DSQC633 3HAC022286-001 Serial o'lchov birligi, Xitoy DSQC633 3HAC022286-001 Serial o'lchov birligi ishlab chiqaruvchilari, etkazib beruvchilar, zavodi

Umumiy ko'rinish

Kelib chiqish joyi:	Shvetsiya
Brend nomi:	ABB
Model raqami:	DSQC633 3HAC022286-001
Qadoqlash tafsilotlari:	Asl yangi Zavod tomonidan sigillangan
Yetkazib berish muddati:	5-7 kun
To'lov shartlari:	T/T
Yetkazib berish qobiliyati:	E'tiborlangan

Texnik xususiyatlari

Model:	DSQC633
Qism raqami:	3HAC022286-001
Turi	Serial O'lchov Birligi
O'lchovlar:	13,1 x 12 x 4,2 sm
Vazn:	0.34 kg
Boshqaruvchi mosligi:	ABB IRC5
Robot mosligi:	IRB 660, IRB 6660 (palletlarga joylashtirish/og'ir sharoitda ishlatiladigan modellar)
Ta'minot kuchlanishi:	24 V DC
Kodlovchi interfeysi:	Ko'p o'qli EnDat mutlaq kodlovchi
Kommunikatsiya:	IRC5 orqa paneli bilan yuqori tezlikdagi serial aloqa
Batareya interfeysi:	Zaxira batareyasi (3,6 V litiy)
Ishlash harorati:	-20°C dan +70°C gacha
Saxlanish harorati:	-40°C dan +85°C gacha

Tavsif

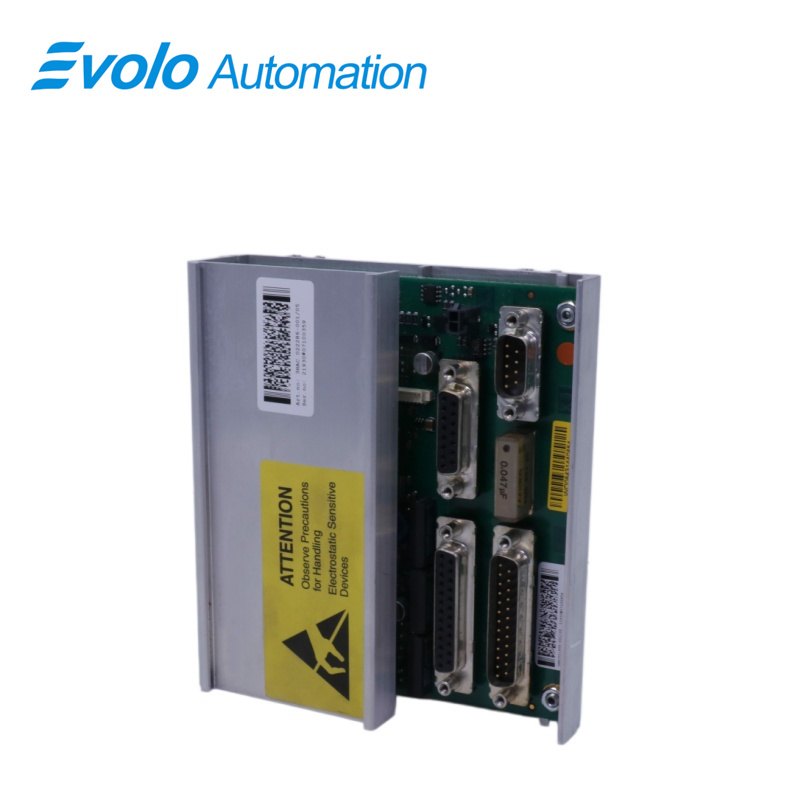

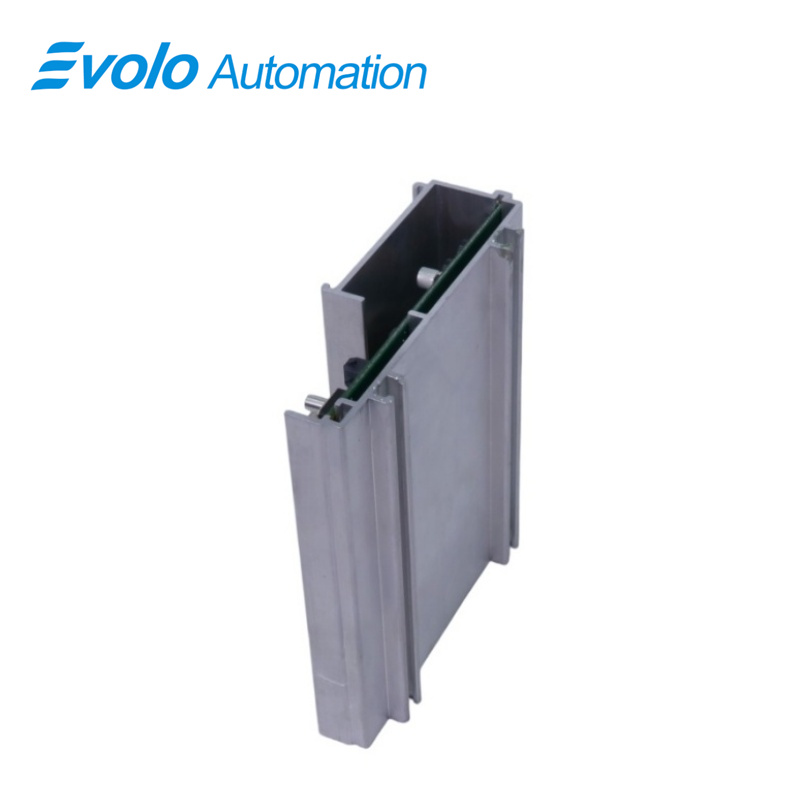

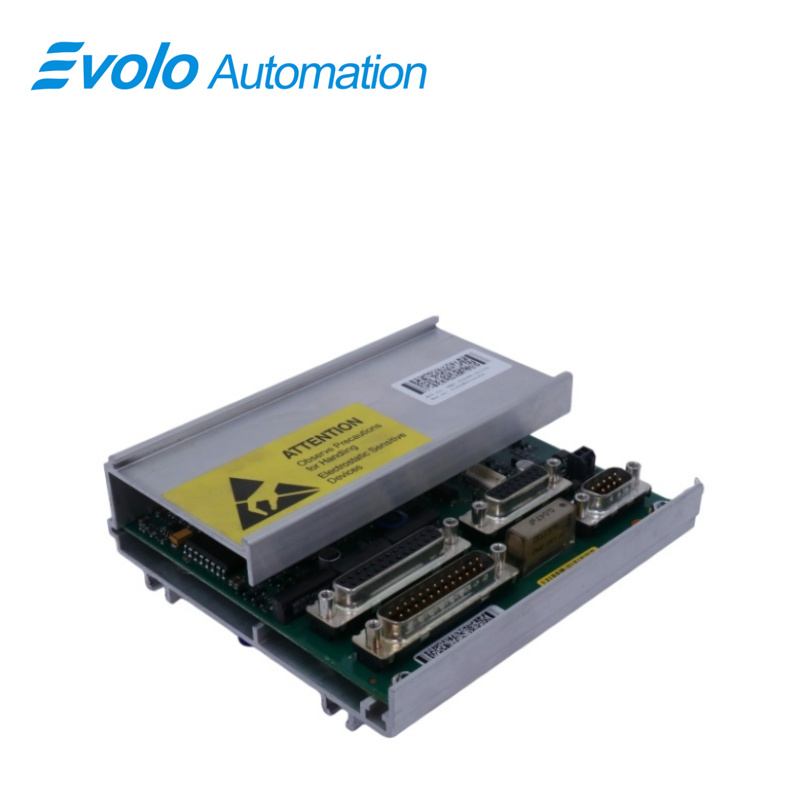

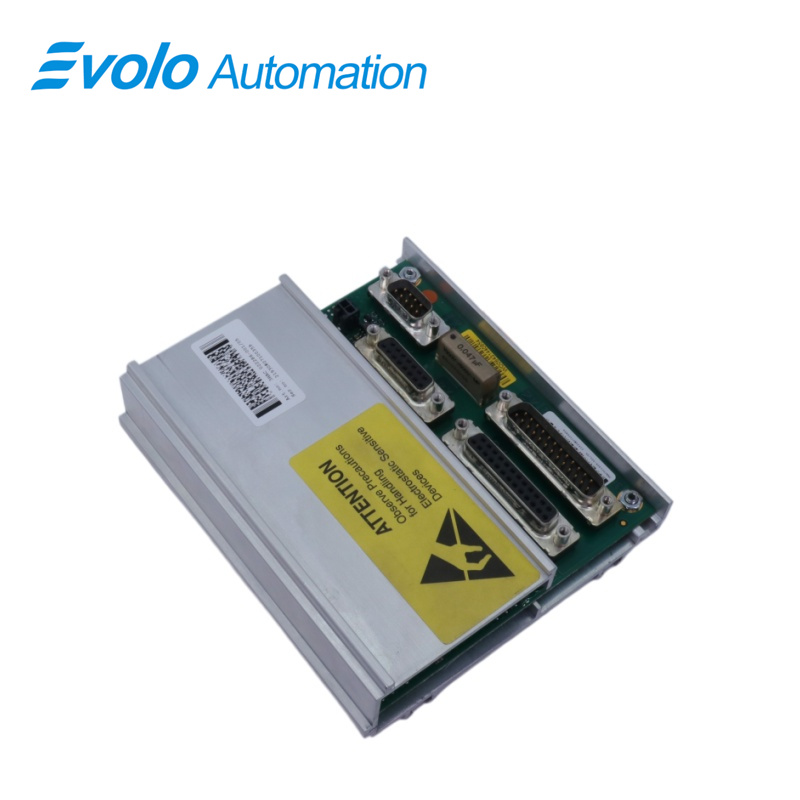

The DSQC633 3HAC022286-001 aBB IRC5 boshqaruv qurilmasining ketma-ket o'lchov birligi (SMB doskasi) bo'lib, ko'p o'qli enkoder ma'lumotlarini yig'ish va robotning pozitsiya yopiq kontur boshqaruvini amalga oshiradi. U IRB 660/6660 kabi modellar uchun asosiy pozitsionlash komponentidir.

Qo'llanilishi

Avtomobil qo'llab-quvvatlash zavodi: Qo'shilish nuqtasining pozitsiyasini ±0,05 mm ichida aniqligini ta'minlaydi, shu bilan birga pozitsiya yo'qotilishi tufayli chiqindilar hosil bo'lishini oldini oladi.

Aniq dievaz qilish zavodi: Yuqori haroratli muhitda robot qo'lini pozitsiyasini real vaqtda nazorat qilish qismlarni aniq tanlab olish harakatlarini ta'minlaydi.

Elektronika tozalik xonasidagi zavod: Yengil yuk ostida yuqori tezlikda ishlash paytida juda barqaror koordinatali foydalanuvchi javobini beradi.

Palletizatsiya va logistika zavodi: Robot tez-tez elektr uzilishlari sodir bo'lganda ham qayta ishga tushgandan keyin darhol ushlab olish vazifalarini davom ettirishini ta'minlaydi.

Kimyoviy bo'yoq zavodi: Pozitsiya signallariga korroziv gazlarning ta'sir etmasligini ta'minlash uchun asosda germetik o'rnatilgan.

Raqobat afzalligi

Kodlagich ma'lumotlarini yig'ish: Har bir robot o'qining absolyut kodlagichlaridan (EnDat protokoli) pozitsiya va tezlik signallarini o'qiydi.

Pozitsiya yopiq kontur boshqaruvi: Pozitsiya haqidagi haqiqiy vaqtdagi ma'lumotlar o'q kompyuteriga (DSQC601/603/617) qaytariladi, bu esa pozitsiyalashni aniqlikda ta'minlaydi.

Quvvat uzilganda pozitsiyani saqlash: Ichki batareya rezervi quvvat uzilganda ham pozitsiyani saqlashni ta'minlaydi, shu sababli qurilma yoqilganda nolga sozlash (zeroing) talab qilinmaydi.

Avariyani aniqlash: Kodlagichlarning uzilishini va aloqa nuqsonlarini kuzatib boradi, mos keladigan ogohlantirishlarni faollashtiradi.

Xavfsizlikni nazorat qilish: O'q pozitsiyasining xavfsizligini tekshirishda ishtirok etadi va xavfsizlik konturlari bilan hamkorlik qilib, favqulodda to'xtatish/che garov himoyasini amalga oshiradi.

Tez-tez so'raladigan savollar

Savol: Men DSQC633 3HAC022286-001 ni almashtirgandan keyin qayta kalibrlash (nolga sozlash) kerakmi?
Javob: Agar asosiy kompyuterda rezerv ma'lumotlar mavjud bo'lsa, ular odatda sinkronizatsiya orqali tiklanishi mumkin. Agar asosiy plita hamda SMB ma'lumotlari ikkalasi ham yo'qotsa, mexanik kalibrlash talab qilinadi.

Savol: Nima uchun DSQC633 3HAC022286-001 da batareyaning tugashi robotni "unutish"ga sabab bo'ladi?
J: Plata kodlaychi ko'p aylanishli pozitsiya ma'lumotlarini saqlash uchun batareyaga tayanadi. Batareya quvvati tugaganda, robot o'chirilganda o'q aylanishlarini kuzatib borolmaydi.

Savol: DSQC633 3HAC022286-001 barcha IRC5 robotlari bilan ishlatilishi mumkinmi?
J: Bu IRC5 platformasidagi aksariyat IRB-seriyali robotlar uchun standart SMB platasidir. Biroq, maxsus robot modellari uchun moslikni tekshirish kerak.

S: Agar "SMB bilan aloqa uzilgan" xatosi chiqsa, nima qilish kerak? DSQC633 3HAC022286-001 ?
J: Bu odatda 7 ta yadrali o'lchov kabelida muammo borligini ko'rsatadi: kabel shikastlangan, yomon ekranlangan yoki robot asosining boshqaruv qurilmasiga ulanishi loyiqsiz.

S: Plataning ko'rsatkich chiroqlari DSQC633 3HAC022286-001 yoqilmaydimi?
J: Ha. Plata odatda germetik asosli qutiga o'rnatiladi va uning holati asosan ko'rinmas LED chiroqlar emas, balki o'qitish pulti orqali nazorat qilinadi.
