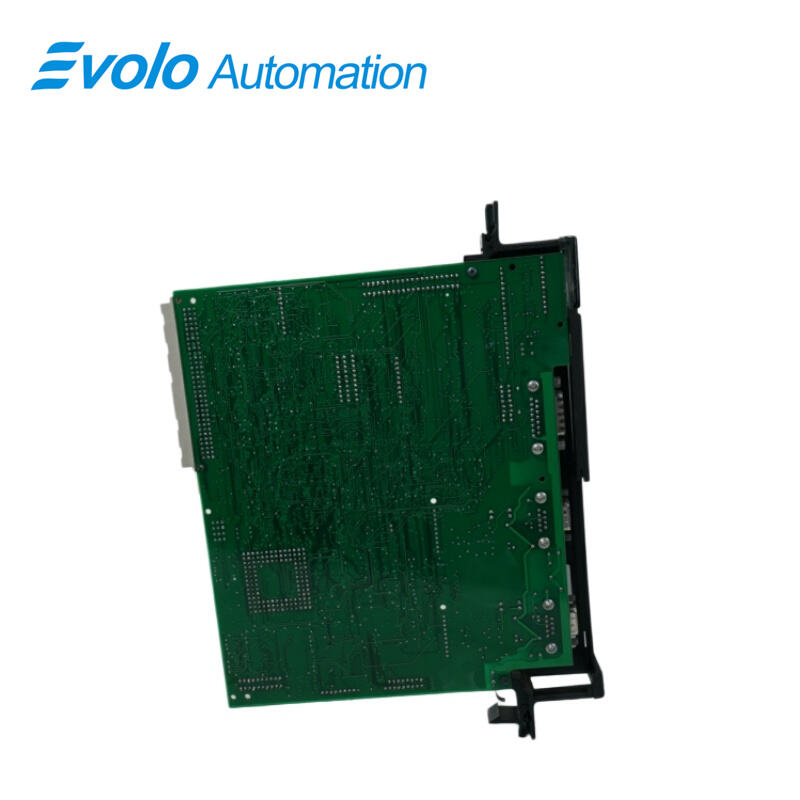

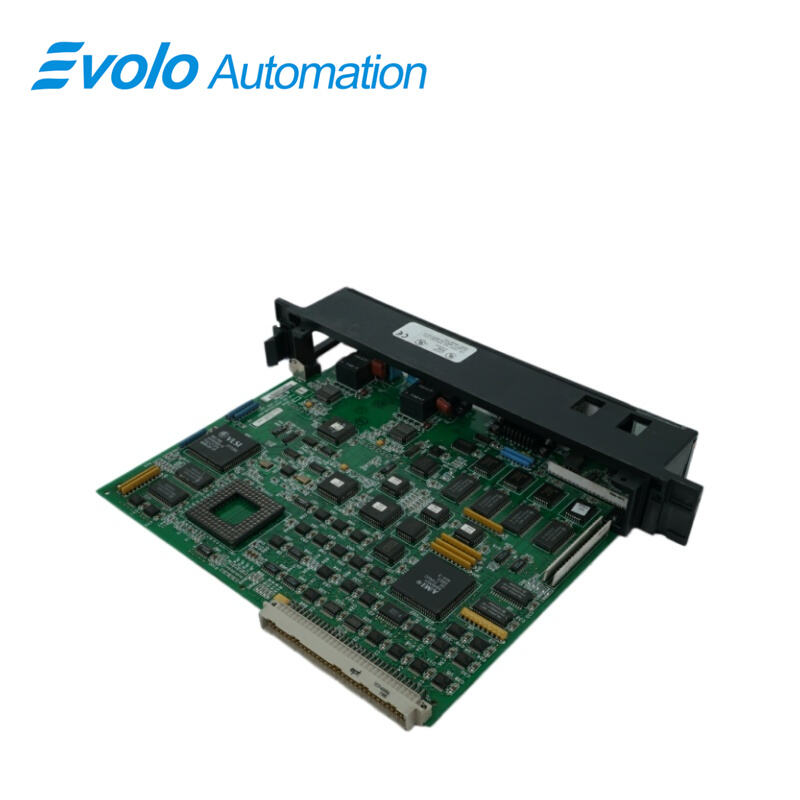

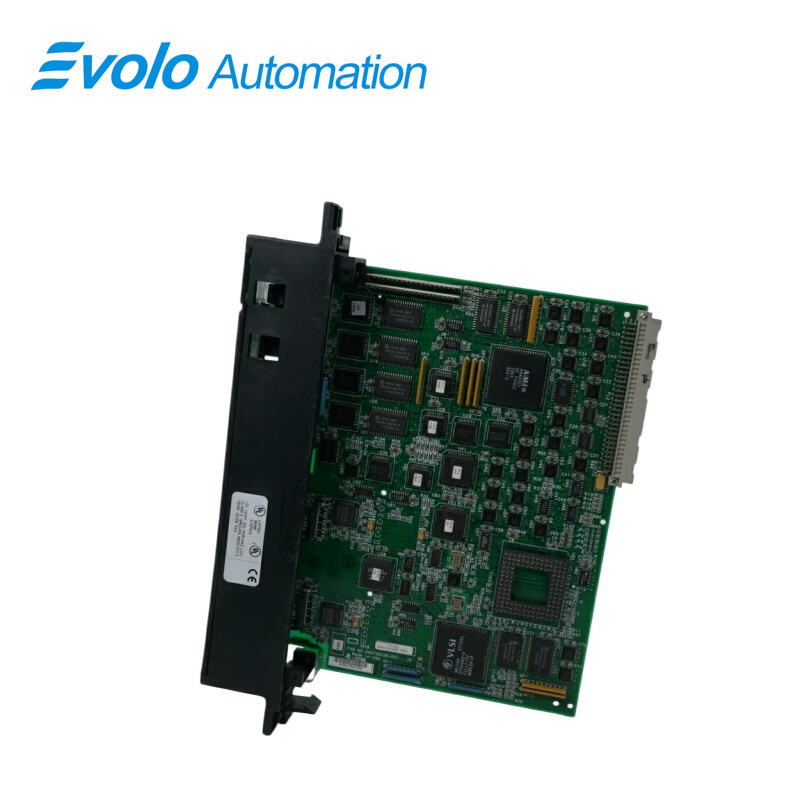

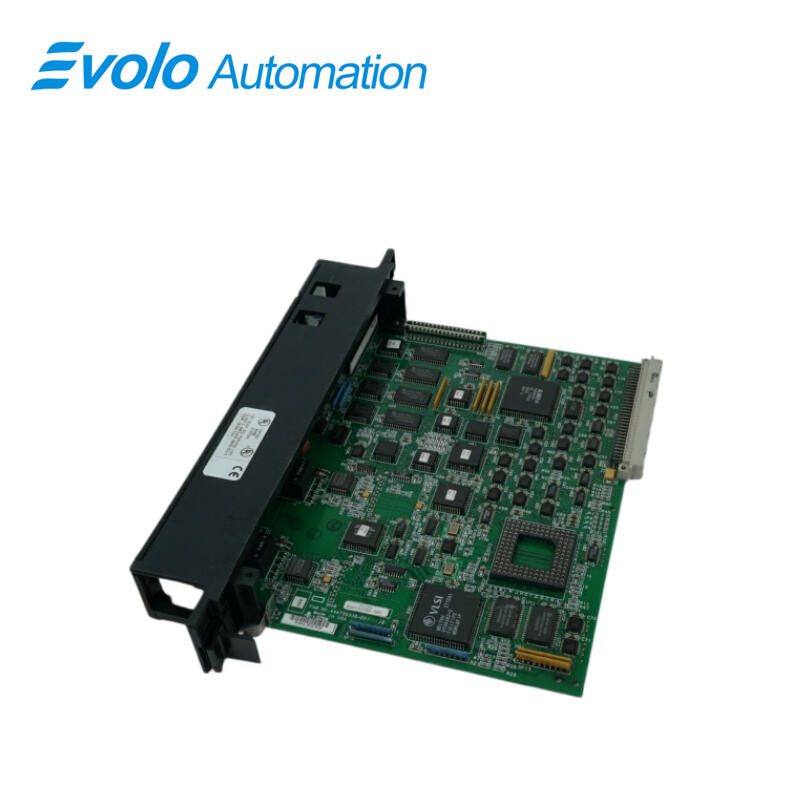

IC697BEM742 FIP Veri Yolu Denetleyicisi

Genel Bakış

Menşei Yeri:	ABD
Marka Adı:	GE
Model Numarası:	IC697BEM742
Paketleme Detayları:	Orijinal yeni Fabrika Mühürü
Teslim Süresi:	5-7 Gün
Ödeme Şartları:	T\/T
Tedarik Yeteneği:	Stokta

Özellikler

Açıklama

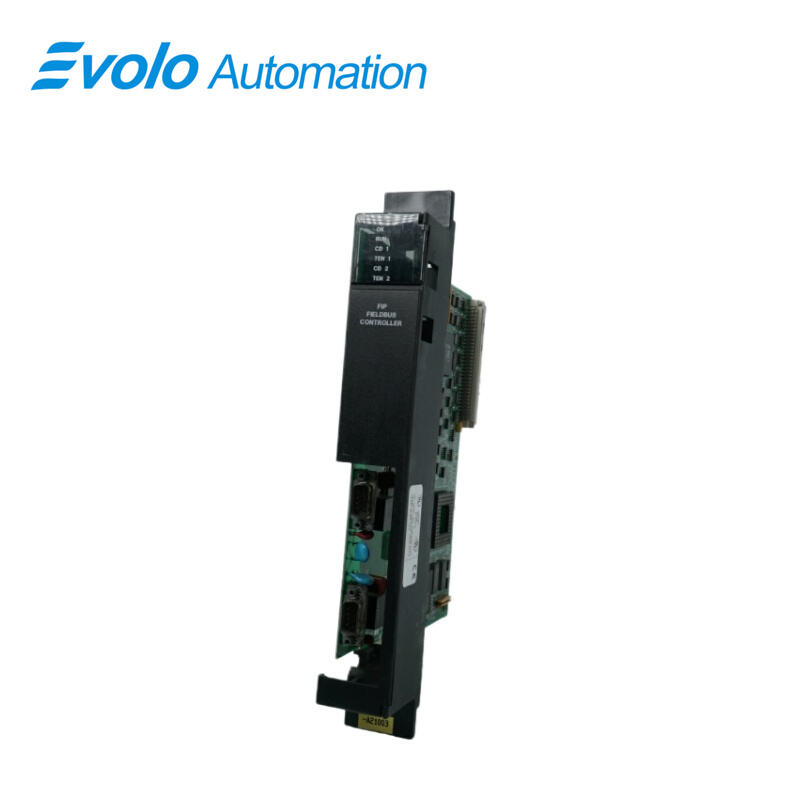

GE Fanuc IC697BEM742 Serisi 90-70 FIP Veri Yolu Denetleyicisi, GE IC697 PLC’lerini FIP veya Dünya FIP I/O seri veri yolu cihazlarına bağlayan bir I/O veri yolu denetleyicisidir. IC697BEM742 Veri Yolu Denetleyicisi, aynı zamanda uzaktan I/O yuvasında bulunan GE Serisi 90-30 I/O modülleri ve FIP veri yolu ağındaki alan kontrolü I/O modülleri için bir I/O denetleyicisi olarak da çalışabilir. IC697BEM742 FIP Veri Yolu Denetleyicisi, bağlı cihazlara yüksek seviyeli TCP/IP iletişim yetenekleri ile genel mesajlaşma (generic messaging) yetenekleri sağlar. IC697BEM742 Veri Yolu Denetleyicisi, DIP anahtarları ve jumper setlerine gerek kalmadan yazılımla yapılandırılabilen bir yapıya sahiptir; yapılandırma işlemi MS-DOS veya Windows tabanlı programlama yazılımıyla gerçekleştirilir. IC697BEM742 Veri Yolu Denetleyicisi, ön panelinde 6 adet LED durum göstergesine sahiptir ve bu LED’lerin hemen alt kısmında bir basma düğmesi yer alır.

Uygulamalar

Demir ve çelik ağır metalurji tesisleri: Sürekli döküm ve haddeleme üretim hatlarının kontrolü. Analiz: FIP veri yolu, büyük motorların senkron hareketi sırasında milisaniye düzeyinde sapmaları garanti eden yüksek determinizm sunar.

Büyük termik santraller: Kazan DCS sisteminin dağıtılmış G/Ç’sini yönetme. Analiz: FIP protokolü, güç kilitlenme koruması için katı "sıfır gecikme" gereksinimlerini karşılayacak kadar son derece yüksek gerçek zamanlı performans sunar.

Büyük su arıtma tesisleri: Dağıtılmış artırıcı pompa grupları ve cihazlarla bağlantı kurma. Analiz: Tek bir veri yolu üzerinden birkaç kilometrelik mesafede kablolaşmayı basitleştirme ve ekipmanların merkezileştirilmiş yönetimini destekleme.

Özellikler

FIP veya World FIP G/Ç seri veri yolu ile IC697 PLC’ye arayüz sağlama

Standart IC697 şasileri için iki versiyon mevcuttur: IC697BEM742 ve IC697BEM744 — her ikisi de 2 MB RAM ve 2 MB Flash belleğe sahiptir

IC697BEM742 için veri hızı 1 Mbit/s’dir; IC697BEM744 için ise 2,5 Mbit/s’dir

Her PLC sistemi başına dört adet FIP Veri Yolu Denetleyicisi

İki FIP veri yolu kanalı, yedekli veri yolu işlevselliği sağlar

RS-485 seri portu, sistem içi firmware yükseltmesini kolaylaştırmak için bilgisayara bağlanır (değiştirilecek PROM yoktur)

Veri Yolu Denetleyicisini sıfırlamak ve Veri Yolu Denetleyicisinin yükseltmeleri kabul etmesini sağlamak için bir basın düğmesi

FIP veri yolu arızaları, PLC Alarm İşlemcisi tarafından yönetilir

İşlev

Altı durum LED'i

Yazılım yapılandırması (ayarlanacak DIP anahtarları veya bağlantılar yoktur); Windows 95 veya Windows NT üzerinde çalışan Windows programlama yazılımı yapılandırma işlevi ile yapılır

Fonksiyonlar

Bir FIP Veri Yolu Denetleyicisi (FBC), bir IC697 PLC standart veya VME Entegrator rafında tek bir yuva kaplayan iki kanallı bir veri yolu denetleyicisidir. FIP veri yolu üzerindeki G/Ç cihazları, veri yolu denetleyicisi tarafından eşzamansız olarak taranır ve G/Ç verileri her taramada bir kez CPU'ya aktarılır. Bir IC697 PLC sisteminde en fazla 31 adet (herhangi bir türden) Veri Yolu Denetleyicisi kullanılabilir. Bu 31 Veri Yolu Denetleyicisi arasında en fazla dört tanesi FIP Veri Yolu Denetleyicisi olabilir.

Teşhis

Veri yolu üzerindeki FIP cihazları, arızaları, alarm durumlarını ve belirli diğer önceden tanımlanmış koşulları otomatik olarak PLC’ye bildirir.

Otobüs Denetleyicisi, aldığı tüm tanısal iletileri saklar. Bu iletiler, IC697 CPU tarafından otomatik olarak okunur. Arızalar daha sonra Windows programlama yazılımıyla arıza tablosunda görüntülenebilir ve programcıdan temizlenebilir. FIP veri yolu üzerindeki arızalarla ilgili ayrıntılı bilgi, FIP Bus Controller Kullanım Kılavuzu’nun 5. Bölümünde yer almaktadır.

FIP cihazlarının yerleşik tanısal özelliklerine ek olarak, Windows programlama yazılımı uygulama programı, IC697 PLC tarafından sağlanan ek tanısal mekanizmalarından yararlanabilir.

1 FIP kullanımı için tanımlanmış Sistem Durumu Başvuruları.

2 Arıza ve Arıza Yok kontakları; arıza durumunu ve arıza olmaması durumunu tespit etmek için kullanılabilir.

3 Alarm kontakları; analog bir değerin atanmış bir alarm sınırına ulaştığını belirtmek için kullanılabilir.

SSS

Soru: IC697BEM742 nedir?
Yanıt: IC697BEM742, GE Fanuc 90-70 Serisi’ne ait bir FIP Otobüs Denetleyicisi (FBC)’dir.

Soru: IC697BEM742 kaç kanala sahiptir ve kaç yuva kaplar?
A: Bu, bir 2 kanallı veri yolu denetleyicisidir ve IC697 PLC standart veya VME Entegratör rafında tek bir yuva kaplar.

S: IC697BEM742 ne işe yarar?
A: FIP veri yolundaki G/Ç cihazları, veri yolu denetleyicisi tarafından eşzamansız olarak taranır. Daha sonra G/Ç verileri, her tarama başına bir kez CPU’ya aktarılır. FIP veri yolu öncelikle G/Ç kontrolü için kullanılır. Ayrıca uzaktaki cihazlara yapılandırma verilerini kaydetmek ve arızaları bildirmek için de kullanılır.

S: Bir FIP veri yolu ne amaçla kullanılabilir?
A: FIP Veri Yolu Denetleyicileri aracılığıyla veri yoluna bağlanan IC697 ve IC693 PLC’ler.
Uzak Düşüş Noktaları (Remote Drops): Uzak G/Ç Tarayıcı modülleri aracılığıyla veri yoluna bağlanan IC693 G/Ç rafları. Her uzak düşüş noktası, kesikli ve analog G/Ç modüllerinden oluşan herhangi bir karışımı içerebilir.
Alan Kontrol İstasyonları: FIP Veri Yolu Arayüz Birimi (BIU) aracılığıyla veri yoluna bağlanan Alan Kontrol G/Ç modülleri.
Genel Amaçlı Cihazlar: Üçüncü taraf bir FIP modülü aracılığıyla veri yoluna bağlanan genel amaçlı bilgisayarlar.
