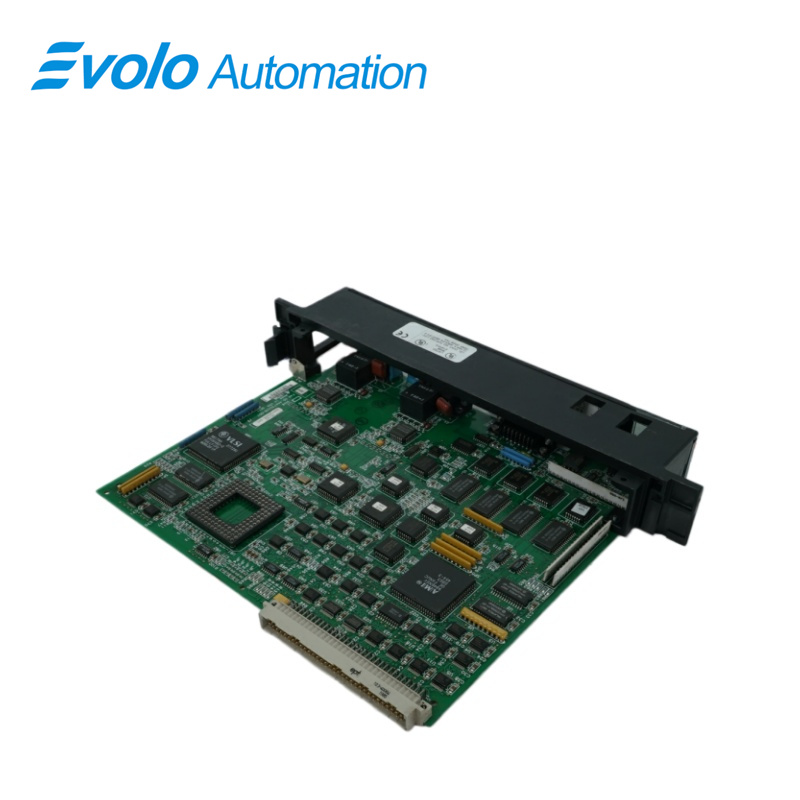

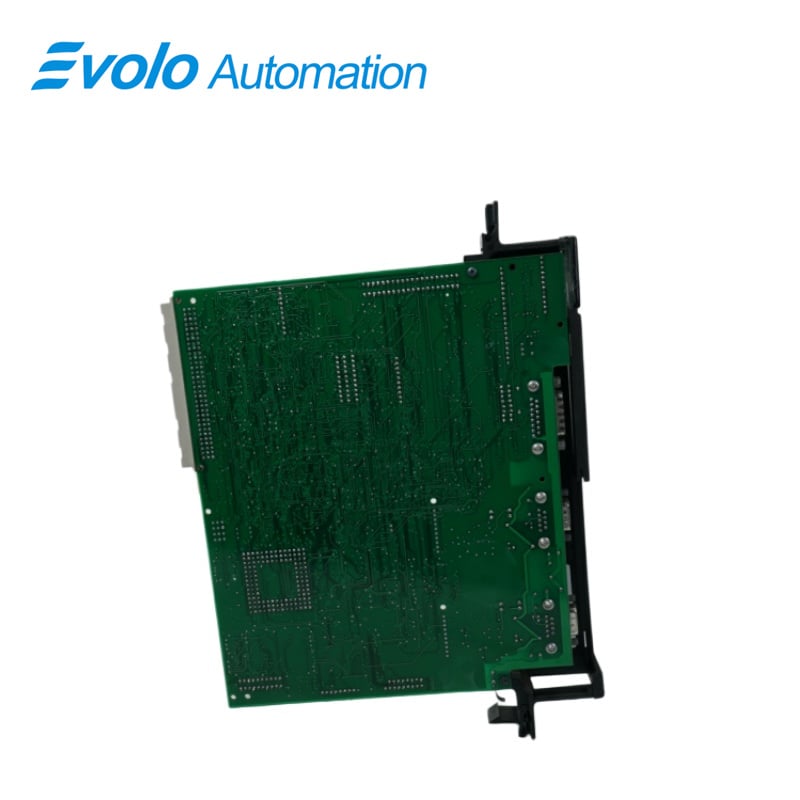

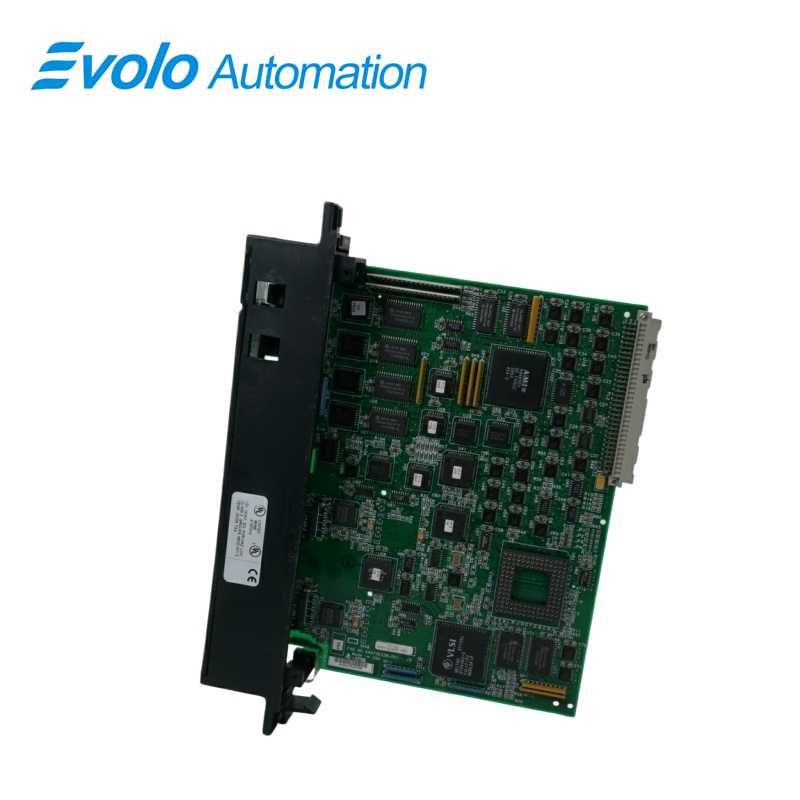

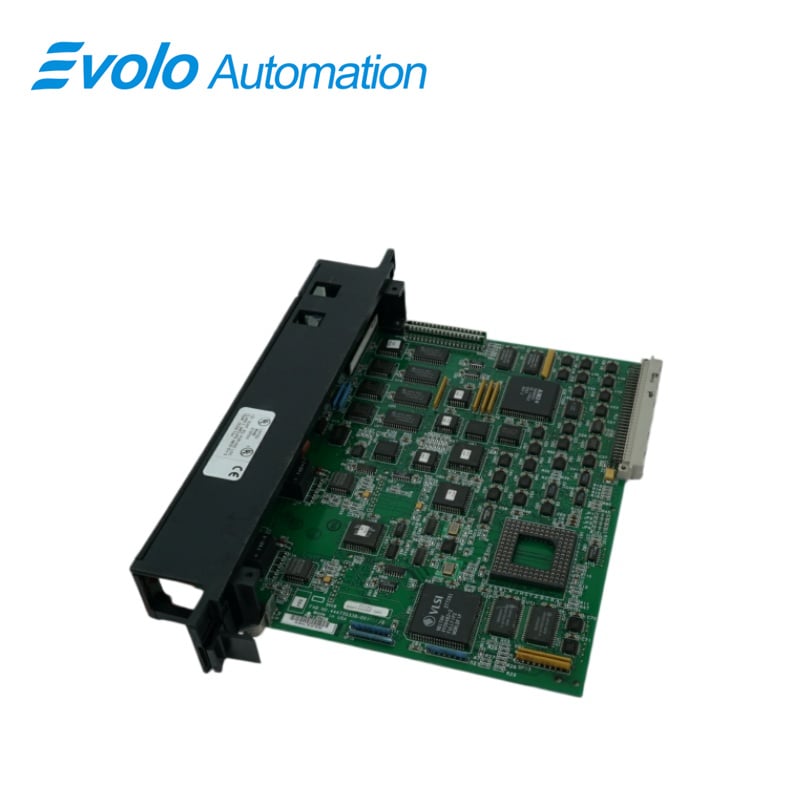

Controller bus FIP IC697BEM742

Panoramica

Luogo di Origine:	USA
Nome del marchio:	GE
Numero di modello:	IC697BEM742
Dettagli Imballo:	Originale nuovo sigillato in fabbrica
Tempo di Consegna:	5-7 Giorni
Condizioni di pagamento:	T/T
Capacità di fornitura:	Disponibile

Specifiche

Descrizione

Il controller di bus FIP IC697BEM742 della serie GE Fanuc 90-70 è un controller di bus di ingresso/uscita che collega i PLC GE IC697 ai dispositivi seriali di ingresso/uscita su bus FIP o Mondo FIP. Il controller di bus IC697BEM742 può inoltre fungere da controller di ingresso/uscita per i moduli di ingresso/uscita della serie GE 90-30 nelle configurazioni Remote I/O nest e per i moduli di ingresso/uscita di controllo di campo nella rete bus FIP. Il controller di bus FIP IC697BEM742 fornisce inoltre ai dispositivi connessi elevate capacità di comunicazione TCP/IP e funzionalità di messaggistica generica. Il controller di bus IC697BEM742 offre una configurazione software che elimina la necessità di interruttori DIP e set di ponticelli. Viene configurato mediante un software di programmazione basato su MS-DOS o Windows. Il controller di bus IC697BEM742 è dotato di 6 indicatori LED di stato sul pannello frontale del controller e presenta inoltre un pulsante a pressione posizionato direttamente sotto gli indicatori LED di stato.

Applicazioni

Impianti siderurgici pesanti per ferro e acciaio: Controllo delle linee di produzione per colata continua e laminazione. Analisi: Il bus FIP offre un'elevata determinismo, garantendo deviazioni a livello di millisecondi durante il movimento sincrono di grandi motori.

Grandi centrali termoelettriche: Gestione degli I/O distribuiti del sistema DCS della caldaia. Analisi: Il protocollo FIP offre prestazioni in tempo reale estremamente elevate, soddisfacendo i rigorosi requisiti di "latenza zero" per la protezione interbloccata dell'impianto elettrico.

Grandi impianti di trattamento delle acque: Collegamento di gruppi di pompe di sollevamento e strumenti distribuiti. Analisi: Semplificazione della cablaggio e supporto alla gestione centralizzata delle apparecchiature su diversi chilometri tramite un singolo bus.

Caratteristiche

Interfaccia tra bus seriale FIP o World FIP I/O e PLC IC697

Due versioni disponibili per i rack standard IC697: IC697BEM742 e IC697BEM744 — entrambe dotate di 2 MB di RAM e 2 MB di memoria Flash

La velocità di trasferimento dati per IC697BEM742 è di 1 Mbit/secondo, mentre per IC697BEM744 è di 2,5 Mbit/secondo

Quattro controller bus FIP per sistema PLC

Due canali bus FIP forniscono una funzionalità bus ridondata

La porta seriale RS-485 si collega al PC per un facile aggiornamento del firmware in sistema (nessuna PROM da sostituire)

Pulsante per il ripristino del controller bus e per abilitare il controller bus ad accettare gli aggiornamenti

I guasti del bus FIP sono gestiti dal processore allarmi del PLC

Funzione

Sei LED di stato

Configurazione software (nessun interruttore DIP né ponticelli da impostare) mediante la funzione di configurazione software Windows eseguita su Windows 95 o Windows NT

Funzioni

Un controller bus FIP (FBC) è un controller bus a due canali che occupa uno slot singolo in un rack standard IC697 PLC o in un rack integratore VME. I dispositivi di I/O sul bus FIP vengono scanditi in modo asincrono dal controller bus e i dati di I/O vengono trasferiti alla CPU una volta per scansione. Un sistema IC697 PLC può includere fino a 31 controller bus di qualsiasi tipo. Di questi 31 controller bus, un massimo di quattro possono essere controller bus FIP.

Diagnostica

I dispositivi FIP presenti sul bus segnaleranno automaticamente guasti, allarmi e alcune altre condizioni predefinite al PLC.

Il controller del bus memorizza tutti i messaggi diagnostici che riceve. Vengono letti automaticamente dalla CPU IC697. I guasti possono quindi essere visualizzati nella tabella dei guasti tramite il software di programmazione per Windows e cancellati dal programmatore. Ulteriori informazioni sui guasti sul bus FIP sono disponibili nel Capitolo 5 del Manuale utente del controller del bus FIP.

Oltre alle funzionalità diagnostiche integrate nei dispositivi FIP, l'applicazione software di programmazione per Windows può sfruttare ulteriori meccanismi diagnostici forniti dal PLC IC697.

1 Riferimenti allo stato di sistema definiti per l'uso con FIP.

2 Contatti di guasto e di assenza di guasto che possono essere utilizzati per rilevare condizioni di guasto e di assenza di guasto.

3 Contatti di allarme che possono essere utilizzati per indicare quando un valore analogico ha raggiunto il limite di allarme assegnato.

Domande frequenti

D: Che cos'è un IC697BEM742?
R: L'IC697BEM742 è un controller del bus FIP (FBC) della serie GE Fanuc 90-70.

D: Quanti canali ha l'IC697BEM742 e quanti slot occupa?
A: Si tratta di un controller bus a 2 canali che occupa uno slot singolo in un rack standard IC697 PLC o in un rack VME Integrator.

D: Che cosa fa l'IC697BEM742?
A: I dispositivi di I/O sul bus FIP vengono esaminati in modo asincrono dal controller bus. Successivamente, i dati di I/O vengono trasferiti alla CPU una volta per ogni scansione. Un bus FIP viene utilizzato principalmente per il controllo di I/O. Viene inoltre impiegato per memorizzare i dati di configurazione nei dispositivi remoti e per segnalare guasti.

D: A cosa può servire un bus FIP?
A: PLC IC697 e IC693 collegati al bus tramite controller bus FIP.
Drop remoti: Rack di I/O IC693 collegati al bus mediante moduli scanner I/O remoti. Ogni drop remoto può includere qualsiasi combinazione di moduli di I/O discreti e analogici.
Stazioni di controllo di campo: Moduli di I/O per il controllo di campo collegati al bus tramite un'unità di interfaccia bus FIP (BIU).
Dispositivi generici: Calcolatori general-purpose collegati al bus tramite un modulo FIP di terze parti.
