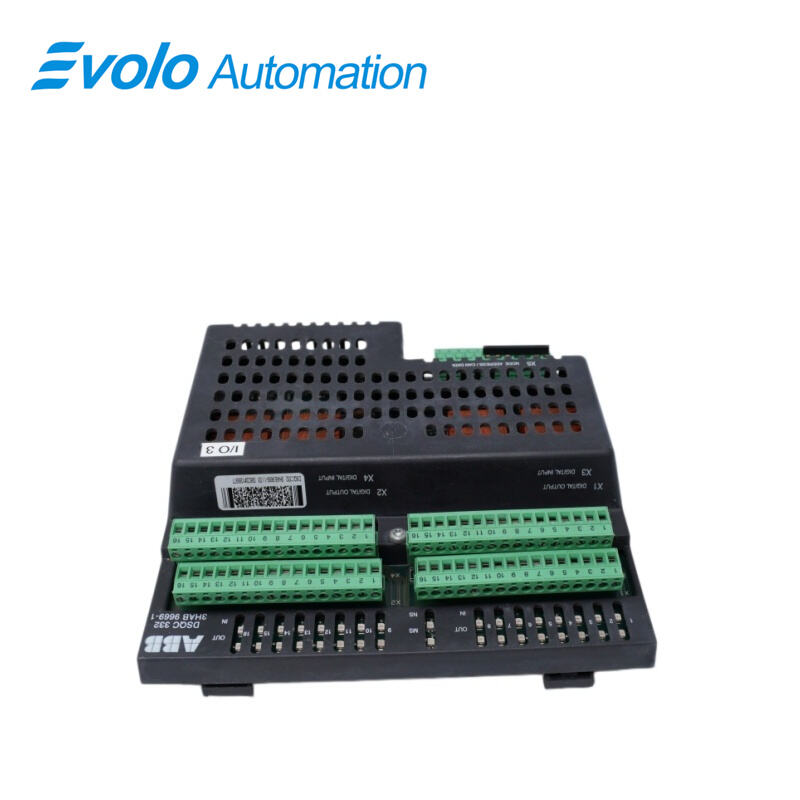

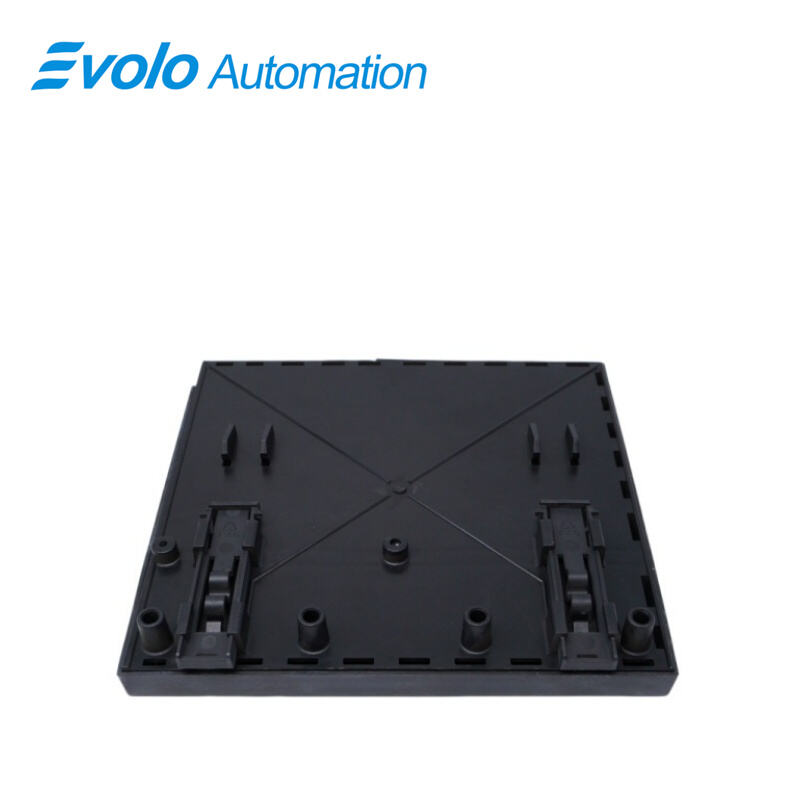

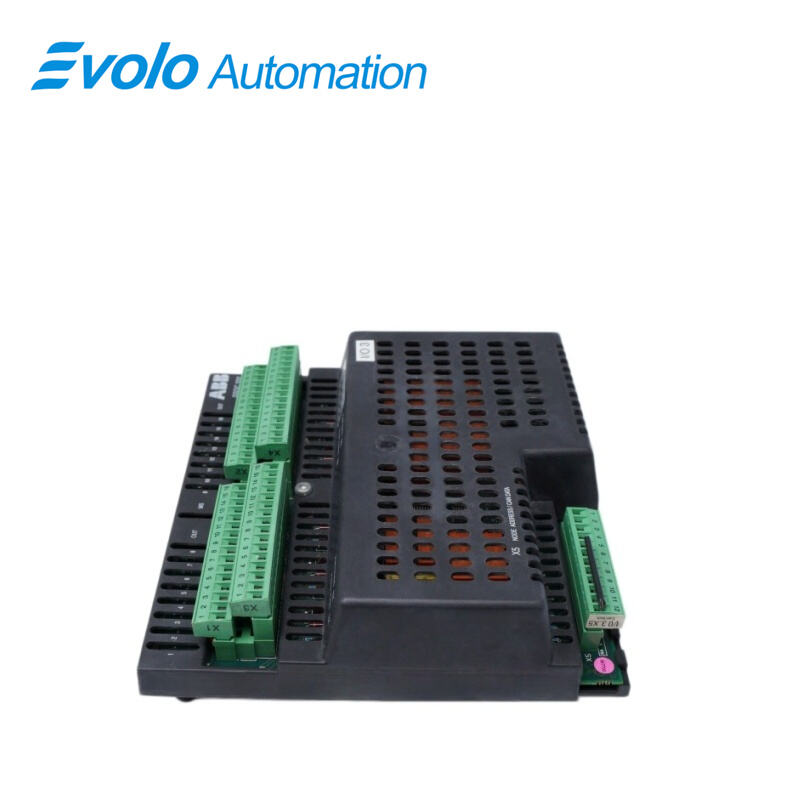

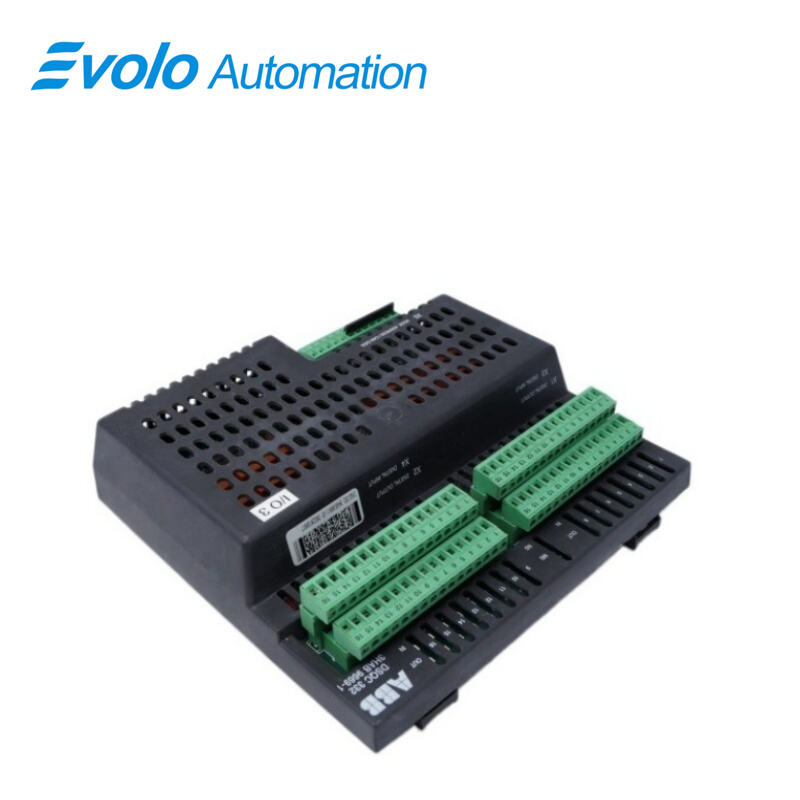

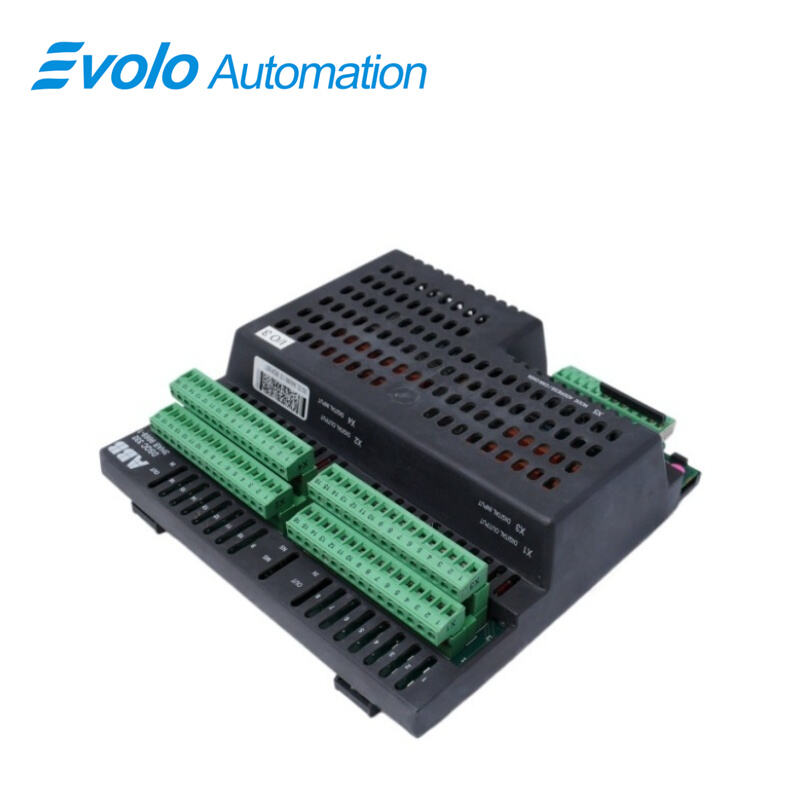

Unité d'entrées/sorties à relais numérique DSQC332

Aperçu

Lieu d'origine :	Suède
Nom de marque :	ABB
Numéro de modèle :	DSQC332
Détails d'emballage :	Neuf, scellé en usine
Délai de livraison :	5-7 jours
Conditions de paiement :	T/T
Capacité d'approvisionnement :	En stock

Spécifications

Description

La DSQC332 est une unité numérique d’entrées/sorties à relais, généralement montée à l’intérieur du module de commande. En option, elle peut également être installée dans un module d’entrées/sorties externe. Cette unité gère les signaux d’entrée et de sortie entre le système robotisé et tout système externe, via des sorties à relais et des entrées numériques.

Applications

Usines de fabrication automobile : utilisée pour la rétroaction de signaux afin de commander les pinces à souder, les mouvements des dispositifs de fixation et les systèmes de préhension.

Usines de transformation des métaux : utilisée comme relais intermédiaires pour isoler les signaux de commande dans les unités de chargement, déchargement, meulage et polissage des machines-outils à commande numérique (CNC).

Usines logistiques et d’emballage : utilisée pour l’échange de signaux de verrouillage entre les robots de palettisation et les convoyeurs.

Usines d’assemblage électronique : utilisée pour l’intégration de capteurs et la commande d’actionneurs sur des bras robotisés compacts.

Résolution de problèmes

Soudure ou défaillance des contacts du relais : causée par la commutation fréquente de charges à fort courant. Vérifiez le courant de charge en sortie et installez, si nécessaire, un relais intermédiaire.

Interruption de la communication E/S : Vérifiez si le câble bus connecté au module est mal fixé, ou vérifiez les paramètres d’adresse du commutateur DIP situé à l’arrière du module.

Absence de sortie/entrée 24 V : Généralement causée par un fusible de l’alimentation externe grillé ou par un cordon d’alimentation défectueux.

Erreur de la LED d’état : Observez les voyants lumineux situés sur le panneau du module. Un clignotement indique généralement une erreur de configuration ou un échec du test auto-diagnostique du matériel.

FAQ

Q: Le DSQC332 piloter directement des moteurs CA haute puissance ?
A : Non. Bien que le DSQC332 dispose de sorties relais, sa capacité de contact est limitée. Il est généralement utilisé pour piloter des bobines de contacteurs externes ou des relais intermédiaires.

Q : Dois-je réécrire le programme après avoir remplacé le DSQC332 ?
A : Non. À condition que les paramètres d’adresse matérielle (commutateur DIP) du DSQC332 soient identiques à ceux du module précédent, le système robotique le reconnaîtra automatiquement.

Q : Comment déterminer si un canal d’entrée du DSQC332 est endommagé ?
A : Surveillez l’état des entrées/sorties (E/S) sur la console d’enseignement du robot. Déclenchez manuellement un signal au niveau de la borne d’entrée du DSQC332 . Si la LED témoin est allumée mais que la console d’enseignement ne réagit pas, le canal pourrait être défectueux.

Q : Est-ce que le DSQC332 est compatible avec le contrôleur IRC5 ?
A : Les DSQC332 est principalement conçu pour la série S4. Les systèmes de contrôleurs de robots ABB IRC5 utilisent généralement des modules E/S plus récents, tels que le DSQC652 ; la compatibilité doit donc être vérifiée avant tout remplacement.

Q : Pourquoi le délai du signal de sortie du DSQC332 est-il relativement élevé ?
R : Vérifiez la charge du bus et les paramètres du cycle de balayage sur la console d’enseignement, et prenez également en compte le temps de commutation mécanique intrinsèque du relais, qui est généralement de quelques millisecondes.
