DSQC332 Raqamli rele I/O birliklari, Xitoy DSQC332 Raqamli rele I/O birliklari ishlab chiqaruvchilari, etkazib beruvchilari, zavodi

Umumiy ko'rinish

Kelib chiqish joyi:	Shvetsiya
Brend nomi:	ABB
Model raqami:	DSQC332
Qadoqlash tafsilotlari:	Asl yangi Zavod tomonidan sigillangan
Yetkazib berish muddati:	5-7 kun
To'lov shartlari:	T/T
Yetkazib berish qobiliyati:	E'tiborlangan

Texnik xususiyatlari

Model:	DSQC332
Turi:	Raqamli rele I/O birliklari
O'lchovlar:	20,3 x 6 x 19,5 sm
Vazn:	0.7 KG
Raqamli kirishlar:	16 (8 tadan 2 guruh, galvanik ravishda izolyatsiyalangan)
Raqamli chiqishlar:	16 ta rele chiqishi (NO, har biri alohida izolyatsiyalangan)
Kirish uchun belgilangan kuchlanish:	24 VDC
Kirish kuchlanish doirasi ("1"):	15 dan 35 V doimiy tok
Kirish kuchlanish doirasi ("0"):	-35 dan 5 VDC gacha
Chiqishning nominal kuchlanishi:	24 VDC
Maksimal chiqish toki:	har bir kanal uchun 2 A
Ta'minot kuchlanishi:	24 VDC
Ta'minot manbai:	24 V kirish/chiqish yoki tashqi ta'minot
SW ulanishlari:	So'rov asosida
SW ulanishlari:	Holat o'zgarishi
SW ulanishlari:	E'tiroz bostirilgan holat o'zgarishi
SW ulanishlari:	Davriy
SW ulanishlari:	E'tiroz bostirilgan davriy

Tavsif

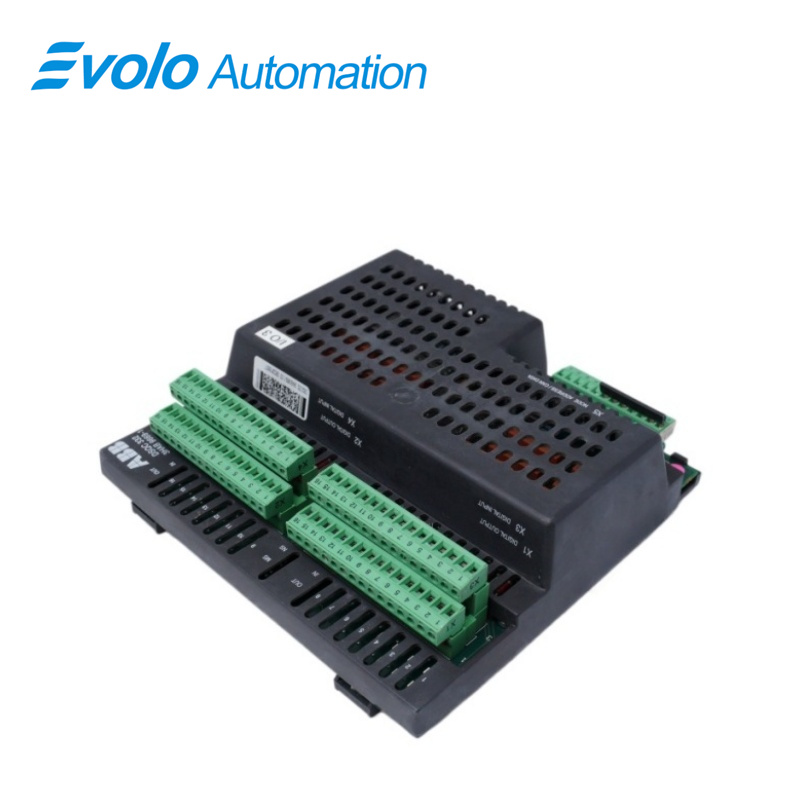

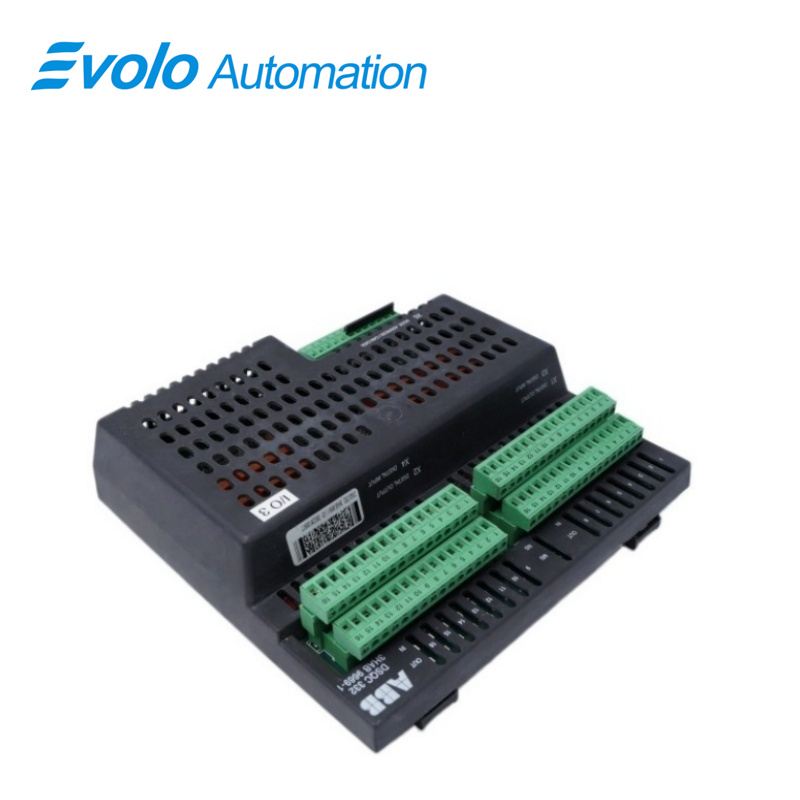

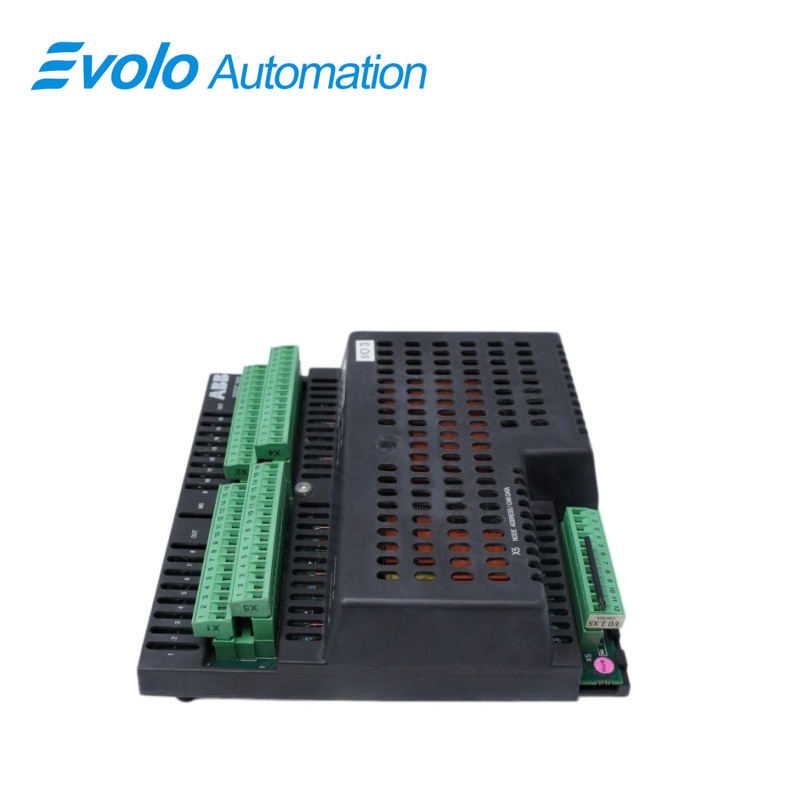

The DSQC332 bu odatda boshqaruv moduli ichiga o'rnatiladigan raqamli rele I/O qurilmasidir. Variant sifatida u tashqi I/O moduliga ham o'rnatilishi mumkin. Qurilma robot tizimi va tashqi tizimlar orasidagi kirish va chiqish signallarini rele chiqishlari va raqamli kirishlar orqali boshqaradi.

Qo'llanilishi

Avtomobil ishlab chiqarish zavodlari: Qo'rqitish qisqichlarini, quvur qisqichlarini, mahkamlash tizimlarini boshqarish uchun signalni qaytarib berishda foydalaniladi.

Metall qayta ishlash zavodlari: CNC stanoklarga yuklash, yukni tushirish, g'ildirakni ishlash va polirovka qilish birliklarida boshqaruv signallarini izolyatsiya qilish uchun o'rtacha rele sifatida foydalaniladi.

Mantiqiy ta'minot va qadoqlash zavodlari: Palletizatsiya robotlari va konveyer lentalari o'rtasida bloklovchi signal almashinuvida foydalaniladi.

Elektronika montaj zavodlari: Kichik robot qo'llari sensorlarini integratsiya qilish va bajaruvchi qurilmalarni boshqarishda foydalaniladi.

Xatosizlashtirish

Rele kontaktlarining yopishib qolishi/yaroqsizligi: Yuqori tokli yuklarni tez-tez ulash/uzish natijasida vujudga keladi. Chiqish yuk tokini tekshiring va kerak bo'lsa o'rtacha rele o'rnatiling.

Kiritish/chiqarish aloqasi uzilishi: Modulga ulangan magistral kabelning loyqa qilib ketganligini tekshiring yoki modulning orqa tomonidagi DIP tugmalarining manzil sozlamalarini tekshiring.

24 V chiqish/kiyish yo‘q: Odatda tashqi quvvat manbai sigimasi singan yoki quvvat simi uzilganda yuzaga keladi.

LED holat ko'rsatkichi xatosi: Modul panelidagi ko'rsatkich chiroqlarini kuzating. Miltillash odatda sozlash xatosi yoki apparatli o'zini tekshirishda muvaffaqiyatsizlikni bildiradi.

Tez-tez so'raladigan savollar

Savol: DSQC332 yuqori quvvatli o'zgaruvchan tok dvigatellarini bevosita boshqara oladimi?
A: Yo'q. Garchi DSQC332 da relé chiqishlari bo'lsa ham, uning kontakt sig'imi cheklangan. U odatda tashqi kontaktor g'ildiraklarini yoki o'rtacha relélarni boshqarish uchun ishlatiladi.

S: Men DSQC332 ?
A: Yo'q. Agar DSQC332 ning apparat manzili (DIP tugmalari) sozlamalari oldingi modul bilan mos keladigan bo'lsa, robot tizimi uni avtomatik ravishda tan oladi.

S: Kirish kanalining DSQC332 shikastlanganligini aniqlash mumkin?
A: Robot o'qitish panelida I/O holatini kuzating. Kirish terminalida signali qo'lda yoqing. DSQC332 agar indikator LED chirog'i yonib tursa, lekin o'qitish paneli javob bermasa, kanal noto'g'ri ishlamoqda bo'lishi mumkin.

Savol: DSQC332 iRC5 boshqaruv qurilmasi bilan mos keladimi?
J: MOQ DSQC332 asosan S4 seriyasi uchun mo'ljallangan. ABB IRC5 robot boshqaruv qurilmalari odatda DSQC652 kabi yangi I/O modullaridan foydalanadi, shu sababli almashtirishdan oldin moslikni tekshirish kerak.

Q: Nima uchun DSQC332 chiqish signali kechikishi nisbatan yuqori?
A: O'qitish panelidagi magistral yukini va skanerlash sikli sozlamalarini tekshiring, shuningdek, releni o'ziga xos mexanik ulanish vaqti — odatda bir necha millisekund — ni ham hisobga oling.
