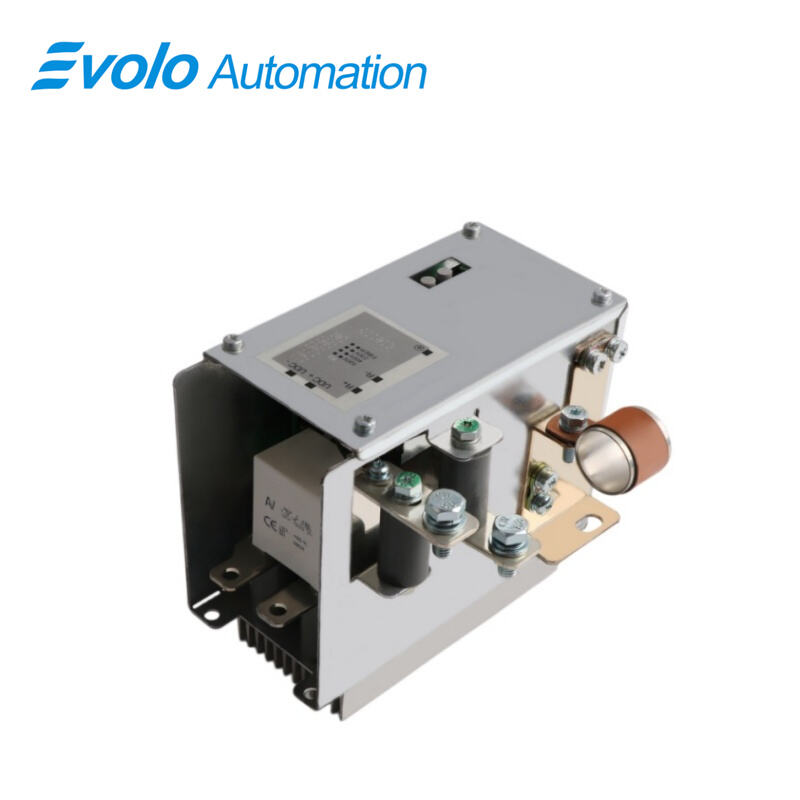

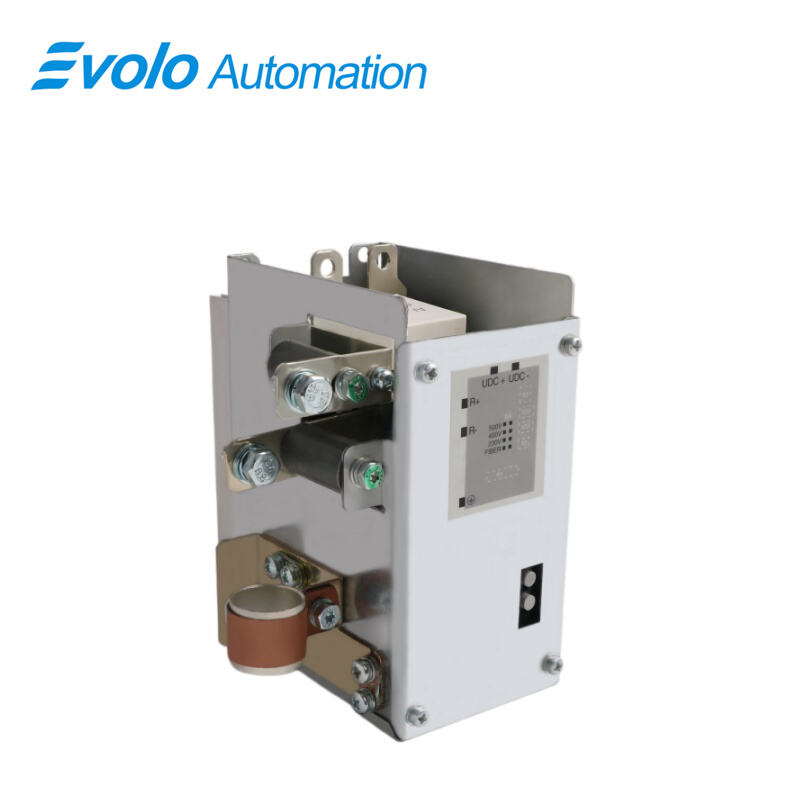

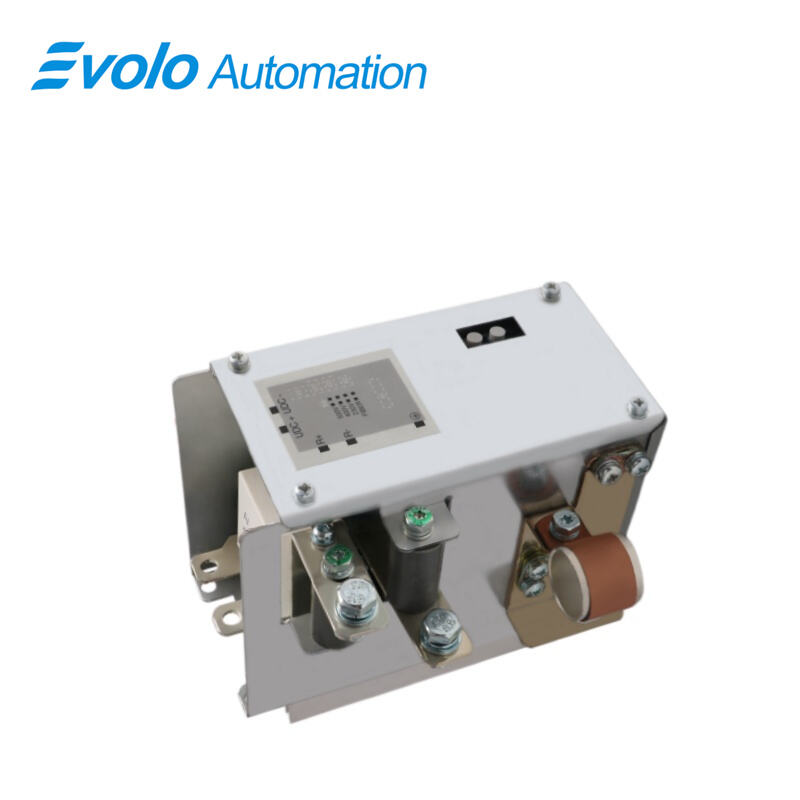

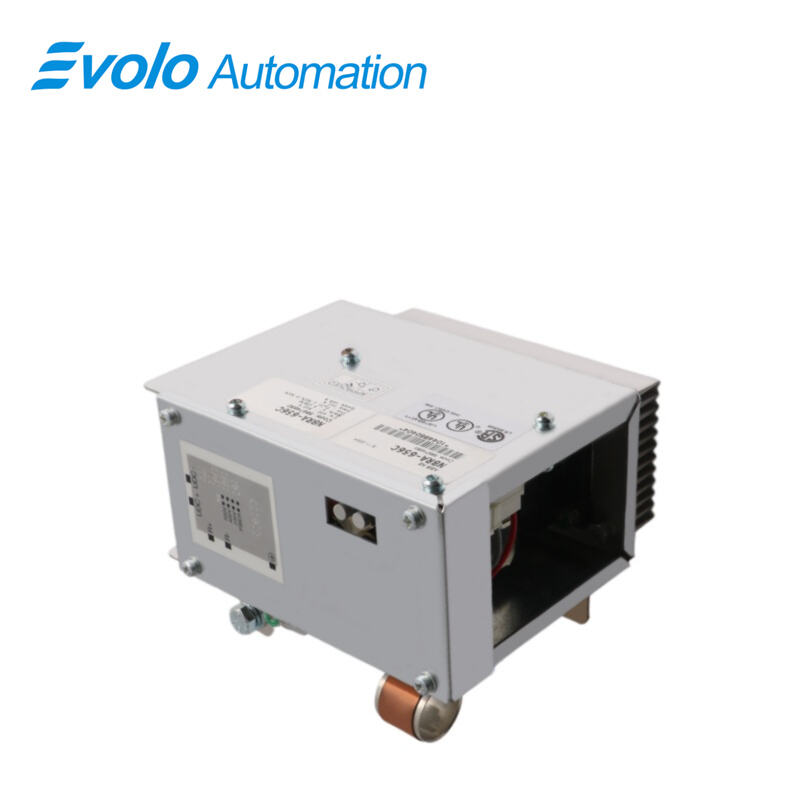

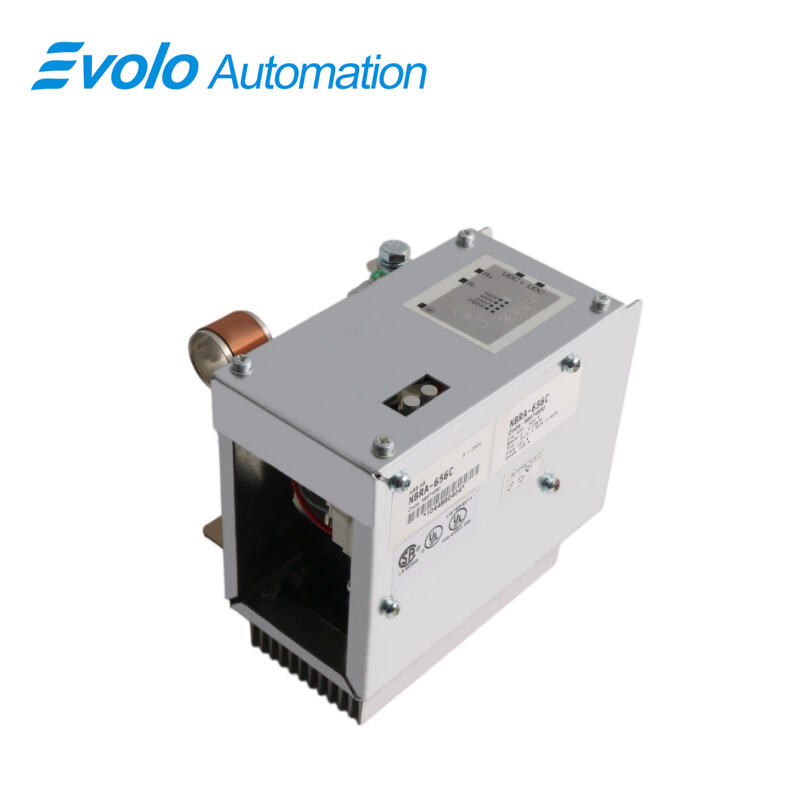

NBRA-656C Արգելակման չոփեր

Ամփոփում

Ծագման վայր:	Շվեդիա
Անունը՝	ABB
Մոդելի համարը՝	NBRA-656C
Պատվիրման մանրամասները.	Ընդօրինակ նոր, գործարանային կնքված
Առաքման ժամանակ:	5-7 օր
Վճարման պայմանները.	T/T
Մատակարարման կարողություն:	Պահեստում

Սպեցիֆիկացիաներ

Նկարագրություն

NBRA-656C արգելակման չոփերները ընտրովի սարքեր են ACS 600 ընտանիքի հաճախականության փոխակերպիչների համար: Չոփերը միացնում է արգելակման ռեզիստորը հաճախականության փոխակերպիչի միջանկյալ շղթային, երբ միջանկյալ շղթայում լարումը գերազանցում է մաքսիմալ սահմանը: Մաքսիմալ սահմանը հավասար է 1,21 · 1,35 · U1max-ի: U1max-ը կախված է չոփերի լարման ընտրությունից (տես Գլուխ 3՝ Լարման ընտրություն և մեխանիկական տեղադրում): 400 Վ ընտրության դեպքում U1max-ը 415 Վ է, 500 Վ ընտրության դեպքում՝ 500 Վ, >500 Վ ընտրության դեպքում (NBRA-66x)՝ U1max-ը 690 Վ է: Ռեզիստորի կորուստների հետևանքով էներգիայի սպառումը իջեցնում է լարումը մինչև ռեզիստորի անջատման հնարավորությունը: Այս սահմանը հավասար է 1,19 · 1,35 · U1max-ի: Շարժիչի կողմից ստեղծված էներգիան շարժաբանական սարքի արագ դանդաղեցման ժամանակ սովորաբար բերում է միջանկյալ շղթայում լարման բարձրացմանը:

Կիրառումներ

Տրանսպորտային և պահեստավորման ձեռնարկություններ՝ կոնվեյերային համակարգեր, փաթեթների մշակման համակարգեր, դասակարգման կենտրոններ:

Մեծ քաշի մեքենաների արտադրության ձեռնարկություններ՝ կրաններ, վինչերներ, բարձրացնող սարքեր:

Մշակման և արտադրության ձեռնարկություններ՝ մեքենայական գործիքներ, ծռման մեքենաներ, մեքենայացված մեքենաներ, շարժիչների փորձարկման ստանդայներ:

Էներգետիկայի և էլեկտրակայանների ձեռնարկություններ՝ օրինակ՝ քամու տուրբինների հաճախականության փոխակերպիչներում լարման կայունացման կառավարում:

Մունտինգ

Համոզվեք, որ չոպերի լարման մակարդակը ճիշտ է սահմանված:

Ստուգեք նախատեսված տեղադրման վայրը՝ համոզվելու համար, որ բավարար տարածք կա: Նշեք չորս անցքերի տեղադրման վայրերը:

Անցքեր արեք չորս վայրերում:

Համոզվեք, որ պատռման ժամանակ առաջացած փոշին չի մտնում տեղադրվող սարքի մեջ կամ տեղադրման վայրում գտնվող այլ սարքավորումների մեջ:

Անցքերի մեջ տեղադրեք մուրճեր: Անհրաժեշտության դեպքում օգտագործեք պլաստմասսայե կամ մետաղական պլագեր:

Բարձրացրեք չոպերը և տեղադրեք պատի մուրճերի վրա:

Կապեք ստվարացնող մուտքերը։

Սխալների ցուցման համակարգ

Ռեզիստորային արգելակման շղթայի խափանումը կանխում է շարժիչի արագ դանդաղեցումը։ Այն նաև կարող է առաջացնել հաճախականության փոխակերպիչի ավտոմատ անջատումը խափանման դեպքում։ Եթե խափանումը հայտնաբերվում է խափանիչի կառավարման սարքավորման վահանակի (NBRC) կողմից, ապա արգելակման խափանիչը անջատում է արգելակման ռեզիստորը միջանկյալ շղթայից, և ռելեի ելքային փոխարկիչի անջատիչ սարքը ազատվում է։ Ռելեի ելքային սարքը ցույց է տալիս հետևյալ խափանումները՝

• արգելակման ռեզիստորի կամ ռեզիստորի միացման լարի կարճ միացում,

• արգելակման խափանչի (IGBT) կարճ միացում,

• խափանչի կառավարման սարքավորման վահանակի ձախողում,

• խափանչի միացման մուտքային սիգնալի անջատում։

Ուշադրություն դարձրեք, որ խափանիչը չի կարողանա անջատել կարճ միացման հոսանքը։

Մրցակցային առավելություն

Բարձր հզորության համատեղելիություն՝ կարճատև հզորություն մինչև 88,4 կՎտ, որը բավարարում է բարձր իներցիայի և հաճախակի արգելակման պայմանների պահանջները։

Լայն լարման համատեղելիություն՝ ինքնատեղափոխվում է 230 Վ/400 Վ/500 Վ համակարգերին, ապահովելով բարձր համատեղելիություն։

Բարձր էֆեկտիվություն և կայունություն. Ճշգրիտ IGBT մանրացումը արագ ցրում է ռեգեներատիվ էներգիան, կանխելով ինվերտորի վերալարման աշխատանքի դադարեցումը:

Պարզ ընդլայնում. Աջակցում է զուգահեռ ընդլայնմանը՝ հարմարվելով մեծ հզորության բեռնվածքներին:

Հեշտ ինտեգրում. Պահանջում է միայն միացում միշտ հոսանքի (DC) ավտոմատիկ գծին և արգելակման ռեզիստորին. պարամետրերը կարգավորելի են, իսկ տեղադրումը՝ պարզ:

Հաճախադեպ տրվող հարցեր

Հ: Կարո՞ղ է NBRA-656C մոդելը օգտագործվել ABB բրենդից տարբեր հաճախականության փոխակերպիչների հետ:
Պ: Այո: Չնայած այն օպտիմալացված է ACS600/ACS800 մոդելների համար, սակայն որպես ընդհանուր նշանակության մանրացուցիչ՝ այն կարող է օգտագործվել ցանկացած բրենդի հաճախականության փոխակերպիչի հետ, եթե հնարավոր է միացումը միշտ հոսանքի (DC+/DC-) ավտոմատիկ գծին և տեղադրման վայրը համապատասխան է:

Հ: Ինչու՞ է իմ NBRA-656C մոդելի մանրացուցիչը չաշխատում, իսկ հաճախականության փոխակերպիչը վերալարվում է:
Պ: Խնդրում ենք ստուգել ներքին լարման ընտրության ջամպերը: Եթե սնման լարումը 400 Վ է, սակայն մանրացուցիչը սխալմամբ սահմանված է 500 Վ-ի համար, ապա այն չի սկսի արգելակել՝ առաջացնելով չափից շատ բարձր ակտիվացման լարում:

Հ: Կարո՞ղ եմ երկու NBRA-656C մոդել զուգահեռ միացնել՝ ստանալու ավելի բարձր հզորություն:
Այո: Զուգահեռ աշխատանքը սպասարկվում է վերահսկիչ-ենթակայանի միացման միջոցով՝ բավարարելու ավելի բարձր հզորության արգելակման պահանջները:

Ինչպե՞ս ընտրել համապատասխան արգելակման ռեզիստոր:
Ռեզիստորի դիմադրության արժեքը չպետք է լինի 4 Օմ-ից (400 Վ) կամ 6 Օմ-ից (500 Վ) փոքր, իսկ ռեզիստորի անվանական հզորությունը պետք է կարողանա դիմանալ արգելակման ընթացքում առաջացող ջերմաստիճանի արտանետմանը:

NBRA-656C արգելակման ռեզիստորի տեղադրման համար կա՞ն հատուկ պահանջներ:
Ռեզիստորը պետք է տեղադրվի հորիզոնտալ դիրքում՝ հեռու կտրիչներից և հրդեհավտանգավոր նյութերից, քանի որ այն աշխատանքի ընթացքում ունի արտակարգ բարձր մակերևույթի ջերմաստիճան, որը կարող է առաջացնել հրդեհ կամ այրվածքներ:
