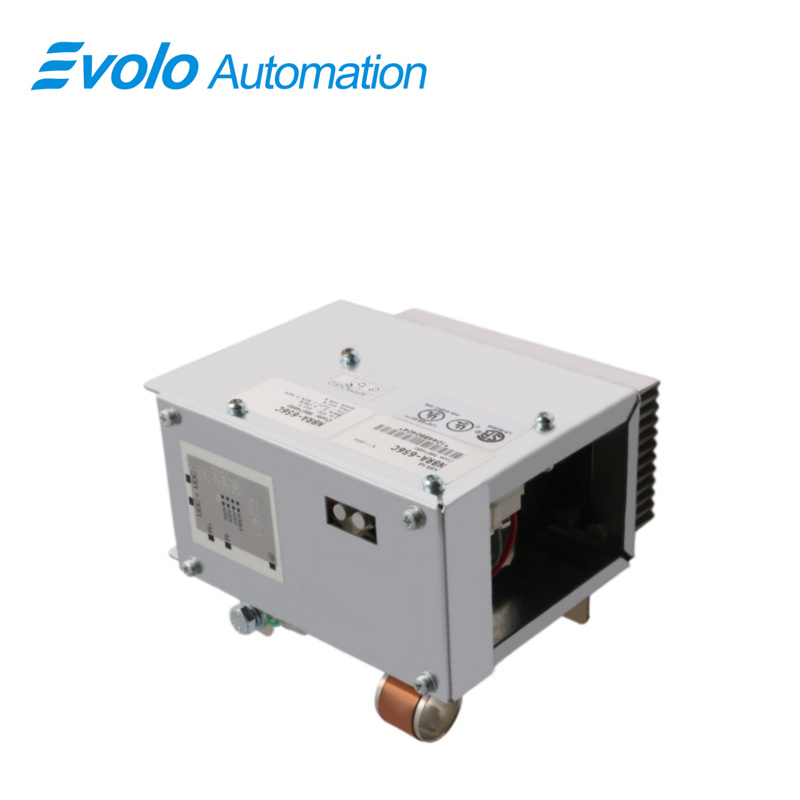

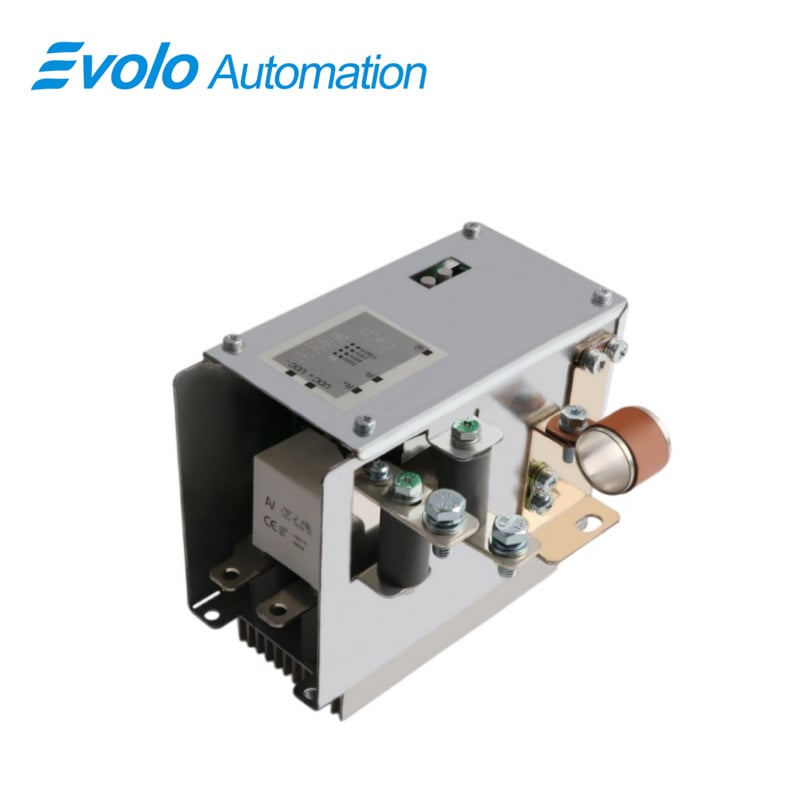

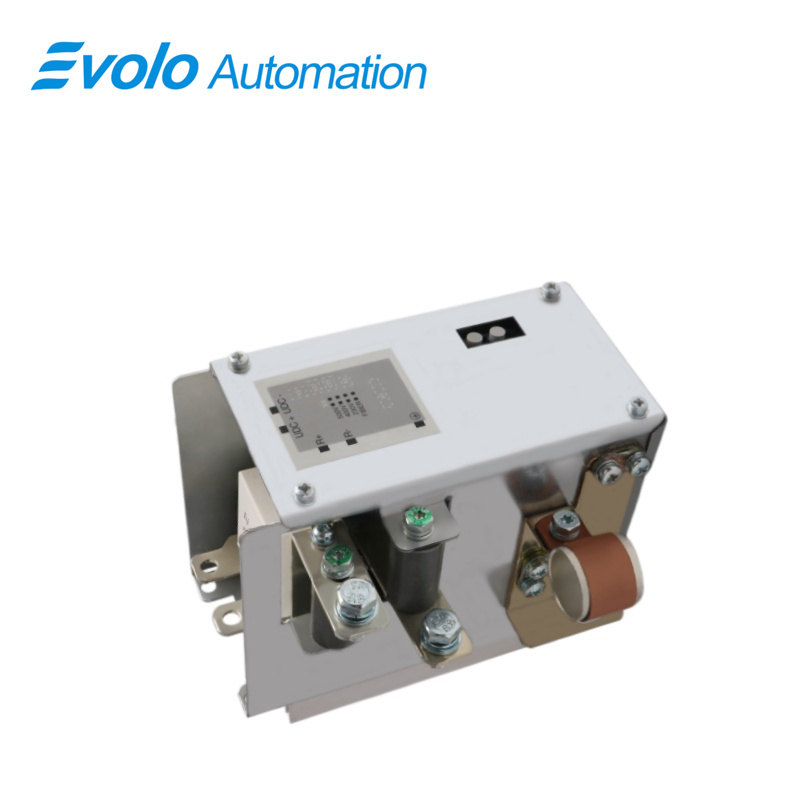

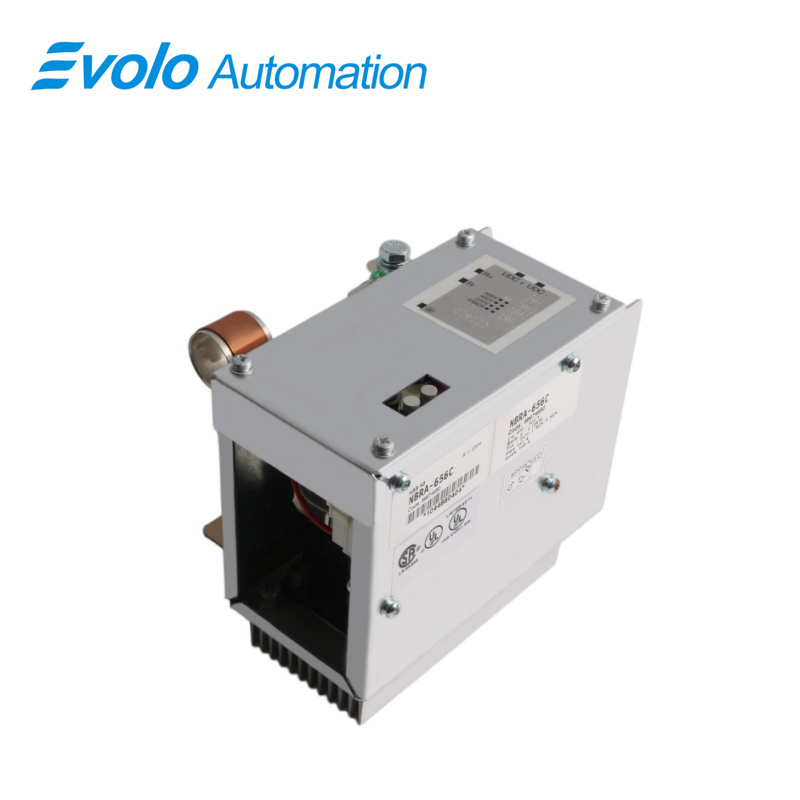

NBRA-656C ব্রেকিং চপার

সারসংক্ষেপ

উৎপত্তি স্থান:	সুইডেন
ব্র্যান্ড নাম:	এবিবি
মডেল নম্বর:	NBRA-656C
প্যাকেজিংয়ের বিবরণ:	মূল, নতুন, কারখানা সিলযুক্ত
বিতরণের সময়:	৫-৭ দিন
পেমেন্ট শর্তাবলী:	T⁄T
সরবরাহ ক্ষমতা:	স্টকে

বিবরণ

বিবরণ

NBRA-656C ব্রেকিং চপারগুলি ACS 600 পরিবারের ফ্রিক uency কনভার্টারগুলির জন্য ঐচ্ছিক ডিভাইস। চপারটি মধ্যবর্তী সার্কিটের ভোল্টেজ সর্বোচ্চ সীমা অতিক্রম করলে সর্বদা ব্রেকিং রেজিস্টরটিকে ফ্রিকুয়েন্সি কনভার্টারের মধ্যবর্তী সার্কিটের সাথে সংযুক্ত করে। সর্বোচ্চ সীমা ১.২১ × ১.৩৫ × U1max-এর সমান। U1max চপার ভোল্টেজ নির্বাচনের উপর নির্ভরশীল (অধ্যায় ৩ – ভোল্টেজ নির্বাচন এবং যান্ত্রিক ইনস্টলেশন দেখুন)। ৪০০ ভোল্ট নির্বাচনের ক্ষেত্রে U1max হল ৪১৫ ভোল্ট; ৫০০ ভোল্ট নির্বাচনের ক্ষেত্রে U1max হল ৫০০ ভোল্ট; >৫০০ ভোল্ট নির্বাচনের ক্ষেত্রে (NBRA-66x), U1max হল ৬৯০ ভোল্ট। রেজিস্টর ক্ষয়ের মাধ্যমে শক্তি খরচ করে ভোল্টেজ হ্রাস পায় যতক্ষণ না রেজিস্টরটি বিচ্ছিন্ন করা যায়। এই সীমা ১.১৯ × ১.৩৫ × U1max-এর সমান। ড্রাইভের দ্রুত মন্দীভবনের সময় মোটর দ্বারা উৎপাদিত শক্তি সাধারণত মধ্যবর্তী সার্কিটে ভোল্টেজ বৃদ্ধি করে।

প্রয়োগ

যানবাহন ও গুদামজাতকরণ কেন্দ্র: কনভেয়ার সিস্টেম, পার্সেল হ্যান্ডলিং, সর্টিং কেন্দ্র।

ভারী যন্ত্রপাতি কারখানা: ক্রেন, উইঞ্চ, লিফট।

প্রক্রিয়াকরণ ও উৎপাদন কারখানা: মেশিন টুল, বেন্ডিং মেশিন, তাঁত এবং ইঞ্জিন পরীক্ষা বেঞ্চ।

শক্তি ও বিদ্যুৎ কেন্দ্র: যেমন— বাতাসের টারবাইন ফ্রিকোয়েন্সি কনভার্টারে ভোল্টেজ স্থিতিশীলতা ব্যবস্থাপনা।

মাউন্টিং

চপারের ভোল্টেজ স্তরটি সঠিকভাবে সেট করা নিশ্চিত করুন।

পর্যাপ্ত স্থান আছে কিনা তা পরীক্ষা করুন। চারটি ছিদ্রের অবস্থানগুলি চিহ্নিত করুন।

চারটি অবস্থানে ছিদ্র করুন।

ড্রিলিং-এর ধূলিকণা ইনস্টল করা যন্ত্র বা ইনস্টলেশন সাইটে অন্যান্য যন্ত্রপাতিতে প্রবেশ করা রোধ করুন।

ছিদ্রগুলিতে স্ক্রু ঢুকিয়ে দিন। প্রয়োজন হলে প্লাগ ব্যবহার করুন।

চপারটি দেয়ালের স্ক্রুগুলিতে তুলে নিন।

স্ক্রুগুলি টাইট করুন।

ত্রুটি নির্দেশক

রেজিস্টর ব্রেকিং সার্কিটে একটি ত্রুটি দ্রুত মোটর ডিসেলারেশনকে বাধা দেয়। এটি ত্রুটির অধীনে ফ্রিক uency কনভার্টারকে ট্রিপ করাতেও পারে। যদি চপার কন্ট্রোল বোর্ড (NBRC) দ্বারা কোনও ত্রুটি সনাক্ত করা হয়, তবে ব্রেকিং চপার মধ্যবর্তী সার্কিট থেকে ব্রেকিং রেজিস্টরটি বিচ্ছিন্ন করে এবং রিলে আউটপুটের সুইচওভার সুইচ মুক্ত করে। রিলে আউটপুট নিম্নলিখিত ত্রুটিগুলি নির্দেশ করে:

• ব্রেকিং রেজিস্টর বা রেজিস্টর কেবলে শর্ট সার্কিট,

• ব্রেকিং চপার (IGBT) শর্ট সার্কিট,

• চপার কন্ট্রোল বোর্ডের ব্যর্থতা,

• চপার সক্রিয়করণ ইনপুট সিগন্যাল বন্ধ করা হয়েছে।

দ্রষ্টব্য যে, চপারটি শর্ট সার্কিট কারেন্টকে বন্ধ করতে সক্ষম হবে না।

প্রতিযোগিতামূলক সুবিধা

উচ্চ ক্ষমতা সামঞ্জস্যতা: সর্বোচ্চ ৮৮.৪ কিলোওয়াট পর্যন্ত সংক্ষিপ্ত সময়ের জন্য ক্ষমতা, যা উচ্চ জড়তা এবং ঘন ঘন ব্রেকিং পরিস্থিতির প্রয়োজনীয়তা পূরণ করে।

বিস্তৃত ভোল্টেজ সামঞ্জস্যতা: স্বয়ংক্রিয়ভাবে ২৩০ ভোল্ট/৪০০ ভোল্ট/৫০০ ভোল্ট সিস্টেমের সাথে সামঞ্জস্য স্থাপন করে, যা শক্তিশালী বহুমুখিতা প্রদান করে।

উচ্চ দক্ষতা এবং স্থিতিশীলতা: নির্ভুল IGBT কাটিং দ্বারা পুনর্জেনারেটিভ শক্তি দ্রুত বিলুপ্ত হয়, ইনভার্টার ওভারভোল্টেজ ট্রিপিং রোধ করে।

নমনীয় সম্প্রসারণ: সমান্তরাল সম্প্রসারণকে সমর্থন করে, যা বৃহত্তর শক্তি লোডের সাথে খাপ খায়।

সহজ একীকরণ: শুধুমাত্র ডিসি বাস এবং ব্রেকিং রেজিস্টরের সাথে সংযোগ প্রয়োজন; প্যারামিটারগুলি সামঞ্জস্যযোগ্য এবং ইনস্টলেশন সহজ।

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্রশ্ন: NBRA-656C কি অ-ABB ব্র্যান্ডের ফ্রিক uency কনভার্টারের সাথে ব্যবহার করা যায়?
উত্তর: হ্যাঁ। যদিও এটি ACS600/ACS800-এর জন্য অপ্টিমাইজ করা হয়েছে, তবুও এটি একটি সাধারণ-উদ্দেশ্য চপার হিসাবে, যেকোনো ব্র্যান্ডের ফ্রিকুয়েন্সি কনভার্টারের সাথে ব্যবহার করা যায় যতক্ষণ পর্যন্ত এটি ডিসি বাস (DC+/DC-) এর সাথে সংযুক্ত করা যায় এবং ইনস্টলেশন স্থানটি উপযুক্ত হয়।

প্রশ্ন: আমার চপার NBRA-656C কেন কাজ করছে না, কিন্তু ফ্রিকুয়েন্সি কনভার্টারটি ওভারশুট করছে?
উত্তর: অনুগ্রহ করে অভ্যন্তরীণ ভোল্টেজ নির্বাচন জাম্পারটি পরীক্ষা করুন। যদি পাওয়ার সাপ্লাই 400V হয় কিন্তু চপারটি ভুলবশত 500V-এ সেট করা হয়ে থাকে, তবে ট্রিগার ভোল্টেজ অত্যধিক হওয়ায় ব্রেকিং শুরু করতে ব্যর্থ হবে।

প্রশ্ন: আমি কি উচ্চতর ক্ষমতা পেতে দুটি NBRA-656C কে সমান্তরালভাবে সংযুক্ত করতে পারি?
A: হ্যাঁ। উচ্চতর শক্তি ব্রেকিংয়ের প্রয়োজনীয়তা পূরণের জন্য মাস্টার-ফলোয়ার সংযোগের মাধ্যমে সমান্তরাল অপারেশন সমর্থিত।

Q: আমি কীভাবে একটি উপযুক্ত ব্রেকিং রেজিস্টর বাছাই করব?
A: রেজিস্ট্যান্স মান ৪ Ω (৪০০ ভোল্ট) বা ৬ Ω (৫০০ ভোল্ট)-এর চেয়ে কম হওয়া উচিত নয়, এবং রেজিস্টরের রেটেড পাওয়ার ব্রেকিংয়ের সময় তাপ বিকিরণ সহ্য করতে সক্ষম হতে হবে।

Q: NBRA-656C-এর ব্রেকিং রেজিস্টর ইনস্টল করার জন্য কোনো বিশেষ প্রয়োজনীয়তা আছে কি?
A: রেজিস্টরটি ক্ষৈতিজভাবে ইনস্টল করতে হবে এবং চপার ও দহনশীল উপকরণ থেকে দূরে রাখতে হবে, কারণ এটি কাজ করার সময় এর পৃষ্ঠের তাপমাত্রা অত্যন্ত উচ্চ হয়, যা আগুন বা জ্বালা সৃষ্টি করতে পারে।
