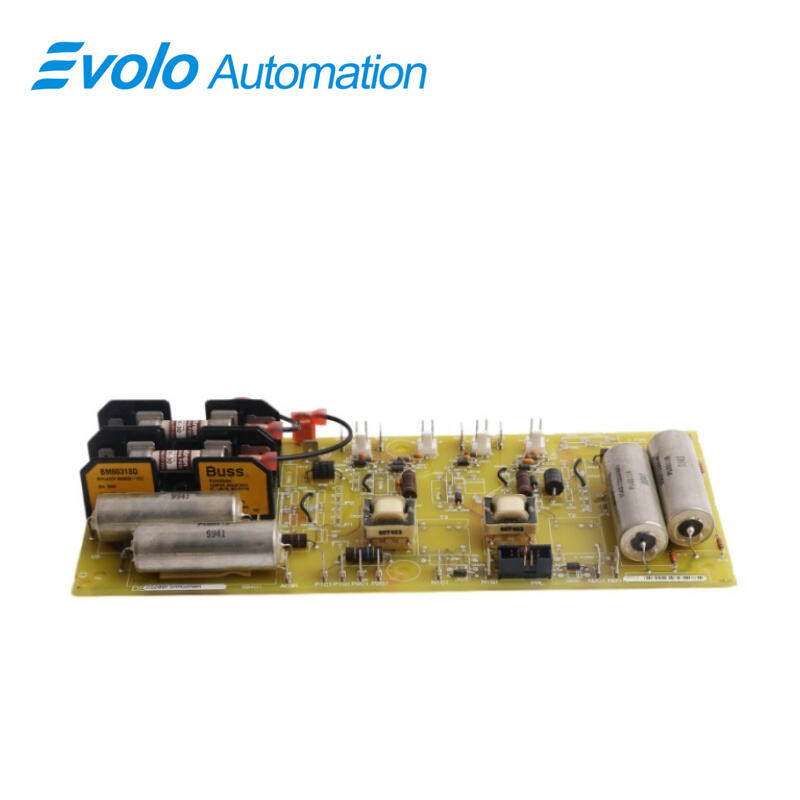

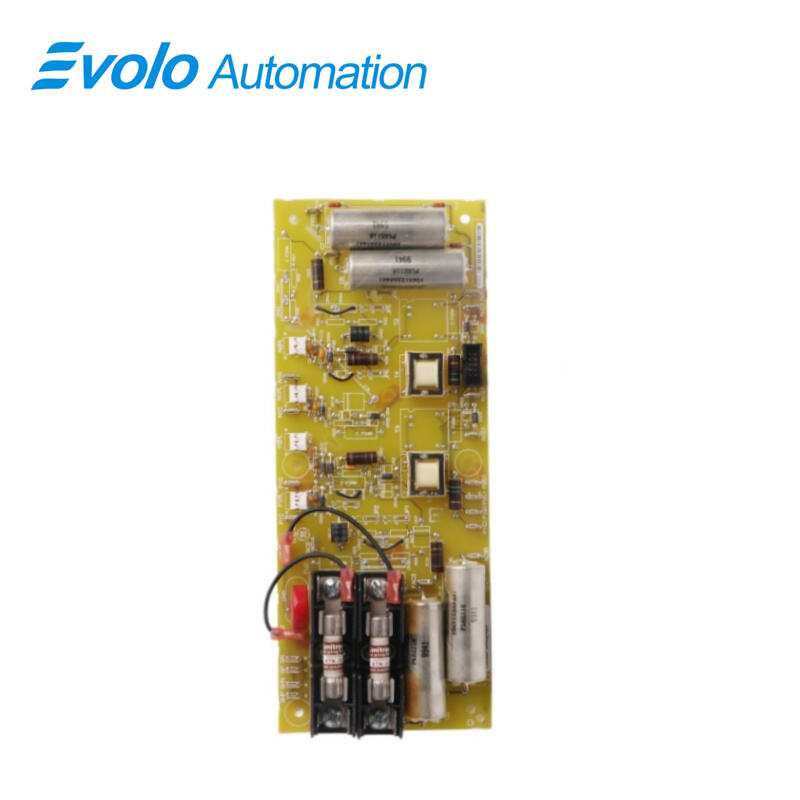

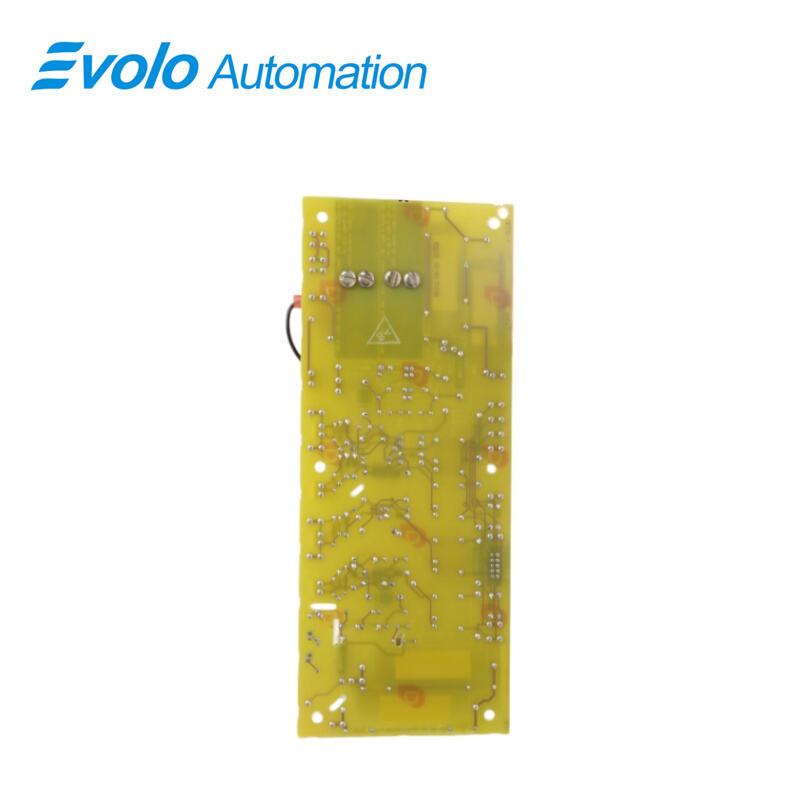

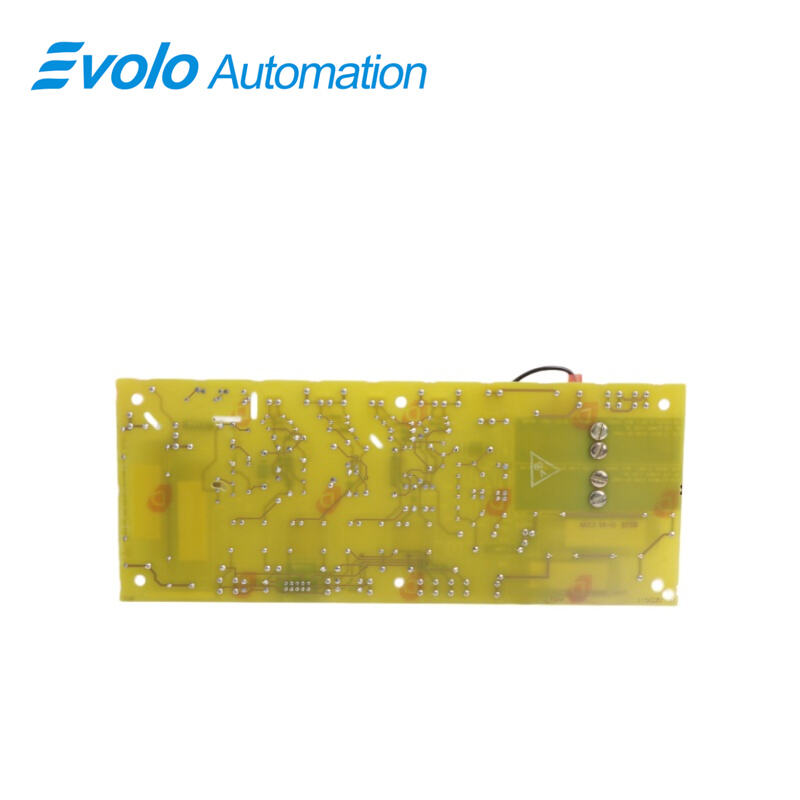

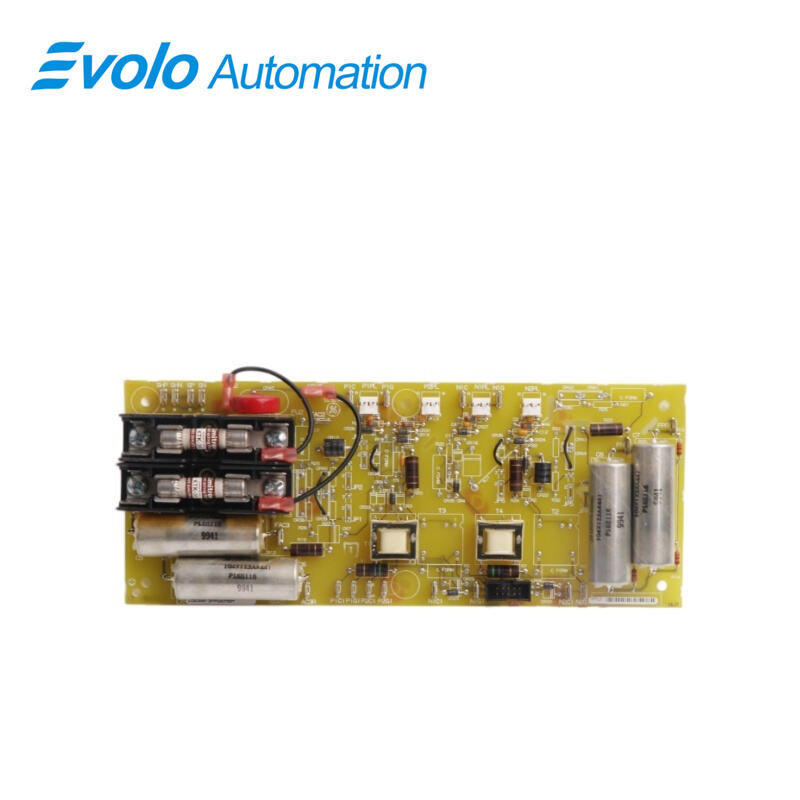

برد تقویت‌کننده تغذیه میدانی DS200FSAAG2ABA و DS2020FECNRX010A

مرور کلی

محل اصل:	ایالات متحده آمریکا
نام تجاری:	Ge
شماره مدل:	DS200FSAAG2ABA DS2020FECNRX010A
جزئیات بسته‌بندی:	نو اصلی، دربسته‌بندی کارخانه
زمان تحویل:	5 تا 7 روز
شرایط پرداخت:	T/T
توانایی تأمین:	در انبار

مشخصات

توضیحات

DS200FSAAG2ABA و DS2020FECNRX010A تابلوی تقویت‌کنندهٔ تغذیهٔ میدانی هستند که توسط شرکت جنرال الکتریک (GE) در سیستم کنترل درایو توسعه داده شده‌اند. تابلوی تقویت‌کنندهٔ تغذیهٔ میدانی، قطعه‌ای است که معمولاً در سیستم‌های کنترل توربین یافت می‌شود. عملکرد اصلی آن، تقویت سیگنال پایین‌ولتاژ دریافتی از تغذیهٔ میدانی و ارائهٔ خروجی با ولتاژ بالا به سیستم کنترل توربین است. این تابلو معمولاً در نزدیکی رگولاتور ولتاژ سیستم کنترل توربین قرار دارد، جایی که سیگنال پایین‌ولتاژ را دریافت می‌کند. سپس سیگنال را به سطح مناسبی که توسط سیستم کنترل مورد نیاز است تقویت می‌کند و منبع تغذیه‌ای پایدار و قابل اعتماد برای سیستم فراهم می‌سازد. این تابلو نوعی مُحرِک میدانی (Field Exciter) است که برای کاربردهای تولید و توزیع انرژی در صنعت طراحی شده است. ظرفیت آن ۲۴ آمپر NRX است و آن را به انتخابی ایده‌آل برای محیط‌های صنعتی پرتلاش—که بارهای جریان بالا در آن رایج هستند—تبدیل می‌کند. همچنین این تابلو دارای شنت ۱۰ آمپری است که حفاظت اضافی در برابر اضافه‌بارهای الکتریکی و سایر انواع آسیب‌ها را فراهم می‌کند. این ویژگی به اطمینان از قابلیت اطمینان و طول عمر بلند این دستگاه حتی در شرایط عملیاتی چالش‌برانگیز کمک می‌کند.

کاربردها

نیروگاه‌های حرارتی و گازی: در سیستم کنترل GE Mark V ادغام شده‌اند تا برانگیزنده‌های ژنراتور در توربین‌های گازی و بخار را مدیریت کنند.

نیروگاه‌های بادی: برای مونتاژ خودکار سیستم‌های محرک و کنترل توربین‌های بادی استفاده می‌شوند.

نیروگاه‌های هسته‌ای: به‌عنوان بخشی از سیستم کنترل در مراکز دیجیتال تولید انرژی، تبدیل پایدار انرژی را تضمین می‌کنند.

صنایع سنگین و تولیدی: سیستم‌های محرک کارخانه‌های بزرگ: برای تنظیم جریان میدان مغناطیسی در موتورهای بزرگ مورد استفاده در کارخانه‌های خودکار به کار می‌روند.

نفت و گاز: محرک تجهیزات بزرگ سانتریفیوژال حیاتی در پالایشگاه‌ها و ایستگاه‌های فشرده‌ساز خطوط لوله را انجام می‌دهند.

ویژگی‌ها

۱. این برد حفاظت خط GE نیز شامل اتصال‌دهنده‌های چندشاخه‌ای است. این برد روی فاصله‌گذارنده‌ها (standoffs) در یکی از اجزای دیگر سیستم محرک نصب می‌شود. سیم‌های سیگنال که برد را به قطعه‌ای که به آن متصل است وصل می‌کنند، از همان قطعه‌ای که برد به آن متصل شده است، شروع می‌شوند.

۲. برد و قطعه‌ای که به آن متصل می‌شود، حرارت تولید می‌کنند و قرار است به جریان ولتاژ بالا متصل شوند. در نتیجه، درایو باید در محیطی با هوای کافی و جریان آزاد قرار گیرد تا دمای خود و قطعات مربوطه را پایین نگه دارد. پس از نصب درایو، مشاهده خواهید کرد که آیا دمای آن ثابت می‌ماند یا اینکه افزایش یافته و به آستانه دمای بالا می‌رسد و درایو خاموش می‌شود.

۳. ابتدا بررسی کنید که آیا درایو در مجاورت سایر تجهیزات تولیدکننده حرارت قرار خواهد گرفت و آیا فاصله بین قطعات بیش از حد کم است یا خیر. حتی اگر این تجهیزات حرارت تولید کنند، باید فضای کافی برای خروج هواي گرم وجود داشته باشد. ممکن است نیاز باشد بین درایوها و سایر دستگاه‌ها از فن استفاده شود.

۴. گاهی اوقات از هودها برای جمع‌آوری هوای گرم و خارج کردن آن به محیط اطراف استفاده می‌شود. مطمئن شوید که هودها تمیز بوده و اندازه‌شان برای انجام صحیح وظیفه‌شان کافی است. همچنین مطمئن شوید که در اتاق‌های مجاور تجهیزاتی وجود ندارد که دیوارها را گرم کرده و به افزایش دمای اطراف درایو کمک کنند.

۵. جامپرها و بلوک‌های ترمینال: شامل ۷ عدد جامپر و ۲ عدد بلوک ترمینال با ۳ ترمینال در هر کدام است. جامپرها با برچسب‌های JP1 تا JP7 مشخص شده‌اند و به‌عنوان اتصال‌دهنده‌ها یا کلیدها برای پیکربندی تنظیمات یا اتصالات خاص روی برد استفاده می‌شوند. بلوک‌های ترمینال روشی مناسب برای اتصال سیم‌ها یا کابل‌ها به برد فراهم می‌کنند، معمولاً برای اهداف تغذیه یا سیگنال.

۶. کانکتورهای پُرِنگی (شاخه‌دار): شامل تعدادی کانکتور پُرِنگی است. این کانکتورها برای ایجاد اتصال الکتریکی با دستگاه‌ها یا اجزای خارجی طراحی شده‌اند. معمولاً از یک کانکتور نر و یک کانکتور ماده تشکیل شده‌اند که به‌صورت محکم در هم قرار می‌گیرند و انتقال سیگنال یا توان قابل اعتمادی را تضمین می‌کنند.

۷. نصب و فاصله‌دهنده‌ها (استندآف‌ها): بر روی فاصله‌دهنده‌ها (استندآف‌ها) نصب شده است که این اجزا پشتیبان‌های بلندشده‌ای هستند و فاصله‌ای بین برد و سایر اجزای درایو ایجاد می‌کنند. این آرایش امکان عبور مناسب جریان هوا اطراف برد را فراهم می‌سازد و از این‌رو به خنک‌سازی برد کمک کرده و از تجمع حرارت جلوگیری می‌کند. استندآف‌ها اتصال ایمن و پایدار برد به جزء درایو را تضمین می‌کنند.

خروجی‌های تماس و سولنوئید

۱. برای خروجی‌های تماسی، مدل Mark V تنها از رله‌های مغناطیسی قابل نصب (بدون خروجی‌های حالت جامد) استفاده می‌کند. هر تماس از نوع سه‌سیمهٔ فرم C با یک هادی مشترک در وسط، یک تماس معمولاً باز و یک تماس معمولاً بسته است.

۲. در یک سیستم TMR، سه کنترلر R، S و T به‌صورت مستقل وضعیت خروجی تماسی را تعیین می‌کنند و رانندهٔ رله دو رأی از میان این سه رأی را اعمال می‌کند. در صورت عدم توافق میان سه کنترلر، هشدار تشخیصی اعلام می‌شود.

۳. بسته به تنظیمات پرشی (Jumper) انجام‌شده روی تابلوهای ترمینال، برخی از خروجی‌ها می‌توانند از طریق داخلی با ولتاژ ۱۱۵ ولت یا ۱۲۵ ولت جریان متناوب تغذیه شوند. تماس‌های رله‌های مکانیکی-ترانسفورماتوری از کارخانه با رتبه‌بندی مناسب عرضه می‌شوند.

ملاحظات نصب و محیطی

۱. نصب: برد را روی ستون‌های نگهدارنده (Standoffs) نصب کنید و آن را به‌صورت محکم به یکی از اجزای دیگر درون سیستم درایو متصل نمایید.

۲. سیم‌های سیگنال: اطمینان حاصل کنید که سیم‌های سیگنال متصل‌شده به برد از جزء متصل‌شده به آن سرچشمه می‌گیرند و اتصال آن‌ها از نظر ایمنی و قابلیت اطمینان تضمین شده است.

۳. تولید حرارت: هم برد و هم قطعه متصل‌شده به دلیل اتصالات جریان با ولتاژ بالا، حرارت تولید می‌کنند.

۴. نیاز به سیستم خنک‌کنندگی: برای جلوگیری از گرم‌شدن بیش از حد، درایو و اجزای آن باید در محیطی با جریان هوای آزاد قرار گیرند تا خنک‌سازی مناسب انجام شود.

۵. پایش دما: پس از نصب، دمای درایو را به‌دقت پایش کنید. اگر دما به آستانه دمای بالا نزدیک شود، ممکن است به‌صورت خودکار خاموش شود تا از آسیب جلوگیری شود.

۶. دستگاه‌های مجاور: بررسی کنید که آیا دستگاه‌های تولیدکننده حرارت در اطراف ممکن است بر دمای درایو تأثیر بگذارند. فاصله کافی بین اجزا را تضمین کنید.

۷. تهویه: فضایی برای خروج هوای گرم فراهم کنید. برای تأمین تهویه مناسب، می‌توانید فن‌ها را بین درایوها و سایر دستگاه‌ها نصب کنید.

۸. عملکرد فن: اطمینان حاصل کنید که فن‌های نصب‌شده قادر به جابه‌جایی حجم کافی هوای هستند و در شرایط کاری مناسبی قرار دارند تا در فرآیند خنک‌سازی کمک کنند.

۹. استفاده از هود: در صورت لزوم، برای جمع‌آوری و خروج هوای گرم از محیط به منظور تنظیم دما می‌توان از هودها استفاده کرد.

۱۰. نگهداری هود: هودها را به‌طور منظم تمیز کنید و نگهداری کنید تا اطمینان حاصل شود که ابعاد آن‌ها مناسب بوده و به‌درستی عمل می‌کنند تا گرما را پراکنده سازند.

نرم‌افزار کاربردی

نرم‌افزار کاربردی با استفاده از ابزارهای خودکارسازی نرم‌افزار داخلی توسعه داده می‌شود که الگوریتم‌های کنترل و محافظت اثبات‌شدهٔ GE را انتخاب کرده و با توالی ورودی/خروجی (I/O) و نمایشگرهای مربوط به هر کاربرد ادغام می‌کند. داده‌های نقطه‌ثابت می‌توانند با نرخ فریم ۶۲٫۵ میلی‌ثانیه (۱۶ هرتز) پردازش شوند. نرخ فریم زمان لازم برای خواندن ورودی‌های کنترلی، پیش‌پردازش آن‌ها، اجرای نرم‌افزار کاربردی و ارسال دستورات خروجی به شیرهای کنترلی است. در حین به‌کار افتادن توربین، تغییرات در نرم‌افزار کاربردی با حفاظت رمز عبور امکان‌پذیر است و می‌توان آن‌ها را به ماژول کنترلی دانلود کرد.

۲. تمام نرم‌افزارهای کاربردی در حافظهٔ غیرفرار EEPROM در ماژول کنترل ذخیره می‌شوند. نرم‌افزار کاربردی به‌صورت ترتیبی اجرا می‌شود و به‌صورت نمودار شاخه‌ای (لِدر) نمایش داده می‌شود. پرسنل نگهداری می‌توانند با استفاده از کتابخانه‌ای از بلوک‌های نرم‌افزاری، حلقه‌های آنالوگ و منطق ترتیبی را اضافه یا تغییر دهند. همچنین بلوک‌های ریاضی نیز در دسترس هستند. مستندات نرم‌افزار کاربردی که شامل نمودار اصلی اولیه، اختصاصات ورودی/خروجی (I/O) و تنظیمات ثابت‌های تنظیم (Tuning Constants) می‌شود، مستقیماً از کد منبع تولید می‌گردد و قابل چاپ در محل است.

سوالات متداول

سوال: DS200FSAAG2ABA و DS2020FECNRX010A چیست؟

پاسخ: این مدار مورد نظر، یک برد تقویت‌کنندهٔ تأمین فیلد (Field Supply Amplifier Board) در سیستم کنترل درایو جنرال الکتریک (General Electric Drive Control System) است.

سوال: اتصال‌دهنده‌های موجود روی برد محافظت از خط GE برای مدل‌های DS200FSAAG2ABA و DS2020FECNRX010A چه نوعی هستند؟

پاسخ: این برد شامل چندین اتصال‌دهندهٔ چندشاخه‌ای (prong-type) است که برای اتصال آن به سایر اجزای درایو و سیم‌های سیگنال استفاده می‌شوند.

سوال: نحوهٔ نصب این قطعه برای مدل‌های DS200FSAAG2ABA و DS2020FECNRX010A چگونه است؟

الف: این قطعه روی پایه‌های نگهدارنده (استندآف‌ها) در یک جزء دیگر سیستم محرک نصب شده است.

سوال: سیم‌های سیگنال که برد را به قطعهٔ مربوطه در مدل‌های DS200FSAAG2ABA و DS2020FECNRX010A متصل می‌کنند، چه کاربردی دارند؟

پاسخ: سیم‌های سیگنال برای انتقال اطلاعات و دستورات بین برد حفاظت خط جنرال الکتریک (GE) و قطعه‌ای که به آن متصل شده است، استفاده می‌شوند.

سوال: چرا اطمینان از خنک‌ماندن ماژول در مدل‌های DS200FSAAG2ABA و DS2020FECNRX010A اهمیت دارد؟

پاسخ: سیستم کنترل محرک جنرال الکتریک (GE) و اجزای آن، حرارت تولید می‌کنند و برای کار در ولتاژهای بالا طراحی شده‌اند. اگر دمای داخل جعبهٔ محرک بیش از حد افزایش یابد، سیستم ممکن است خاموش شود یا دچار آسیب شود.
