DS200FSAAG2ABA DS2020FECNRX010A Velddryfversterkerraad

Oorsig

Oorsprongplek:	VSA
Handelsnaam:	Ge
Modelnommer:	DS200FSAAG2ABA DS2020FECNRX010A
Verpakking besonderhede:	Oorspronklik nuut, fabrieksverseël
Leveringstyd:	5-7 dae
Betalingsterms:	T/T
Verskaf Vermoë:	In voorraad

Spesifikasies

Beskrywing

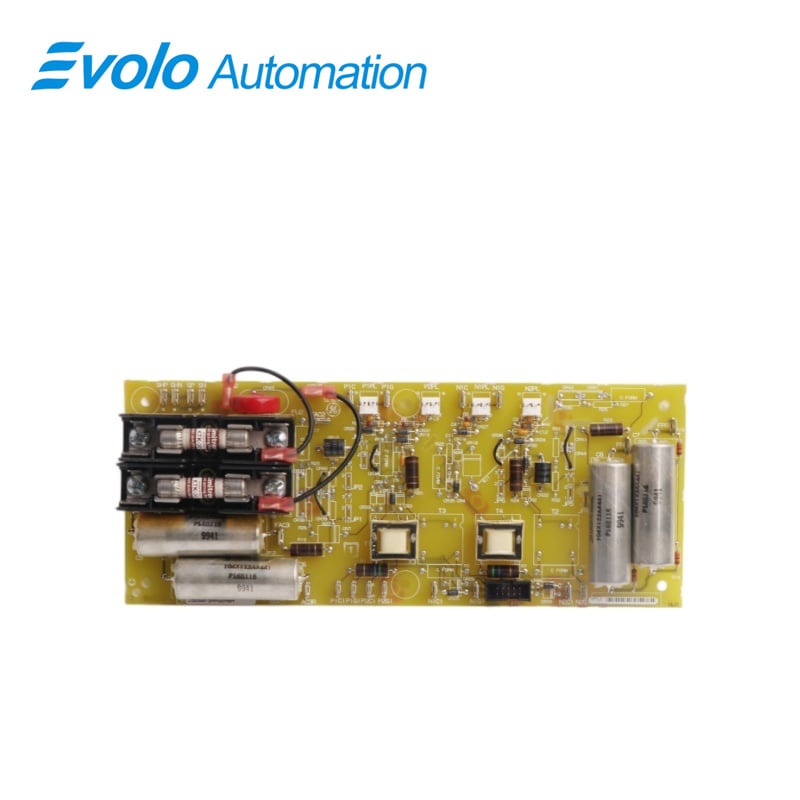

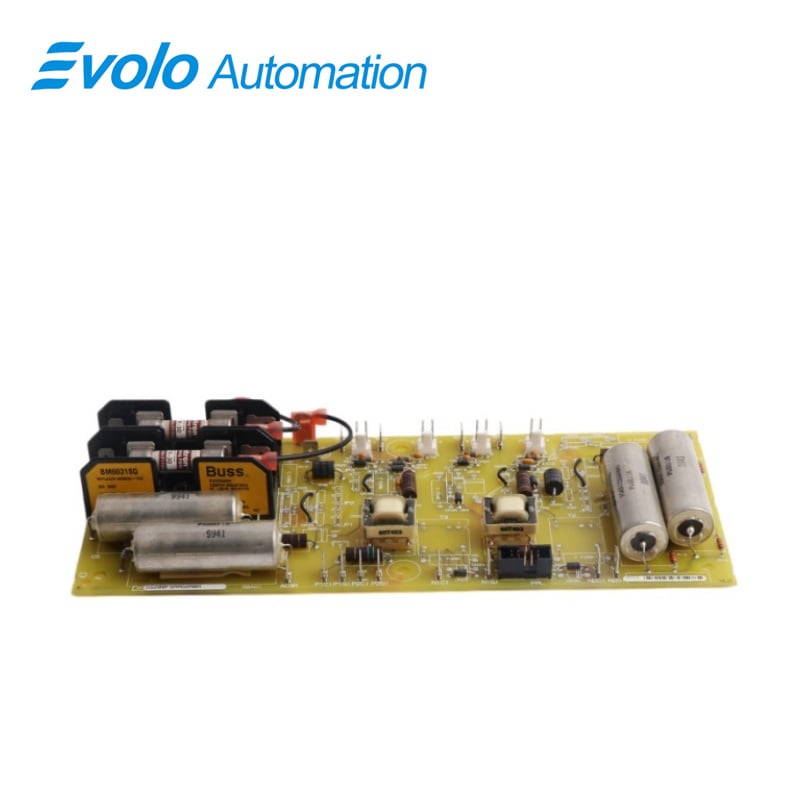

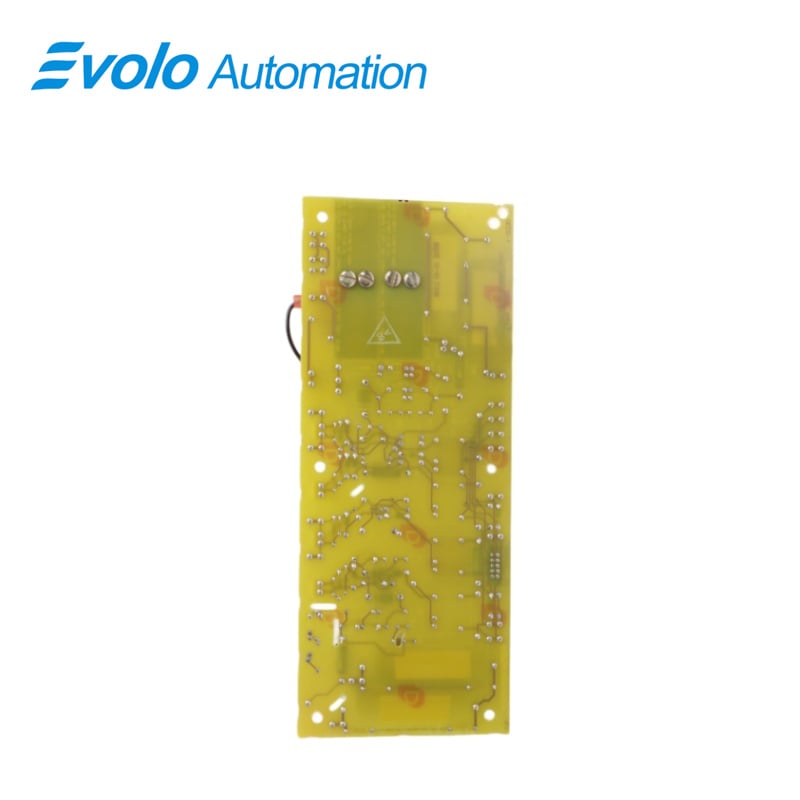

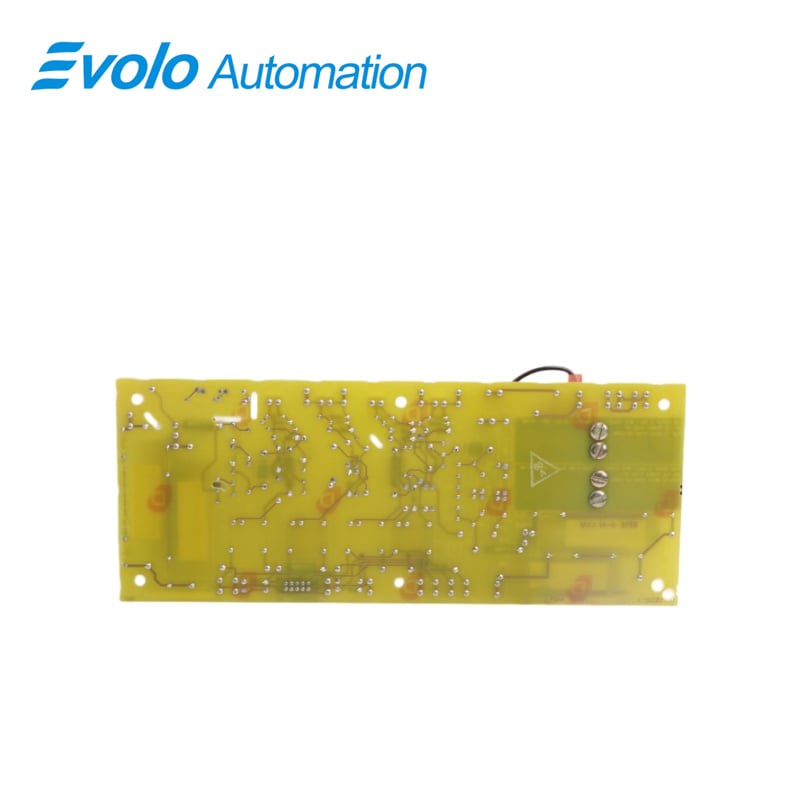

DS200FSAAG2ABA DS2020FECNRX010A is 'n Veldvoorsieningsversterkerbord wat deur GE onder die aandrywingbeheerstelsel ontwikkel is. 'n Veldvoorsieningsversterkerbord is 'n komponent wat algemeen in turbinebeheerstelsels voorkom. Sy hoofdoel is om die lae-spanningsein te versterk wat vanaf die veldvoorsiening ontvang word, en 'n hoë-spanning-uitset aan die turbinebeheerstelsel te verskaf. Dit is gewoonlik naby die turbinebeheerstelsel se spanningreguler geleë, waar dit die lae-spanningsein ontvang. Dit versterk die sein na die toepaslike vlak wat deur die beheerstelsel benodig word en verskaf 'n stabiele en betroubare kragbron vir die stelsel. Dit is 'n tipe veldontsteekapparaat wat vir gebruik in industriële kragopwekking- en -verspreidings-toepassings ontwerp is. Dit het 'n 24 A NRX-vermoë en maak dit 'n ideale keuse vir gebruik in uitdagende industriële omgewings waar hoë-stroomladinge algemeen voorkom. Dit beskik ook oor 'n 10 A shunt, wat addisionele beskerming teen elektriese oorbelasting en ander soorte skade bied. Dit help om te verseker dat die toestel betroubaar en langlaastend bly, selfs wanneer dit onder uitdagende bedryfsomstandighede gebruik word.

Toepassings

Termiese en Gas-kragstasies: Geïntegreer in die GE Mark V-beheerstelsel vir die bestuur van generator-uitstoot in gas- en stoomturbinemotore.

Windkragstasies: Gebruik vir outomatiese aandrywingstel en beheer van windturbinemotore.

Kernkragstasies: As deel van die beheerstelsel in digitale kragsentra, wat stabiele kragomsetting waarborg.

Swaar nywerheid en vervaardiging: Groot fabriek-aandrywingstelsels: Gebruik vir magnetiese veldstroomreëling van groot motoraandrywings in outomatiese fabrieke.

Olie en gas: Dryf kritieke groot sentrifugale toerusting in raffinaderye en pyplyn-kompressorstasies.

Eienskappe

1. Verskeie tande-tipe verbindings is ook op hierdie GE Lynbeskermingskaart ingesluit. Die kaart word op afstandhouers op 'n ander aandrywingkomponent gemonteer. Die sein-draad wat die kaart met die komponent waaraan dit gekoppel is, verbind, begin by die komponent waaraan dit vasgemaak is.

2. Die paneel en die komponent waaraan dit gekoppel is, produseer hitte en is bedoel om aan 'n hoë-spanningsstroom gekoppel te word. Gevolglik moet die aandrywing in 'n atmosfeer geplaas word met genoeg vryvloeiende lug om die aandrywing en sy komponente koel te hou. Nadat die aandrywing gemonteer is, sal u waarneem of dit koel bly of of die temperatuur styg tot by die hoë-temperatuurdrempel en dit afskakel.

3. Eerstens moet u bepaal of die aandrywing deur ander hitte-verwekkende toestelle omring sal word en of die komponente te naby aan mekaar sal wees. Selfs al produseer die toestelle hitte, moet daar plek wees vir die warm lug om te ontsnap. Lugsirkulasieventilators mag tussen die aandrywings en ander toestelle benodig word.

4. Kappe word soms gebruik om warm lug te versamel en na buite te laat uitwaai. Maak seker dat die kappe skoon is en groot genoeg om hul taak te verrig. Maak ook seker dat daar geen toestelle in omringende vertrekke is wat die mure verhit en sodoende bydra tot die hitte rondom die aandrywing nie.

5. Springverbindings en terminaalblokke: Verwys na 7 springverbindings en 2 terminaalblokke met elk 3 terminale. Die springverbindings is gemerk as JP1 tot JP7 en dien as verbindingsstukke of skakelaars om spesifieke instellings of verbindings op die bord te konfigureer. Die terminaalblokke verskaf 'n gerieflike manier om drade of kabels aan die bord te verbind, gewoonlik vir krag- of sein-doelwitte.

6. Pen-tipe-konnektore: Bevat 'n aantal pen-tipe-konnektore. Hierdie konnektore is ontwerp om elektriese verbindings met eksterne toestelle of komponente te stel. Hulle bestaan gewoonlik uit manlike en vroulike konnektore wat stewig in mekaar pas om betroubare sein- of krag-oordrag te verseker.

7. Montasie en afstandhouders: Geïnstalleer op afstandhouders, wat verhoogde ondersteunings is wat spasie tussen die bord en 'n ander dryfkomponent verskaf. Hierdie skikking laat behoorlike lugvloei om die bord toe, wat verkoeling bevorder en hitte-ophoping voorkom. Die afstandhouders verseker 'n veilige en stabiele bevestiging van die bord aan die dryfkomponent.

Kontak- en Solenoiduitsette

1. Vir kontak-uitsette gebruik die Mark V slegs magnetiese relais van die insteeksoort (geen vastestof-uitsette nie). Elke kontak is 'n drie-draad vorm C met 'n gemeenskaplike middelgeleier, een gewoonlik oop en een gewoonlik geslote kontak.

2. In 'n TMR-stelsel besluit elk van die drie beheerders R, S en T onafhanklik oor die toestand van die kontak-uitset, en die relaisbestuurder gee twee van die drie stemme. 'n Diagnostiese alarm word aangekondig indien daar 'n verskil van mening tussen die drie beheerders is.

3. Afhangend van die jumper-instellings wat op die terminaalborde gemaak word, kan sommige uitsette interne krag ontvang van óf 115 V óf 125 V wisselstroom. Transformator-meganiese relaiskontakte is vanaf die boks af gewaardeer.

Installasie en Omgewings-oorwegings

1. Montasie: Installeer die bord op afstandhouers wat stewig aan 'n ander komponent binne die aandrywingstelsel vasgemaak is,

2. Signaaldrade: Maak seker dat die signaaldrade wat aan die bord verbind is, vanaf die aangemekte komponent kom en dat die verbinding stewig en betroubaar is.

3. Hittegenerasie: Beide die bord en die aangegane komponent genereer hitte as gevolg van hoëspanningsstroomverbindings.

4. Verkoelingsvereiste: Om oorverhitting te voorkom, moet die dryf en sy komponente in 'n omgewing met vryvloeiende lug geplaas word vir doeltreffende verkoeling.

5. Temperatuurmonitering: Monitor die dryf se temperatuur noukeurig na installasie. Indien dit naby 'n hoëtemperatuurgrens kom, kan dit outomaties afskakel om beskadiging te voorkom.

6. Naburige toestelle: Kontroleer of omringende hittegenereerende toestelle die dryf se temperatuur kan beïnvloed. Verseker dat daar voldoende spasie tussen komponente is.

7. Ventilasie: Skep spasie vir verhitte lug om te ontsnap. Oorweeg om ventilators tussen drywe en ander toestelle te installeer om behoorlike ventilasie te verseker.

8. Ventilatorfunksionaliteit: Bevestig dat enige geïnstalleerde ventilators in staat is om genoeg lug te beweeg en in goeie werkingstoestand is om by die verkoeling te help.

9. Kap gebruik: Kappe kan gebruik word om verhitte lug uit die omgewing te versamel en af te voer indien dit nodig is om temperatuur te beheer.

10. Kap onderhoud: Skoon en onderhou kappe gereeld om seker te maak dat hulle korrek grootgemaak is en effektief funksioneer om hitte te versprei.

Toepassingsprogrammatuur

1. Toepassingsprogrammatuur word ontwikkel met behulp van interne sagtewareoutomatiseringstegnieke wat bewese GE-beheer- en beskermingsalgoritmes kies en integreer met die I/O-volgorde en vertonings vir elke toepassing. Vaste-puntdata kan teen 'n raamtempo van 62,5 ms (16 Hz) verwerk word. Die raamtempo is die tyd wat dit neem om beheerinvoere te lees, hulle te kondisioneer, toepassingsprogrammatuur uit te voer en uitvoerbevele na die beheerkranse te stuur. Terwyl die turbine loop, kan veranderinge aan die toepassingsprogrammatuur met wagwoordbeskerming aangebring word en na die beheermoduul afgelaai word.

2. Alle toepassingsprogrammatuur word in nie-volatiele EEPROM-geheue in die beheermoduul gestoor. Die toepassingsprogrammatuur word volgordegewys uitgevoer en word voorgestel in die vorm van 'n ladderdiagram. Onderhoudspersoneel kan analooglusse en volgorde-logika byvoeg of verander deur 'n biblioteek van sagtewarebouklippe te gebruik. Daar is ook wiskundige blokke beskikbaar. Die dokumentasie vir die toepassingsprogrammatuur, wat die primêre elementêre diagram, I/O-toekennings en instellings vir aanpassingskonstantes insluit, word direk uit die bronkode gegenereer en kan ter plekke gedruk word.

Gereelde vrae

V: Wat is DS200FSAAG2ABA DS2020FECNRX010A?

A: Dit is 'n Veldvoorsieningsversterkerkaart binne die Algemene Elektriese Aandrywingbeheerstelsel.

V: Wat is die konnektore op die GE Lynbeskermingskaart vir DS200FSAAG2ABA DS2020FECNRX010A?

A: Die kaart sluit verskeie tande-tipe konnektore in wat gebruik word om dit aan ander aandrywingkomponente en sein-draadte te verbind.

V: Hoe word die komponent vir DS200FSAAG2ABA DS2020FECNRX010A gemeen?

A: Dit is gemonteer op afstandhouders op 'n ander dryfkomponent.

V: Wat is die doel van die sein-draad wat die bord aan die komponent vir DS200FSAAG2ABA DS2020FECNRX010A verbind?

A: Die sein-draad word gebruik om inligting en bevele tussen die GE Lynbeskermingsbord en die komponent waaraan dit gekoppel is, oor te dra.

V: Hoekom is dit belangrik om te verseker dat die module koel bly vir DS200FSAAG2ABA DS2020FECNRX010A?

A: Die GE Dryfbeheerstelsel en sy komponente produseer hitte en is ontwerp om by hoë spanninge te werk. Indien die temperatuur binne die dryfkas te hoog styg, kan die stelsel afskakel of beskadig raak.
