Přehled
Místo původu: |
USA |
Název značky: |
Ge |
Typ modelu: |
DS200PTBAG1ADC |
Podrobnosti o obalu: |
Originální nový, továrně zalepený |
Dodací doba: |
5-7 dní |
Podmínky platby: |
T/T |
Dodací schopnost: |
Skladem |
Specifikace
|
Část č. |
DS200PTBAG1ADC |
|
Výrobce: |
General Electric |
|
Série: |
Mark V |
|
Typ produktu: |
Ukončovací deska |
|
Země/oblast výroby: |
Spojené státy |
|
Rozměry (cm): |
28,8 × 7,2 × 3,8 |
|
Hmotnost (kg): |
0.32 |
|
Jádrové signály ukončeny prostřednictvím: |
Modulu ukončení ochrany (PTBA) |
|
Připojené desky: |
TCEB, TCTG |
|
Vstupní signály: |
Otáčky hřídele vysokotlakého a nízkotlakého stupně, detekce plamene, napětí generátoru a sběrnice, proudy generátoru |
|
Připojení signálů otáček: |
Jádro navíc připojeno |
|
Výstupy pro vypnutí: |
Signály výstupů pro vypnutí a signály uzavření jističe generátoru |
|
Montáž senzorů: |
Senzory otáček turbínového hřídele jsou obvykle montovány na desku PTBA jádra P1 |
|
Konektorové svorkovnice: |
2 svorkovnice, každá s 72 signálními vodiči |
|
10pinové konektory: |
3 (JJR, JJT, JJS) |
|
Další svorky: |
Svorkové kolíky pro 6 signálních vodičů |
|
Rozměry (palec): |
výška 3 palce, šířka 11,5 palce |
|
Vestavěné otvory: |
1 otvor v každém rohu pro upevnění desky k držáku |
|
Označení svorkovnic: |
TB1, TB2 |
|
Příklad označení svorky: |
TB1 27, TB2 70 |
|
Vlastní hardware: |
Hardwarový skokový propojka s ručním přepínáním |
|
Funkce skokového propojky: |
Ovládá zvukové poplachové zařízení / houkačku |
|
Ovládání houkačky: |
K potlačení houkačky odstraňte hardwarovou skokovou propojku |
Popis

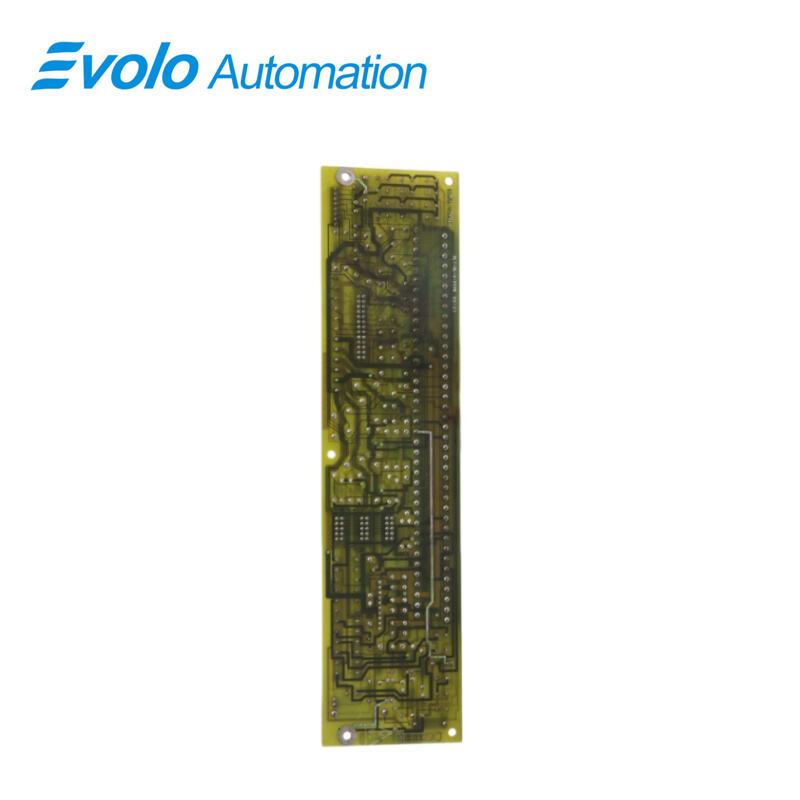

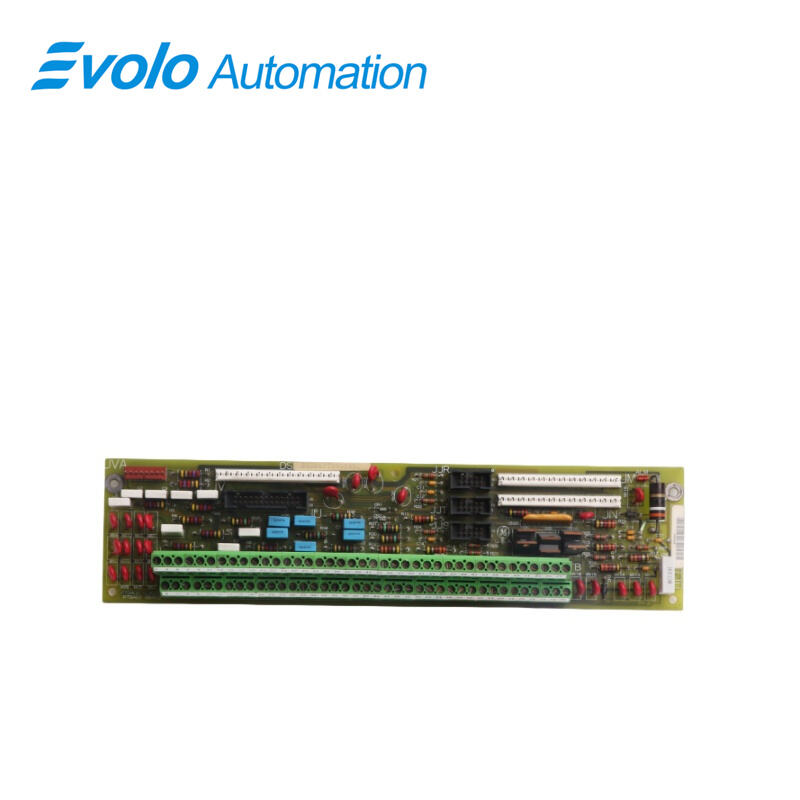

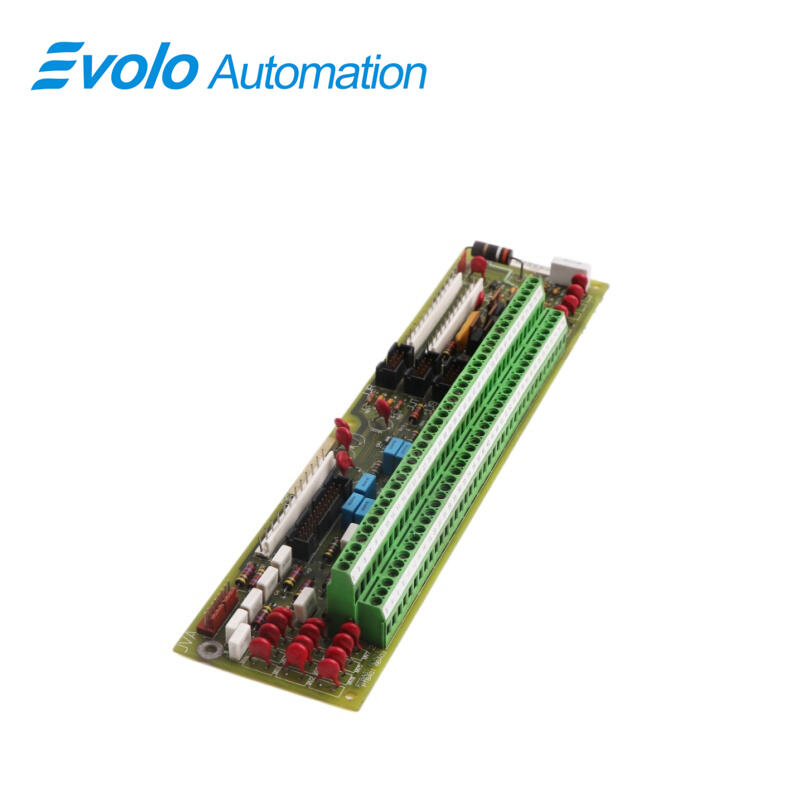

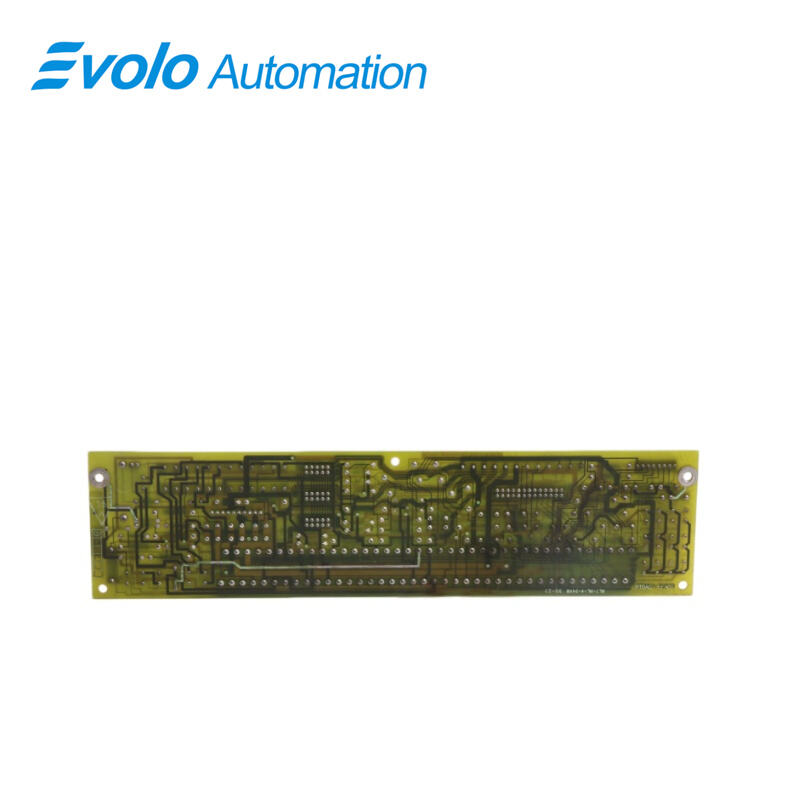

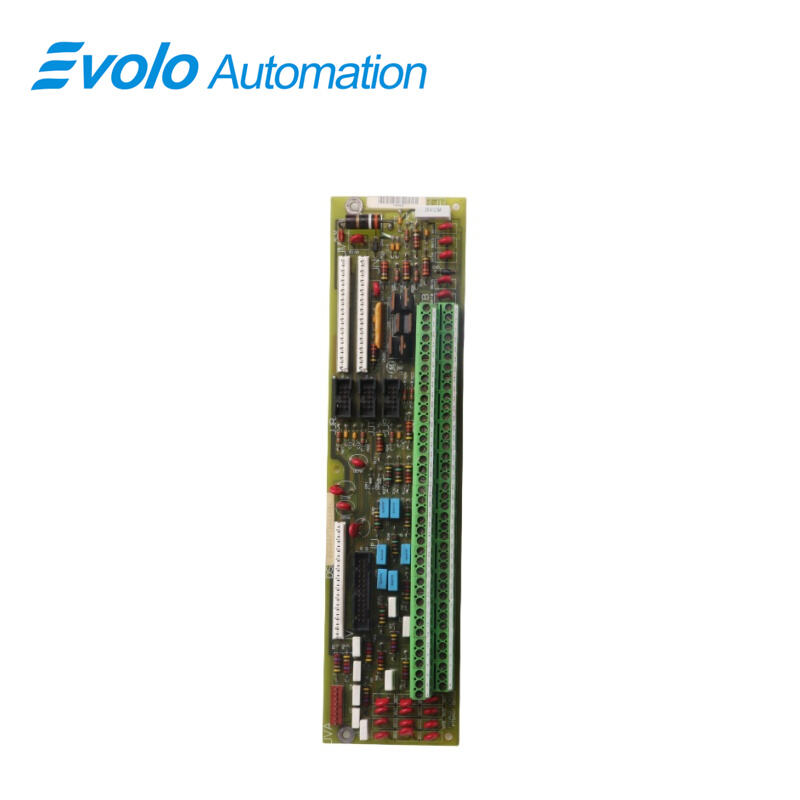

DS200PTBAG1ADC je ochranní terminálová deska pro jádro vyráběná společností General Electric jako součást řady Mark V používané v systémech řízení plynových turbín. Signály pro jádro jsou ukončeny modulem pro ukončení ochranných signálů (PTBA), který je umístěn v jádru. Na terminálové desce PTBA, která je připojena k desce TCEB, jsou vstupní signály pro otáčky hřídele vysokotlaké a nízkotlaké části, detekci plamene, napětí generátoru a sběrnice a proudy generátoru. Jádro je navíc připojeno k signálům otáček. Deska pro vypnutí turbíny (TCTG) v jádru je umístěna přímo za terminálovou deskou PTBA a zpracovává externí vstupní signály pro vypnutí, signály generátoru a sběrnice a signály pro uzavření jističe generátoru. Přes terminálovou desku PTBA deska TCTG zapisuje výstupní signály pro vypnutí a signály pro uzavření jističe generátoru do zařízení. Pomocí hardwarového skoku (jumperu) na desce PTBA je napájen zvukový poplach (siréna) na desce TCEB.
Použití
Aplikace v energetickém průmyslu:
Řízení plynového/parního turbosoustrojí: Jako součást systému Mark V přijímá napájení 125 V DC nebo 115 V/230 V AC z elektrické sítě elektrárny a předává ho napájecím deskám (např. PCCA nebo GDPA) pro další zpracování.
Řízení budicího systému: Poskytuje centralizovaný připojovací bod pro řídicí obvod budicí jednotky.
Aplikace pro těžký průmysl:
Velké pohonné sestavy: Integrovány do pohonné sestavy Directo-Matic 2000 pro přívod výkonu do řídicího obvodu motoru.
Stanice pro tlakové napouštění oleje/plynu: Slouží jako centrální rozhraní pro napájecí vedení v řídicích skříních kritických rotačních strojů.
KONEKTORY PTBA
JJR – Zapisuje signály otáček vysokotlakého a nízkotlakého hřídele na desku TCQE v jádru,
JM – Čte a zapisuje výstupy nouzového odstavení do/z desky TCTG v jádru, stejně jako signály generátorového jističe (52GL).
JN – Čte a zapisuje externí signály odstavení do/z desky TCTG v jádru, zapisuje povolovací signál do sirény a čte a zapisuje signály generátorového jističe (G125P)
JU – Zapisuje povolení zvukového poplachového signálu (hupání), detekci plamene a nouzový signál přeřazení nad maximální otáčky na desku TCEB v jádru.
JV – Zapisuje proudové signály PT a CT, stejně jako signály napětí generátoru a sběrnice na desku TCEB v jádru.
JVA – Rozvádí stejnosměrné napětí 335 V ze desky TCEB v jádru P1 k zařízením pro detekci plamene.
JJs/T – Používá se zřídka.
Nastavené hodnoty pro primární a nouzové překročení rychlosti
Řídicí systém Mark V LM nabízí primární a nouzovou elektronickou ochranu proti překročení otáček pro až dvě turbínové hřídele na dvou samostatných úrovních. Bloky jazyka Big Block Language (BBL) pro ochranu proti překročení otáček v řídicím procesoru CSP provádějí primární detekci překročení otáček a spouštějí vypnutí turbíny. Tyto bloky využívají senzory otáček turbínové hřídele, které jsou obvykle umístěny na terminálové desce PTBA jádra P1. Nastavené hodnoty pro vypnutí turbíny pro tyto bloky jsou určeny řídicími konstantami. Filtr a měřítko na vstupně-výstupní (I/O) desce převádí pulzy magnetického senzoru otáček na procenta jmenovitých otáček hřídele. Blok CSP pro ochranu proti překročení otáček spustí vypnutí turbíny, jakmile převedený signál otáček turbínové hřídele překročí nastavenou hodnotu řídicí konstanty.
Nejčastější dotazy
Otázka: Jaký je účel ukončovací desky DS200PTBAG1ADC?
Odpověď: Ukončovací deska je navržena pro jádro P nebo nezávislý modul ochrany.
Otázka: Jaké různé typy ukončovacích signálů lze najít na ukončovací desce DS200PTBAG1ADC?
A: Deska obsahuje magnetické snímače překročení rychlosti, detektory plamenů, napětí sběrnice, napětí generátoru a proud, stejně jako synchronizační signály, ochranné vstupy, funkce povolení/zakázání poplachů a polohy hardwarových skokových spojek.
Q: Jakou roli hraje ukončovací deska DS200PTBAG1ADC při ochraně proti překročení rychlosti?
A: Připojení tří magnetických snímačů otáček k desce umožňuje ochranu proti překročení rychlosti.
