सिमेंस सिमैडाइन डी 6डीडी1606-3एसी0 आईटी41 विस्तार मॉड्यूल

अवलोकन

सिमैडाइन डी • आईटी41 विस्तार

सिमेंस 6डीडी1606-3एसी0 आईटी41 विस्तार मॉड्यूल

सिमैडाइन डी पीएम5 और पीएम6 सीपीयू के लिए मिश्रित एनालॉग, बाइनरी और इंक्रीमेंटल-एन्कोडर इंटरफ़ेस।

एक नज़र में

ब्रांड	Siemens
मॉडल	6DD1606-3AC0
उत्पाद प्रकार	आईटी41 विस्तार मॉड्यूल
मुख्य कार्य	मिश्रित एनालॉग, बाइनरी और वृद्धि-एन्कोडर इनपुट/आउटपुट
संगत श्रृंखला	सिमेंस सिमाडाइन डी पीएम5 और पीएम6 सीपीयू मॉड्यूल

सिग्नल मिश्रण

एनालॉग और बाइनरी इनपुट/आउटपुट तथा चार एन्कोडर कनेक्शन।

एन्कोडर सेटअप

कोडिंग प्लग 5 वोल्ट या 15 वोल्ट एन्कोडर सिग्नल चुनते हैं।

मॉड्यूल कनेक्शन

एक्स6 और एक्स7 क्षेत्र सिग्नल को इंटरफ़ेस मॉड्यूल के माध्यम से मार्गदर्शित करते हैं।

उत्पाद अवलोकन

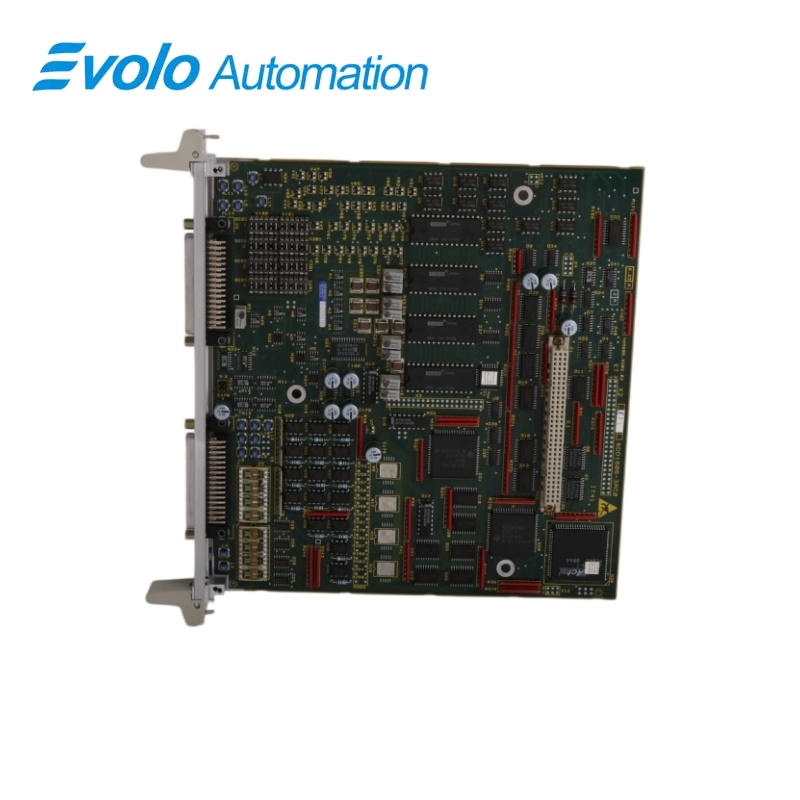

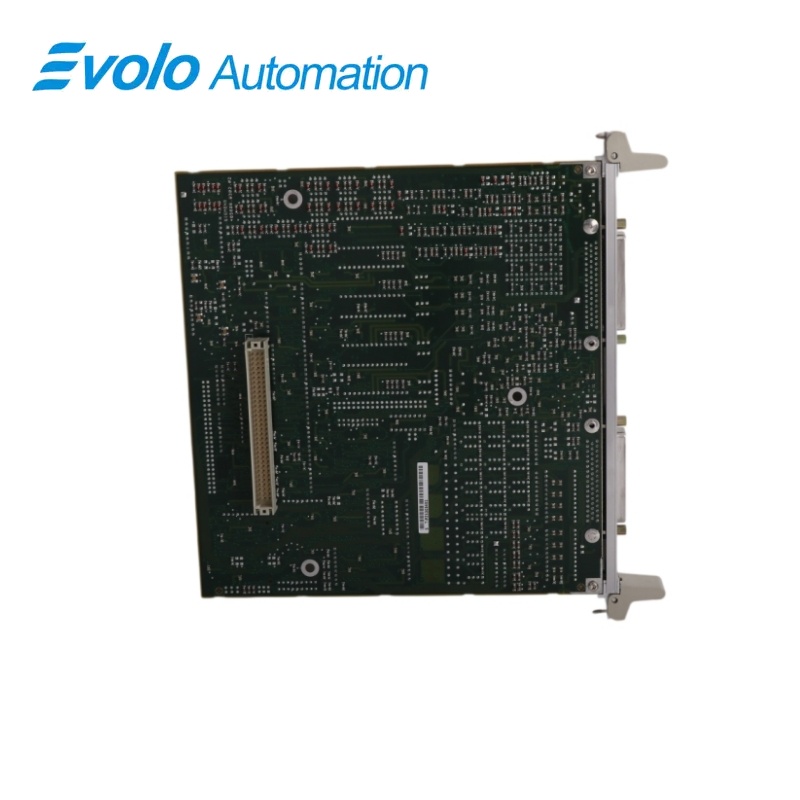

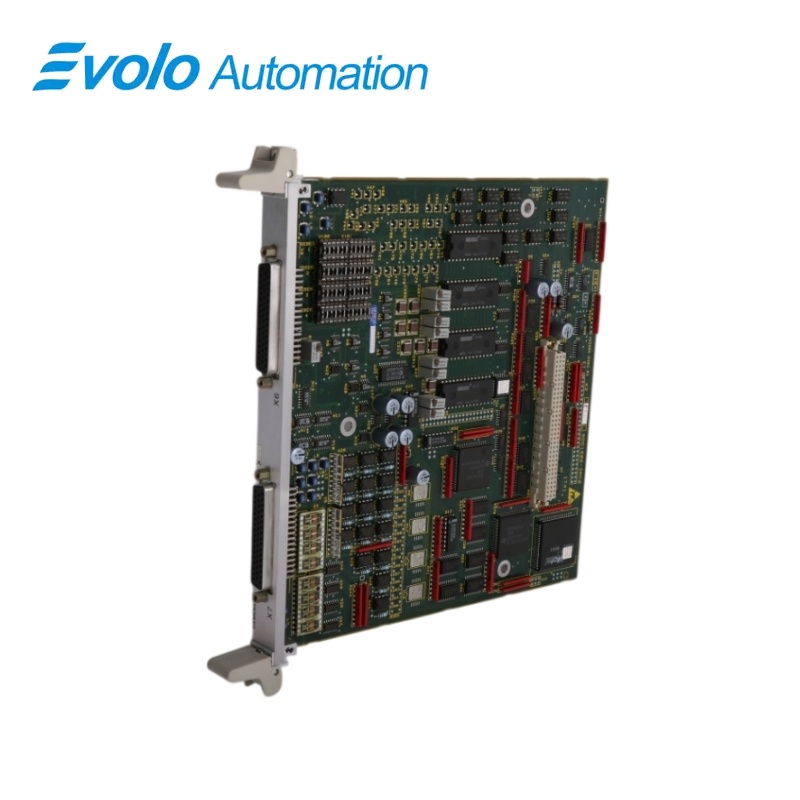

6DD1606-3AC0 यह सिमेंस सिमाडाइन डी आईटी41 विस्तार मॉड्यूल है, जो पीएम5 और पीएम6 सीपीयू के लिए है। यह सीपीयू असेंबली में एनालॉग इनपुट और आउटपुट, बाइनरी इनपुट और आउटपुट, तथा वृद्धि-एन्कोडर कनेक्शन जोड़ता है।

बोर्ड निगरानी ट्रैक के साथ चार एन्कोडर चैनल प्रदान करता है, प्रत्येक एन्कोडर के लिए एक अलार्म इनपुट और प्रत्येक एन्कोडर के लिए एक अलार्म-रीसेट आउटपुट। एक सीपीयू मॉड्यूल पर अधिकतम दो आईटीxx विस्तार मॉड्यूल लगाए जा सकते हैं।

आदेश देने पर ध्यान केंद्रित करें: प्रतिस्थापन बोर्ड का चयन करने से पहले मौजूदा सीपीयू, आईटीxx स्टैक, एन्कोडर सिग्नल वोल्टेज और एक्स6/एक्स7 इंटरफ़ेस-मॉड्यूल कनेक्शन को सुनिश्चित करें।

मुख्य कार्य

एनालॉग और बाइनरी सिग्नल विस्तार

चार एनालॉग इनपुट, चार एनालॉग आउटपुट, सोलह बाइनरी इनपुट और सोलह बाइनरी आउटपुट पीएम5 या पीएम6 सीपीयू आई/ओ का विस्तार करते हैं।

चार इंक्रीमेंटल-एन्कोडर चैनल

प्रत्येक चैनल चतुर्भुज ए/बी ट्रैक्स को संसाधित कर सकता है, जिसमें वैकल्पिक शून्य पल्स या अलग-अलग अग्र और पश्च पल्स शामिल हो सकते हैं।

चयन योग्य एन्कोडर इंटरफ़ेस वोल्टेज

दो कोडिंग प्लग 5 वोल्ट या 15 वोल्ट एन्कोडर के लिए रिसीव-ड्राइवर व्यवस्था का चयन करते हैं; कारखाने की स्थिति 15 वोल्ट है।

आधिकारिक विशिष्टताएँ

माउंटिंग स्लॉट अध्यापित	1
आयाम (चौड़ाई × ऊंचाई × गहराई)	20.14 × 233.4 × 220 मिमी
लगभग वजन	0.6 KG
5 वोल्ट आपूर्ति	4.75–5.25 वोल्ट; सामान्य धारा 420 मिलीएम्पियर
15 वोल्ट आपूर्ति	14.4–15.6 वोल्ट; सामान्य धारा 450 मिलीएम्पियर और एन्कोडर भार के साथ
एन्कोडर आपूर्ति भार सीमा	अधिकतम 100 मिलीएम्पियर; इलेक्ट्रॉनिक रूप से सीमित
ऋणात्मक 15 वोल्ट आपूर्ति	−15.6 से −14.4 वोल्ट; सामान्य धारा 175 मिलीएम्पियर
बाहरी 24 वोल्ट आपूर्ति	20–30 वोल्ट; सामान्य धारा 100 मिलीएम्पियर और द्विआधारी-निर्गम धाराओं के साथ
एनालॉग इनपुट चैनल	4 अंतरात्मक, गैर-वियोजित निवेश
एनालॉग इनपुट रेंज	−10 वोल्ट ±4 एलएसबी से +10 वोल्ट ±4 एलएसबी तक
एनालॉग इनपुट प्रतिरोध	470 किलोओम
एनालॉग इनपुट फ़िल्टर	−3 डीबी बिंदु पर 1.5 किलोहर्ट्ज़
एनालॉग इनपुट रिज़ॉल्यूशन	12 बिट्स
अधिकतम एनालॉग इनपुट परिवर्तन समय	45 माइक्रोसेकंड
एनालॉग आउटपुट चैनल	4 गैर-अलग किए गए आउटपुट जिनके साथ संबद्ध ग्राउंड टर्मिनल हैं
एनालॉग आउटपुट रेंज और धारा	−10 से +10 वोल्ट; ±10 मिलीएम्पियर
एनालॉग आउटपुट रिज़ॉल्यूशन	16 बिट्स
बाइनरी इनपुट चैनल और रेटिंग	16 गैर-अलग किए गए इनपुट; 24 वोल्ट डीसी नाममात्र
बाइनरी आउटपुट चैनल और धारा	16 गैर-अलग किए गए आउटपुट; प्रति सक्रिय आउटपुट 50 मिलीएम्पियर नाममात्र
एन्कोडर ट्रैक आवृत्ति	अधिकतम 1 मेगाहर्ट्ज़

आधिकारिक स्रोत: सीमेंस सिमैडाइन डी हार्डवेयर मैनुअल, आईटी41 खंड 5.3 और तकनीकी डेटा 5.3.6 .

अक्सर पूछे जाने वाले प्रश्न

मैं 6DD1606-3AC0 के साथ कौन-कौन से सीपीयू मॉड्यूल का उपयोग कर सकता हूँ?

विस्तार मॉड्यूल एक सिमैडाइन डी पीएम5 या पीएम6 सीपीयू पर लगाया जाता है, जिसमें प्रति सीपीयू अधिकतम दो आईटीxx मॉड्यूल हो सकते हैं।

क्या 6DD1606-3AC0 शून्य पल्स के साथ वृद्धिशील एन्कोडर पढ़ सकता है?

हाँ, मॉड्यूल ए और बी ट्रैक्स को स्वीकार करता है जो 90 डिग्री से विस्थापित होते हैं और एक वैकल्पिक शून्य पल्स को भी स्वीकार करता है।

मैं 6DD1606-3AC0 पर 5 वोल्ट एन्कोडर का चयन कैसे करूँ?

एन्कोडर को जोड़ने से पहले 5 वोल्ट संचालन के लिए दोनों कोडिंग प्लग्स की स्थिति निर्धारित करें, क्योंकि कारखाने की सेटिंग 15 वोल्ट का चयन करती है।

6DD1606-3AC0 के लिए अधिकतम एन्कोडर ट्रैक आवृत्ति क्या है?

मॉड्यूल एन्कोडर ट्रैक आवृत्ति को 1 मेगाहर्ट्ज़ तक स्वीकार करता है।

कौन सा केबल 6DD1606-3AC0 के X6 सिग्नल्स को जोड़ सकता है?

एक SC49 प्लग-इन केबल X6 को एन्कोडर और एनालॉग-आउटपुट सिग्नल्स के लिए दो SU10 इंटरफ़ेस मॉड्यूल्स से जोड़ती है।

क्या मैं 6DD1606-3AC0 के X7 सिग्नल्स को कई इंटरफ़ेस मॉड्यूल्स के माध्यम से रूट कर सकता हूँ?

हाँ, एक SC54 केबल X7 को पाँच संगत इंटरफ़ेस मॉड्यूल्स तक जोड़ सकती है।

6DD1606-3AC0 के शोर-प्रतिरोधी संचालन के लिए कौन सा माउंटिंग चरण आवश्यक है?

निर्दिष्ट दूरी के टुकड़ों का उपयोग करके मॉड्यूल असेंबली को सबरैक में दृढ़ता से बोल्ट करें।

संगतता एवं ऑर्डरिंग नोट्स

6DD1606-3AC0 के ऑर्डर करने से पहले: PM5 या PM6 CPU, ITxx स्टैक, एन्कोडर वोल्टेज और X6/X7 फ़ील्ड वायरिंग को स्थापित SIMADYN D असेंबली के साथ मिलाएँ।

6DD1606-3AC0 के लिए संगतता जाँच सूची

• एक PM5 या PM6 CPU पर दो से अधिक ITxx एक्सपैंशन मॉड्यूल्स को माउंट न करें; प्रत्येक ITxx एक अतिरिक्त स्लॉट घेरता है।
• 5 वी एन्कोडर को कनेक्ट करने से पहले दोनों एन्कोडर कोडिंग प्लग्स की जाँच करें; कारखाने की स्थिति 15 वी के लिए है।
• X6 के लिए SU10 इंटरफ़ेस मॉड्यूल के साथ SC49 का उपयोग करें; आवश्यक सिग्नल रूटिंग के अनुसार X7 के लिए SC49 या SC54 और संगत इंटरफ़ेस मॉड्यूल का चयन करें।
• शोर-प्रतिरोधी संचालन के लिए मॉड्यूल असेंबली को निर्दिष्ट दूरी के टुकड़ों के साथ कसें और इसे सबरैक में सुरक्षित रूप से बोल्ट करें।
