DS200SDCCG1A ड्राइव नियंत्रण कार्ड

अवलोकन

मूल स्थान:	अमेरिका
ब्रांड का नाम:	जीई
मॉडल नंबर:	DS200SDCCG1A
पैकिंग विवरण:	मूल नया कारखाना सील
डिलीवरी समय:	5-7 दिन
भुगतान शर्तें:	T/T
सप्लाई क्षमता:	स्टॉक में

विशिष्टताएँ

विवरण

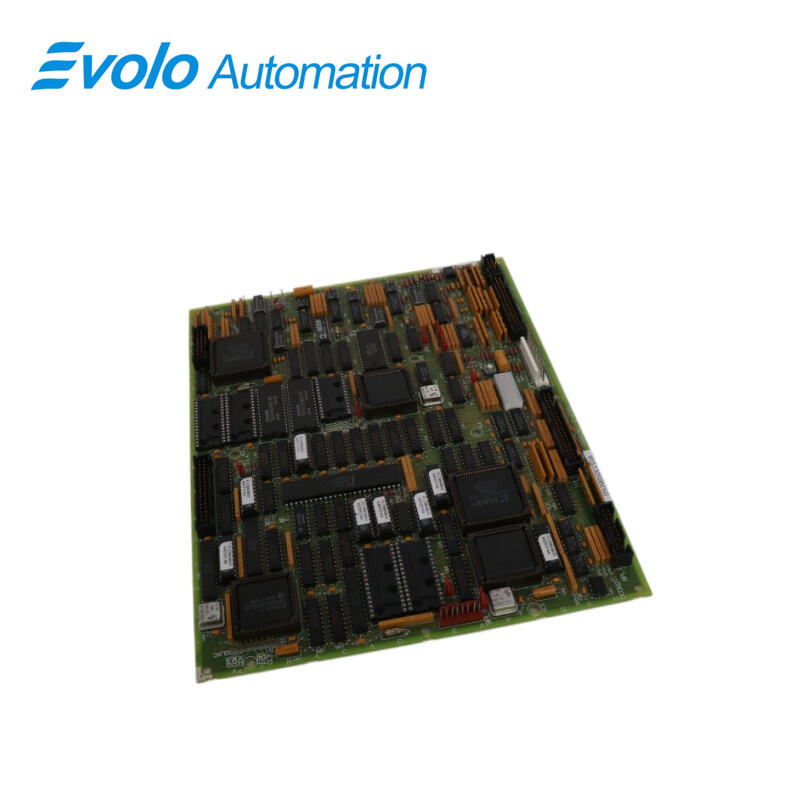

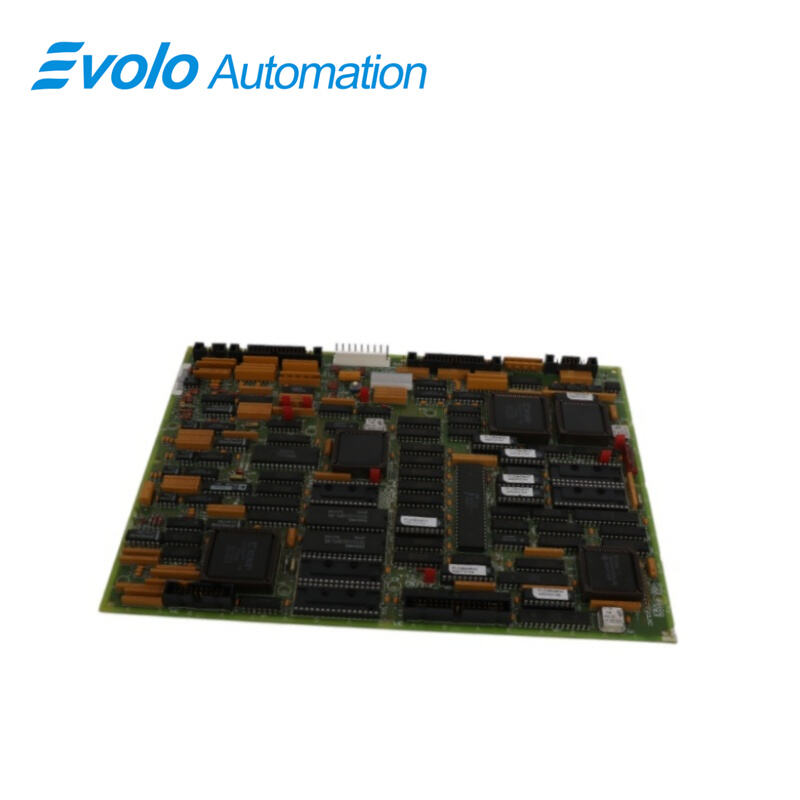

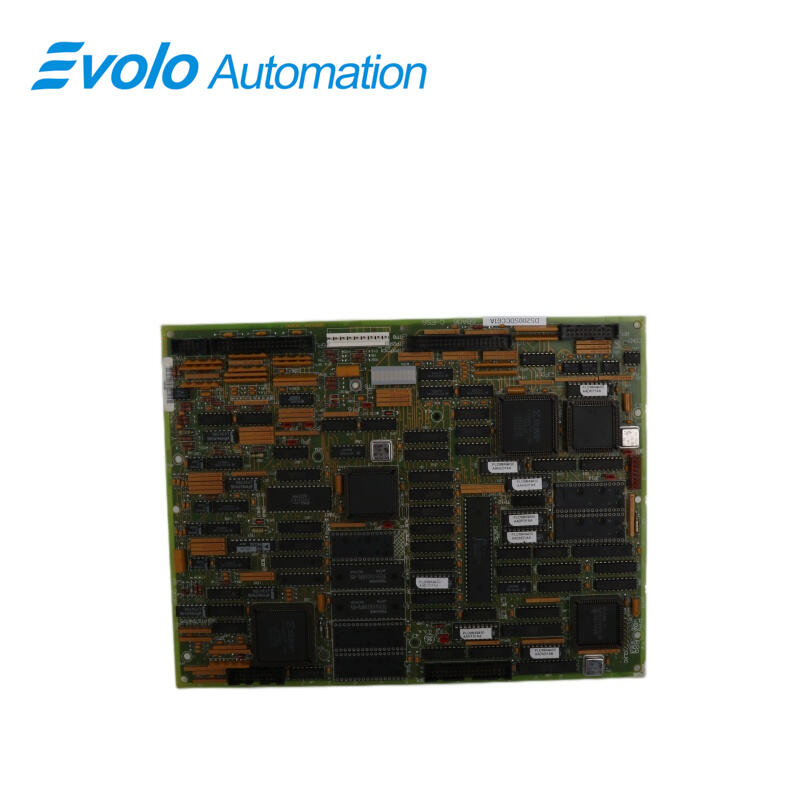

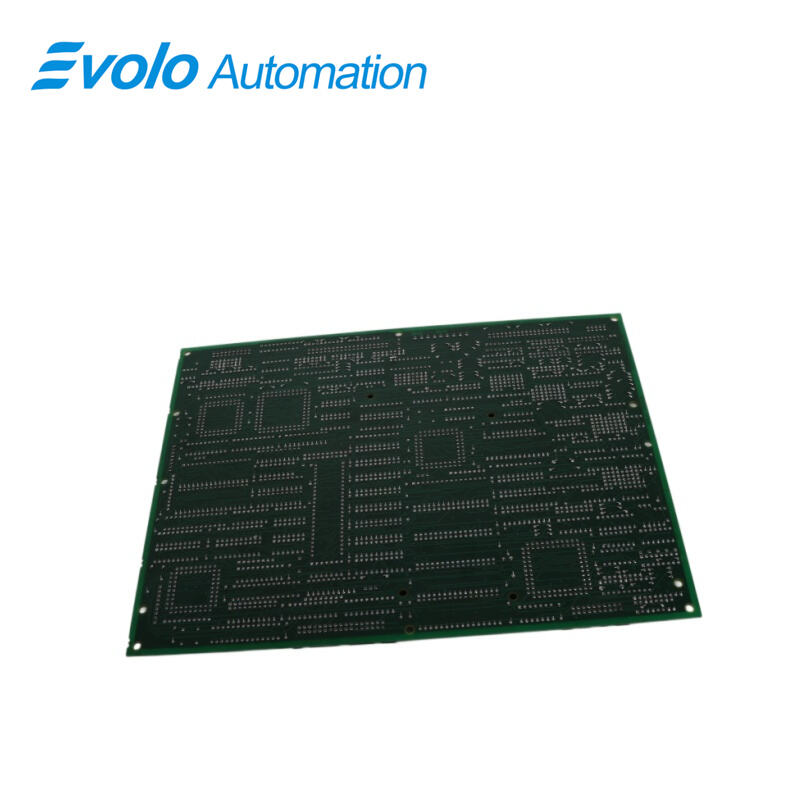

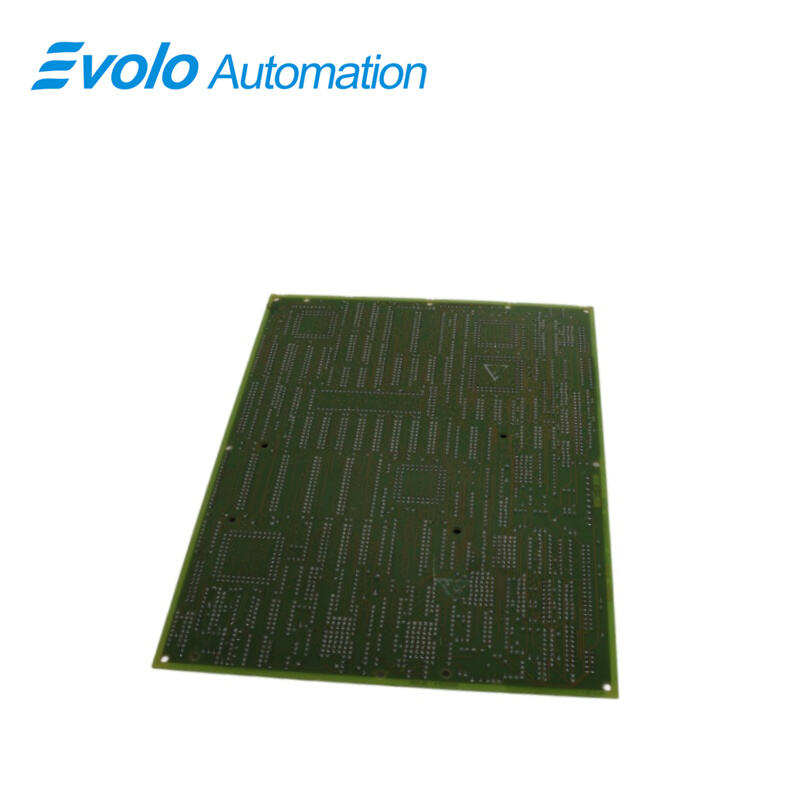

DS200SDCCG1A एक ड्राइव नियंत्रण कार्ड है जिसे जनरल इलेक्ट्रिक द्वारा स्पीडट्रॉनिक नियंत्रण प्रणालियों में उपयोग के लिए मार्क V श्रृंखला के हिस्से के रूप में निर्मित और डिज़ाइन किया गया है। ड्राइव नियंत्रण कार्ड (SDCC), मुख्य प्रोसेसर बोर्ड, EX2000 के मुख्य रूप से नियंत्रण के लिए आवश्यक इलेक्ट्रॉनिक्स को संग्रहित करता है। इसमें तीन डुअल-पोर्टेड RAM-संबद्ध 16-बिट माइक्रोप्रोसेसर और संबंधित सर्किट्री शामिल हैं। इसमें सामान्य उद्देश्य के इंटरफ़ेस सर्किट्री भी शामिल है, जिसे विभिन्न प्रकार की उत्तेजना प्रणालियों के निर्माण के लिए अन्य सर्किट बोर्ड्स से जोड़ा जा सकता है। यह इंटरफ़ेस सर्किट्री उत्तेजक (एक्साइटर) और ग्राहक के I/O का प्रबंधन करती है। प्रोसेसिंग शक्ति को बढ़ाने के लिए दो बाहरी डुअल-पोर्टेड RAM भी उपयोग में लाई जाती हैं। SDCC में अन्य बोर्ड्स के साथ जुड़ने के लिए इंटरफ़ेस सर्किट्री भी होती है, जो विभिन्न प्रकार की AC और DC मोटर ड्राइव विन्यास प्रदान करती है। यह इंटरफ़ेस सर्किट्री ड्राइव, मोटर और ग्राहक के I/O सिग्नल्स के नियमन, प्रसंस्करण और नियंत्रण का कार्य करती है। (TC2000 अनुप्रयोगों में, तीन प्राथमिक माइक्रोप्रोसेसर्स और इंटरफ़ेस सर्किट्री का उपयोग अतिरिक्त कार्यों को करने के लिए किया जाता है।)

अनुप्रयोग

विद्युत उद्योग:

टर्बाइन नियंत्रण: GE मार्क V नियंत्रण कैबिनेट में स्थापित, गैस टर्बाइन या भाप टर्बाइन के संचालन तर्क (जैसे, प्रारंभ, समकालिकता, लोडिंग) को सीधे प्रबंधित करता है।

उत्तेजना प्रणाली: जनरेटर उत्तेजना कैबिनेट के भीतर चुंबकीय क्षेत्र धारा की आवश्यकता की गणना करती है और पावर ब्रिज को ट्रिगर पल्स भेजती है।

भारी औद्योगिक ड्राइव्स:

बड़े मोटर नियंत्रण: डायरेक्टो-मैटिक 2000 ड्राइव के कोर के रूप में, इस्पात कारखानों, कागज कारखानों या खदानों में बड़े AC/DC मोटरों को नियंत्रित करने के लिए उपयोग किया जाता है।

सिग्नल समन्वयन: टैकोमीटर, तापमान सेंसर और दाब ट्रांसमीटर से प्रतिक्रिया प्राप्त करता है और ड्राइव आउटपुट को वास्तविक समय में समायोजित करता है।

ड्राइव नियंत्रण प्रोसेसर (DCP)

एक 80C186 माइक्रोकंट्रोलर (U1) डिजिटल और एनालॉग दोनों I/O का उपयोग करता है तथा कई अंतर्निर्मित पेरिफेरल सुविधाएँ प्रदान करता है। इन सुविधाओं में डायरेक्ट मेमोरी एक्सेस (DMA) कंट्रोलर, टाइमर/काउंटर, एक इंटरप्ट कंट्रोलर, वेट-स्टेट जनरेटर्स और चिप सिलेक्ट्स के लिए एड्रेस डिकोडिंग शामिल हैं। उपयोगकर्ता इंटरफेस, बाह्य नियामक लूप (जैसे गति और स्थान), और सिस्टम-स्तरीय संचालन DCP सॉफ्टवेयर का हिस्सा हैं।

1. मोटर कंट्रोल प्रोसेसर (MCP): एक माइक्रोकंट्रोलर (U21), जो 80C196 पर आधारित है और उच्च-गति, पारंपरिक, एनालॉग और डिजिटल I/O के साथ-साथ टाइमर/काउंटर और वॉचडॉग टाइमर की सुविधा प्रदान करता है। MCP सॉफ्टवेयर में मोटर/प्रौद्योगिकी-विशिष्ट संचालन जैसे डीसी फेज नियंत्रण, एसी मोशन नियंत्रण और एसी सामान्य उद्देश्य, साथ ही वर्तमान नियामक जैसे आंतरिक लूप शामिल हैं।

2. सह-मोटर प्रोसेसर (CMP): मोटर नियंत्रण एल्गोरिदम के लिए, जो MCP के लिए बहुत जटिल हैं, एक TMS32002 सिग्नल प्रोसेसर (U35) गणित-गहन संचालन करता है। केवल तभी जब ड्राइव को अतिरिक्त प्रोसेसिंग शक्ति की आवश्यकता होती है, SDCC इस प्रोसेसर और उसके साथ जुड़े इलेक्ट्रॉनिक्स का उपयोग करता है। केवल इसका EPROM और MCP/CMP डुअल-पोर्टेड RAM CMP इंटरफ़ेस के लिए उजागर किए गए हैं।

3. DS215SDCC कार्ड के ऑनबोर्ड सॉफ़्टवेयर के लिए पाँच मेमोरी चिप्स होती हैं: एक EEPROM (U9) फ़ील्ड-समायोज्य सेटिंग्स को संग्रहीत करती है, और चार EPROMs (U11, U12, U22 और U23) में कारखाने द्वारा प्रोग्राम किए गए कॉन्फ़िगरेशन डेटा होते हैं। ये मेमोरी चिप्स SDCC पर सॉकेट्स में स्थित हैं।

कनेक्शन

आठ कनेक्टर्स (जिन्हें _PL के रूप में चिह्नित किया गया है) SDCC को अन्य नियंत्रक बोर्ड्स और बाहरी सिग्नल्स से जोड़ते हैं। कनेक्शन की स्थितियाँ चित्र 3 में दर्शाई गई हैं, साथ ही कनेक्टर प्रत्येक के पिन सिग्नल्स की सूची बताने वाली तालिका 3 से 9 भी दी गई हैं। निम्नलिखित अन्य बोर्ड्स से जुड़ने वाले कनेक्टर्स हैं:

1. पावर सप्लाई/इंटरफ़ेस बोर्ड के 5, 15 और 24 V dc पर 2PL इनपुट्स को SDCC से जोड़ा गया है। LAN संचार कार्ड, 3PL SDCC (DS215SLCC) से आउटपुट प्राप्त करता है।

2. SDCC और सिंपल ड्राइव टर्मिनल बोर्ड (DS200STBA) या ड्राइव टर्मिनल बोर्ड (531X305NTB) के बीच 6PL I/O।

3. SDCC और मल्टीब्रिज सिग्नल प्रोसेसिंग कार्ड (DS200SPCB) या सिग्नल प्रोसेसर कार्ड (531X309SPC) के बीच 7PL I/O (SDCCG3s पर उपलब्ध नहीं है)।

4. SDCC और सिंपल ड्राइव टर्मिनल बोर्ड (DS200STBA) या ड्राइव टर्मिनल बोर्ड (531X305NTB) के बीच 8PL I/O।

5. 9PL—अप्रयुक्त: (SDCCG3s पर उपलब्ध नहीं है) SDCC के आउटपुट 11PL मीटर्स को (SDCCG3s पर उपलब्ध नहीं है)।

अक्सर पूछे जाने वाले प्रश्न

प्रश्न: DS200SDCCG1A ड्राइव कंट्रोल कार्ड क्या है?

उत्तर: ड्राइव कंट्रोल कार्ड टरबाइन और मोटर नियंत्रण प्रणालियों में एक आवश्यक घटक है, जिसे ड्राइव कॉन्फ़िगरेशन, मोटर संचालन और ग्राहक I/O सिग्नल्स को नियंत्रित करने के लिए डिज़ाइन किया गया है। यह औद्योगिक अनुप्रयोगों में उत्तेजना प्रणालियों और मोटर ड्राइव्स के प्रबंधन में महत्वपूर्ण भूमिका निभाता है।

प्रश्न: DS200SDCCG1A ड्राइव नियंत्रण कार्ड क्या नियंत्रित करता है?

उत्तर: ड्राइव नियंत्रण कार्ड विभिन्न प्रणालियों, जैसे उत्तेजना प्रणालियों, एसी और डीसी मोटर ड्राइव्स, तथा ग्राहक के इनपुट और आउटपुट संकेतों का प्रबंधन करता है। इसकी कार्यक्षमता प्रणाली-स्तरीय संचालन को नियंत्रित करने और ड्राइव तथा मोटर विन्यासों के प्रभावी समन्वय तक विस्तृत है।

प्रश्न: DS200SDCCG1A ड्राइव नियंत्रण कार्ड पर कौन-कौन से प्रोसेसर लगे हैं?

उत्तर: इस कार्ड पर तीन प्रोसेसर लगे हैं: ड्राइव नियंत्रण प्रोसेसर (DCP), मोटर नियंत्रण प्रोसेसर (MCP), और सह-मोटर प्रोसेसर (CMP)। DCP प्रणाली-स्तरीय संचालन और बाह्य नियामक लूप्स को संभालता है, MCP एसी/डीसी नियंत्रण और धारा नियमन जैसे मोटर-विशिष्ट कार्यों का प्रबंधन करता है, और CMP जटिल मोटर नियंत्रण एल्गोरिदम के लिए उन्नत गणनाएँ करता है।
