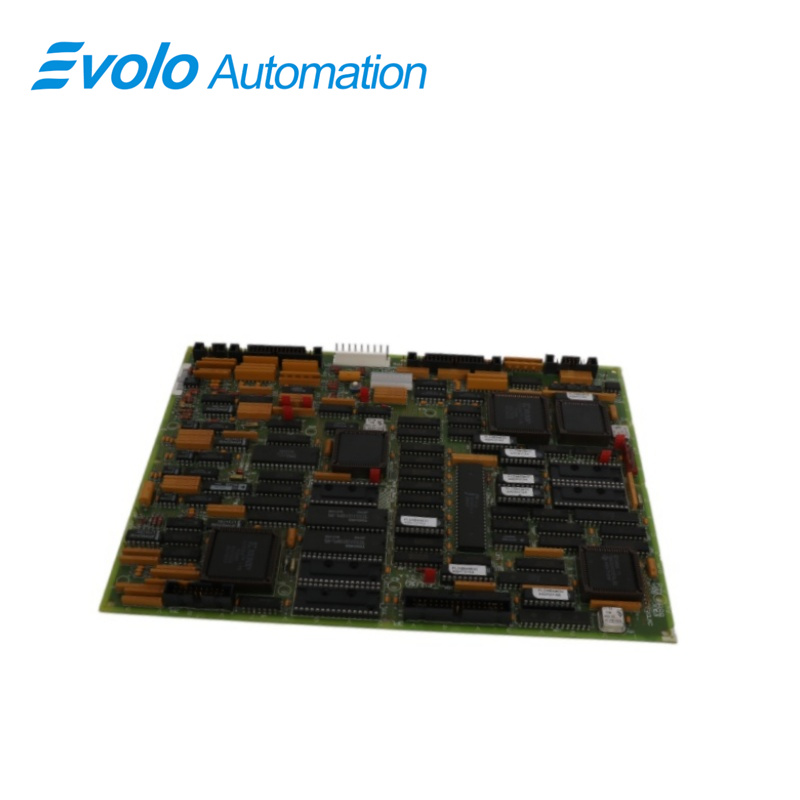

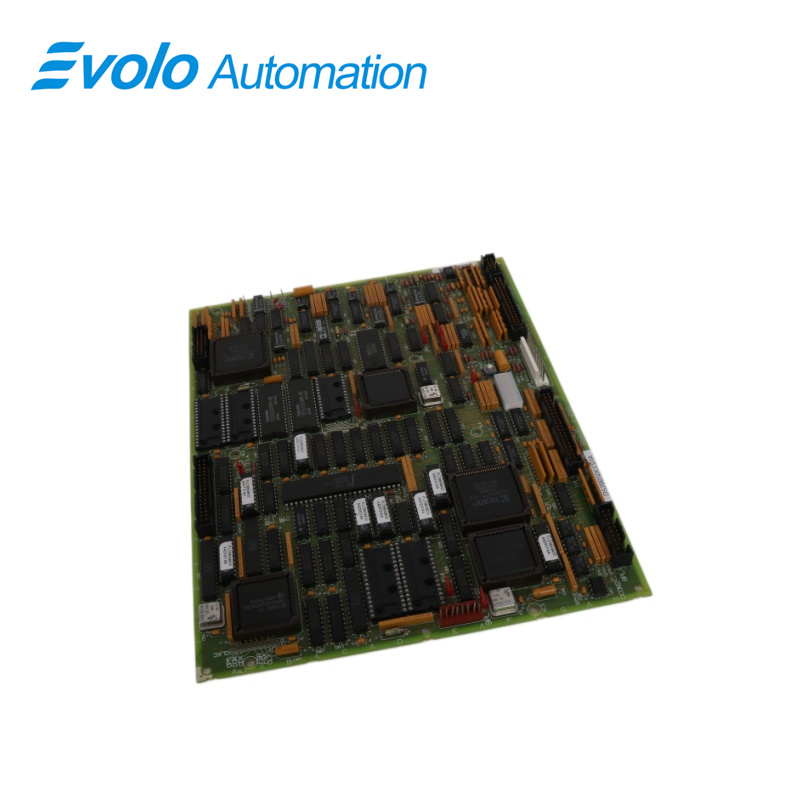

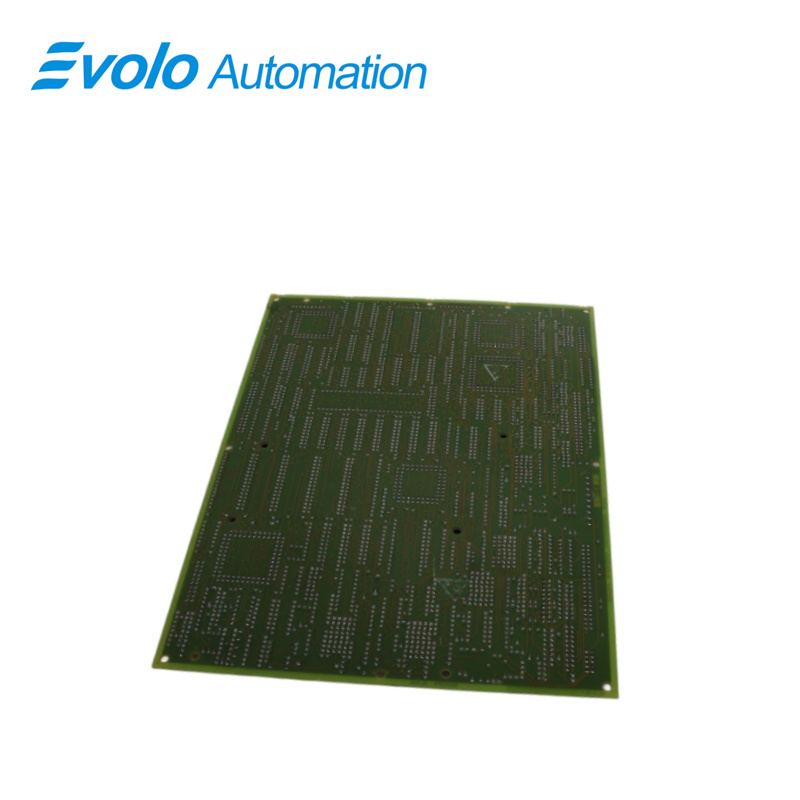

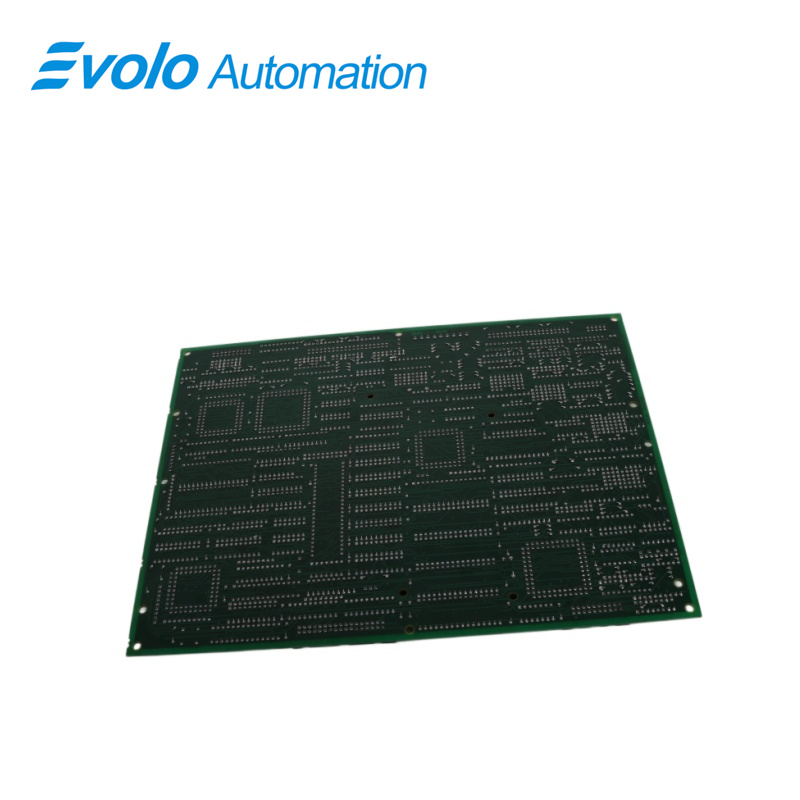

DS200SDCCG1A Dryfbeheerkaart

Oorsig

Oorsprongplek:	VSA
Handelsnaam:	Ge
Modelnommer:	DS200SDCCG1A
Verpakking besonderhede:	Oorspronklik nuut, fabrieksverseël
Leveringstyd:	5-7 dae
Betalingsterms:	T/T
Verskaf Vermoë:	In voorraad

Spesifikasies

Beskrywing

DS200SDCCG1A is 'n Dryfbeheerkaart wat deur General Electric vervaardig en ontwerp is as deel van die Mark V-reeks wat in Speedtronic-beheerstelsels gebruik word. Die Dryfbeheerkaart (SDCC), die hoofprosesorkaart, huisves die elektronika wat die EX2000 hoofsaaklik beheer. Dit bestaan uit drie dubbelpoort-RAM-gekoppelde 16-bit-mikroprosessors met verwante stroombane. Dit sluit algemene doeleinde koppelstroombane in wat aan ander stroombaarde gekoppel kan word om verskillende soorte opwekkingsstelsels te skep. Hierdie koppelstroombane bestuur die opwekker en kliënt I/O. Twee eksterne dubbelpoort-RAM's word ook gebruik om die verwerkingvermoë te verhoog. Die SDCC het ook koppelstroombane wat met ander kaarte verbind word om verskeie AC- en DC-motor dryfkonfigurasies te voorsien. Die koppelstroombane reël, verwerk en beheer dryf-, motor- en kliënt I/O-seine. (In TC2000-toepassings word addisionele take met behulp van die drie primêre mikroprosessors en die koppelstroombane uitgevoer.)

Toepassings

Kragbedryf:

Turbienbeheer: Geïnstalleer in die GE Mark V-beheerkabinet, beheer dit direk die bedryfslogika van die gas- of stoomturbien (bv. opstart, sinkronisasie, belading).

Uitwisselstelsel: Bereken die vereiste magnetiese veldstroom binne die generatoruitwisselkabinet en stuur aktiveringspulsse na die kragbrug.

Swaar nywerheiddryfwerke:

Grootmotorbeheer: As die kern van die Directo-Matic 2000-dryfwerk, word dit gebruik om groot wisselstroom/gelykstroommotors in staalfabrieke, papierfabrieke of myne te beheer.

Sein-samewerking: Ontvang terugvoer van tachometers, temperatuursensors en druk-oordragers, en pas die dryfwerksafset in werktyd aan.

AANDRYFBEHEERPROSESSOR (DCP)

ʼN 80C186-mikrobeheerder (U1) gebruik beide digitale en analoog I/O en het baie ingeboude bedryfskenmerke. Hierdie kenmerke sluit die direkte geheuetoegang (DMA)-beheerder, tydhouders/tellers, ʼn onderbrekingsbeheerder, wagtoestandgenerators en adresdekoding vir skyfkieusels in. Gebruikerskoppelvlakke, eksterne reguleringlusse (soos spoed en posisie) en stelselvlakbedrywighede vorm die DCP-software.

1. Motorbeheerprosesor (MCP): ʼn Mikrobeheerder (U21) gebaseer op die 80C196 met hoëspoed-, konvensionele-, analoog- en digitale I/O sowel as tydhouders/tellers en ʼn waakhoedertydhouer. MCP-software sluit motor/tegnologie-spesifieke bedrywighede soos gelykstroomfasebeheer, wisselstroombewegingsbeheer en wisselstroomvir-algemene-doel in, sowel as innerlusse soos stroomreëlers.

2. Saam-motorprosesor (CMP): Vir motorbeheer-algoritmes wat te gevorderd is vir die MCP, voer 'n TMS32002-signaalprosesor (U35) wiskundig intensiewe bewerkings uit. Slegs wanneer die aandrywing addisionele verwerkingvermoë vereis, gebruik die SDCC hierdie prosesor en die elektronika wat daarmee gepaard gaan. Slegs sy EPROM en MCP/CMP dubbelpoort-RAM is beskikbaar vir die CMP-koppelvlak.

3. Vyf geheuelskakels vorm die aan-boord sagteware vir die DS215SDCC-kaart: een EEPROM (U9) stoor veld-aanpasbare instellings, en vier EPROMs (U11, U12, U22 en U23) bevat fabriek-geprogrammeerde konfigurasiedata. Hierdie geheuelskakels is in sokkels op die SDCC geplaas.

Verbindings

Agt koppelaars (gemerk _PL) verbind die SDCC met die ander beheerborde en eksterne seine. Die posisies van hierdie koppelaars word in Figuur 3 getoon, tesame met Tabelle 3 tot 9 wat die penseine vir elke koppelaar lys. Die volgende is koppelaars na ander borde:

1. Die 2PL-ingangte van die Voeding/Koppelvlak-bord by 5, 15 en 24 V gelykstroom is aan die SDCC gekoppel. Die LAN-kommunikasiekaart ontvang uitgange van die 3PL SDCC (DS215SLCC).

2. 6PL I/O tussen die SDCC en die Eenvoudige Dryf-eindbord (DS200STBA) of Dryf-eindbord (531X305NTB).

3. 7PL I/O tussen die SDCC en die Multibrug-seinverwerkingkaart (DS200SPCB) of seinverwerperkaart (531X309SPC) (nie teenwoordig op SDCCG3’s nie).

4. 8PL I/O tussen die SDCC en die Eenvoudige Dryf-eindbord (DS200STBA) of Dryf-eindbord (531X305NTB).

5. 9PL – Nie gebruik nie: (nie teenwoordig op SDCCG3’s nie) SDCC-uitgange na 11PL-meter (nie teenwoordig op SDCCG3’s nie).

Gereelde vrae

V: Wat is ’n DS200SDCCG1A Dryfbeheerkaart?

A: ’n Dryfbeheerkaart is ’n noodsaaklike komponent in turbine- en motorbeheerstelsels, ontwerp om dryfkonfigurasies, motorbedryf en kliënt I/O-signale te reguleer. Dit speel ’n kritieke rol in die bestuur van ontsteekstelsels en motordrywe in industriële toepassings.

V: Wat beheer die DS200SDCCG1A-aandryfbeheerkaart?

A: Die aandryfbeheerkaart bestuur verskeie sisteme, insluitend ontsteekingsisteme, AC- en DC-motoraandrywings, sowel as kliënt-invoer- en -uitvoersignale. Sy funksionaliteit strek tot die beheer van stelselvlak-bewerkings en die doeltreffende koördinering van aandrywing- en motorkonfigurasies.

V: Watter prosessors is op die DS200SDCCG1A-aandryfbeheerkaart?

A: Die kaart is toegerus met drie prosessors: die Aandryfbeheerprosessor (ABP), die Motorbeheerprosessor (MBP) en die Mede-motorprosessor (MMP). Die ABP hanteer stelselvlak-bewerkings en eksterne reguleringlusse, die MBP bestuur motorspesifieke take soos AC/DC-beheer en stroomregulering, en die MMP voer gevorderde berekeninge uit vir ingewikkelde motorbeheeralgoritmes.
