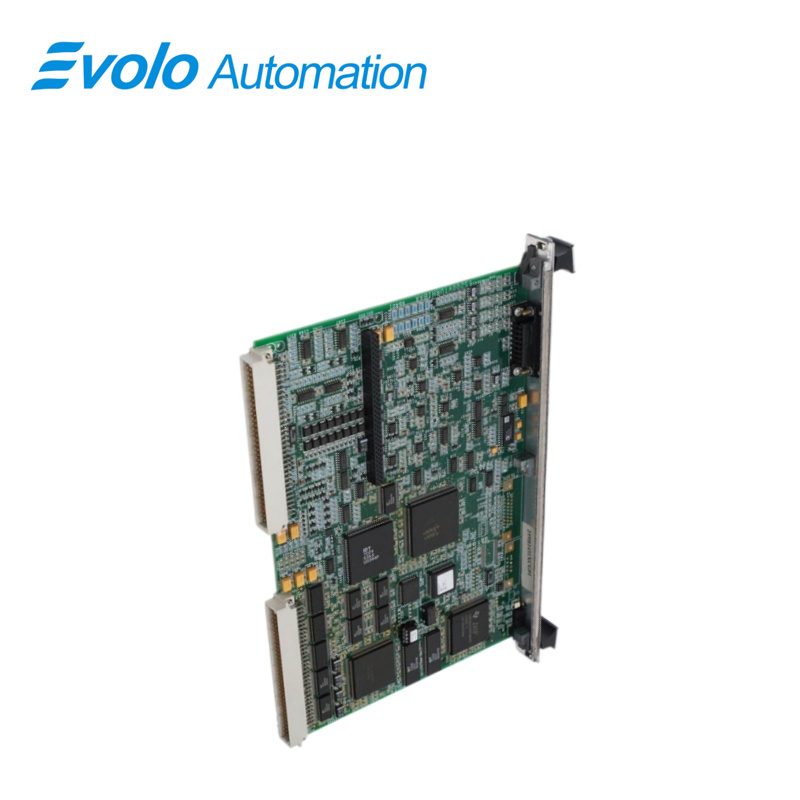

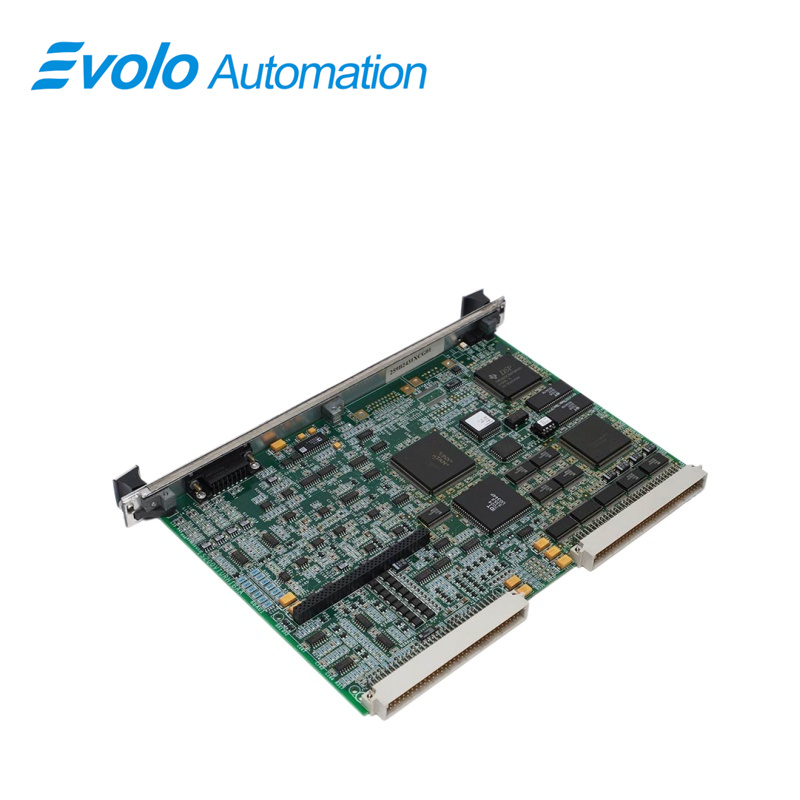

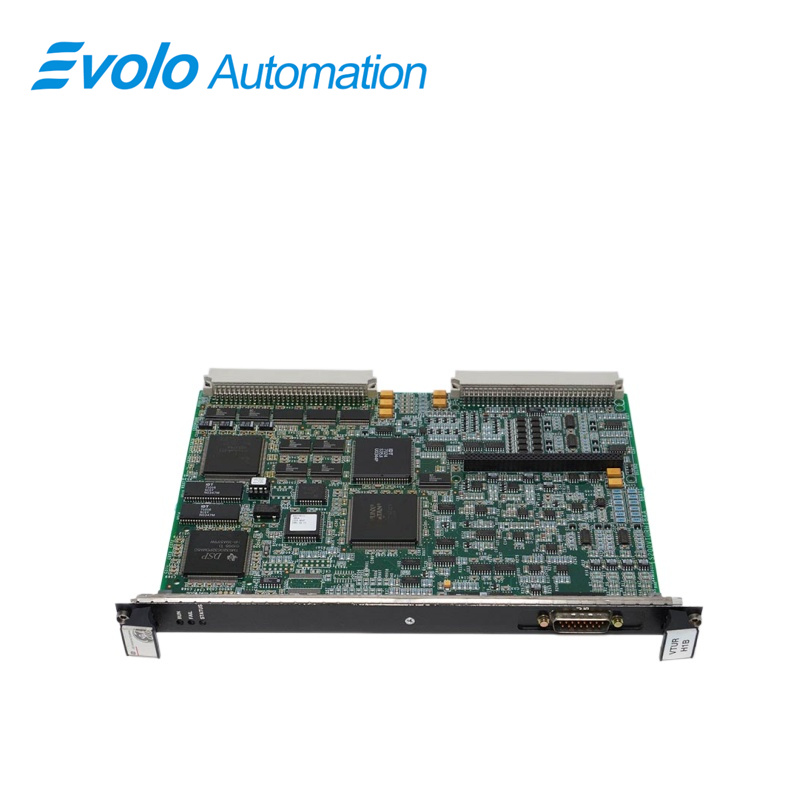

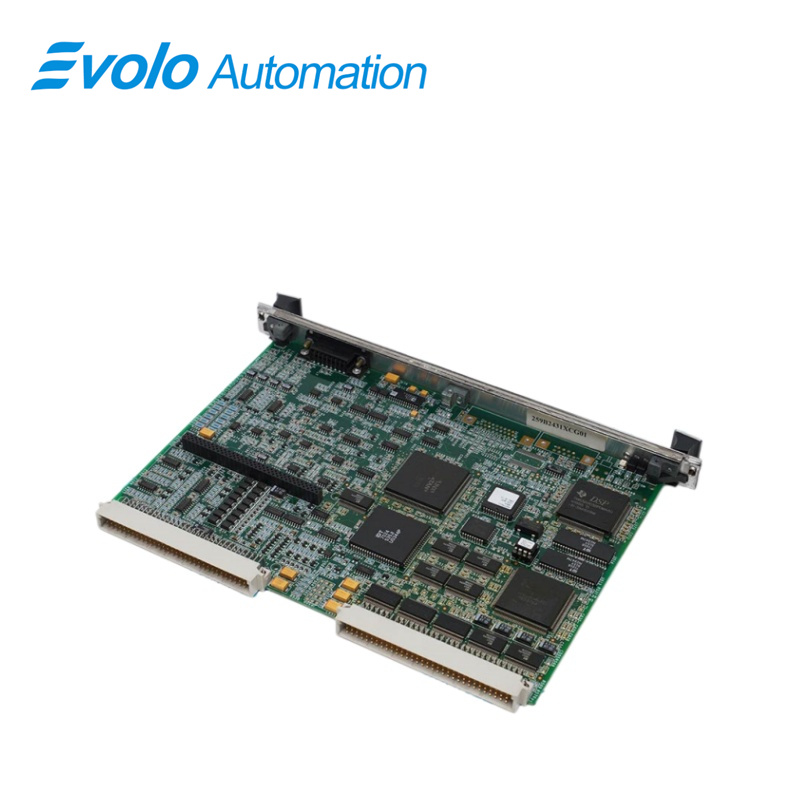

IS200VTURH1BAA IS200VTURH1B Turbinenspezifische primäre Auslöseplatine, China IS200VTURH1BAA IS200VTURH1B Turbinenspezifische primäre Auslöseplatine Hersteller, Lieferanten, Fabrik

Überblick

Herkunftsort:	USA
Markenname:	GE
Modellnummer:	IS200VTURH1BAA IS200VTURH1B
Verpackungsdetails:	Original neu, fabrikversiegelt
Lieferzeit:	5-7 Tage
Zahlungsbedingungen:	T/T
Lieferkapazität:	Auf Lager

Spezifikationen

Teilnummer:	IS200VTURH1BAA / IS200VTURH1B
Hersteller:	General Electric
Herkunftsland:	Vereinigte Staaten von Amerika (USA)
Produkttyp:	Turbinenspezifische primäre Auslöseplatine
Serie:	Mark VI
Betriebstemperatur:	0 bis 60 °C
Flammendetektoren:	8 pro VTUR
MPU-Impulsfrequenzbereich:	2 Hz bis 20 kHz
MPU-Impulsfrequenzgenauigkeit:	0,05 % des Messwerts
Empfindlichkeit des MPU-Eingangskreises:	27 mV Spitze (erkennt Drehzahl von 2 U/min)

Beschreibung

IS200VTURH1BAA IS200VTURH1B ist eine turbinenspezifische primäre Abschaltplatine, die von GE entwickelt wurde. Sie gehört zum Mark-VI-Regelsystem. Die Turbinensteuerkarte VTUR spielt eine zentrale Rolle bei der Überwachung verschiedener kritischer Funktionen innerhalb des Turbinensystems, wobei jedes dieser Funktionen auf sichere und effiziente Betriebsführung abzielt. Zu ihren vielseitigen Aufgaben gehören eine Reihe von Überwachungs-, Steuerungs- und Schutzmaßnahmen, die zur Gesamtintegrität und Funktionsfähigkeit des Turbinensystems beitragen. VTUR fungiert als zentrale Steuerstelle innerhalb des Turbinensystems und koordiniert verschiedene Sicherheits-, Überwachungs- und Steuerfunktionen, um die Betriebsintegrität, Sicherheit und Effizienz zu gewährleisten. Ihre umfassende Funktionalität unterstreicht ihre entscheidende Bedeutung für den Schutz des Turbinenbetriebs sowie für einen nahtlosen Betrieb über verschiedene Teilsysteme hinweg.

Anwendungen

Gasturbinenkraftwerke: Kernsteuerplatine für GE-Frame-6-, -7- und -9-Serienanlagen (z. B. 9FA).

Dampfturbinenkraftwerke: Wird zur Drehzahlregelung und synchronen Betriebsführung großer Dampfturbinen eingesetzt.

Kombikraftwerke (CCGT): Koordiniert die komplexe Leistungsverteilung zwischen Gasturbinen und Dampfturbinen.

Öl- und Gasverdichterstationen: Überwacht industrielle Turbinen, die große radiale Verdichter antreiben.

Konventionelle Insel eines Kernkraftwerks: Dient als zentrale Eingangsschicht für das Turbinensteuerungssystem (TCS).

Eigenschaften

1 Turbinendrehzahl und Überschleunigungsschutz: VTUR misst die Turbinendrehzahl über vier Impulsgeber und sendet die Daten an die Steuerung, wodurch primäre Überschleunigungs-Auslösefunktionen für die Sicherheit aktiviert werden.

2 Automatische Generator-Synchronisation und Leistungsschaltersteuerung: VTUR übernimmt die Generator-Synchronisation sowie die Schließung des Hauptleistungsschalters und verbessert dadurch die Betriebseffizienz.

3 Wellenspannungs- und -stromüberwachung: Erfasst induzierte Wellenspannung und -strom, um den Betriebszustand der Turbine zu bewerten und Störungen vorzubeugen.

4 Geiger-Müller-Flammdetektoren: VTUR überwacht acht Flammdetektoren, die mit 335 V DC / 0,5 mA versorgt werden, und ermöglicht so eine frühzeitige Erkennung von Flammenanomalien.

5 primäre Überschleunigungsschutzeinrichtungen: Steuert drei Überschleunigungsschutzeinrichtungen auf der TRPG-Leiterplatte; Auslösungen können durch VTUR oder VPRO erfolgen, um eine redundante Sicherheit zu gewährleisten.

6 Schnittstelle zu elektrischen Abschaltvorrichtungen (ETD): Die TRPG-Leiterplatte nutzt neun Relais in TMR-Systemen (drei im Einzelbetrieb), um Abschaltmagnete anzusteuern und damit eine fehlersichere Redundanz aufrechtzuerhalten.

Installation

1 Vorbereitung für die Installation: Schalten Sie den VME-Rack aus, um vor der Installation Sicherheit zu gewährleisten.

2 Positionieren der Leiterplatte: Richten Sie die Leiterplatte aus und schieben Sie sie vorsichtig in ihren vorgesehenen Steckplatz, um Beschädigungen zu vermeiden.

3 Sichern der Kantenstecker: Drücken Sie die oberen und unteren Hebel, um die Kantenstecker der Leiterplatte fest einzurasten.

4 Befestigen der Leiterplatte: Ziehen Sie die eingebauten Schrauben auf der Frontplatte an, um die Leiterplatte sicher zu befestigen.

5 Überprüfung und Inbetriebnahme: Prüfen Sie die Verbindungen, schalten Sie den Rack ein und testen Sie die Leiterplatte, um einen ordnungsgemäßen Betrieb zu bestätigen.

Häufig gestellte Fragen

F: Was ist IS200VTURH1BAA IS200VTURH1B?

A: IS200VTURH1BAA IS200VTURH1B ist eine turbinenspezifische primäre Abschaltplatine, die von GE innerhalb der Mark-VI-Serie entwickelt wurde.

F: Welche Diagnoseprüfungen führt IS200VTURH1BAA IS200VTURH1B durch?

A: IS200VTURH1BAA IS200VTURH1B überwacht Magnetventil-Relaistreiber und Relaiskontakte auf Abweichungen. Sie erkennt Stromausfall am Magnetventil, unzulässige Flammdetektorspannung sowie Relais-bezogene Störungen.

F: Wie werden Diagnosealarme auf IS200VTURH1BAA IS200VTURH1B verwaltet?

A: Ungesunde Signale auf IS200VTURH1BAA IS200VTURH1B lösen einen zusammengesetzten Diagnosealarm aus. Einzelne Diagnosesignale können eingefroren und mittels des Signals RESET DIA zurückgesetzt werden, sobald sie wieder in einen gesunden Zustand übergehen.

F: Welche Bedeutung haben die Anschlussleistenstecker und deren Kennzeichnungsgeräte (ID-Geräte) auf IS200VTURH1BAA IS200VTURH1B?

A: Die Anschlussplatine-Steckverbinder am IS200VTURH1BAA IS200VTURH1B, wie z. B. JR1, JS1, JT1, JR5, JS5 und JT5, verfügen über schreibgeschützte ID-Geräte. VTUR liest diese Geräte aus, die spezifische Platineninformationen enthalten. Inkonsistente Daten lösen einen Hardware-Inkompatibilitätsfehler aus, um die Kompatibilität über alle Verbindungen hinweg sicherzustellen.
