Überblick
Herkunftsort: |
USA |
Markenname: |
Bently Nevada |
Artikelnummer: |
330104-00-12-10-01-00 |
Mindestbestellmenge: |
1 |
Verpackungsdetails: |
Original neu, fabrikversiegelt |
Lieferzeit: |
5-7 Tage |
Zahlungsbedingungen: |
T/T |
Lieferfähigkeit: |
Auf Lager |
Ein kurzes Detail
|
Option für unverzahnten Längenabschnitt (minimale unverzahnte Länge): |
00 mm |
|
Option für Gesamthülsehöhe (minimale Hülsehöhe): |
120 mm |
|
Gesamtlänge Option: |
1,0 Meter (3,3 Fuß) |
|
Steckverbinder- und Kabeltyp-Option: |
Miniatur-Koaxial-ClickLoc-Stecker mit Steckerschutz, Standardkabel |
|
Zulassungsbehörden-Option: |
Nicht erforderlich |
|
Sensorgehäuse-Gewinde: |
M10x1 |
|
Maximale Länge des Gewindeeingriffs: |
15 mm |
|
Abmessungen: |
1,8x1,5x123cm |
|
Gewicht: |
0,18 kg |
Beschreibung

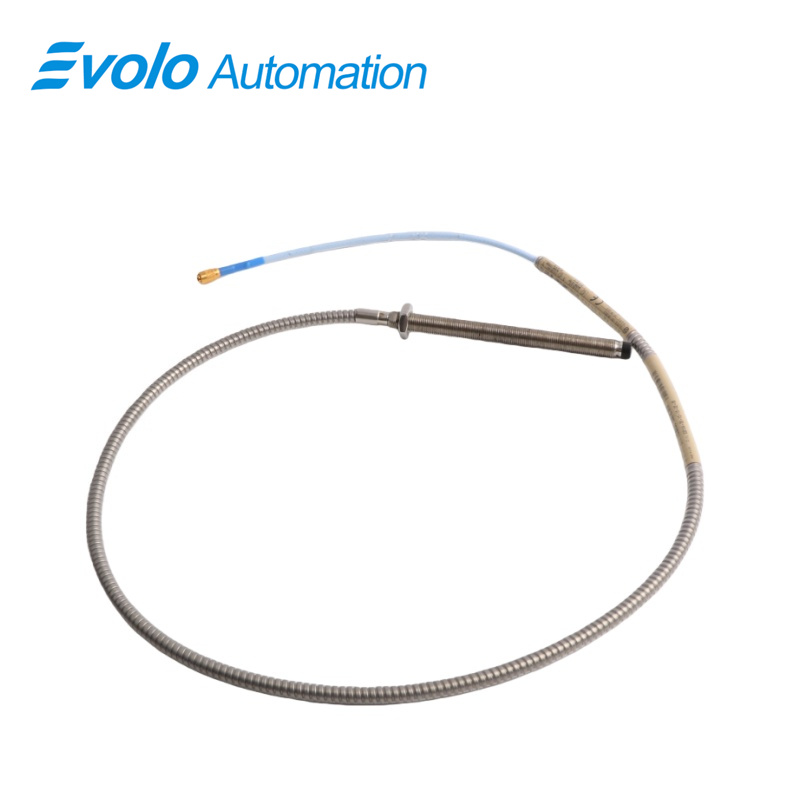

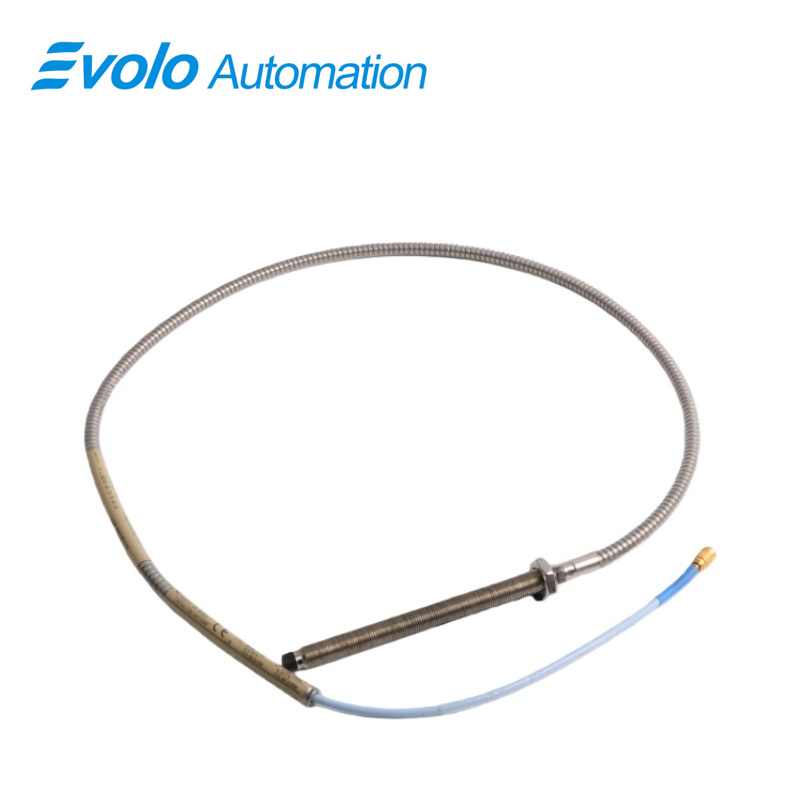

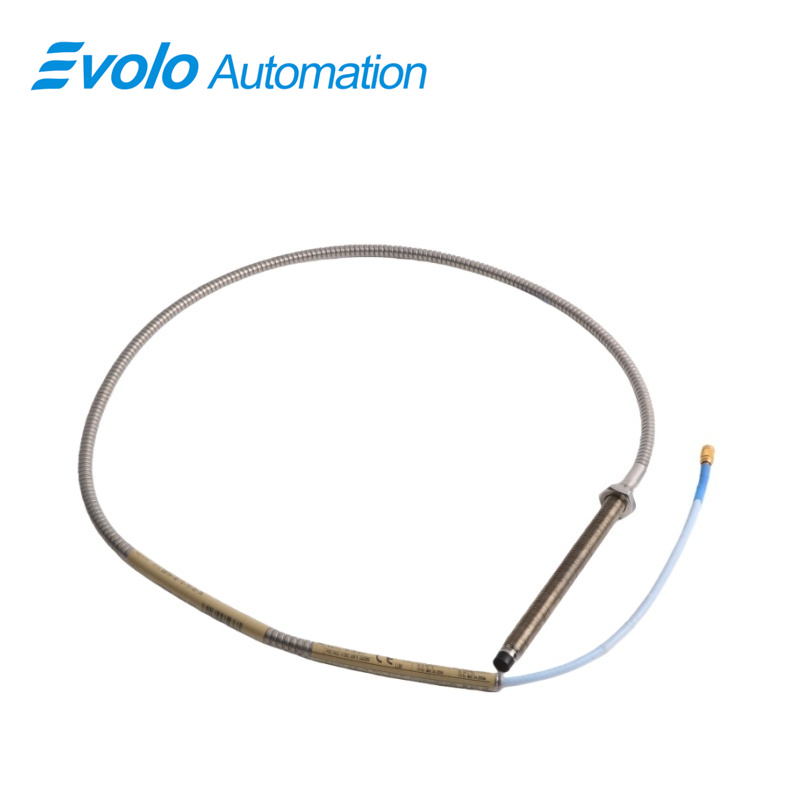

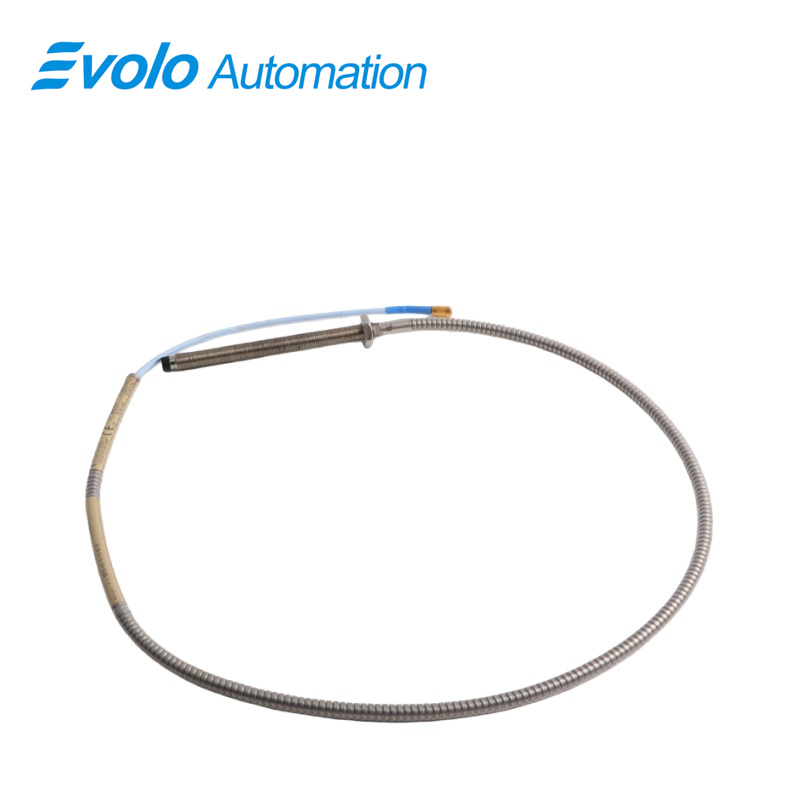

Die 330104-00-12-10-01-00 3300 XL 8 mm Näherungssonde ist ein Hochleistungssensor für die industrielle Automatisierung und Überwachung von rotierenden Maschinen wie Turbinen, Kompressoren und Pumpen. Diese Sonde liefert präzise Messungen der statischen Position und dynamischen Vibrationen mit einer linearen Messstrecke von 2 mm (80 mils) und einem Ausgangswiderstand von 50 Ω, wodurch eine genaue Signalerfassung für vorausschauende Wartung und Maschinenschutzsysteme sichergestellt wird. Ausgestattet mit einem miniaturisierten koaxialen ClickLoc-Stecker und Schutz sowie einem Standardkabel von 1,0 Meter Länge gewährleistet die Sonde eine hochwertige Signalübertragung mit einer Kabelerweiterungskapazität von 69,9 pF/m und einer Versorgungsempfindlichkeit unter 2 mV pro Volt. Der M10x1-Gewindegehäuse, die vergossene TipLoc-Sondenspitze und das verstärkte CableLoc-Kabel ermöglichen eine Zugfestigkeit von bis zu 330 N (75 lbf) für eine sichere mechanische Befestigung. Mit einem Betriebstemperaturbereich von -52 °C bis +177 °C widersteht diese Sonde extremen industriellen Umgebungen und bleibt dennoch vollständig kompatibel mit nicht-XL 3300-Serie-Bauteilen mit 5 mm und 8 mm. Optional verfügbare FluidLoc-Kabelführung verhindert das Eindringen von Öl und Flüssigkeiten und unterstützt so einen zuverlässigen Betrieb in geschmierten Kompressoren, Turbinensätzen und feuchten Maschinensteuerumgebungen. Die 330104-00-12-10-01-00 3300 XL 8 mm Näherungssonde vereint Langlebigkeit, Präzision und nahtlose Integration für anspruchsvolle Anwendungen in der Automatisierung und Zustandsüberwachung.
Anwendungen
Überwachung der radialen Vibration
Misst radiale Vibrationen an Hochgeschwindigkeitsturbinen und -verdichtern; der lineare Messbereich von 2 mm ermöglicht die Erkennung von Amplitudenschwankungen unterhalb eines Mils für prädiktive Wartung und Maschinenschutzsysteme.
Axiale Positionsmessung
Liefert statische Wegmesswerte für die Überwachung von Axiallagern und Lagerspurbewegungen; kompatibel mit API-670-basierter Maschinenschutzlogik zur Ausrichtung und Sicherheitsüberwachung.
Keyphasor- und Drehzahlsignale
Überträgt Phasen- und Drehzahlsignale an Synchronisations- und Rotorgeschwindigkeitsregelsysteme; der 50-Ω-Ausgang gewährleistet eine gleichmäßige und genaue Signalübertragung über Schaltschrankverdrahtung.
Diagnose von Hochtemperaturmaschinen
Zuverlässiger Betrieb von -52 °C bis +177 °C ermöglicht den Einsatz in der Nähe von Lagergehäusen, Turbinengehäusen und anderen wärmeintensiven Bereichen, in denen herkömmliche Sensoren versagen können.
Integration in die Zustandsüberwachung
Kann nahtlos mit SCADA-, Vibrationsüberwachungs- und Maschinenzustandsplattformen verbunden werden; die Abwärtskompatibilität mit älteren 3300-Serien reduziert Installationszeiten und vermeidet Nachkalibrierungen am Prüfstand.
TECHNISCHE DATEN
|
Betriebs- und Lagertemperatur: |
-52 °C bis +177 °C (-62 °F bis +350 °F) |
|
Versorgungsempfindlichkeit: |
Weniger als 2 mV Änderung der Ausgangsspannung pro Volt Änderung der Eingangsspannung |
|
Ausgangswiderstand: |
50 Ω |
|
Verlängerungskabelkapazität: |
69,9 pF/m (21,3 pF/ft) typisch |
|
Feldverdrahtung: |
0,2 bis 1,5 mm² (16 bis 24 AWG) |
|
Linearer Messbereich: |
2 mm (80 mils) |
Wettbewerbsvorteil
Konformität mit API 670-Standard
Erfüllt Anforderungen an Linearität, Temperaturstabilität und mechanische Konfiguration; gewährleistet volle Austauschbarkeit mit bestehenden 3300 5 mm und 8 mm Komponenten und reduziert den Integrationsaufwand.
Robuste mechanische Befestigung
TipLoc- und CableLoc-Konstruktionen bieten eine Zugfestigkeit von bis zu 330 N (75 lbf) und verhindern Trennungen in Umgebungen mit starker Vibration.
Extreme Umweltbeständigkeit
Betrieb bei extremen Temperaturen von -52°C bis +177°C, geeignet für Turbinen, Verdichter und Pumpenlagergehäuse in Industrieanlagen.
Stabile elektrische Eigenschaften
Geringe Versorgungsempfindlichkeit unter 2 mV/V und kontrollierte Kapazität des Verlängerungskabels (69,9 pF/m) ermöglichen zuverlässige Signalübertragung über lange Strecken in Schaltschrank- und Schalttafelanwendungen.
Optionaler FluidLoc-Kabelschutz
Verhindert das Eindringen von Öl oder Flüssigkeiten durch Kabelsätze, erhöht die Zuverlässigkeit in geschmierten Maschinen, reduziert Signalfehler und unterstützt die kontinuierliche Überwachung in industriellen Automatisierungssystemen.
