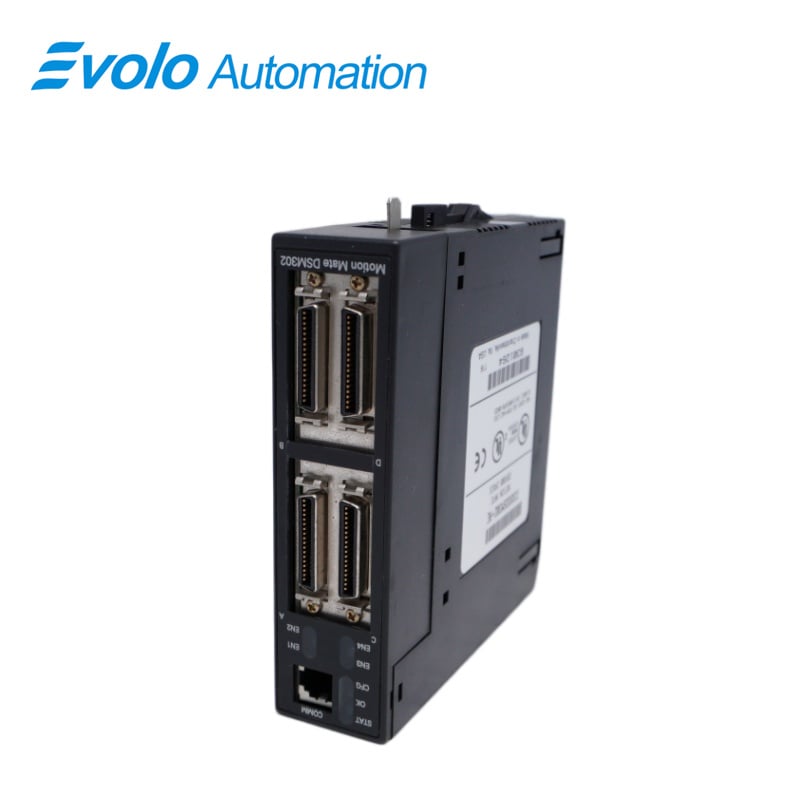

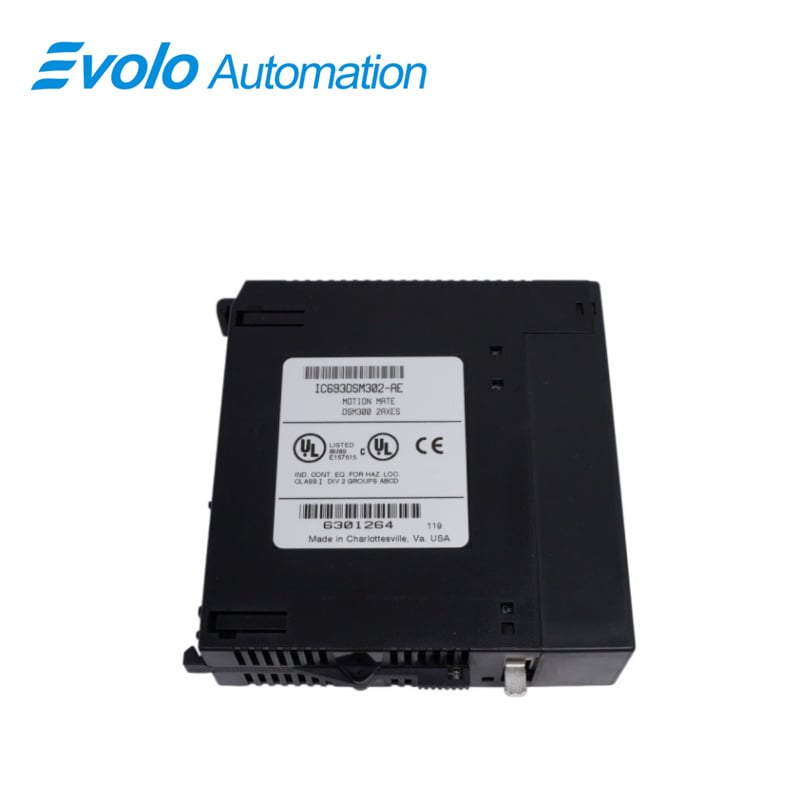

IC693DSM302 Motion Mate Digital Servo Module, Mga Tagagawa, Tagapag-suplay, at Pabrika ng IC693DSM302 Motion Mate Digital Servo Module sa Tsina

Pangkalahatang Paglalarawan

Pinagmulan:	USA
Pangalan ng Brand:	Mga
Numero ng Modelo:	IC693DSM302
Mga Detalye ng Pakete:	Orihinal na bagong nakaselyad sa pabrika
Oras ng Pagpapadala:	5-7 araw
Mga Tuntunin sa Pagbabayad:	T/T
Kakayahang Mag-supply:	Nasa imbentaryo

Mga teknikal na tukoy

Parameter	Halaga
Pangalan ng Modulo	IC693DSM302 na Modyul ng Digital Servo para sa Motion Mate
Uri ng module	Digital na Servo Module
Mga sukat	3.5 x 13 x 13.7 cm
Timbang	0.34 kg
Serye	Series 90-30
Oras ng Pagsasagawa ng Block	<5 milisegundo
Bilang ng Axis	2
Saklaw ng Posisyon	–8,388,608 hanggang +8,388,607 User Units
Bilis na saklaw	1 hanggang 8,388,607 Yunit ng Gumagamit/kahit na segundo
Range ng pagpapabilis	1 hanggang 134,217,727 Yunit ng Gumagamit/kahit na segundo²
Mga Programa sa Galaw	1- o 2-axis, sinasabay na pagsisimula ng bloke
Pagbibigay ng programa	10 mga programa, 40 mga subroutine
Firmware	DSM sa Flash memory, maaaring i-update sa pamamagitan ng COMM port
Analog na I/O	5V, 24V, analogong output
Input ng encoder	Quad B para sa Follower/Master axis
Resolusyon ng Analogong Output	13-bit
Bahay/Mga Input sa Labis na Paglalakbay	Bawat Axis ng Servo
Mga Input sa Paghuhuli ng Posisyon	2 bawat Feedback ng Posisyon
Pagkakasukat ng mga Yunit ng Gumagamit	Suportado

Paglalarawan

Ang Motion Mate IC693DSM302 ay isang mataas na pagganap, dalawang-axis na module ng control ng galaw na lubos na naka-integrate sa mga function ng logic solving at komunikasyon ng Series 90-30 PLC. Sa digital na mode, kontrolado ng module na ito ang mga digital na servo ng GE Fanuc. Simula sa firmware version 1.40, may kakayahan ang module na ito na kontrolin ang mga servo na may analog na input ng utos, tulad ng mga GE Fanuc SL Series Servos, o mga analog na servo mula sa ibang tagagawa.

Mga Aplikasyon

Mga pabrika ng paggawa ng machine tool: Ginagamit para sa control ng feed axis sa CNC drilling at milling machine tool, at para sa mga automatic tool changer (ATC).

Mga linya ng packaging at pag-label: Kontrolado nang tumpak ang haba ng feed ng packaging film o ang synchronous na posisyon ng mga labeling head.

Mga pabrika ng pagmamanufacture ng sasakyan: Ginagamit para sa control ng displacement sa mga robot na gumagamit ng pandikit at sa mga workstation ng precision tightening.

Paggawa ng semiconductor at elektroniko: Ginagamit bilang pangunahing bahagi sa mga kagamitan na nangangailangan ng posisyon sa antas ng micron, tulad ng mga dispensing machine at flying probe tester.

Pagsusulat at tekstil: Kontrolado ang pag-align ng mga marka ng kulay at ang pag-ikot na may pare-parehong tensyon.

Mga katangian

1 Digital Signal Processor (DSP) na kontrol sa GE Fanuc Servos

2 Panahon ng Block Processing na mas mababa sa 5 milisegundo

3 Velocity Feed Forward at Position Error Integrator upang mapabuti ang katiyakan ng pagsubaybay:

Mataas na resolusyon ng mga yunit ng pag-program

Posisyon: –8,388,608...+8,388,607 User Units

Bilis: 1 ... 8,388,607 User Units/sec

Kadalian ng Paggamit

• Simpleng ngunit makapangyarihang set ng mga instruksyon

• Mga programa para sa paggalaw ng isang axis o dalawang axis na may synchronized block start

• Suporta sa programa para sa isang maikling programa ng paggalaw (tinatawag na Program Zero) na maaaring likhain sa MS-DOS

pangunahing pagpapatakbo ng software para sa pag-configure

• Hindi-bumubulok (flash) na imbakan para sa 10 programa at 40 subroutine

• Pag-adjust ng yunit ng pag-program ng gumagamit (sa Standard mode lamang)

• Pangkalahatang pag-program gamit ang mga parameter ng utos bilang operands para sa Acceleration, Velocity, Move, at Dwell

mga utos

• Nakakonfigure gamit ang software ng MS-DOS para sa pag-configure

Madalas Itanong

Tanong: Ano ang IC693DSM302?

Sagot: Ang IC693DSM302 ay isang mataas-na-performance, 2-axis na module para sa Paggalaw ng Kontrol. Ang module na ito ay lubos na nakaintegrate sa mga function ng logic solving at komunikasyon ng Series 90-30 PLC. Sa digital mode, kontrolado ng module na ito ang GE Fanuc digital servos.

Tanong: Ano ang ginagawa ng IC693DSM302 sa digital mode?

A: Sa digital na mode, ang IC693DSM302 ay nagsisilbing kontrol sa mga digital na servo ng GE Fanuc.

Q: Ano ang ginagawa ng IC693DSM302 sa analog na mode?

A: Ang IC693DSM302 ay maaaring magkontrol ng mga servo gamit ang analog na command input, tulad ng mga servo ng GE Fanuc SL Series o mga analog na servo mula sa ibang tagagawa.

Q: Ano-ano ang ilan sa mga katangian ng IC693DSM302?

A: Mayroon itong Digital Signal Processor (DSP) na kontrol sa mga servo ng GE Fanuc.

Nakakabawas ito ng processing time hanggang sa wala pang 5 milisecond.

Mayroon itong Velocity Feed Forward at Position Error Integrator upang mapabuti ang katiyakan ng tracking.

Mayroon itong simpleng ngunit kapowerhan na set ng mga instruction para sa Motion Program.

At marami pang iba pang katangian.

Q: Sa anong software maaaring isagawa ang configuration ng IC693DSM302?

A: Ang pangunahing pag-configure ay maaaring gawin gamit ang bersyon 8.02 o mas mataas ng MS-DOS Programming Software. Ang buong pag-configure ay nangangailangan ng bersyon 9.00 o mas mataas ng MS-DOS Programming Software, o maaari itong i-configure gamit ang anumang bersyon ng mga produkto para sa pag-programa/pag-configure na batay sa Windows.

Q: Anong CPU firmware ang kinakailangan?

A: Ang paggamit ng IC693DSM302 firmware bersyon 1.41 ay nangangailangan na ang kaugnay na IC693 CPU ay mayroong firmware na bersyon 6.50 o mas mataas.

Q: Anong mga terminal board ang available para gamitin kasama ang IC693DSM302?

A: Dalawang terminal board para sa mga koneksyon ng user I/O ang available para gamitin kasama ang module na ito: IC693ACC335 (Servo Axis terminal board) at IC693ACC336 (Auxiliary terminal board).
