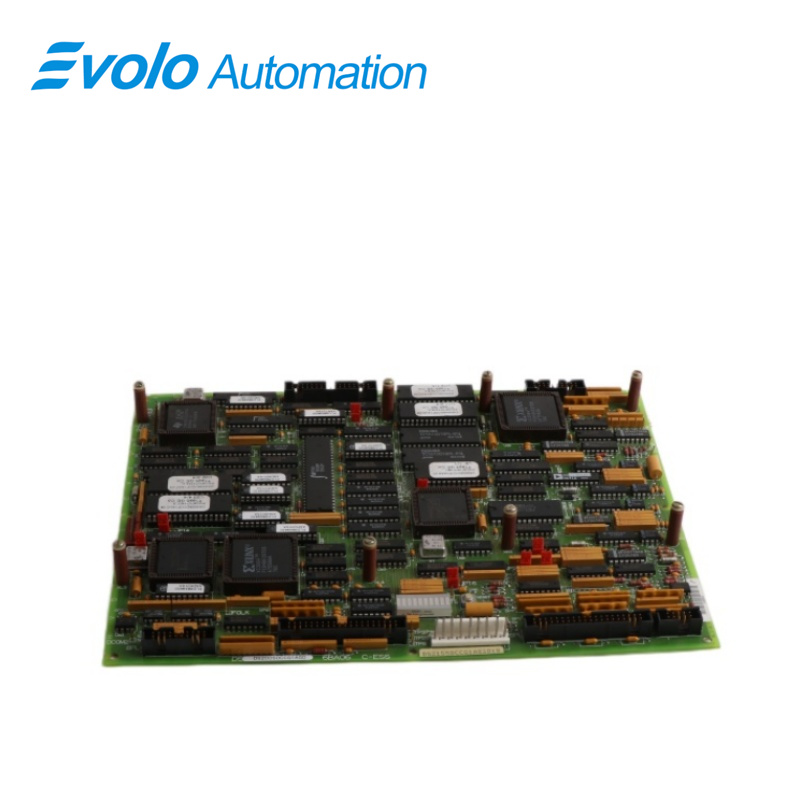

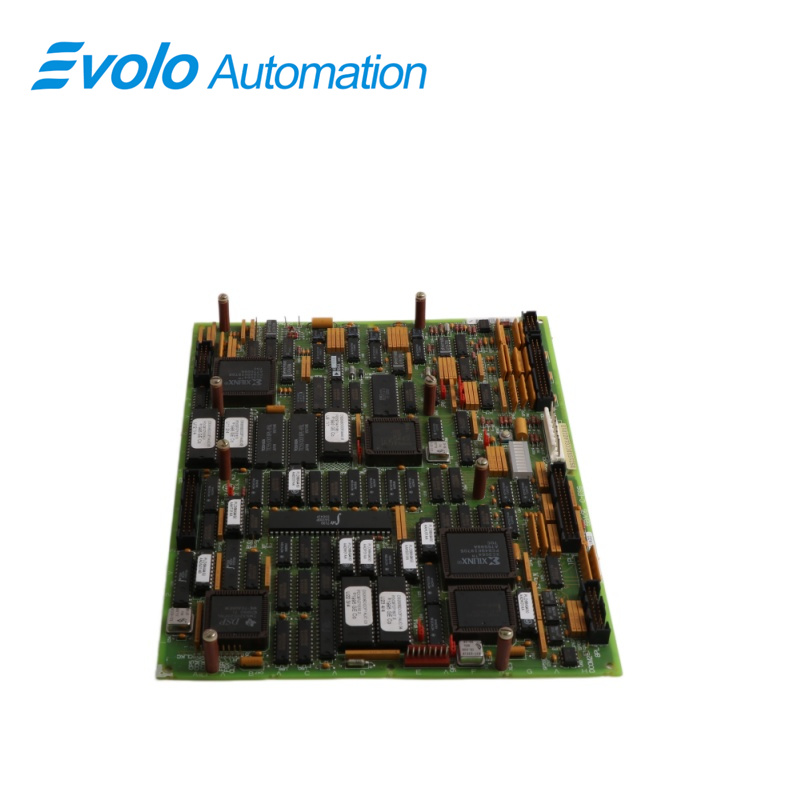

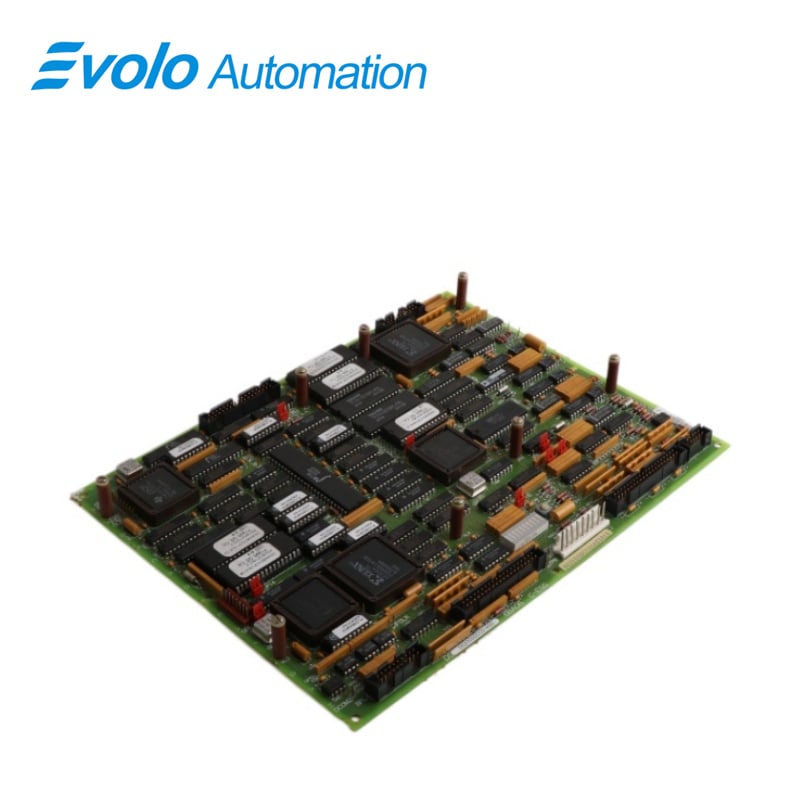

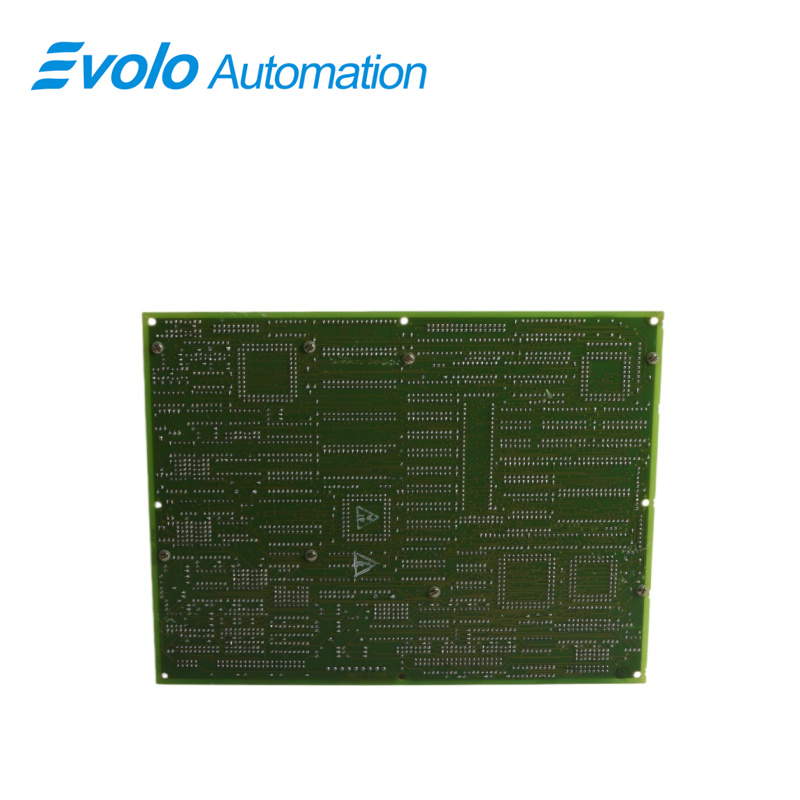

DS200SDCCG1AGD DS215SDCCG1AZZ01B မောင်းနှင်မှုထိန်းချုပ်ကတ်

အကြ overview

မူရင်းနေရာ:	အမေရိကန်ပြည်ထောင်စု
ဘရုံဒ်နာမည်:	Ge
မိုဒယ်နံပါတ်:	DS200SDCCG1AGD
ပို့ဆောင်ရေးအသေးစိတ်များ:	မူရင်းအသစ် စက်ရုံဖြင့်ပိတ်ပေးထားခြင်း
ပို့ဆောင်မှုကာလ	၅-၇ ရက်
ငွေပေးချေရာသီးခြား:	T⁄T
ပျံ့နှံ့မှု:	စတော့ရှိသည်

သတ်မှတ်ချက်များ

ဖော်ပြချက်

DS200SDCCG1AGD DS215SDCCG1AZZ01B သည် GE မှ ဒီဇိုင်းရေးဆွဲပြီး ဖွံ့ဖော်ထုတ်ထားသည့် မော်တော်ယာဉ်ထိန်းချုပ်ကတ်ဖြစ်ပါသည်။ ဤကတ်သည် Mark V ထိန်းချုပ်စနစ်၏ အစိတ်အပိုင်းတစ်ခုဖြစ်ပါသည်။ ဤထုတ်ကုန်တွင် မော်တော်ယာဉ် (သို့မဟုတ်) အီဂျစ်တာအတွက် အဓိကထိန်းချုပ်ရေးဆာကူးစက်မှုနှင့် ဆော့ဖ်ဝဲလ်များ ပါဝင်ပါသည်။ ဤကတ်တွင် ဒွိလ်ပေါ့တ် RAM ဖြင့် ချိတ်ဆက်ထားသည့် မိုက်ခရိုပရိုဆက်ဆာ (၃) ခု နှင့် သက်ဆိုင်ရာ ဆာကူးစက်မှုများ ပါဝင်ပါသည်။ ဤအစိတ်အပိုင်းတွင် အခြားဘုတ်များနှင့် ချိတ်ဆက်ရန် အင်တာဖေးစ်ဆာကူးစက်မှုများ ပါဝင်ပါသည်။ ထိုအင်တာဖေးစ်ဆာကူးစက်မှုများသည် မော်တော်ယာဉ်၊ မော်တော်၊ ဖောက်သည်၏ I/O စိုက်ထားမှုများကို ထိန်းညှိခြင်း၊ စီမံခန့်ခွဲခြင်းနှင့် ထိန်းချုပ်ခြင်းတို့ကို ဆောင်ရွက်ပါသည်။ ဤစနစ်သည် ခေတ်မှီ စွမ်းအင်ထုတ်လုပ်ရေးလုပ်ငန်းတွင် ရှိသည့် ရေနံနှင့် ဓာတ်ငွေသုံး တာဘိုင်းများ၏ ရှုပ်ထွေးပြီး အပြောင်းအလဲများစွာရှိသည့် အပြုအမှုများကို ကိုင်တွယ်ရန် အပြည့်အဝ ပရိုဂရမ်မ်ရေးသားနိုင်သည့် တာဘိုင်းထိန်းချုပ်စနစ်ဖြစ်ပါသည်။ ဤစနစ်သည် ခေတ်မှီသည့် စီမံခန့်ခွဲမှု၊ စောင်းကြည့်မှုနှင့် လုံခြုံရေးစနစ်များကို ပေးစေသည့် မော်ဒျူလာအခြေပြု ထိန်းချုပ်စနစ်ဖြစ်ပါသည်။ ထို့အပြင် စောင်းကြည့်မှုစွမ်းရည်များကို အားကောင်းစေပြီး အလွန်မှီခိုရှိသည့် အသုံးပြုမှုအခြေအနေများမှ တာဘိုင်း-မော်တော်ယာဉ်ကို အလိုအလျောက် ကာကွယ်ပေးသည့် အင်တီရီယာ လုပ်ဆောင်ချက်များ (ဥပမါ - အလွန်မြန်သော အမြန်နှုန်း၊ သုံးစွဲမှုအတွက် အဆီပါမှုမှုန့်၊ အပူလွန်ကဲခြင်း စသည်) များကို ပေးစေပါသည်။ ထို့အပြင် လုပ်ဆောင်သူများအား အရေးကြီးသည့် ထိန်းချုပ်မှုလုပ်ဆောင်ချက်များအားလုံးကို ချက်ချင်း အသုံးပြုနိုင်စေပါသည်။

အသုံးပြုမှုများ

ပါဝါစွမ်းအင်လုပ်ငန်း (အဓေကအသုံးပြုမှုများ):

ဂါစ်တာဘိုင်နီနှင့် စတီမ်တာဘိုင်နီထိန်းချုပ်မှု - Mark V ထိန်းချုပ်ခွက်တွင် တပ်ဆင်ထားပြီး တာဘိုင်နီ၏ စတပ်အပ်ခြင်း၊ အရှိန်မြင့်ခြင်း၊ စီးရီးနှင့်က်ခြင်းနှင့် ဖော်တာထိန်းချုပ်မှုယန္တရားကို တွက်ခြင်းအတွက် တာဝန်ရှိသည်။

နျူကလီးယားစွမ်းအင်နှင့် အရှိန်အဝေးကြီးသော ရေအားလျှပ်စစ်စက်ရုံများ - အလွန်မြင့်မားသော ပြန်လည်အသုံးပြုနိုင်မှုနှင့် တည်ငြိမ်မှုကို လိုအပ်သည့် ပါဝါထိန်းချုပ်စနစ်များတွင် အဓေက ပရိုစက်ဆင်နုန်းယူနစ်အဖြစ် လုပ်ဆောင်သည်။

ရေနံနှင့် ဂိုးသား:

အလေးချိန်များသော ကွန်ပရက်ဆာမော်တာစခန်းများ - ရေနံနှင့် သဘောသုံး ဂါစ်ပိုက်လိုင်းများတွင် အားကောင်းသော ကွန်ပရက်ဆာများကို မော်တာပေးသည့် ဂါစ်တာဘိုင်နီများကို ထိန်းချုပ်သည်။

ရီဖိုင်နာရီများနှင့် ဓာတုစက်ရုံများ - အရေးကြီးသော လုပ်ငန်းစဉ်စီးဆင်းမှုများတွင် အသုံးပြုသည့် အလေးချိန်များသော လှည့်ပတ်သည့် စက်မှုပစ္စည်းများကို စီမံခန့်ခွဲသည်။

အလေးချိန်များသော ထုတ်လုပ်မှုလုပ်ငန်းများ:

သံခဲစက်ရုံများနှင့် စက္ကူစက်ရုံများ - Directo-Matic 2000 သို့မဟုတ် EX2000 အီဇီတေးရှင်စနစ်တွင် ပေါင်းစပ်ထည့်သွင်းထားပြီး အလေးချိန်များသော DC သို့မဟုတ် AC မော်တာများ၏ တော်က်ကုတ်နှင့် အမြန်နှုန်းကို တိက်က်စွာ ထိန်းချုပ်သည်။

အင်္ဂါရပ်များ

၁။ ဤအစိတ်အပိုင်းသည် ထိန်းချုပ်ဘုတ်အဖြစ် ယုံကုံရမှုရှိပြီး LAN Drive Control Board ၏ အစောပိုင်းမှု အစိတ်အပိုင်းဖြစ်သည်။ ၎င်း၏ စိတ်ခေါ်မှုမှုနှင့် လုပ်ဆောင်ချက်များသည် စိတ်ခေါ်မှုရှိသောကြောင့် ဤဘုတ်ကို အသုံးပြုသည့်အခါ ပြောင်းလဲမှုကို နောက်ခဲ့၍ ဆောင်ရွက်ရန် အကြံပေးပါသည်။

၂။ ဤမော်ဂျူးတွင် မိုက်ခရိုပရိုဆက်ဆာ သုံးမျှော်သုံးမျှော်ပါဝင်ပါသည်- ဒရိုက်ထိန်းချုပ်မော်ဂျူး၊ မော်တာထိန်းချုပ်မော်ဂျူးနှင့် ကို-မော်တာမော်ဂျူး။ ဒရိုက်ထိန်းချုပ်မော်ဂျူးသည် ဒရိုက်ကို ထိန်းချုပ်ရန် တာဝန်ရှိပြီး အတွင်းပါ လုပ်ဆောင်ချက်များစွာ၊ ဒစ်ဂျစ်တယ်နှင့် အနာလော့ဂ် အင်ပုတ်/အော်တ်ပုတ် စွမ်းရည်များကို ပါဝင်ပါသည်။ ထို့အပ besides အသုံးပြုသူအင်တာဖေးအတွက် ဆော့ဖ်ဝဲလ်ကိုလည်း ပါဝင်ပါသည်။ မိုက်ခရိုပရိုဆက်ဆာတစ်ခုတည်းဖြင့် အမြန်နှုန်းမြင့် အင်ပုတ်/အော်တ်ပုတ်၊ ဒစ်ဂျစ်တယ်အင်ပုတ်/အော်တ်ပုတ်၊ အနာလော့ဂ်အင်ပုတ်/အော်တ်ပုတ်နှင့် ဒစ်ဂျစ်တယ် အချိန်သတ်မှတ်မှု လုပ်ဆောင်ချက်များကို ထိရောက်စွာ လုပ်ဆောင်နိုင်ပါသည်။ မော်တာထိန်းချုပ်မော်ဂျူးသည် မော်တာထိန်းချုပ်မှုနှင့် သက်ဆိုင်သော သင်္ချာအရ ရှုပ်ထွေးသော လုပ်ဆောင်ချက်များကို ကိုင်တွယ်ရန် အထူးဒီဇိုင်းထုတ်ထားပါသည်။

၃။ ဤမော်ဂျူလ်ကို AC2000၊ DC2000 နှင့် EX2000 မော်တော်ကားမောင်းနှင်မှုစနစ်များတွင် အသုံးများပါသည်။ ထို့ကြောင့် ၎င်းသည် မတူညီသော မောင်းနှင်မှုစနစ်များတွင် အသုံးပြုနိုင်မှုနှင့် ချိန်ညှိနိုင်မှုရှိကြောင်း ပြသပါသည်။

၄။ ကြုံတွေ့ရသော ကွန်နက်တာများသည် စုစုပေါင်း ရှစ်များဖြစ်ပြီး ၁PL၊ ၂PL၊ ၃PL၊ ၆PL၊ ၇PL၊ ၈PL၊ ၉PL နှင့် ၁၁PL တို့ဖြစ်သည်။ ဤမော်ဂျူလ်သည် မောင်းနှင်မှုစနစ်အတွင်းရှိ အခြားဘုတ်များသို့ စိတ်ကူးယဉ်မှုများနှင့် ထိန်းချုပ်မှုများကို လက်ခံရရှိရန် အရေးကြီးသော ဆက်သွယ်မှုများကို တည်ဆောက်ပေးပါသည်။ ကွန်နက်တာတစ်ခုချင်းစီသည် သီးသန့်ရည်ရွယ်ချက်တစ်ခုကို ဖော်ဆောင်ပြီး ဒေတာနှင့် ထိန်းချုပ်မှုစိတ်ကူးယဉ်များကို လွှဲပေးခြင်းကို အထောက်အကူပုလုပ်ပါသည်။

5.ကေဘယ်လ်များကို မော်ဂျူးနှင့် ချိတ်ဆက်ရာတွင် ၎င်းတို့အား အတားအဆီးများ သို့မဟုတ် ပျက်စီးမှု အန္တရာယ်ကို လျှော့ချရန် drive ထဲရှိ အခြားအစိတ်အပိုင်းများနှင့် ထိတွေ့မှုမရှိစေရန် လမ်းကြောင်းချထားရန် အရေးကြီးပါသည်။ လိုအပ်ပါက လွယ်ကူစွာ အစားထိုးနိုင်ရန်အတွက်၊ ၎င်းတို့၏ ချိတ်ဆက်မှုများကို လွယ်ကူစွာ သိရှိနိုင်ရန်နှင့် မှန်ကန်စွာ စီစဉ်ထားရန်အတွက်၊ ကေဘယ်လ်များကို တံဆိပ်တပ်ဆင်ရန် အကြံပြုပါသည်။ ချိတ်ဆက်ရေး ကိရိယာများအတွက် မှတ်သားချက်များ လွယ်ကူစွာ ရရှိနိုင်သည့် အချိန်တွင် ဒီမှတ်တံဆိပ်များကို ဖန်တီးခြင်းသည် လုပ်ငန်းစဉ်ကို ရိုးရှင်းစေပြီး အနာဂတ် ရည်ညွှန်းချက်များအတွက် တိကျသော မှတ်တံဆိပ်ကို အာမခံပေးသည်။

ဆက်သွယ်မှုများ

အစိတ်အပိုင်းရဲ့ Card Connections တွေဟာ ထိန်းချုပ်ရေးစနစ်အတွင်းက အခြား board တွေနဲ့ ဆက်သွယ်ရေးနဲ့ ချိတ်ဆက်မှုတည်ဆောက်ဖို့နဲ့ ပြင်ပ အချက်ပြမှုတွေအတွက် မရှိမဖြစ်လိုအပ်ပါတယ်။ ဒီဆက်သွယ်မှုတွေဟာ "PL" လို့ အမည်ပေးထားတဲ့ သတ်မှတ်ထားတဲ့ ဆက်သွယ်မှု ရှစ်ခုကနေ လုပ်တာပါ။ ချိတ်ဆက်မှုတစ်ခုစီဟာ သီးခြားရည်ရွယ်ချက်တစ်ခုနဲ့ လုပ်ဆောင်ပြီး မတူညီတဲ့ အစိတ်အပိုင်းတွေကြားက သတင်းအချက်အလက်နဲ့ အချက်ပြမှု ဖလှယ်မှုကို လွယ်ကူစေပါတယ်။

1PL: ဤကွန်နက်တာသည် ပါဝါစွမ်းအား/အင်တာဖေ့စ်ဘုတ် (IMCP, DCI, SDCI သို့မဟုတ် DCFB) နှင့် SDCC (စနစ်ပြသမှုနှင့်ထိန်းချုပ်မှုကတ်) အကြား အင်ပုတ်နှင့်အော့ထ်ပုတ် (I/O) ဆက်သွယ်ရေးကို ဖော်ဆောင်ပေးပါသည်။ ဤကွန်နက်တာသည် ဤဘုတ်နှစ်ခုအကြား ဒေတာနှင့်ထိန်းချုပ်မှုအချက်အလက်များ လွှဲပေးရေးကို ဖော်ဆောင်ပေးပါသည်။

2PL: 2PL ကွန်နက်တာသည် ပါဝါစွမ်းအား/အင်တာဖေ့စ်ဘုတ်မှ ±5V၊ 15V နှင့် 24V တို့ဖြစ်သော တိုက်ရိုက်စီးမ် (DC) အင်ပုတ်များကို အစိတ်အပိုင်းသို့ ချိတ်ဆက်ပေးရေးတွင် တာဝန်ရှိပါသည်။ ဤအင်ပုတ်များသည် အစိတ်အပိုင်း၏ လုပ်ဆောင်မှုအတွက် လိုအပ်သော ပါဝါစွမ်းအားဖော်ပေးမှုများကို ပေးစေပါသည်။

3PL: ဤကွန်နက်တာသည် SDCC အထွက်များကို LAN ဆက်သွယ်ရေးကတ် (SLCC) သို့ လွှဲပေးရေးကို ဖော်ဆောင်ပေးပါသည်။ ဤကွန်နက်တာသည် SDCC နှင့် LAN ဆက်သွယ်ရေးကတ်အကြား ဆက်သွယ်ရေးကို ဖော်ဆောင်ပေးပါသည်။ ထို့ကြောင့် ကွန်ရက်ချိတ်ဆက်မှုနှင့် ဒေတာလွှဲပေးရေးတွင် အထောက်အကူဖော်ဆောင်ပေးပါသည်။

6PL: 6PL ကွန်နက်တာသည် ဒရိုက်ဗ်တာမီနယ်ဘုတ် (NTB) သို့မဟုတ် ရိုးရှင်းသောဒရိုက်ဗ်တာမီနယ်ဘုတ်နှင့် SDCC အကြား I/O အင်တာဖေ့စ်အဖြစ် အသုံးပြုပါသည်။ ဤကွန်နက်တာသည် ဤအစိတ်အပိုင်းများအကြား ထိန်းချုပ်မှုအချက်အလက်များ၊ ပြန်လည်အသုံးပြုမှုအချက်အလက်များနှင့် အခြားသက်ဆိုင်ရာအချက်အလက်များ လွှဲပေးရေးကို ဖော်ဆောင်ပေးပါသည်။

7PL: ဤကွန်နက်တာသည် Signal Processor Card (SPC) သို့မဟုတ် Multibridge Signal Processing Card နှင့် အစိတ်အပိုင်းတွင် I/O ဆက်သွယ်ရေးကို တည်ထောင်ပေးပါသည်။ ဤကွန်နက်တာသည် အစိတ်အပိုင်းနှင့် ဤ signal processing ဘုတ်များအကြား ဒေတာလွှဲပေးခြင်းနှင့် စိတ်ကူးယဉ်မှုလုပ်ဆောင်ခြင်းကို ဖြစ်နေစေပါသည်။

8PL: 6PL ကွန်နက်တာနှင့် အလားတူအားဖြင့် 8PL ကွန်နက်တာသည်လည်း Drive Terminal Board (NTB) သို့မဟုတ် Simple Drive Terminal Board နှင့် SDCC အကြား I/O ဆက်သွယ်ရေးကို အားပေးပါသည်။ ဤကွန်နက်တာသည် ဒေတာလွှဲပေးခြင်းနှင့် ထိန်းချုပ်မှုအချက်များအတွက် အပိုဆောင်းအင်တာဖေးကို ပေးပါသည်။

9PL: 9PL ကွန်နက်တာကို "အသုံးမပြုပါ" ဟု အမည်ပေးထားပါသည်။ ထို့ကြောင့် ဤကွန်ဖစ်ဂဴရေးရှင်း (configuration) သို့မဟုတ် ဤအခြေအနေတွင် ၎င်းသည် သတ်မှတ်ထားသော လုပ်ဆောင်ချက် သို့မဟုတ် ချိတ်ဆက်မှုမရှိပါ။

11PL: ဤကွန်နက်တာသည် မီတာများသို့ ထွက်ပေါက်များအတွက် တာဝန်ရှိပါသည်။ ဤကွန်နက်တာသည် မီတာများ သို့မဟုတ် စမ်းသပ်ကိရိယာများကို ချိတ်ဆက်ရန် အခွင့်အရေးပေးပါသည်။ ထို့ကြောင့် သက်ဆိုင်ရာ ပါရာမီတာများ သို့မဟုတ် တိုင်းတာမှုများကို ပြသခြင်းနှင့် စောင်းကြည့်ခြင်းကို ဖြစ်နေစေပါသည်။

မေးလေ့ရှိသောမေးခွန်းများ

Q: DS200SDCCG1AGD DS215SDCCG1AZZ01B ဆိုသည်မှာ အဘယ်နည်း။

A: ဤကား General Electric မှ ဖွံ့ဖြိုးတီထွင်ထားသော Drive Control Card ဖြစ်ပါသည်။

မေးခွန်း - DS200SDCCG1AGD DS215SDCCG1AZZ01B တွင် မိုက်ခရိုပရိုဆက်ဆာ မည်မျှရှိသနည်း။

အဖြေ - SDCC ပေါ်တွင် ၁၆-ဘစ် မိုက်ခရိုပရိုဆက်ဆာ သုံးလုံး ရှိပါသည်။ ထို့အပ alongside နှစ်ခုပါ RAM ဖြင့် ချိတ်ဆက်ထားသော ဆက်စပ်သော စက်ပစ္စည်းများလည်း ပါဝင်ပါသည်။

မေးခွန်း - အင်တာဖေးစ် စက်ပစ္စည်းများ၏ လုပ်ဆောင်ချက်များမှာ အဘယ်နည်း။

အဖြေ - SDCC ပေါ်ရှိ အင်တာဖေးစ် စက်ပစ္စည်းများသည် ဒရိုင်ဗ်၊ မော်တာနှင့် ဖောက်သည်၏ I/O စိုက်ထားမှုများကို ထိန်းညှိခြင်း၊ စီမံခန့်ခွဲခြင်းနှင့် ထိန်းချုပ်ခြင်းတို့ကို ဆောင်ရွက်ပါသည်။ ထိုစက်ပစ္စည်းများသည် အခြားဘုတ်များနှင့် ပူးပေါင်း၍ AC နှင့် DC မော်တာ ဒရိုင်ဗ် ပုံစံများစွာကို ပေးစေပါသည်။

မေးခွန်း - DS200SDCCG1AGD DS215SDCCG1AZZ01B ၏ ST2000 ဆော့ဖ်ဝဲအစုအဝေးသည် အဘယ်နည်း။

အဖြေ - ST2000 ဆော့ဖ်ဝဲအစုအဝေးသည် DOS အခြေပြု ပုံစံဖြစ်ပြီး GE DIRECTO-MATIC 2000 ထိန်းချုပ်မှု စက်ပစ္စည်းများကို ကောင်ဖီဂူရ် (configure) လုပ်ရန် အသုံးပြုပါသည်။ ထိုဆော့ဖ်ဝဲသည် ထိန်းချုပ်မှု စက်ပစ္စည်းများကို ကောင်ဖီဂူရ်လုပ်ခြင်းနှင့် စောင်းကြည့်ခြင်း (monitor) လုပ်နိုင်ပါသည်။ ထို့အပ besides ရောဂါရှာဖွေခြင်း (diagnostics)၊ ချိန်ညှိခြင်း (tuning) နှင့် တိကျမှုစွမ်းရည် စမ်းသပ်ခြင်း (calibration) စသည့် လုပ်ဆောင်ချက်များကိုလည်း ဆောင်ရွက်နိုင်ပါသည်။

မေးခွန်း - DS200SDCCG1AGD DS215SDCCG1AZZ01B ၏ GE ထိန်းချုပ်မှုစနစ် အိတ်ထောင် (Toolbox) သည် အဘယ်နည်း။

A: GE Control System Toolbox သည် GE DIRECTO-MATIC 2000 ထိန်းချုပ်မှုပစ္စည်းများကို ကောင်ဖီဂူရုပ်လုပ်ရန်အတွက် အသုံးပြုသည့် ဆော့ဖ်ဝဲလ်ကိရိယာများ၏ အစုအဝေးဖြစ်သည်။ ၎င်းသည် Windows ပေါ်တွင် အလုပ်လုပ်ပြီး ဟာဒ်ဝဲနှင့် ဆော့ဖ်ဝဲလ် ပါရာမီတာများကို ကောင်ဖီဂူရုပ်လုပ်ရန်၊ လက်ဒါလော်ဂျစ်ပရိုဂရမ်များကို တည်းဖြစ်ရန်နှင့် အချိန်နှင့်တစ်ပါတ်တည်း ဒေတာများကို စောင်းကြည့်ရန်အတွက် အသုံးပြုသည်။

Q: DS200SDCCG1AGD DS215SDCCG1AZZ01B ၏ LynxOS Drive Configurator ဆိုသည်မှာ အဘယ်နည်း။

A: LynxOS Drive Configurator သည် LynxOS အော်ပရေတ်စီစတမ်ကို အသုံးပြုသည့် PC ပေါ်တွင် GE DIRECTO-MATIC 2000 ထိန်းချုပ်မှုပစ္စည်းများကို ကောင်ဖီဂူရုပ်လုပ်ရန်အတွက် အသုံးပြုသည့် ဆော့ဖ်ဝဲလ်စီးရီးဖြစ်သည်။ ၎င်းသည် ထိန်းချုပ်မှုပစ္စည်းများကို ကောင်ဖီဂူရုပ်လုပ်ခြင်းနှင့် စောင်းကြည့်ခြင်းအတွက် ဂရပ်ဖစ်အင်တာဖေးကို ပေးစေသည်။
