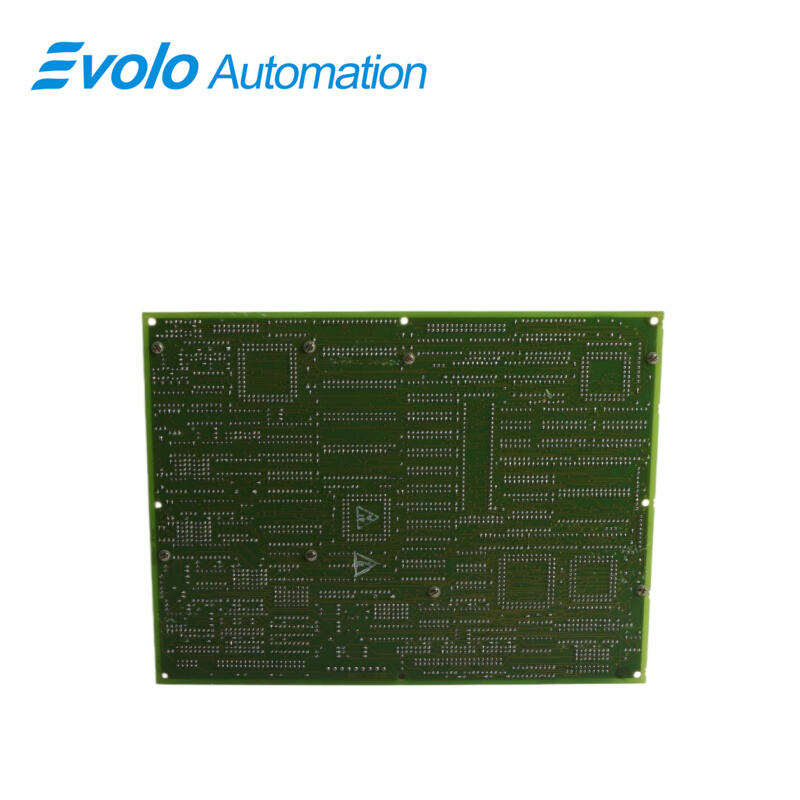

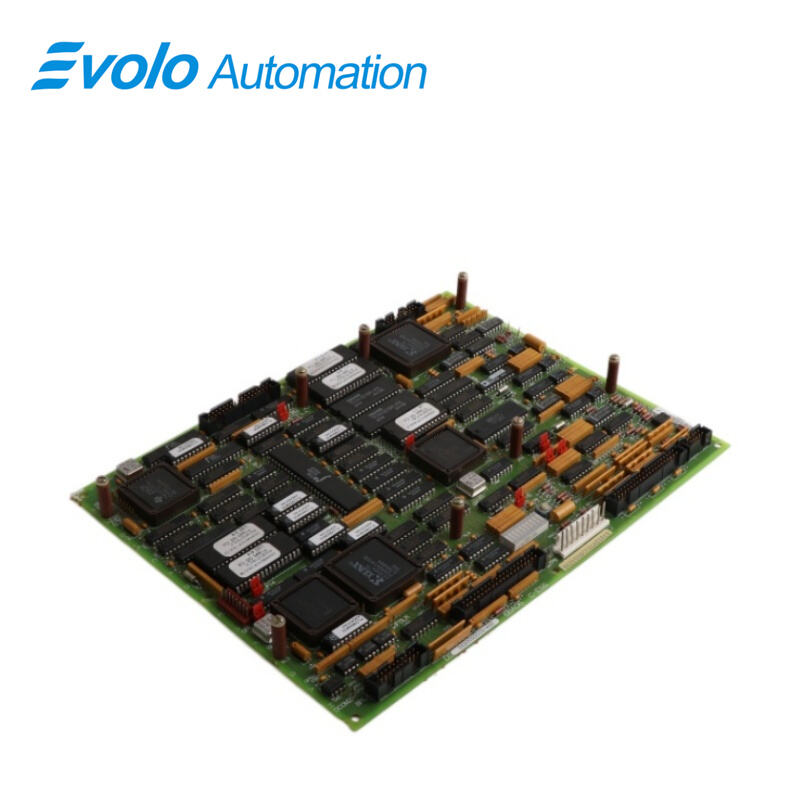

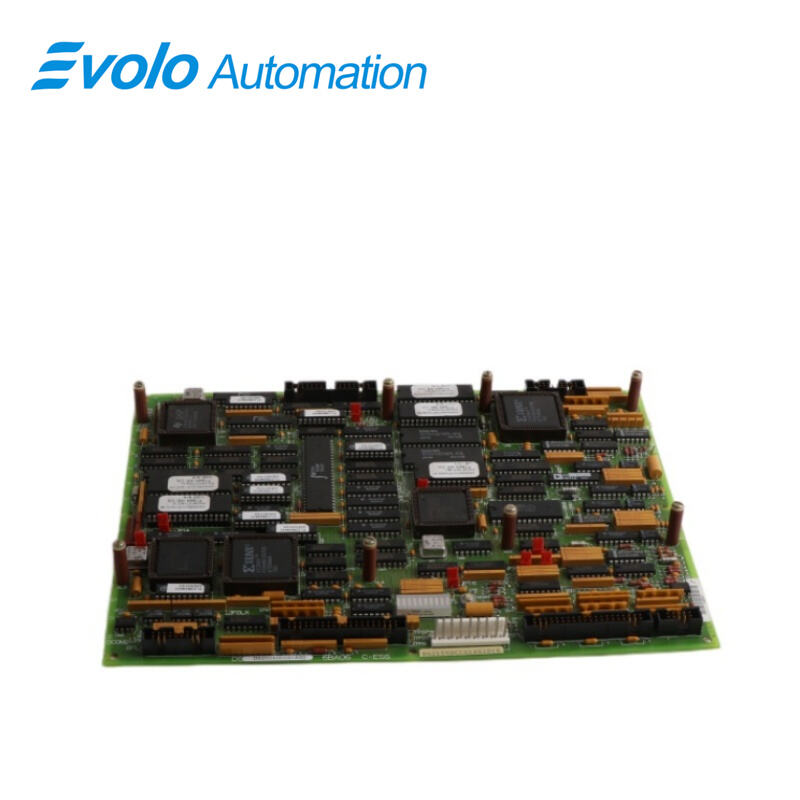

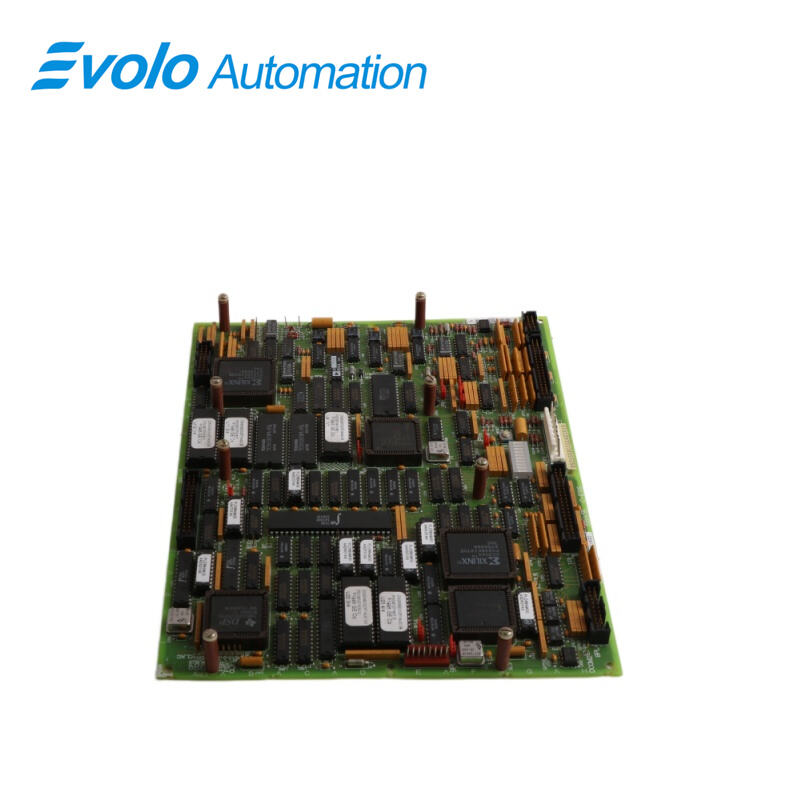

کارت کنترل درایو DS200SDCCG1AGD و DS215SDCCG1AZZ01B

مرور کلی

محل اصل:	ایالات متحده آمریکا
نام تجاری:	Ge
شماره مدل:	DS200SDCCG1AGD
جزئیات بسته‌بندی:	نو اصلی، دربسته‌بندی کارخانه
زمان تحویل:	5 تا 7 روز
شرایط پرداخت:	T/T
توانایی تأمین:	در انبار

مشخصات

توضیحات

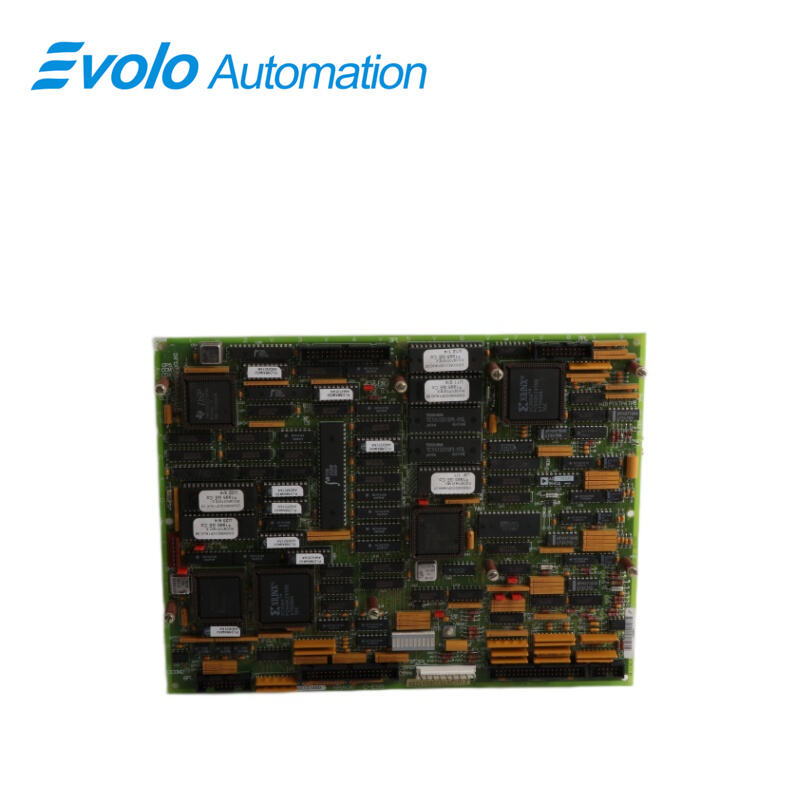

DS200SDCCG1AGD و DS215SDCCG1AZZ01B کارت کنترل درایویی هستند که توسط شرکت جنرال الکتریک (GE) طراحی و توسعه داده شده‌اند. این محصول بخشی از سیستم کنترل مارک V (Mark V) است. این محصول شامل مدارهای اصلی کنترل و نرم‌افزار مربوط به یک درایو یا اکسایتر می‌باشد. این کامپوننت از سه پردازنده میکرویی ۱۶ بیتی و مدارهای مرتبط با آن تشکیل شده است که از طریق حافظه RAM دوگانه (dual-ported RAM) به یکدیگر متصل شده‌اند. این قطعه همچنین دارای مدارهای رابط است که با سایر برد‌ها اتصال برقرار می‌کند تا پیکربندی‌های مختلفی از درایوهای موتورهای جریان متناوب (AC) و جریان مستقیم (DC) را فراهم سازد. مدارهای رابط، سیگنال‌های کنترلی درایو، موتور و ورودی/خروجی مشتری (I/O) را تنظیم، پردازش و کنترل می‌کنند. این سیستم یک سیستم کنترل توربین کاملاً برنامه‌پذیر است که برای مدیریت رفتارهای پیچیده و پویای توربین‌های بخاری و گازی در صنعت مدرن تولید انرژی طراحی شده است. این یک سیستم کنترل ماژولار است که امکانات پیشرفته‌ای در زمینه مدیریت، نظارت و امنیت را ارائه می‌دهد. علاوه بر قابلیت‌های قوی نظارتی و ویژگی‌های داخلی متعددی که به‌صورت خودکار توربین-ژنراتور را در برابر طیفی از رویدادهای غیرطبیعی عملیاتی — مانند افزایش سرعت بیش از حد (overspeed)، از دست رفتن روغن (oil loss) و افزایش دما بیش از حد (overheating) — محافظت می‌کنند، این سیستم به اپراتورها دسترسی فوری به تمامی عملیات کنترلی اصلی را فراهم می‌سازد.

کاربردها

صنعت انرژی و توان (کاربردهای اصلی):

کنترل توربین‌های گازی و بخاری: در کابینت کنترل Mark V نصب شده و مسئول محاسبه منطق راه‌اندازی، شتاب‌دهی، همگام‌سازی و کنترل بار توربین است.

نیروگاه‌های هسته‌ای و بزرگ‌مقیاس آبی: به‌عنوان واحد پردازش اصلی در سیستم‌های کنترل توان که نیازمند قابلیت اطمینان و پایداری بسیار بالایی هستند، عمل می‌کند.

نفت و گاز:

ایستگاه‌های محرک کمپرسورهای بزرگ: توربین‌های گازی را که کمپرسورهایی با توان ده‌ها هزار اسب بخار را در خطوط لوله نفت و گاز به حرکت درمی‌آورند، کنترل می‌کند.

پالایشگاه‌ها و کارخانه‌های شیمیایی: ماشین‌آلات چرخشی بزرگ را که در جریان‌های فرآیندی حیاتی به‌کار می‌روند، مدیریت می‌کند.

تولیدات سنگین:

کارخانه‌های فولاد و کاغذ: در سیستم تحریک Directo-Matic 2000 یا EX2000 ادغام شده و به‌طور دقیق گشتاور و سرعت موتورهای جریان مستقیم یا جریان متناوب بزرگ را کنترل می‌کند.

ویژگی‌ها

۱. این قطعه به‌عنوان یک برد کنترلی قابل اعتماد است و پیش‌نیاز برد کنترل درایو LAN محسوب می‌شود. با توجه به عملکرد و قابلیت‌های پایدار آن، در صورت استفاده از این برد در یک کاربرد، انجام مهاجرت با تأخیر توصیه می‌شود.

۲. این ماژول دارای سه پردازنده اصلی میکرو است: پردازنده کنترل درایو، پردازنده کنترل موتور و پردازنده هم‌موتور. پردازنده کنترل درایو مسئولیت کنترل درایو را بر عهده دارد و دارای توابع متعددی درونی، همچنین قابلیت‌های ورودی/خروجی دیجیتال و آنالوگ است. این پردازنده شامل نرم‌افزار رابط کاربری نیز می‌شود که امکان تعامل آسان با سیستم را فراهم می‌سازد. یک پردازنده میکرو تکی به‌صورت کارآمد ورودی/خروجی سرعت بالا، ورودی/خروجی دیجیتال، ورودی/خروجی آنالوگ و توابع زمان‌بندی دیجیتال را مدیریت می‌کند. پردازنده کنترل موتور به‌طور خاص برای انجام توابع ریاضی‌محور مرتبط با کنترل موتور طراحی شده است.

۳. این ماژول معمولاً در کاربردهای درایو AC2000، DC2000 و EX2000 استفاده می‌شود و تنوع و سازگاری آن را در سیستم‌های درایوی مختلف نشان می‌دهد.

۴. این ماژول دارای هشت اتصال‌دهنده است که عبارتند از: ۱PL، ۲PL، ۳PL، ۶PL، ۷PL، ۸PL، ۹PL و ۱۱PL؛ این اتصال‌دهنده‌ها ارتباطات حیاتی را برای انتقال و دریافت سیگنال‌ها به و از سایر برد‌ها درون سیستم درایو برقرار می‌کنند. هر اتصال‌دهنده عملکرد خاصی دارد و تبادل داده‌ها و سیگنال‌های کنترلی را تسهیل می‌سازد.

۵. هنگام اتصال کابل‌ها به ماژول، اهمیت دارد که کابل‌ها به گونه‌ای مسیریابی شوند که با سایر اجزای سیستم پیشرانه تماس نداشته باشند تا خطر ایجاد تداخل یا آسیب به حداقل برسد. برای تسهیل جایگزینی آسان در صورت لزوم، توصیه می‌شود کابل‌ها برچسب‌گذاری شوند تا شناسایی اتصالات آن‌ها و حفظ نظم مناسب آسان‌تر شود. ایجاد این برچسب‌ها در زمانی که شناسه‌های اتصال‌دهنده به راحتی در دسترس هستند، فرآیند را ساده‌تر کرده و اطمینان حاصل می‌کند که برچسب‌گذاری برای مراجعه‌های آینده دقیق باشد.

ارتباطات

اتصالات کارت این قطعه برای برقراری ارتباط و اتصال با سایر برد‌ها درون سیستم کنترل‌کننده و همچنین سیگنال‌های خارجی ضروری هستند. این اتصالات از طریق هشت اتصال‌دهنده مشخص‌شده، که با علامت «PL.» نشان داده شده‌اند، انجام می‌شوند. هر اتصال‌دهنده عملکرد خاصی دارد و تبادل اطلاعات و سیگنال‌ها بین اجزای مختلف را تسهیل می‌کند.

1PL: این کانکتور امکان ارتباط ورودی و خروجی (I/O) بین برد منبع تغذیه/برد رابط (IMCP، DCI، SDCI یا DCFB) و کارت نمایش و کنترل سیستم (SDCC) را فراهم می‌کند. این کانکتور انتقال داده‌ها و سیگنال‌های کنترلی بین این دو برد را امکان‌پذیر می‌سازد.

2PL: کانکتور 2PL مسئول اتصال ورودی‌های مختلف جریان مستقیم (DC) با ولتاژهای ±۵ ولت، ۱۵ ولت و ۲۴ ولت از برد منبع تغذیه/برد رابط به مؤلفه است. این ورودی‌ها ولتاژهای لازم برای تأمین انرژی مؤلفه و انجام عملیات آن را فراهم می‌کنند.

3PL: این کانکتور انتقال خروجی‌های SDCC به کارت ارتباطات شبکه محلی (SLCC) را تسهیل می‌کند. این کانکتور امکان ارتباط بین SDCC و کارت ارتباطات شبکه محلی را فراهم می‌سازد و از این طریق قابلیت اتصال به شبکه و تبادل داده‌ها را ممکن می‌سازد.

6PL: کانکتور 6PL به‌عنوان رابط ورودی و خروجی (I/O) بین برد ترمینال درایو (NTB) یا برد ترمینال ساده درایو و SDCC عمل می‌کند. این کانکتور تبادل سیگنال‌های کنترلی، بازخورد و سایر اطلاعات مرتبط بین این مؤلفه‌ها را امکان‌پذیر می‌سازد.

7PL: این اتصال‌دهنده ارتباط ورودی/خروجی بین کارت پردازش سیگنال (SPC) یا کارت پردازش سیگنال مالتی‌بریج و مؤلفه را برقرار می‌کند. این اتصال‌دهنده انتقال داده‌ها و پردازش سیگنال بین مؤلفه و این تخته‌های پردازش سیگنال را فراهم می‌سازد.

8PL: این اتصال‌دهنده مشابه اتصال‌دهنده 6PL است و نیز ارتباط ورودی/خروجی بین تخته انتهایی درایو (NTB) یا تخته انتهایی ساده درایو و SDCC را تسهیل می‌کند. این اتصال‌دهنده رابط اضافی‌ای برای تبادل داده‌ها و سیگنال‌های کنترلی فراهم می‌سازد.

9PL: اتصال‌دهنده 9PL با عنوان «استفاده نشده» برچسب‌گذاری شده است که نشان‌دهنده این است که در این پیکربندی یا زمینه خاص هیچ عملکرد یا اتصال تعیین‌شده‌ای ندارد.

11PL: این اتصال‌دهنده مسئول خروجی‌ها به کنتورهاست. این اتصال‌دهنده امکان اتصال دستگاه‌ها یا ابزارهای اندازه‌گیری را فراهم می‌سازد و نمایش و پایش پارامترها یا اندازه‌گیری‌های مرتبط را امکان‌پذیر می‌سازد.

سوالات متداول

سوال: DS200SDCCG1AGD و DS215SDCCG1AZZ01B چیست؟

پاسخ: این کارت کنترل درایو است که توسط شرکت جنرال الکتریک توسعه یافته است.

سوال: تعداد میکروپردازنده‌ها در DS200SDCCG1AGD و DS215SDCCG1AZZ01B چند عدد است؟

پاسخ: در کارت SDCC سه میکروپردازندهٔ ۱۶ بیتی وجود دارد که همراه با مدارهای مرتبط از طریق حافظهٔ RAM دوگانه (Dual-ported RAM) به هم متصل شده‌اند.

سوال: عملکرد مدار رابط (Interface Circuitry) چیست؟

پاسخ: مدار رابط در کارت SDCC، سیگنال‌های ورودی/خروجی (I/O) مربوط به درایو، موتور و مشتری را تنظیم، پردازش و کنترل می‌کند. این مدار با سایر برد‌ها همکاری می‌کند تا پیکربندی‌های مختلف درایوهای موتورهای AC و DC را فراهم آورد.

سوال: مجموعه نرم‌افزار ST2000 برای DS200SDCCG1AGD و DS215SDCCG1AZZ01B چیست؟

پاسخ: مجموعه نرم‌افزار ST2000 یک بستهٔ مبتنی بر سیستم عامل DOS است که برای پیکربندی تجهیزات کنترلی GE DIRECTO-MATIC 2000 استفاده می‌شود. این نرم‌افزار برای پیکربندی و نظارت بر تجهیزات کنترلی به کار می‌رود و قابلیت انجام عملیاتی مانند تشخیص خطا (Diagnostics)، تنظیم (Tuning) و کالیبراسیون (Calibration) را دارد.

سوال: جعبه ابزار سیستم کنترلی GE برای DS200SDCCG1AGD و DS215SDCCG1AZZ01B چیست؟

الف: جعبه ابزار سیستم کنترل GE مجموعه‌ای از ابزارهای نرم‌افزاری برای پیکربندی تجهیزات کنترلی GE DIRECTO-MATIC 2000 است. این نرم‌افزار روی سیستم عامل ویندوز اجرا می‌شود و برای پیکربندی پارامترهای سخت‌افزاری و نرم‌افزاری، ویرایش برنامه‌های منطق درجه‌بندی‌شده (Ladder Logic) و نظارت بر داده‌های زمان واقعی به کار می‌رود.

پ: LynxOS Drive Configurator مدل‌های DS200SDCCG1AGD و DS215SDCCG1AZZ01B چیست؟

الف: LynxOS Drive Configurator مجموعه‌ای نرم‌افزاری برای پیکربندی تجهیزات کنترلی GE DIRECTO-MATIC 2000 روی رایانه‌ای است که سیستم عامل LynxOS را اجرا می‌کند. این نرم‌افزار رابط گرافیکی‌ای برای پیکربندی و نظارت بر تجهیزات کنترلی فراهم می‌کند.
