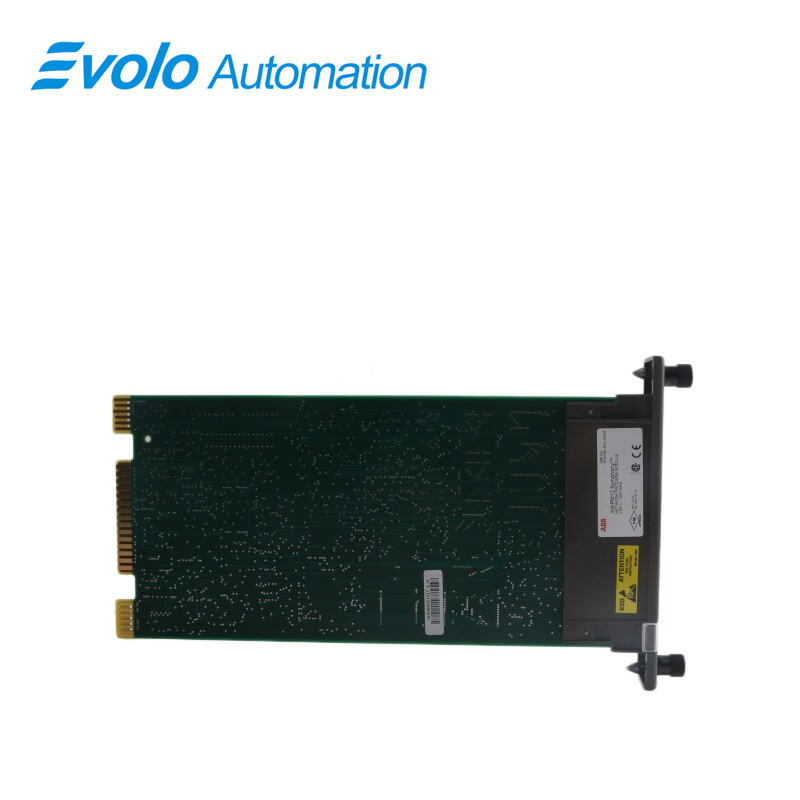

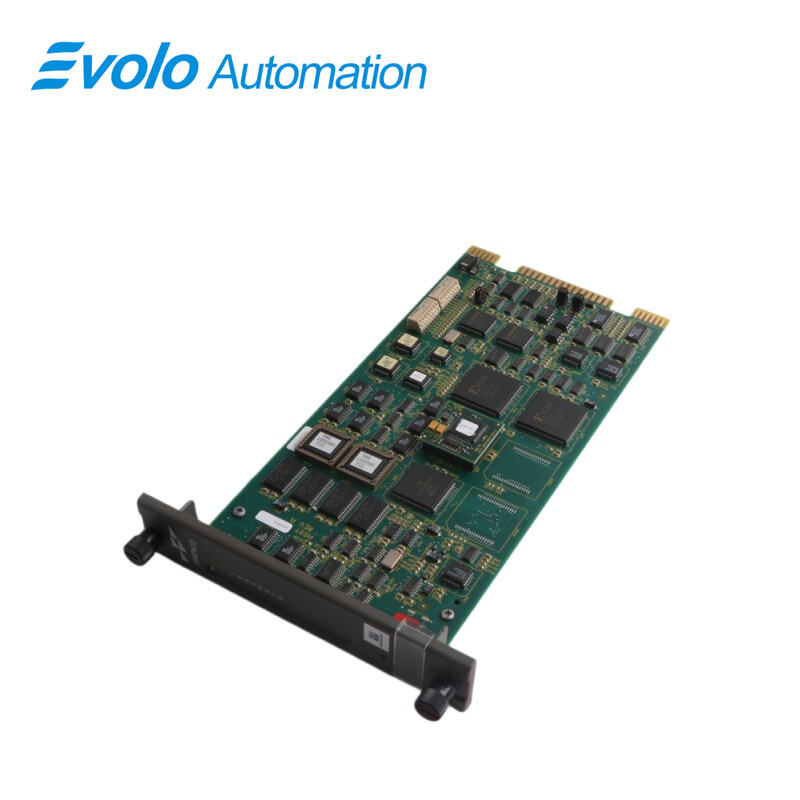

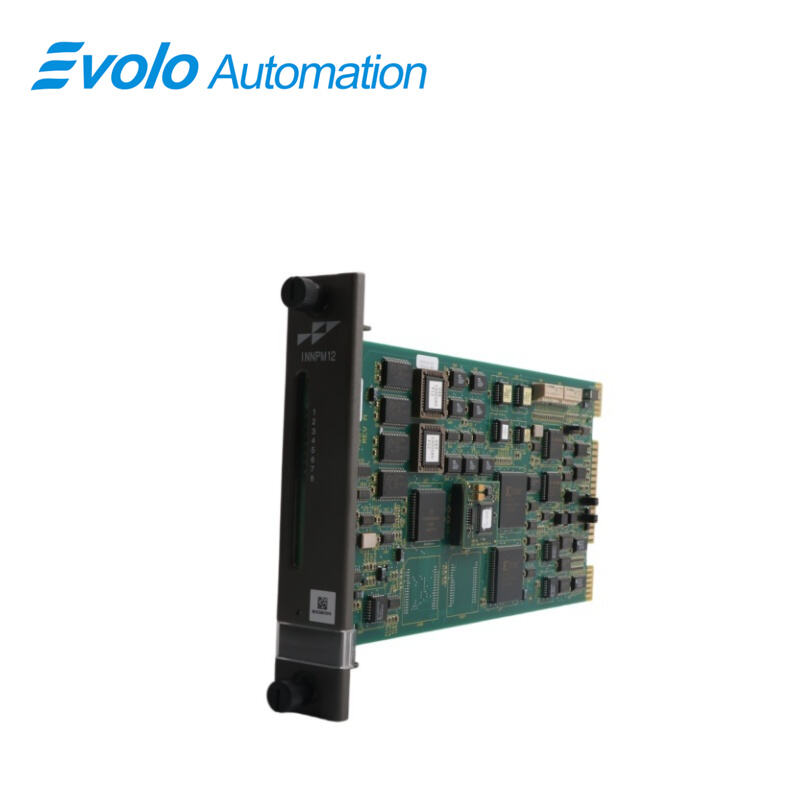

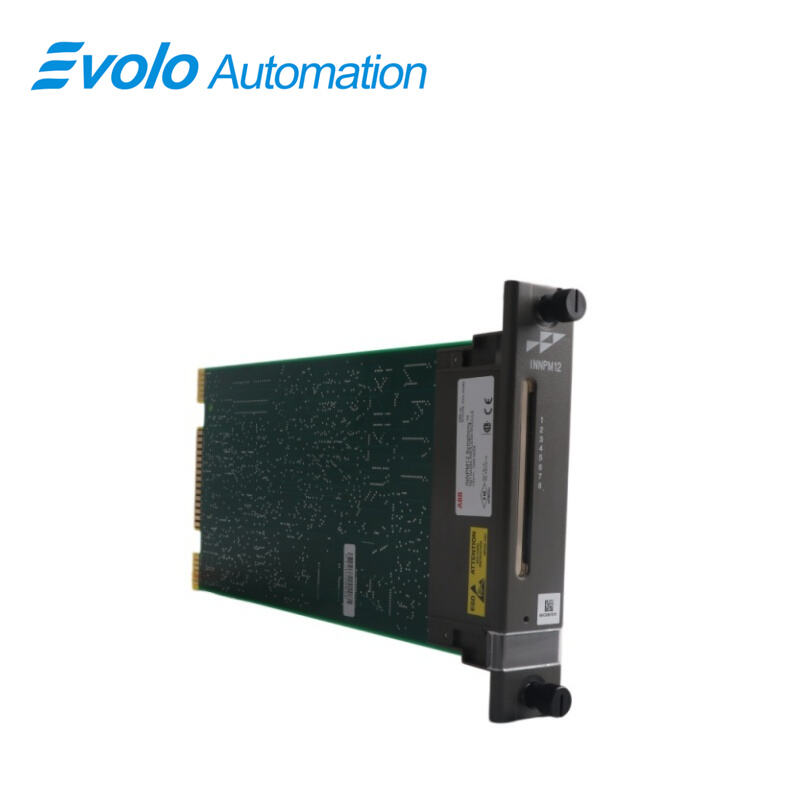

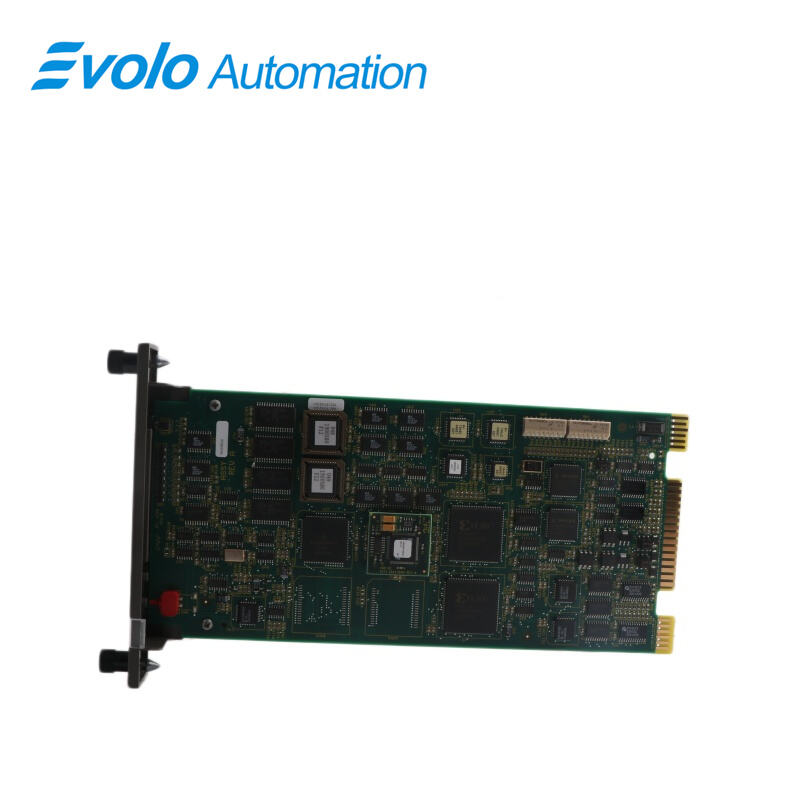

INNPM12-nätverksbearbetningsmodul, kinesiska tillverkare, leverantörer och fabriker av INNPM12-nätverksbearbetningsmodul

Översikt

Härstammar från:	Sverige
Varumärke:	ABB
Modellnummer:	INNPM12
Förpackningsinformation:	Original ny fabriksförseglad
Leveranstid:	5-7 Dagars
Betalningsvillkor:	T/T
Leveransförmåga:	På lager

Specifikationer

Parameter	Värde
Modell	INNPM12
Beskrivning	Nätverksbearbetningsmodul
Dimension	3,5 × 31,2 × 17,6 cm
Vikt	0,26 kg
Minne	512 kB ROM; 512 kB RAM
Effektkrav	+5 VDC vid 2 A; 10 W
Kommunikationshastigheter	1 Mbaud (Controlway); 83,3 kbaud (modulbuss)
Montering	Tar upp en plats i en standardmodulmonteringsenhet
Driftstemperatur	0° till 70 °C (32° till 158 °F)
Relativ luftfuktighet	5–90 % relativ fuktighet upp till 55 °C (131 °F), icke-kondenserande; 5–40 % relativ fuktighet ovanför 55 °C (131 °F), icke-kondenserande
Atmosfärisk Tryck	Havsnivå till 3 km (1,86 mi)
Luftkvalitet	Icke-korrosiv
Certifiering	CSA-certifierad; FM-godkänd (ansökan pågår för INNPM12); klass I, division 2, grupper A, B, C, D

Beskrivning

Gränssnittet mellan Cnet och HCU består främst av en INNIS01-nätverksgränssnittsmodul och en INNPM12-nätverksbearbetningsmodul. Dessa moduler är Harmony-chassimoduler som tillsammans ger en Harmony-styrenhet åtkomst till kontrollnätverket (Cnet) i Symphony Enterprise Management- och kontrollsystemet. HCU-gränssnittet ger alla rackstyrregulatorer i noden åtkomst till Cnet.

Tillämpningar

Kraftbranschen (termisk/vind/sol)

Applikationer: Används i fabriksomfattande automatiseringssystem för övervakning av pannor, turbiner och elkopplingar.

Funktion: Ger stabil realtidsstyrning och felanalysrapporter i komplexa elnätsmiljöer.

Olja och gas/kemikalier

Applikationer: Övervakning av reaktorer i raffinaderier och kemiska anläggningar, ledningstryckhantering och integration av säkerhetsinstrumenterade system (SIS).

Funktion: Bearbetar tiotusentals signalpunkter, vilket möjliggör förfinad processhantering och larmhantering.

Avloppsvattenrening och tillverkning

Applikationer: Styrning av kommunala vattenförsörjnings- och avloppssystem samt diskret och analog hybridstyrning av stora tillverkningslinjer.

Funktion: Optimerar produktionsprocesser och minskar underhållskostnader under hela livscykeln genom effektiv datainsamling och databehandling.

Excitationssystem

Applikationer: Används tillsammans med huvudstyrkorten i UNITROL-serien för exciteringsstyrning av små och medelstora synkronmotorer och -generatorer.

Funktioner

Gränssnittet mellan Cnet och HCU har följande egenskaper:

• Cnet tillhandahåller ett fabriksomfattande kommunikationsnätverk.

• Cnet tillhandahåller tidsynkronisering över hela kontrollsystemets fabriksområde.

• Varje nod kan fungera oberoende av andra Cnet-noder.

• Gränssnittsmoduler för HCU tillhandahåller lokal start och stopp vid strömavbrott utan operatörens ingripande.

• Snabb svarstid. Den 10 MHz höga kommunikationshastigheten möjliggör tidig utväxling av information.

• INNPM12-modulen paketerar processinformation för maximal överföringseffektivitet.

• HCU-gränssnittsmodulerna hanterar fyra meddelandetyper: sändning, tidsynkronisering, multicast och NIS-avfrågning.

Operation

Under uppstart eller när en reservmodul INNPM12 sätts in, utför de två redundanta modulerna en arbetsfördelning för primär och reservroll över Controlway. När rollerna är fastställda begär reservmodulen en switchinställningsbild från den primära modulen. Ytterligare redundanskommunikation sker via NKMP01-redundanslänken. Vid varm redundansövergång överförs den primära modulens databas till reservmodulen. Den nya primära modulen sänder ut ett meddelande om omstart vid varm redundansövergång, hämtar nya undantagsrapporter och uppdaterar noder utan att återupprätta vägar. Reservmodulen måste ta emot den primära modulens undantagsvägdatabas via länken och vara redo för varm redundansövergång. Den primära databasen måste förbli oförändrad i 15 sekunder innan överföringen, vilken kan ta cirka tre minuter. Ändringar under överföringen avbryter och startar om processen. Uppdateringar efter att systemet blivit klart skickas omedelbart om de är få, eller utlöser en fullständig återställning om de är många. CPU-LED-lamporna indikerar klarhet: LED 7 tänd betyder inte redo; LED 8 tänd betyder redo. Om den primära modulen går sönder innan systemet blivit klart sker en kall redundansövergång, vilket kräver att vägar återupprättas och att importerade punkter markeras med dålig kvalitet tills nya rapporter anländer.
