अवलोकन

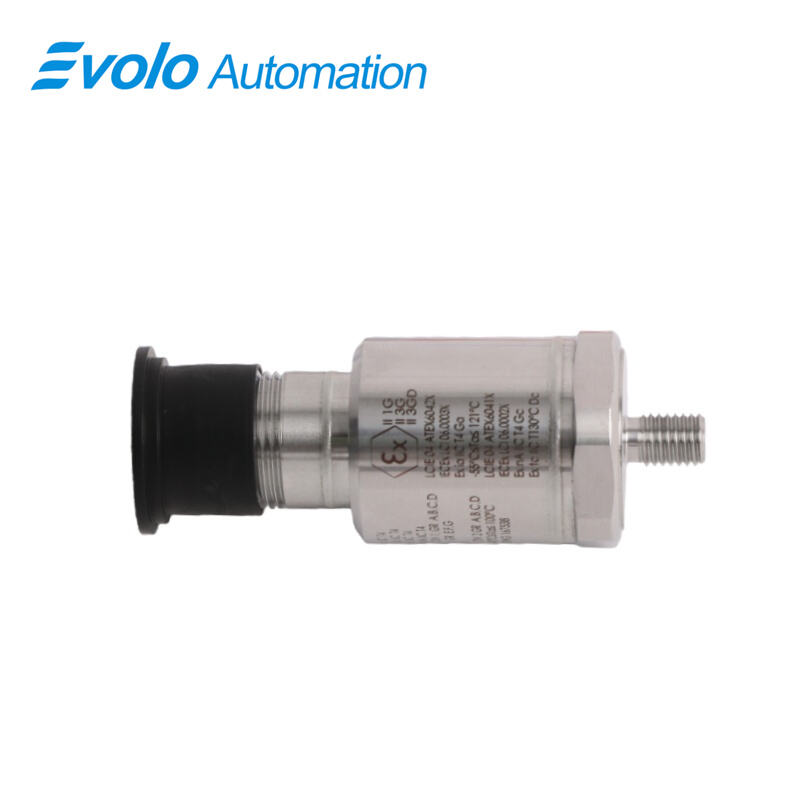

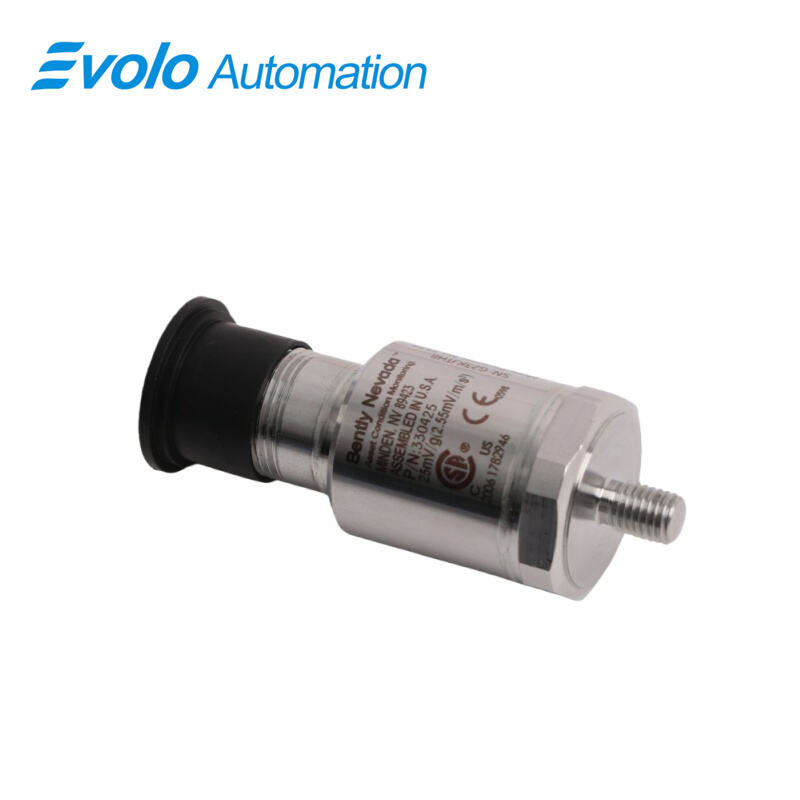

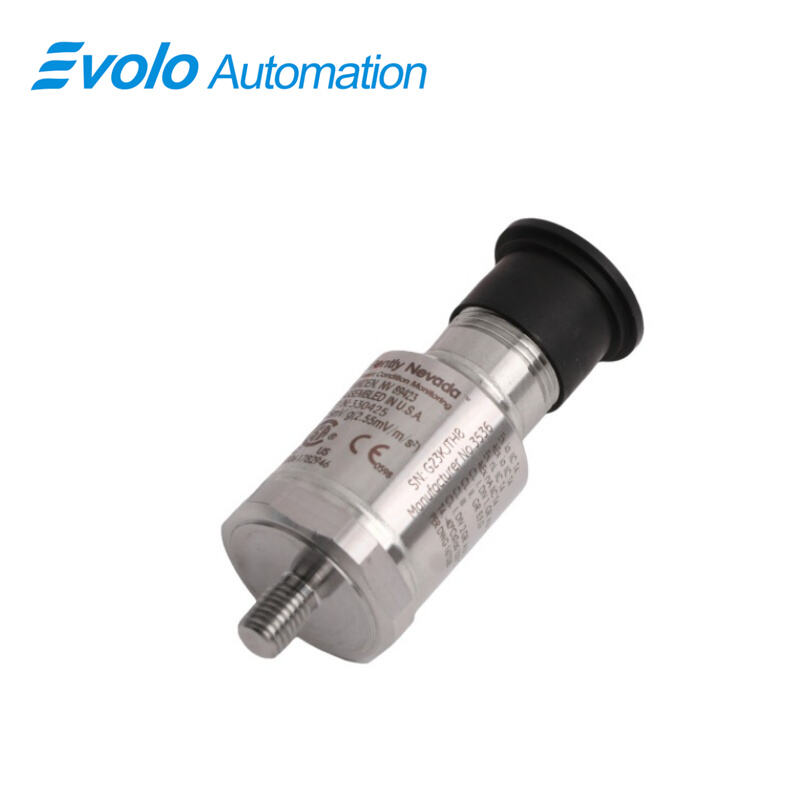

330425-02-05 त्वरण ट्रांसड्यूसर
एक नज़र में
मूल स्थान: |
यूएसए |
ब्रांड का नाम: |
बेंटली नेवादा |
मॉडल नंबर: |
330425-02-05 |
न्यूनतम ऑर्डर मात्रा: |
1 |
पैकिंग विवरण: |
मूल नया कारखाना सील |
डिलीवरी समय: |
5-7 दिन |
भुगतान शर्तें: |
T/T |
सप्लाई क्षमता: |
स्टॉक में |
उत्पाद अवलोकन
विवरण
330425-02-05 त्वरण ट्रांसड्यूसर पीजोइलेक्ट्रिक सेंसिंग तकनीक में एक विशेष विकास को दर्शाते हैं, जो उच्च-आयाम आवास कंपन विश्लेषण के लिए विशेष रूप से डिज़ाइन किए गए हैं। 330425 त्वरण ट्रांसड्यूसर पोर्टफोलियो के एक प्राथमिक घटक के रूप में, इस मॉडल को उन महत्वपूर्ण मशीनरी अनुप्रयोगों के लिए सावधानीपूर्वक डिज़ाइन किया गया है जहां मानक सेंसर संतृप्त हो सकते हैं। जबकि 330400 श्रृंखला को सामान्य API 670 अनुपालन के लिए 50 g शिखर सीमा के साथ बनाया गया है, 330425 त्वरण ट्रांसड्यूसर एक बढ़ा हुआ प्रदर्शन लाभ प्रदान करते हैं। 330425 त्वरण ट्रांसड्यूसर 75 g शिखर की काफी बड़ी आयाम सीमा प्रदान करते हैं, जो 25 mV/g की अनुकूलित संवेदनशीलता के साथ जुड़ी होती है। यह विशिष्ट विन्यास 330425 त्वरण ट्रांसड्यूसर को गियर मेष आवृत्तियों, उच्च-गति संपीड़कों में एरोडायनामिक अस्थिरता और भारी उद्योग घूर्णन उपकरणों में रोलिंग एलिमेंट बेयरिंग दोष जैसी उच्च-ऊर्जा घटनाओं की निगरानी के लिए निर्णायक विकल्प बनाता है।
330725-02-05 330425 त्वरण ट्रांसड्यूसर की तकनीकी वास्तुकला का ध्यान स्थायित्व और संकेत की सटीकता पर केंद्रित है। 25 mV/g मापने के कारक का उपयोग करके, 330425 त्वरण ट्रांसड्यूसर तीव्र यांत्रिक झटकों के दौरान संकेत क्लिपिंग से बचाव करते हैं, जो आमतौर पर अपसारी मशीनरी और जटिल गियरबॉक्स में एक सामान्य समस्या है। इसके अतिरिक्त, 330425 त्वरण ट्रांसड्यूसर में मजबूत 316L स्टेनलेस स्टील का आवास होता है जो संक्षारक पेट्रोरासायनिक वातावरण का सामना करने के लिए हर्मेटिकली सील किया गया है। जब संयंत्र-व्यापी निगरानी रणनीति में 330425 त्वरण ट्रांसड्यूसर को एकीकृत किया जाता है, तो 1/4-28 UNF माउंटिंग धागा एक कठोर यांत्रिक युग्मन सुनिश्चित करता है, जो 10 kHz से ऊपर के उच्च-आवृत्ति कंपन डेटा को सटीक रूप से कैप्चर करने के लिए आवश्यक है।
मुख्य कार्य
अनुप्रयोग
1. उच्च-ऊर्जा गियरबॉक्स और गियर मेष निगरानी
330425-02-05 का प्राथमिक अनुप्रयोग भारी उद्योग गियरबॉक्स में गियर मेश आवृत्तियों की निगरानी करना है। 25 mV/g संवेदनशीलता और विस्तृत 75 g शिखर त्वरण सीमा के कारण, यह गियर दांतों के संलग्नन से जुड़े उच्च-आवृत्ति कंपन को सिग्नल क्लिपिंग के बिना पकड़ सकता है। इससे ठंडक टावरों, मिलों और कन्वेयर प्रणालियों में उपयोग किए जाने वाले उच्च-भार ड्राइव ट्रेन में गियर पिटिंग, दरार या गलत संरेखण का आरंभिक पता लगाना संभव होता है।
2. रोलिंग एलिमेंट बेयरिंग (REB) नैदानिक जांच
यह ट्रांसड्यूसर रोलिंग एलिमेंट बेयरिंग में दोषों के कारण उत्पन्न उच्च-आवृत्ति 'रिंगिंग' या आघातों का पता लगाने के लिए आवश्यक है। यह थकान या स्नेहन विफलता के कारण उत्पन्न बेयरिंग हाउसिंग में अल्ट्रासोनिक तनाव तरंगों की निगरानी करता है। 10 हर्ट्ज़ से 15 किलोहर्ट्ज़ तक की इसकी विस्तृत आवृत्ति सीमा यह सुनिश्चित करती है कि मूल घूर्णन समस्याओं और उच्च-आवृत्ति बेयरिंग अनुनाद आवृत्तियों दोनों को उन्नत स्पेक्ट्रल विश्लेषण के लिए पकड़ा जा सके।
3. एरोडायनामिक अस्थिरता और ब्लेड पास निगरानी
अपकेंद्रीय संपीड़कों और उच्च-गति वाले प्रशंसकों में, एरोडायनेमिक घटनाओं जैसे सर्ज या ब्लेड पास आवृत्तियों का पता लगाने के लिए 330425-02-05 का उपयोग किया जाता है। सेंसर की 75 g शिखर समग्र त्वरण को संभालने की क्षमता इसे उच्च-दाब टर्बोमशीनरी के आवरण की निगरानी के लिए उपयुक्त बनाती है, जहां द्रव-प्रेरित बल महत्वपूर्ण उच्च-आवृत्ति कंपन पैदा कर सकते हैं जो कम-सीमा वाले 100 mV/g सेंसर को संतृप्त कर देंगे।
4. आंतरिक दहन यंत्र और आघात निगरानी
5,000 g शिखर तक की अतुल्य झटका सहनशीलता और मजबूत 316L स्टेनलेस स्टील निर्माण इस सेंसर को आंतरिक दहन संपीड़कों और इंजनों के लिए आदर्श बनाता है। इसका उपयोग यांत्रिक ढीलापन, वाल्व आघात और पिस्टन स्लैप की निगरानी के लिए किया जाता है। M8 x 1 अभिन्न स्टड मशीन फ्रेम से आंतरिक पिज़ोइलेक्ट्रिक तत्व तक इन तीखे, आवेगी झटकों के सटीक संचरण के लिए आवश्यक कठोर यांत्रिक युग्मन प्रदान करता है।
आधिकारिक विशिष्टताएँ
संक्षिप्त विवरण
|
माउंटिंग थ्रेड विकल्प: |
M8 X 1 इंटीग्रल स्टड |
|
एजेंसी स्वीकृति विकल्प: |
एकाधिक मान्यता (CSA, ATEX, IECEx,) |
|
अनथ्रेडेड लंबाई विकल्प (न्यूनतम अनथ्रेडेड लंबाई): |
0 मिमी |
|
कुल केस लंबाई विकल्प: |
50 मिमी |
|
कुल लंबाई विकल्प: |
0.3 मीटर (12 इंच) |
|
एजेंसी स्वीकृति विकल्प: |
एकाधिक मंजूरियाँ |
|
आयाम: |
2.4x2.2x6.3सेमी |
|
वजन: |
0.1KG |
विशिष्टताएँ
|
संचालन और भंडारण तापमान: |
-53°C से +120°C (-67°F से +250°F) |
|
केस सामग्री: |
316L स्टेनलेस स्टील |
|
झटका सहनशीलता: |
49,050 m/s² (5000 g) शिखर, अधिकतम। |
|
संवेदनशीलता: |
2.5 mV/(m/s²) (25 mV/g) ±5% |
|
त्वरण सीमा: |
10 Hz से 15 kHz आवृत्ति सीमा के भीतर कुल त्वरण का शिखर मान 740 m/s² (75 g)। |
|
आयाम रैखिकता: |
±1% से 735 m/s² (75 g) शिखर तक |
अक्सर पूछे जाने वाले प्रश्न
मॉडल नंबर क्या है?
सूचीबद्ध मॉडल संख्या 330425-02-05 है।
ब्रांड नाम क्या है?
सूचीबद्ध ब्रांड नाम Bently Nevada है।
उत्पत्ति स्थान क्या है?
सूचीबद्ध उत्पत्ति स्थान USA है।
पैकेजिंग विवरण क्या हैं?
सूचीबद्ध पैकेजिंग विवरण मूल नया फ़ैक्ट्री सील्ड हैं।
डिलीवरी का समय क्या है?
सूचीबद्ध डिलीवरी समय 5-7 दिन है।
क्या यह मॉडल उपलब्ध है?
सूचीबद्ध आपूर्ति स्थिति शेयर में है।
भुगतान शर्तें क्या हैं?
सूचीबद्ध भुगतान शर्तें टी/टी हैं।
संगतता एवं ऑर्डरिंग नोट्स
प्रतिस्पर्धी लाभ
1. असाधारण मेकैनिकल स्थायित्व और आघात प्रतिरोध
यह ट्रांसड्यूसर चरम यांत्रिक दुर्व्यवहार को सहन करने के लिए बनाया गया है, जिसमें 5,000 ग् शिखर तक के आघात सहनशीलता की विशिष्टता है। इस स्तर की कठोरता सामान्य उद्देश्य सेंसरों की तुलना में बहुत उत्तम है, जिसे उल्टे चलने वाली मशीनरी के लिए आदर्श विकल्प बनाती है जहाँ उच्च-प्रभाव वाले "ठोकर" या वाल्व सीटिंग घटनाएँ आम हैं। 316L स्टेनलेस स्टील आवास को नमी और क्षरकारी औद्योगिक रसायनों के प्रवेश को रोकने के लिए हर्मेटिक रूप से सील किया गया है, जो अत्यधिक कठोर वातावरण में लंबे सेवा जीवन की सुनिश्चितता करता है।
2. परिशुद्ध उच्च-आवृत्ति प्रतिक्रिया (15 किलोहर्ट्ज़ तक)
330425-02-05 में 10 हर्ट्ज़ से 15 किलोहर्ट्ज़ तक की विस्तृत आवृत्ति सीमा होती है, जो कठोर ±1% आयाम रैखिकता के साथ संयुक्त होती है। यह सटीकता सेंसर को एन्वलपिंग और स्पेक्ट्रल विश्लेषण जैसी उन्नत पूर्वानुमानित रखरखाव तकनीकों के लिए उपयोग करने की अनुमति देती है। 75 ग्राम की पूर्ण सीमा तक रैखिकता बनाए रखकर, यह रखरखाव टीमों को घटकों की बेअरिंग दोषों और गियर दांतों के खराब होने की पहचान करने के लिए अत्यधिक विश्वसनीय डेटा प्रदान करता है, जिससे विफलता होने से पहले ही चेतावनी मिल जाती है।
3. इष्टतम सिग्नल कपलिंग के लिए एकीकृत M8 स्टड
उन सेंसरों के विपरीत जो माउंटिंग एडाप्टर पर निर्भर करते हैं, इस कॉन्फ़िगरेशन में M8 X 1 इंटीग्रल स्टड की सुविधा है। बहु-भाग माउंटिंग हार्डवेयर की तुलना में कंपन संचरण के लिए इंटीग्रल स्टड एक अधिक कठोर यांत्रिक मार्ग प्रदान करता है। यह सीधा युग्मन उच्च-आवृत्ति निगरानी के लिए महत्वपूर्ण है, क्योंकि यह उच्च आवृत्तियों पर होने वाले अनुनाद डैम्पिंग को रोकता है, यह सुनिश्चित करते हुए कि आंतरिक पिज़ोइलेक्ट्रिक तत्व तक पहुँचने वाला संकेत केसिंग कंपन का एक सटीक प्रतिनिधित्व है।
