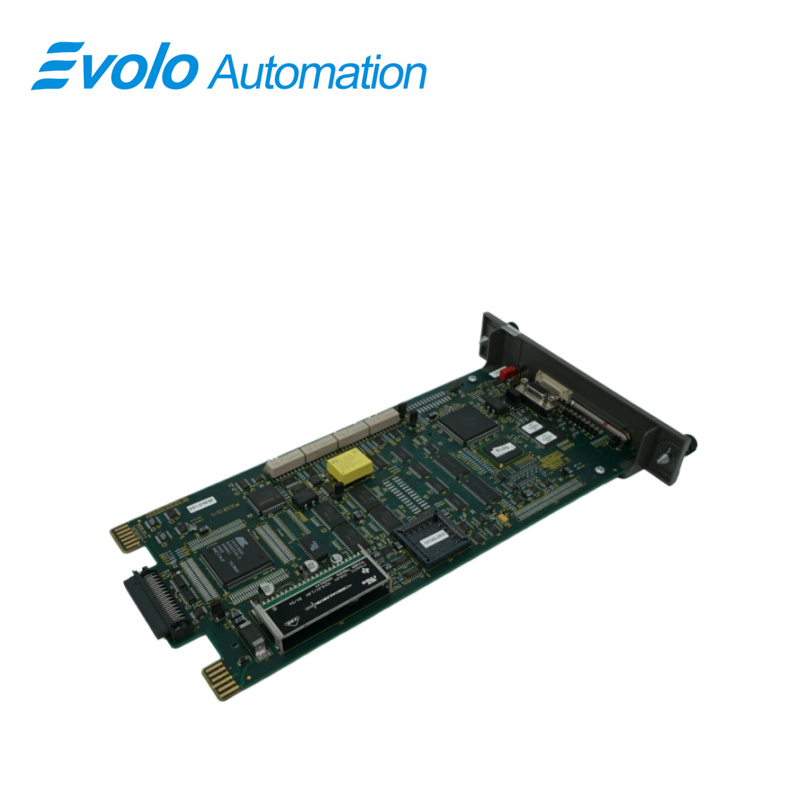

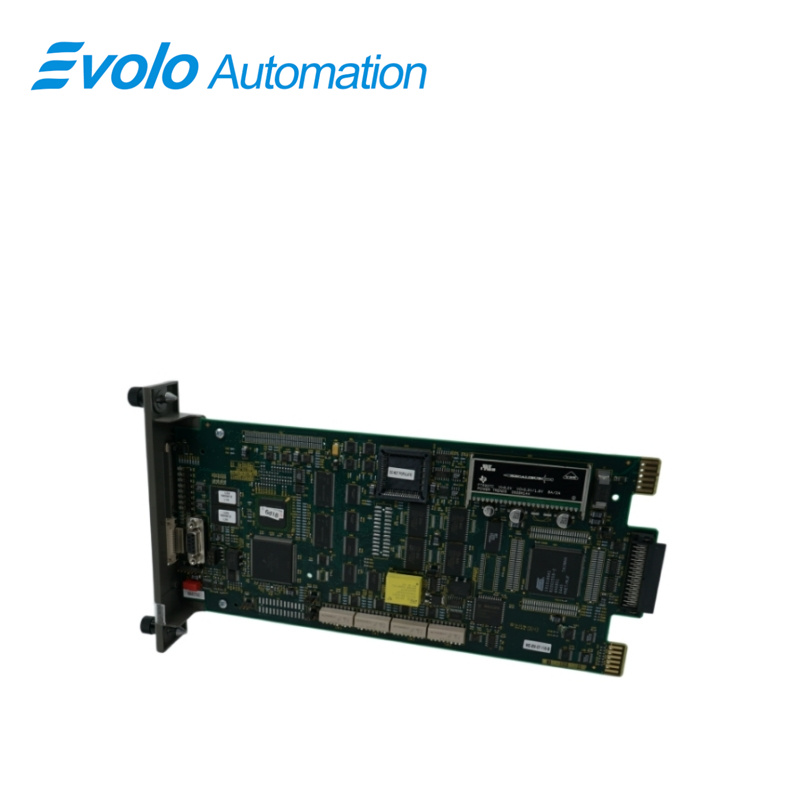

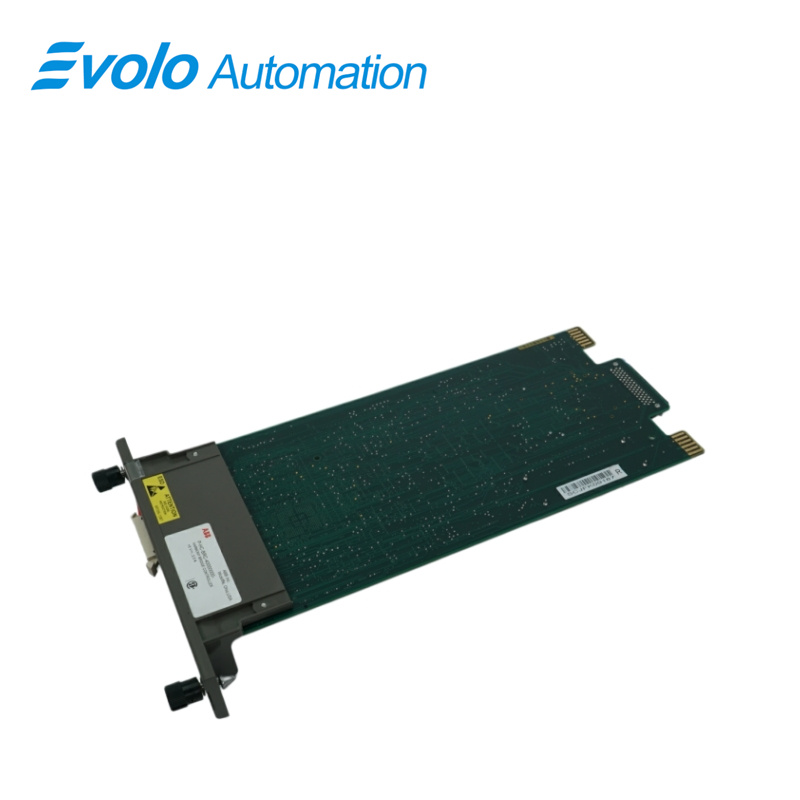

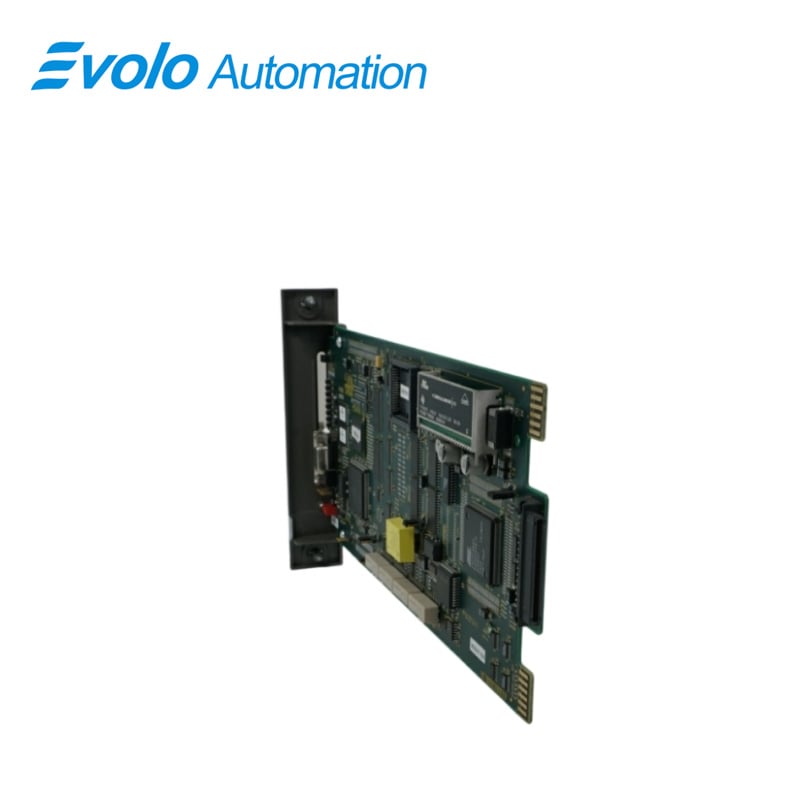

BRC400 P-HC-BRC-40000000 Bailey Harmony Bridge Controller, Xitoy BRC400 P-HC-BRC-40000000 Bailey Harmony Bridge Controller ishlab chiqaruvchilari, yetkazib beruvchilari, zavodi

Umumiy ko'rinish

Kelib chiqish joyi:	Shvetsiya
Brend nomi:	ABB
Model raqami:	BRC400 P-HC-BRC-40000000
Qadoqlash tafsilotlari:	Asl yangi Zavod tomonidan sigillangan
Yetkazib berish muddati:	5-7 kun
To'lov shartlari:	T/T
Yetkazib berish qobiliyati:	E'tiborlangan

Texnik xususiyatlari

Model:	BRC400 Bailey Harmony Bridge Controller P-HC-BRC-40000000
O'lchovlar:	3,6 x 33 x 17,7 sm
Vazn:	0.28 kg
Havo sifati:	Korrozionga chidamli
Eng yuqori balandlik:	Dengiz sathidan 3048 m (10 000 fut) gacha ishlash, maksimal 9000 m (29 528 fut) gacha
Нисбий хумидитет:	5% dan 90% gacha 55°C (131°F) gacha, 55°C dan 70°C (131–158°F) gacha 5% dan 45% gacha, kondensatsiyasiz
Harorat:	0° dan 70°C (32° dan 158°F) gacha ishlash, ichki qopqoqda –25° dan +85°C (–13° dan 185°F) gacha
Трангирганчалар:	10–60 Gs, uzunlamas yoʻnalishda 0,0375 mm, 0,74 Grms; koʻndalang yoʻnalishda 0,20 Grms; 60–150 Gs, 0,5 G sinusoidal, vertikal yoʻnalishda 1,04 Grms; 10–500 Gs tasodifiy
Shok:	15 G, 11 ms
Mikroprotsessor:	160 MHz tezlikda ishlaydigan 32-bit protsessor
Xotira:	Barcha xotira 32-bit ma'lumot yo'li bilan ishlaydi
Қувват талаблари:	Kontroller: 5 VDC, 2 A; odatda 10 Vt; PBA: 5 VDC, 100 mA; odatda 0,5 Vt
Stansiya qo'llab-quvvatlash:	128 ta 40-kbaudli ketma-ket stansiyalar (IISAC01) yoki sakkizta 5-kbaudli ketma-ket stansiya
Qo'shimcha (rezerv) aloqa:	Ha, 4 MHz har bir bayt uchun soniyada (odatiy ishlash rejimida)
Dasturlanuvchanlik:	FCs, C, 90-batch, Foydalanuvchi tomonidan belgilangan funksiya (UDF) kodlari
Aloqa portlari:	2 ta RS-232-C yoki 1 ta RS-232-C va 1 ta RS-485, 1 ta IISAC01 kanali
Atmosfera harorati:	0° dan 70°C gacha (32° dan 158°F gacha)
Nisbiy namlik (batafsil):	0°C dan 55°C gacha — 20% dan 95% gacha, 55°C dan 70°C gacha — 20% dan 45% gacha, kondensatsiyasiz
Atmosfera bosimi:	Dengiz sathidan 3 km (1,86 mil) balandlikgacha
Sertifikatlar:	Oddiy va xavfli joylarda ishlatish uchun CSA sertifikatlangan (I-sinfi, II-bo'lim, A–D guruhlar), BRC-400 uchun sertifikatlanish jarayoni davom etmoqda; EMC va past kuchlanish bo'yicha CE belgisi mosligi
Hnet aloqa tezligi:	4 Mbaud
Maksimal NTRLO4 qurilmalari soni:	Bir mahalliy Hnetda maksimal 12 ta (6 ta rezervli Hnet tarmog'i)
Tavsiya etilgan masofa (kabinet ichida):	30 m (elektr)
Tavsiya etilgan masofa (kabinetlar orasida):	3000 m (optik)
Optik tolali kabel turi:	62,5/125 μm ko'p rejimli
Tolada signal zaiflashuvi:	≤3,5 dB/km
Dalonda:	840 nm
Kenglik:	160 MHz/km
Ulanchma turi:	ST uslubidagi o'ng burchakli kuchlanishdan himoya qiluvchi ulagich, 40 mm egilish radiusi
Uzatish rejimi:	Multimode

Tavsif

BRC400 P-HC-BRC-40000000 — bu Harmony blok I/O, Harmony stend I/O va Symphony Enterprise Management and Control tizimidagi S800 I/O bilan ulanish uchun moʻljallangan yuqori ishlash tezligi va yuqori sigʻimli jarayon stend boshqaruv qurilmasidir. Bu boshqaruv qurilmasi funksional jihatdan, aloqa vositalari va qadoqlash boʻyicha INFI 90 OPEN tizimi bilan toʻliq mos keladi. Qurilma mustaqil qurilma boʻlib, koʻp konturli analog, ketma-ket va partiyaviy boshqaruvga qoʻshimcha ravishda aniq boshqaruv va maʼlumotlar qayta ishlash vazifalarini bajarishi mumkin. U maʼlumotlar bilan yoki dasturlar bilan yoki ikkalasi bilan ham yuklangan talabgor jarayon boshqaruv dasturlarini bajarish quvvatiga ega. Qurilma C dasturlash tilini, funksiya kodlarini (FC) va Batch 90M kabi bir nechta boshqaruv tillarini qoʻllab-quvvatlaydi. Symphony tizimi jarayon bilan aloqaga chiqish uchun turli xil analog, boshqaruv va raqamli I/O qurilmalaridan foydalanadi. Boshqaruv I/O si Harmony aloqa tarmogʻi (Hnet) orqali blok I/O dan yoki I/O kengaytiruvchi magistrali orqali Harmony stend I/O boshqaruv qurilmalardan olinadi.

Qo'llanilishi

Keng ko'lamli issiqlik elektr stansiyalari: 600 MW va undan yuqori quvvatdagi ultra superkritik birliklarning asosiy DCS boshqaruvi uchun ishlatiladi, zavodning butun maydonida juda ko'p miqdordagi I/O nuqtalarni boshqaradi.

Birlashtirilgan neft va kimyo zavodlari: Zavod bo'ylab ishlab chiqarishni birlashtirish va rejalashtirishni ta'minlaydi, juda murakkab bloklovchi mantiq va PID konturlarini boshqaradi.

Zamonaviy keng ko'lamli kimyo zavodlari: Keng ko'lamli etilen, uglerod kimyoviy va sintetik ammoniak jarayonlarida yuqori aniqlikdagi jarayon boshqaruvi amalga oshiradi.

Keng ko'lamli birlashtirilgan po'lat korxonalar: Puxta pechlar va qizdirilgan valtslangan millar kabi juda yuqori real vaqt talablari bilan ishlaydigan avtomatlashtirilgan ishlab chiqarish liniyalari uchun ishlatiladi.

Juda katta qog'oz zavodlari: Butun yuqori tezlikdagi qog'oz mashinasi liniyasi, shuningdek, soda qaytarish va suvni tozalash tizimlari kabi keng ko'lamli birlashtirilgan tizimlarni nazorat qiladi.

Atom elektr stansiyasining oddiy orol qismi: Atom elektr stansiyalarining oddiy qismida juda ishonchli jarayon nazorati va ma'lumotlarni qayta ishlashni ta'minlaydi.

Xususiyatlari

1 NVRAM uchun rezerv batareyali quvvat manbai

2 32 000 funksional blok konfiguratsiyasini qo'llab-quvvatlash imkoniyati

3 Mavjud INFI 90 OPEN tizimlari bilan moslik

4 Yuklab olinadigan firmware

5 Onboard DRAM hajmi — sakkiz megabayt

6 Onlayn Hnet aloqa magistrali diagnostikasi va nosozliklarni aniqlash

7 PBA orqali ikki baravar takrorlangan Hnet magistrali

8 Uzoq saqlash muddatini ta'minlash uchun olib tashlanadigan NVRAM batareyali jumper

9 Bir vaqtda Hnet magistrali va I/O kengaytiruvchi magistrali orqali aloqa — ham Harmony blokli I/O, ham Harmony stendli I/O nazorat qiluvchilari qo'llab-quvvatlanadi

10 Holat chiqishida ogohlantirishni nazorat qilish

11. Harmony blok I/O konfiguratsiyalarining avtomatik yuklanishi

12. 2.000 to'plam, 90-sonli C dasturi va ma'lumotlar fayllarini qo'llab-quvvatlash

13. BRC-200 ni almashtiradi

O'rnatish

Boshqaruvchi qurilmasini o'rnatishdan oldin:

1. Barcha boshqaruvchi dippermutator va jumper sozlamalarining to'g'ri konfiguratsiya qilinishini tekshiring.

2. Agar PBA kerak bo'lsa, uning MMU orqa panelidagi mos yorliqqa ulanganligini tekshiring.

Boshqaruvchi qurilmani o'rnatish uchun:

1. Boshqaruvchini uning montaj yorlig'iga siljitib kiriting, bunda boshqaruvchining yuqori va pastki chetlari MMU dagi ajratilgan yorliqdagi yuqori va pastki reyklarga mos keladi.

2. Faqat old paneldagi qulflanish vintlari ustiga bosib, boshqaruvchi qurilmaning orqa qismi PBA ning P5 ulagichiga mahkam o'tirganligiga ishonch hosil qiling.

3. Boshqaruvchini o'rnatish uchun ikkita qulflash vintini har qanday tomonga to'rt marta aylantiring. Boshqaruvchi o'rnatilganda, har bir qulflash vintidagi yorliqning ochiq uchi boshqaruvchi old tomonining markaziga qarab joylashadi.

4. Qo'shimcha (rezerv) boshqaruvchi qurilmalar uchun ushbu jarayonni takrorlang.

5. Qo'shimcha (rezerv) boshqaruvchi qurilma o'rnatilgandan keyin, qo'shni rezerv boshqaruvchi qurilmalarning old panellari orasida rezervlik kabelini ulang. Kabel kalitlangan va faqat bitta yo'nalishda ulanadi.

Boshqaruvchini olib tashlash uchun:

1. Vintlarga tortib, boshqaruvchini MMU yorlig'idan chiqarib oling.

2. Agar boshqaruv qurilmasi nusxalangan bo'lsa, nusxalash kabeli olib tashlanishi kerak. Bu amal bajarilgandan so'ng, boshqaruv qurilmasini qo'llab-quvvatlovchi yorliqdan chiqarish uchun vintlarni har qanday tomonga 4 marta aylantirib, ularga tortib olish kerak.

Operatsiya

Boshqaruvchi qurilmasi 160 megagerts chastotada ishlaydigan ikkinchi avlod 32-bit mikroprotsessor quvvatini o'z ichiga oladi. Bu 32-bit kenglikdagi xotira dizayni va optimallashtirilgan interfeys bilan birga ishlaydi. Mikroprotsessor tashqi asosiy kompyuterlar yoki minikompyuterlarga bo'lgan ehtiyojni qondirish uchun yuqori darajadagi ishlash quvvatini ta'minlaydi. Boshqaruv I/O imkoniyati Hnet orqali blok I/O yoki I/O kengaytiruvchi magistrali orqali Harmony stendlaridagi I/O boshqaruvchilardan olinadi. Boshqaruvchi ichidagi ma'lumotlar Cnet aloqa tarmog'iga, shuningdek, mavjud INFI-NET® va Plant Loop aloqa tizimlariga uzatilishi mumkin. Ba'zi jarayonlarda tizimdagi boshqaruv nosozligi xavfli vaziyatlarga sabab bo'lishi yoki iqtisodiy zararga olib kelishi mumkin. Bu muammolarning sodir bo'lish ehtimolini kamaytirish uchun rezervli boshqaruvchilar ishlatiladi.

Xatosizlashtirish

Xatolik kodlari aniq boshqaruvchi nosozliklar haqida ma'lumot beradi va mos tuzatish choralari ko'rsatadi. Muammolarni hal qilish sxemalari boshqaruvchini o'rnatish va ishga tushirish jarayonida yuzaga kelishi mumkin bo'lgan apparatli muammolarga tezda nazar tashlash imkonini beradi. Diagnostik testlar boshqaruvchi komponentlari yoki elektr zanjirlarida muammo bor-yo'qligini aniqlashda yordam beradi. Ular tizim ishlamayotganda yoki jarayonni boshqarishning boshqa vositalari mavjud bo'lganda boshqaruvchini sinashda foydali hisoblanadi. Masalan, asosiy boshqaruvchini sinash paytida qo'shimcha boshqaruvchidan (agar qo'shimcha boshqaruvchilar o'rnatilgan bo'lsa) foydalanib, jarayonni boshqarish mumkin. Boshqaruvchi holati xulosa qisqacha 16 baytli boshqaruvchi holati yozuvidir, u xatolik sharoitlari, boshqaruvchi turi va firmware versiyasi darajasiga oid xulosa flaglarini beradi.

Tez-tez so'raladigan savollar

Savol: BRC400 P-HC-BRC-40000000 nima?
Javob: Bu Bailey Harmony Bridge boshqaruvchisi.

Savol: BRC400 P-HC-BRC-40000000 BRC300 ni bevosita almashtira oladimi?
Javob: Ha. Qurilma slotlari mos keladi, lekin dasturiy ta'minot darajasida (Composer) boshqaruv qurilmasi turi o'zgartirilishi, tizim qayta kompilyatsiya qilinishi va yuklanishi kerak.

Savol: BRC400 P-HC-BRC-40000000 va BRC410 o'rtasidagi farqlar nimalardan iborat?
Javob: BRC410 odatda Ethernet aloqa imkoniyatlarini ko'proq integratsiya qiladi, BRC400 esa an'anaviy Cnet magistral arxitekturasida yuqori tezlikdagi mantiqiy qayta ishlashga e'tibor qaratadi.
