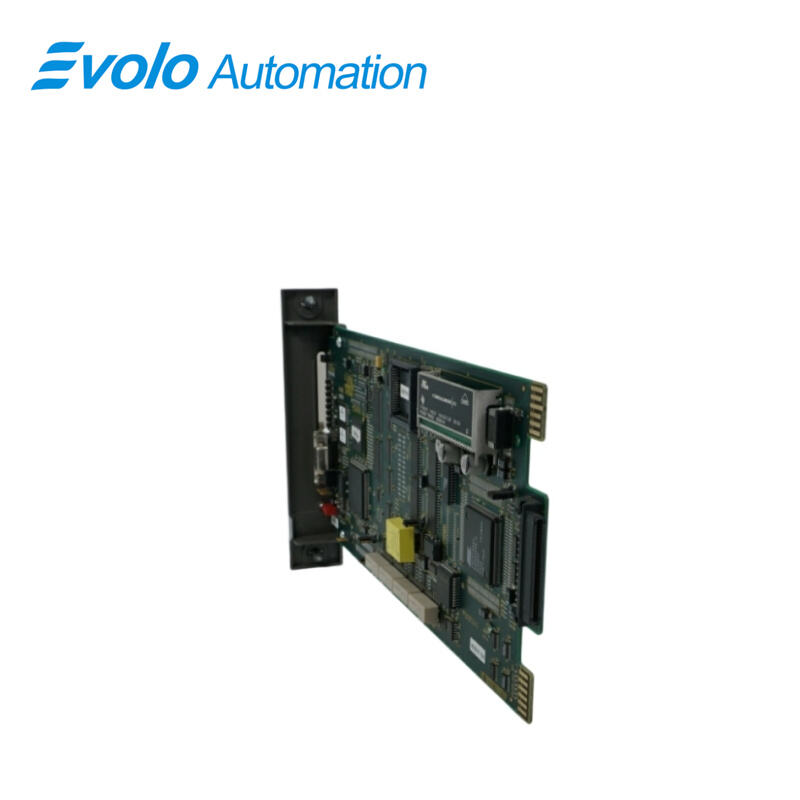

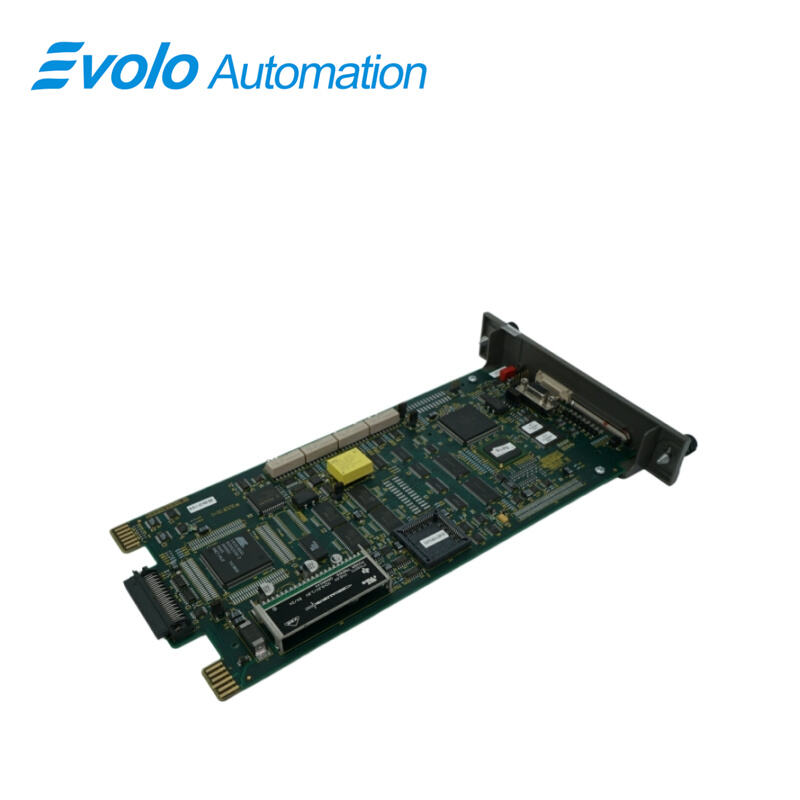

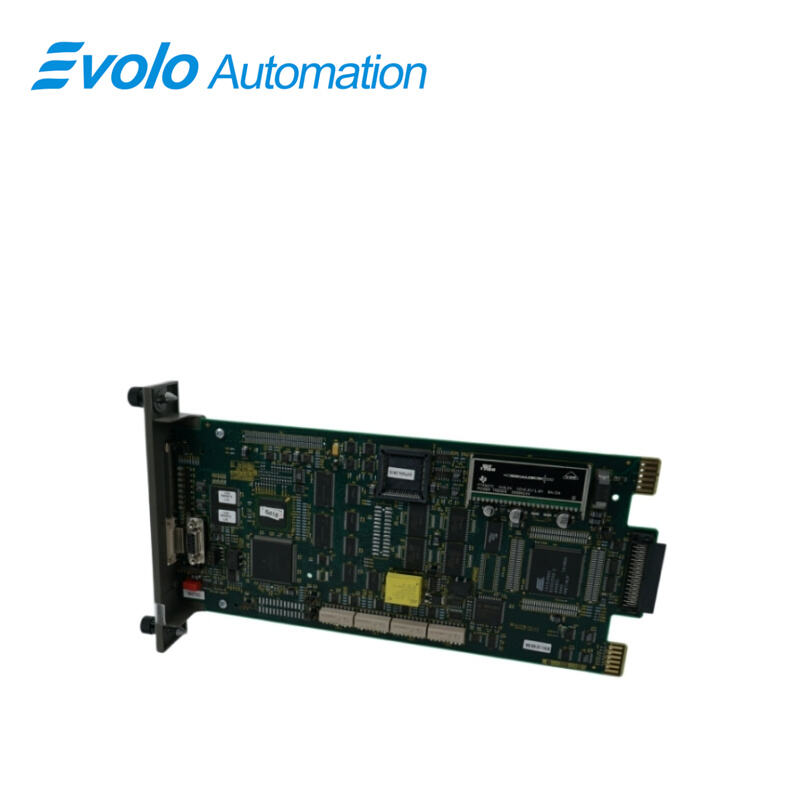

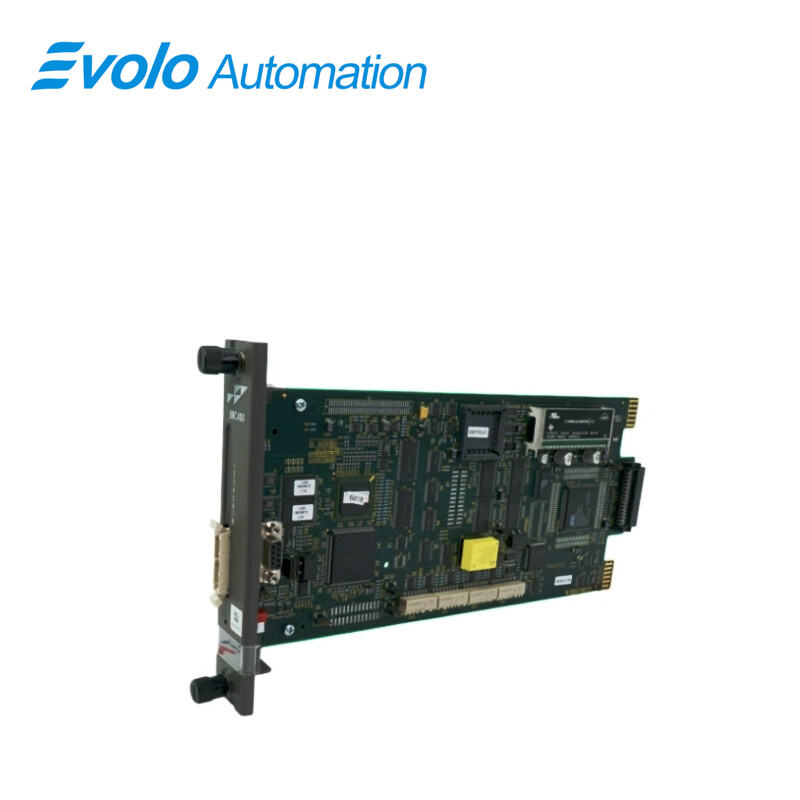

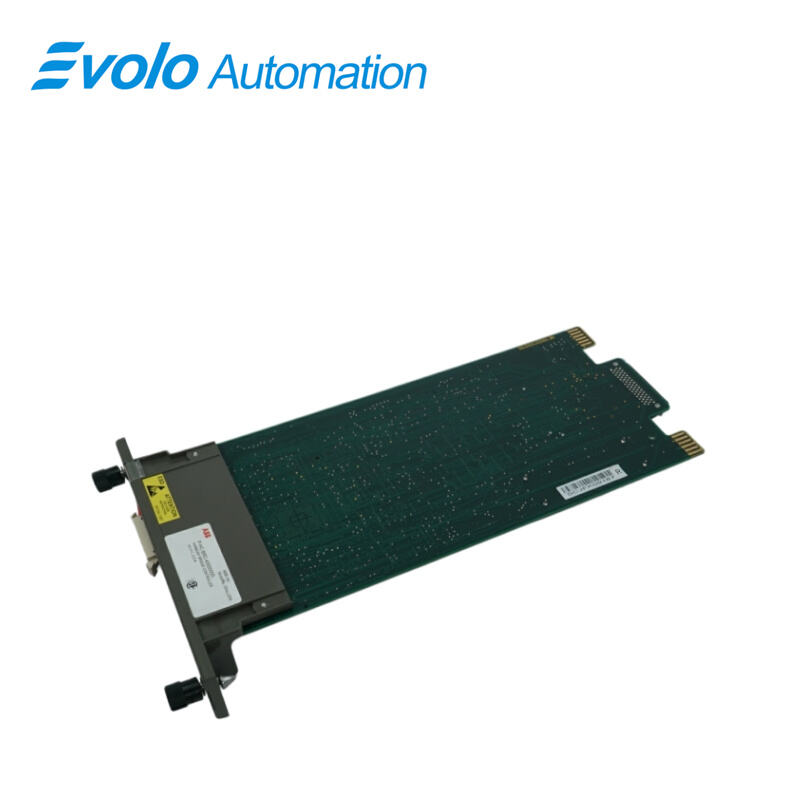

BRC400 P-HC-BRC-40000000 Bailey Harmony Bridge Controller, čínsky výrobok – BRC400 P-HC-BRC-40000000 Bailey Harmony Bridge Controller, výrobcovia, dodávatelia, továreň

Prehľad

Miesto pôvodu:	Švédsko
Názov značky:	ABB
Číslo modelu:	BRC400 P-HC-BRC-40000000
Podrobnosti o balení:	Originálny nový, uzatvorený v továrni
Čas dodania:	5-7 dní
Platobné podmienky:	T/T
Zásobovateľnosť:	Na sklade

Špecifikácie

Model:	BRC400 Bailey Harmony Bridge Controller P-HC-BRC-40000000
Rozmery:	3,6 × 33 × 17,7 cm
Hmotnosť:	0,28 kg
Kvalita vzduchu:	Nekorozívne
Nadmorská výška:	Prevádzka od úrovne mora do výšky 3 048 m (10 000 ft), maximálne do 9 000 m (29 528 ft)
Relatívna vlhkosť:	5 % až 90 % pri teplote do 55 °C (131 °F), 5 % až 45 % pri teplote od 55 °C do 70 °C (131–158 °F), bez kondenzácie
Teplota:	prevádzková teplota 0 °C až 70 °C (32 °F až 158 °F), vnútorná teplota skrinky –25 °C až +85 °C (–13 °F až 185 °F)
Vibrácia:	10–60 Hz, 0,0375 mm pozdĺžne, 0,74 Grms; priečne 0,20 Grms; 60–150 Hz, 0,5 G sínusová vlna, 1,04 Grms zvisle; náhodné kmitanie 10–500 Hz
Náraz:	15 G, 11 ms
Mikroprocesor:	32-bitový procesor s taktnou frekvenciou 160 MHz
Pamäť:	Všetky pamäte majú 32-bitovú dátovú cestu
Požiadavky na napájanie:	Ovládač: 5 V DC pri 2 A; typický výkon 10 W, PBA: 5 V DC pri 100 mA; typický výkon 0,5 W
Podpora staníc:	128 sériových staníc s rýchlosťou 40 kbaud (IISAC01) alebo osem sériových staníc s rýchlosťou 5 kbaud
Redundantná komunikácia:	Áno, 4 MHz na bajt za sekundu (normálny prevádzkový režim)
Programovateľnosť:	FC, C, dávka 90, užívateľsky definované funkčné kódy (UDF)
Komunikačné porty:	2 rozhrania RS-232-C alebo 1 rozhranie RS-232-C a 1 rozhranie RS-485, 1 kanál IISAC01
Okolité teploty:	0 °C až 70 °C (32 °F až 158 °F)
Relatívna vlhkosť (podrobné údaje):	20 % až 95 % pri teplote od 0 °C do 55 °C, 20 % až 45 % pri teplote od 55 °C do 70 °C, bez kondenzácie
Atmosférický tlak:	Hladina mora až do 3 km (1,86 míle)
Certifikáty:	Certifikované podľa štandardu CSA pre bežné aj nebezpečné priestory (trieda I, divízia II, skupiny A–D); certifikácia pre BRC-400 je v príprave; zhodné s označením CE vzhľadom na smernice EMC a LV
Rýchlosť komunikácie cez Hnet:	4 Mbaud
Maximálny počet zariadení NTRLO4:	Až 12 (6 redundantných Hnetových odbočiek) na jednom lokálnom Hnete
Vzdialenosť v rámci kabinetu:	30 m (elektrické)
Vzdialenosť medzi kabinetmi:	3 000 m (optické)
Typ optického vlákna:	62,5/125 μm viacmodové
Útlm optického vlákna:	≤3,5 dB/km
Dĺžka vlny:	840 nm
Pásmo šírky:	160 MHz/km
Typ konektora:	Konektor typu ST s pravouhlou ochranou proti namáhaniu, polomer ohybu 40 mm
Prevodový režim:	Multimode

Popis

BRC400 P-HC-BRC-40000000 je vysokovýkonný a vysokokapacitný riadiaci systém pre procesné stojany, ktorý je navrhnutý na komunikáciu s blokovými vstupmi/výstupmi Harmony, stojanovými vstupmi/výstupmi Harmony a vstupmi/výstupmi S800 v rámci systému Symphony Enterprise Management and Control System. Riadiaci systém je plne kompatibilný so systémom INFI 90 OPEN z hľadiska funkčnosti, komunikácie a balenia. Ide o samostatné zariadenie, ktoré dokáže zvládnuť špecifické aplikácie riadenia a spracovania informácií, vrátane viacokruhového analógového, sekvenčného a dávkového riadenia. Má dostatok výpočtového výkonu na vykonávanie náročných aplikácií procesného riadenia, ktoré sú intenzívne z hľadiska dát, programov alebo oboch súčasne. Riadiaci systém podporuje viaceré jazyky riadenia, napríklad C, funkčné kódy (FC) a Batch 90M. Systém Symphony využíva rôzne analógové, riadiace a digitálne zariadenia vstupov/výstupov na komunikáciu s procesom. Riadiace vstupy/výstupy sú dostupné buď z blokových vstupov/výstupov prostredníctvom komunikačnej siete Harmony (Hnet), alebo zo stojanových riadiacich jednotiek Harmony prostredníctvom rozširujúcej zbernice vstupov/výstupov.

Použitie

Veľké tepelné elektrárne: Používané na základné DCS riadenie jednotiek s výkonom 600 MW a vyššie, ktoré sú nadkritické, pričom spravujú obrovský počet vstupných/výstupných (I/O) bodov v celej elektrárni.

Integrované petrochemické a chemické závody: Zodpovedné za celozávodovú integráciu a plánovanie výroby, pričom spravujú extrémne zložitú logiku zámkov a PID slučky.

Moderné veľké chemické závody: Vykonávajú vysokopresné technologické riadenie v rámci veľkých etylénových, uhoľnochemických a syntetických amoniakových procesov.

Veľké integrované oceliarske podniky: Používané pre automatizované výrobné linky s extrémne vysokými požiadavkami na reálny čas, napríklad vysoké pece a horúce valcovne.

Veľmi veľké papierne: Monitorujú celú vysokorýchlostnú papierňu, systémy regenerácie lúhu a čistiarní odpadových vôd, ako aj ďalšie veľké integrované systémy.

Konvenčný ostrov jadrových elektrární: Poskytuje extrémne spoľahlivé monitorovanie technologických procesov a spracovanie dát v konvenčnej časti jadrových elektrární.

Vlastnosti

1 Záložný batériový zdroj pre NVRAM

2 Schopný podporovať konfiguráciu s 32 000 funkčnými blokmi

3 Kompatibilný s existujúcimi systémami INFI 90 OPEN

4 Stiahnuteľný firmvér

5 Osem megabajtov onboardovej DRAM pamäte

6 Online diagnostika komunikačného zbernice Hnet a izolácia porúch

7 Redundantná zbernica Hnet prostredníctvom PBA

8 Výmeniteľný skokový káblik batérie NVRAM na predĺženie doby skladovania

9 Súčasná komunikácia cez zbernicu Hnet a rozširovaciu zbernicu vstupov/výstupov podporuje oboje: kontroléry Harmony block I/O a kontroléry Harmony rack I/O

10 Monitorovanie alarmov výstupného stavu

11 Automatické sťahovanie konfigurácií Harmony blokov I/O

12 Podpora dávkových súborov 2.000, C programov a dátových súborov

13 Nahradenie BRC-200

Inštalácia

Pred inštaláciou riadiaceho zariadenia:

1. Skontrolujte, či sú všetky nastavenia DIP-prepínačov a skratiek na riadiacom zariadení správne nakonfigurované.

2. Uistite sa, že PBA (ak je vyžadovaná) je pripojená do správneho slotu na zadnej doske MMU.

Postup pri inštalácii riadiaceho zariadenia:

1. Posuňte riadiace zariadenie do jeho montážneho slotu tak, že horné a dolné okraje riadiaceho zariadenia vediete pozdĺž horných a dolných lišt prideleného slotu v MMU.

2. Stlačte iba uzávieracie skrutky na prednej doske, kým sa zadný okraj riadiaceho zariadenia pevne nezasadia do konektora P5 na PBA.

3. Otočte obe uzávieracie skrutky o 4 otáčky v ktoromkoľvek smere, aby ste riadiace zariadenie zafixovali na mieste. Riadiace zariadenie je pevne zafixované, keď je otvorený koniec drážky na každej uzávieracej skrutke orientovaný smerom k stredu prednej dosky.

4. Tento postup opakujte pre nadbytočné regulátory.

5. Po inštalácii nadbytočného regulátora pripojte kábel pre redundanciu medzi prednými panelmi susedných nadbytočných regulátorov. Kábel je vložiteľný len v jednej orientácii, pretože je kľúčovaný.

Na odstránenie regulátora:

1. Regulátor vytiahnite z montážneho slotu tak, že potiahnete za skrutky.

2. Ak je regulátor nadbytočný, musí sa odpojiť kábel pre redundanciu. Po dokončení tohto kroku môžete regulátor uvoľniť otočením skrutiek o štyri otáčky v ľubovoľnom smere a potom ho vytiahnuť z montážneho slotu potiahnutím za skrutky.

Operácia

Regulátor obsahuje výkon mikroprocesora druhej generácie s 32-bitovou architektúrou, ktorý pracuje na frekvencii 160 MHz. Toto je spojené s 32-bitovým širokým návrhom pamäte a optimalizovaným rozhraním. Mikroprocesor poskytuje vynikajúci výkon, ktorý je schopný nahradiť potrebu vonkajších hlavných počítačov alebo minipočítačov. Riadiace vstupy/výstupy sú dostupné buď z blokových vstupov/výstupov prostredníctvom siete Hnet, alebo z riadiacich jednotiek vstupov/výstupov Harmony Rack prostredníctvom rozširujúcej zbernice vstupov/výstupov. Údaje v regulátore sa môžu exportovať do komunikačnej siete Cnet a do existujúcich komunikačných systémov INFI-NET® a Plant Loop. V niektorých procesoch môžu dôsledky poruchy regulácie v systéme viesť k nebezpečným situáciám alebo spôsobiť ekonomické straty. Aby sa znížila pravdepodobnosť výskytu týchto problémov, zabezpečujú redundantné regulátory vyššiu dostupnosť.

Riešenie problémov

Kódy chýb poskytujú konkrétne informácie o poruche riadiaceho zariadenia a príslušné nápravné opatrenia. Tokové diagramy riešenia problémov poskytujú rýchly prehľad hardvérových problémov, ktoré sa môžu vyskytnúť počas inštalácie a štartu riadiaceho zariadenia. Diagnostické testy pomáhajú určiť, či existuje problém s komponentmi alebo obvodmi riadiaceho zariadenia. Sú užitočné pri testovaní riadiaceho zariadenia, keď je systém mimo prevádzky, alebo keď existuje iný spôsob riadenia procesu. Napríklad pri testovaní primárneho riadiaceho zariadenia použite záložné riadiace zariadenie (ak je nainštalované záložné riadiace zariadenie) na riadenie procesu. Zhrnutie stavu riadiaceho zariadenia je 16-bajtový záznam o stave riadiaceho zariadenia, ktorý poskytuje zhrnuté príznaky chybových stavov, typ riadiaceho zariadenia a úroveň revízie firmvéru.

Často kladené otázky

Q: Čo je BRC400 P-HC-BRC-40000000?
A: Je to Bailey Harmony Bridge Controller.

Q: Môže BRC400 P-HC-BRC-40000000 priamo nahradiť BRC300?
A: Áno. Hardvérové sloty sú kompatibilné, avšak na úrovni softvéru (Composer) je potrebné zmeniť typ regulátora a systém znovu zkompilovať a stiahnuť.

Q: Aké sú rozdiely medzi BRC400 P-HC-BRC-40000000 a BRC410?
A: BRC410 zvyčajne integruje viac možností komunikácie cez Ethernet, zatiaľ čo BRC400 sa zameriava na spracovanie logiky vysokou rýchlosťou v rámci tradičnej architektúry zbernice Cnet.
