Overzicht
Plaats van oorsprong: |
VS |
Merknaam: |
GE |
Modelnummer: |
IS200VSVOH1BDC IS200VSVOH1B |
Verpakkingsdetails: |
Origineel nieuw, fabrieksverpakt |
Levertijd: |
5-7 Days |
Betaalvoorwaarden: |
T\/T |
Leveringscapaciteit: |
Op voorraad |
Specificaties
|
Deelnummer: |
IS200VSVOH1BDC IS200VSVOH1B |
|
Fabrikant: |
General Electric |
|
Land van fabricage: |
Verenigde Staten van Amerika (VS) |
|
Producttype: |
Servoregelaarboard |
|
Reeks: |
Mark VI |
|
Afmetingen: |
2,1 x 18,8 x 26,2 cm |
|
Gewicht: |
0.32 KG |
|
Bedrijfstemperatuur: |
0 tot 60 °C |
|
PROCESSOR: |
Texas Instruments TMS320C32 |
|
Aantal servokanalen: |
4 |
|
Feedbacksensoren: |
LVDT (Lineaire Variabele Differentiële Transformator) of LVDR |
|
Pulsfrequentie-ingang: |
Frequentiebereik van 2 Hz tot 14 kHz voor terugkoppeling van stromingsverdeler of snelheidssensoren |
|
Ondersteuning van redundantie: |
Ondersteunt servoregeling met 2 of 3 spoelen |
|
Diagnostische LED’s: |
LED’s op het frontpaneel – Uitvoeren, Storing, Status |
Omschrijving

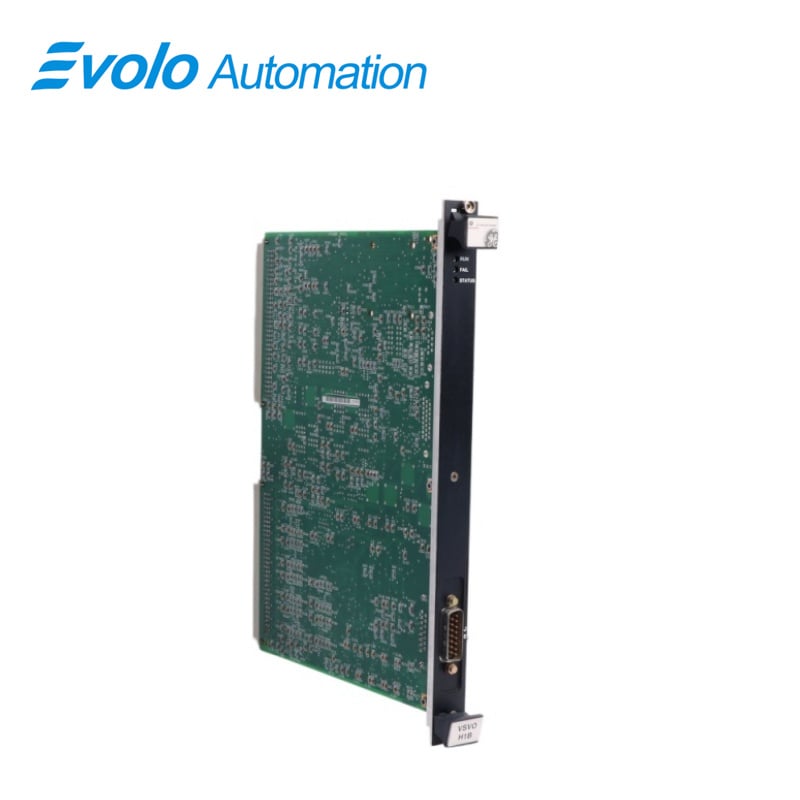

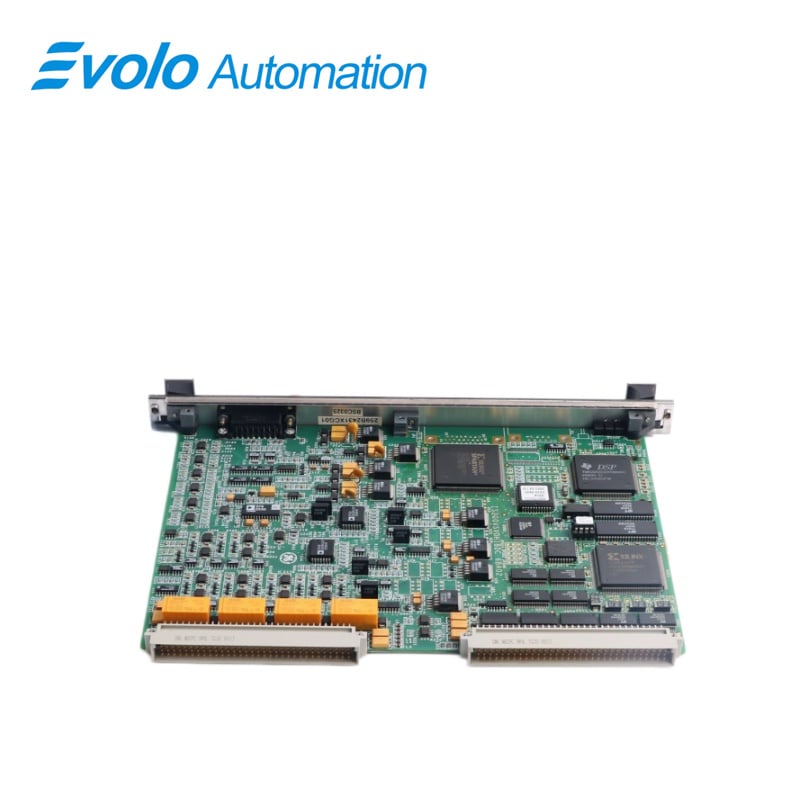

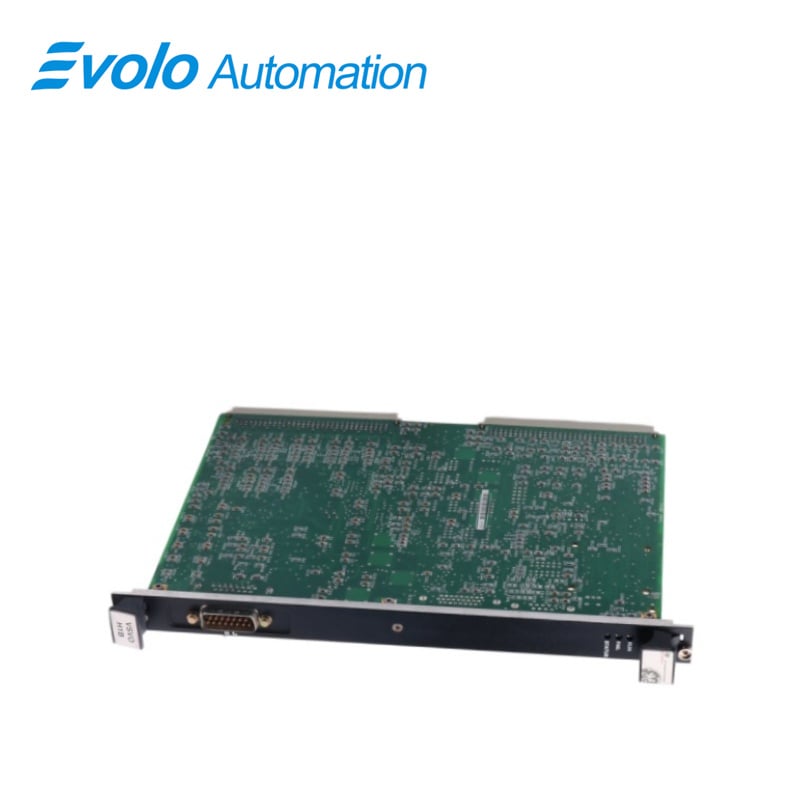

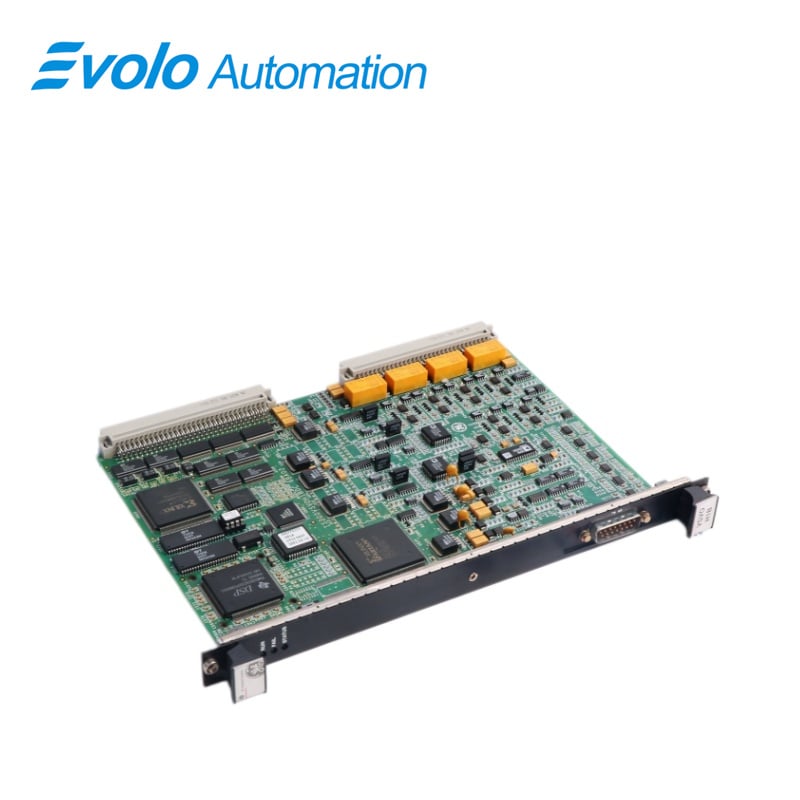

IS200VSVOH1BDC IS200VSVOH1B is een servoregelkaart ontwikkeld door GE. Het maakt deel uit van het Mark VI-regelsysteem. De servokaart, aangeduid als VSvO, vormt een cruciaal onderdeel binnen het complexe netwerk van een regelsysteem en is specifiek bedoeld voor de nauwkeurige aansturing van elektrohydraulische servokleppen. Deze centrale functie beïnvloedt direct de bediening van stoom- en brandstofkleppen, componenten die essentieel zijn voor het regelen van belangrijke processen in industriële en mechanische systemen. Laten we nader ingaan op de details van de VSVO en belichten haar functies en naadloze integratie in de bredere regelarchitectuur.
Toepassingen
Gas- en stoomturbinecentrales: Breed gebruikt in GE Frame 6-, 7- en 9-serie-eenheden. Hun kernfunctie is het aansturen van de brandstofregelkleppen (SRV/GCV) en de inlaatrichtpaaltjes (IGV), waardoor direct de generatorssnelheid en -opbrengst worden bepaald.
Stoomturbinecentrales: Gebruikt voor de regeling van de hoofdstoomkleppen (afsluitkleppen) en regelkleppen (regelkleppen), om een nauwkeurige stroomverdeling van stoom te waarborgen.
Gecombineerde cycluscentrales (CCGT): Verantwoordelijk voor de servo-regeling met hoge frequentierespons in complexe gas-stoomkoppelingssystemen.
Grote petrochemische raffinaderijen: Gebruikt voor de regeling van turbine-eenheden die grote compressoren aandrijven, om een real-time, nauwkeurige en stabiele procesgasstroom te garanderen.
Staal- en ijzerertsinstallaties: Gebruikt in de vloeibaarmaking-aandrijfregelsystemen van grote blower-eenheden of hoogvermogende motoren.
Conventionele eilande van kerncentrales: Vormt een belangrijke fysieke interface voor de regeling van stoomactuatoren in het turbinecontrolesysteem (TCS).
Kenmerken
1 Besturing van elektrohydraulische servokleppen: De primaire functie van de VSV0 draait om de nauwkeurige besturing van vier elektrohydraulische servokleppen. Deze kleppen spelen een cruciale rol bij het regelen van de stoom- en brandstofstroming binnen het systeem, waardoor kritieke processen zoals elektriciteitsopwekking of de werking van industriële machines worden beïnvloed.
2 Verdeling over twee servoterminalborden: Om een efficiënte verdeling van de besturing te waarborgen, worden de vier kanalen die door de VSV0 worden beheerd, slim verdeeld over twee TSVO-servoterminalborden (Terminal Servo Output). Deze strategische verdeling optimaliseert de toewijzing van besturingsbronnen en draagt bij aan de algehele stabiliteit en responsiviteit van het systeem.
Installatie
1 Schakel het VME-processorrack uit: Zet het VME-rack uit vóór installatie om veiligheid te waarborgen en elektrische problemen te voorkomen.
2 Schuif de kaart in: Plaats de kaart voorzichtig in de juiste sleuf en zorg ervoor dat deze correct is uitgelijnd met de geleiders.
3 Bevestig de randconnectoren veilig: Druk op de bovenste en onderste hendels om de kaart stevig met het systeem te verbinden.
4 Draai de vangschroeven aan: Bevestig de schroeven van het voorpaneel om de kaart stabiel en veilig te houden.
5 Schakel de VME-rack in: Zet de rack weer aan en controleer de indicatoren om juiste werking te bevestigen.
6 Verificatie en testen: Controleer de aansluitingen en test de functionaliteit om betrouwbare systeemprestaties te waarborgen.
Veelgestelde Vragen
V: Wat is IS200VSVOH1BDC IS200VSVOH1B?
A: IS200VSVOH1BDC IS200VSVOH1B is een servoregelkaart ontwikkeld door GE in de Mark VI-serie.
V: Waar worden de kabelaansluitingen gemaakt voor de TSVO-aansluitkaarten op IS200VSVOH1BDC IS200VSVOH1B?
A: De kabelaansluitingen voor de TSVO-aansluitkaarten op IS200VSVOH1BDC IS200VSVOH1B worden gemaakt via de J3- en J4-connectoren, gelegen in het onderste gedeelte van de VME-rack. Deze connectoren zijn van het vergrendeltype en bieden een veilige en betrouwbare verbinding voor de kabels.
V: Wat is het belang van vergrendelende connectoren voor kabelaansluitingen op de IS200VSVOH1BDC IS200VSVOH1B?
A: Vergrendelende connectoren op de IS200VSVOH1BDC IS200VSVOH1B waarborgen de stabiliteit en veiligheid van kabelaansluitingen. Zij zijn uitgerust met een vergrendelmechanisme dat onbedoelde loskoppelingen voorkomt, waardoor de algehele betrouwbaarheid van de aansluitingen op de aansluitplaat wordt verbeterd.
V: Wat is de aanbevolen volgende stap nadat de kabelaansluitingen op de IS200VSVOH1BDC IS200VSVOH1B zijn gemaakt?
A: Zodra de kabelaansluitingen op de IS200VSVOH1BDC IS200VSVOH1B veilig zijn aangebracht, is de volgende stap het inschakelen van de VME-rack volgens de juiste opstartprocedure. Vervolgens wordt aanbevolen de diagnose-LED’s bovenaan het voorpaneel te controleren op indicaties van de systeemstatus.
