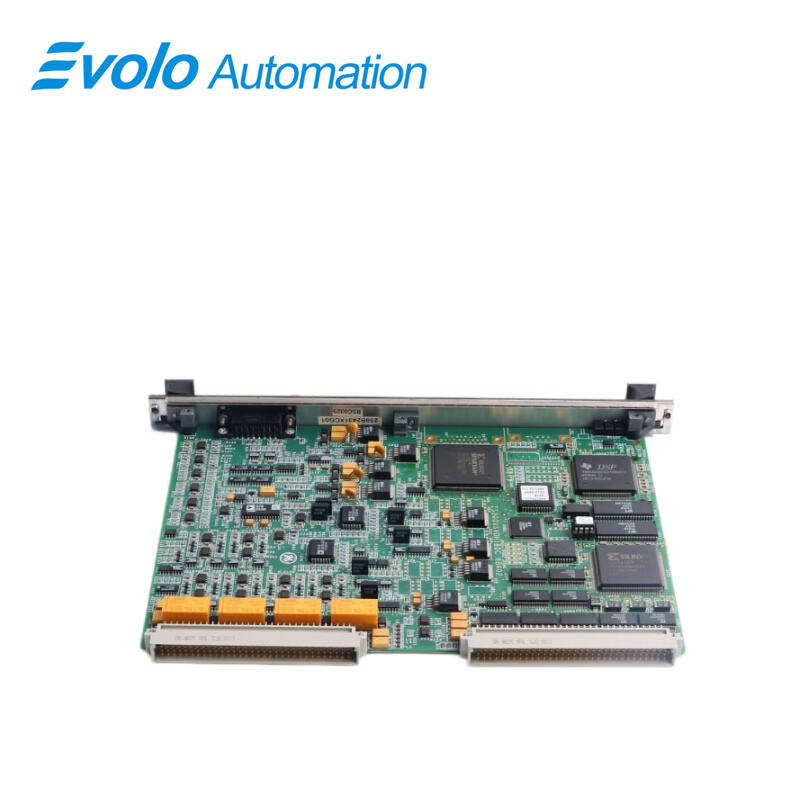

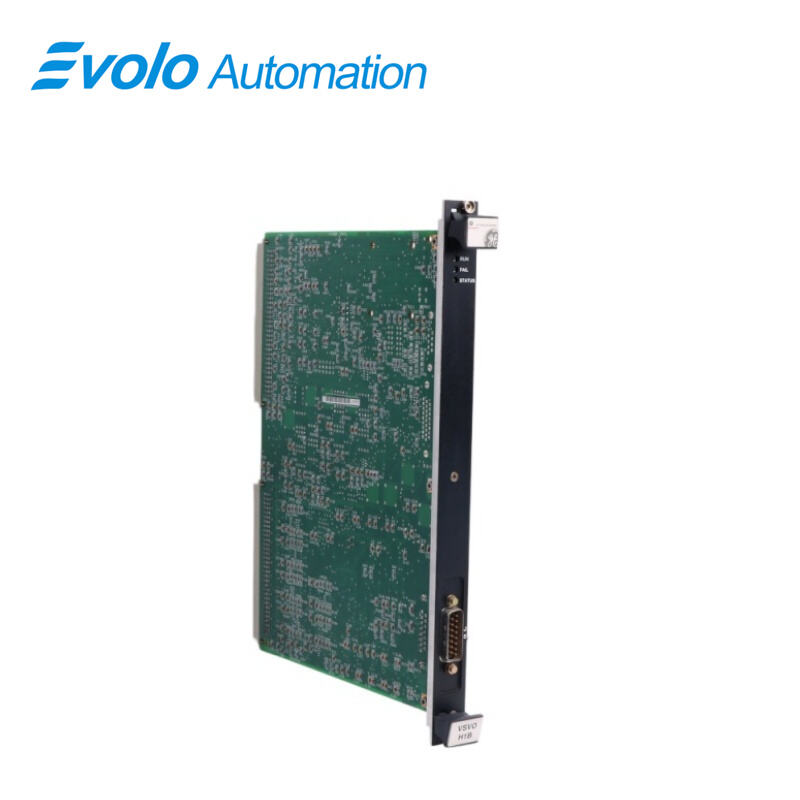

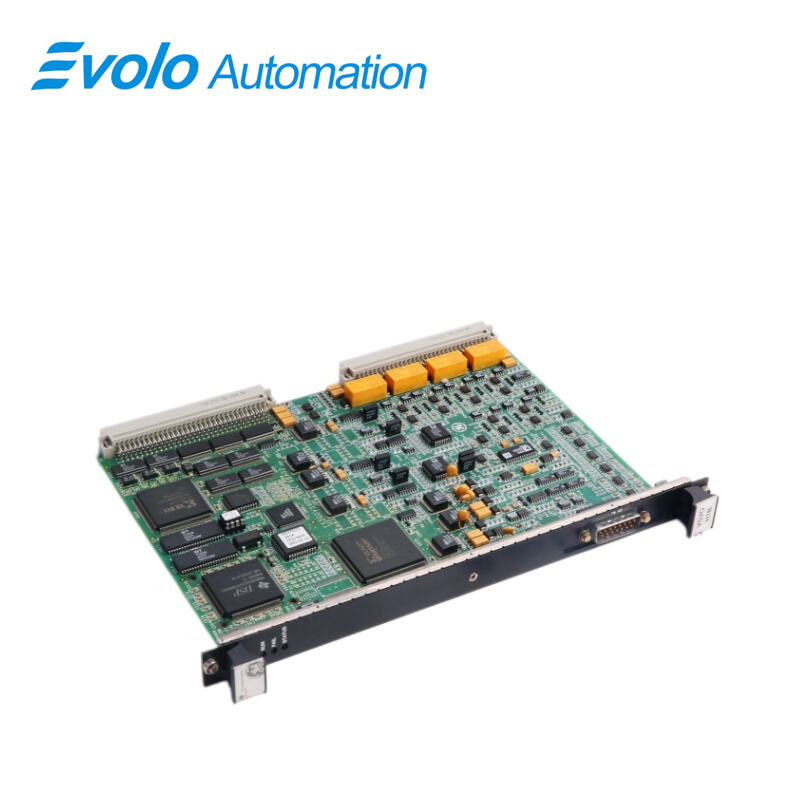

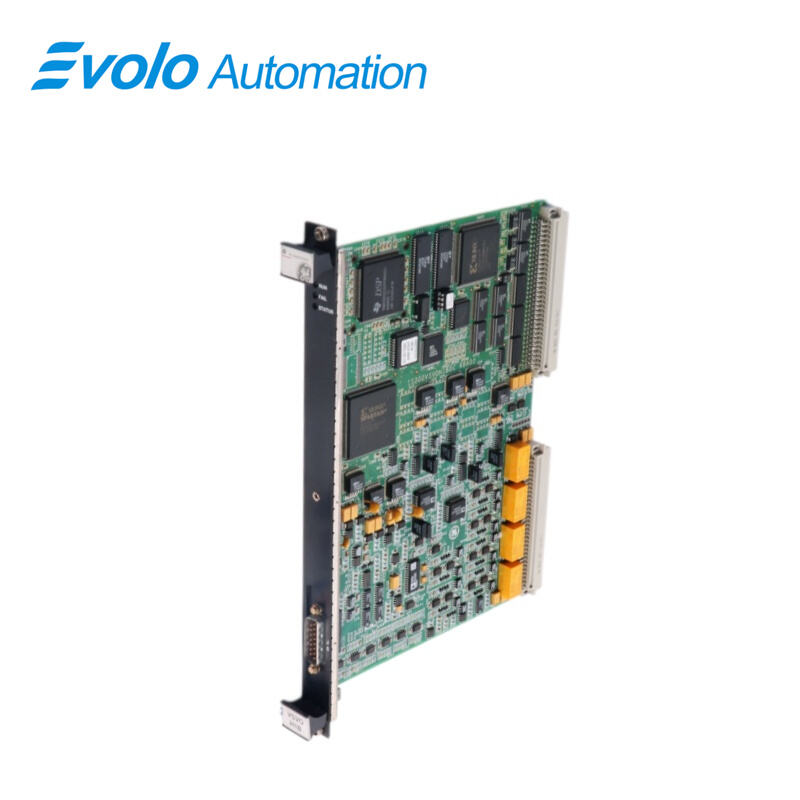

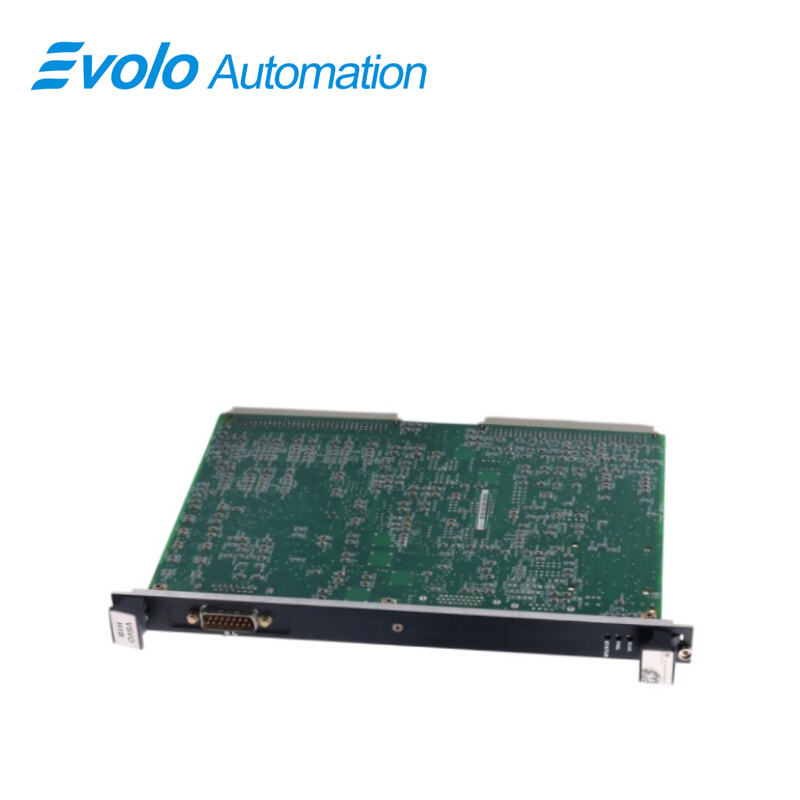

IS200VSVOH1BDC IS200VSVOH1B सर्वो नियंत्रण बोर्ड

अवलोकन

मूल स्थान:	अमेरिका
ब्रांड का नाम:	जीई
मॉडल नंबर:	IS200VSVOH1BDC IS200VSVOH1B
पैकिंग विवरण:	मूल नया कारखाना सील
डिलीवरी समय:	5-7 दिन
भुगतान शर्तें:	T/T
सप्लाई क्षमता:	स्टॉक में

विशिष्टताएँ

विवरण

IS200VSVOH1BDC IS200VSVOH1B जनरल इलेक्ट्रिक (जीई) द्वारा विकसित एक सर्वो नियंत्रण बोर्ड है। यह मार्क VI नियंत्रण प्रणाली का एक हिस्सा है। VSvO के नाम से चिह्नित सर्वो बोर्ड नियंत्रण प्रणाली के जटिल ढांचे के भीतर एक महत्वपूर्ण घटक के रूप में कार्य करता है, जिसका विशिष्ट उद्देश्य इलेक्ट्रोहाइड्रोलिक सर्वो वाल्वों के सटीक नियंत्रण को सुनिश्चित करना है। यह महत्वपूर्ण भूमिका सीधे भाप और ईंधन वाल्वों के कार्यान्वयन को प्रभावित करती है, जो औद्योगिक और यांत्रिक प्रणालियों में महत्वपूर्ण प्रक्रियाओं को नियंत्रित करने के लिए आवश्यक घटक हैं। आइए VSVO की जटिलताओं पर गौर करें और इसके कार्यों तथा व्यापक नियंत्रण वास्तुकला में इसके सुग्लास एकीकरण को स्पष्ट करें।

अनुप्रयोग

गैस टरबाइन विद्युत संयंत्र: जीई फ्रेम 6, 7 और 9 श्रृंखला इकाइयों में व्यापक रूप से उपयोग किए जाते हैं। इनका मुख्य कार्य ईंधन नियंत्रण वाल्व (SRV/GCV) और प्रवेश मार्ग गाइड वेन्स (IGV) को चालित करना है, जो सीधे जनरेटर की गति और आउटपुट को निर्धारित करता है।

भाप टरबाइन विद्युत संयंत्र: मुख्य भाप वाल्व (स्टॉप वाल्व) और नियंत्रण वाल्व (कंट्रोल वाल्व) को नियंत्रित करने के लिए उपयोग किए जाते हैं, जिससे भाप प्रवाह के सटीक वितरण की गारंटी होती है।

संयुक्त चक्र विद्युत संयंत्र (CCGT): जटिल गैस-भाप संबद्ध नियंत्रण प्रणालियों में उच्च-आवृत्ति प्रतिक्रिया सर्वो लूप नियमन के लिए उत्तरदायी।

बड़े पेट्रोरसायन शोधन संयंत्र: बड़े कंप्रेसरों को चालित करने वाली टरबाइन इकाइयों के नियंत्रण के लिए उपयोग किए जाते हैं, जिससे प्रक्रिया गैस प्रवाह के वास्तविक समय में सटीक और स्थिर नियंत्रण की सुनिश्चिति होती है।

इस्पात और लौह अयस्क संयंत्र: बड़ी ब्लोअर इकाइयों या उच्च-शक्ति मोटरों की तरलीकरण ड्राइव नियंत्रण प्रणालियों में उपयोग किए जाते हैं।

परमाणु ऊर्जा संयंत्र का पारंपरिक द्वीप: टरबाइन नियंत्रण प्रणाली (TCS) में भाप एक्चुएटर्स के नियंत्रण के लिए एक प्रमुख भौतिक इंटरफ़ेस के रूप में कार्य करता है।

विशेषताएँ

1 इलेक्ट्रोहाइड्रोलिक सर्वो वाल्वों का नियंत्रण: VSV0 का प्राथमिक कार्य चार इलेक्ट्रोहाइड्रोलिक सर्वो वाल्वों के सटीक नियंत्रण के आसपास घूमता है। ये वाल्व सिस्टम के भीतर भाप और ईंधन के प्रवाह को नियंत्रित करने में महत्वपूर्ण भूमिका निभाते हैं, जिससे बिजली उत्पादन या औद्योगिक मशीनरी के संचालन जैसी महत्वपूर्ण प्रक्रियाओं पर प्रभाव पड़ता है।

2 दो सर्वो टर्मिनल बोर्डों पर विभाजन: नियंत्रण वितरण की दक्षता सुनिश्चित करने के लिए, VSV0 द्वारा प्रबंधित चार चैनलों को दो TSVO (टर्मिनल सर्वो आउटपुट) सर्वो टर्मिनल बोर्डों के बीच बुद्धिमानी से विभाजित किया गया है। यह रणनीतिक विभाजन नियंत्रण संसाधनों के आवंटन को अनुकूलित करता है, जिससे सिस्टम की समग्र स्थिरता और प्रतिक्रियाशीलता में वृद्धि होती है।

स्थापना

अक्सर पूछे जाने वाले प्रश्न

प्रश्न: IS200VSVOH1BDC IS200VSVOH1B क्या है?

उत्तर: IS200VSVOH1BDC IS200VSVOH1B, मार्क VI श्रृंखला के अंतर्गत GE द्वारा विकसित एक सर्वो नियंत्रण बोर्ड है।

प्रश्न: IS200VSVOH1BDC IS200VSVOH1B पर TSVO टर्मिनल बोर्ड्स के लिए केबल कनेक्शन कहाँ किए जाते हैं?

उत्तर: IS200VSVOH1BDC IS200VSVOH1B पर TSVO टर्मिनल बोर्ड्स के लिए केबल कनेक्शन VME रैक के निचले भाग पर स्थित J3 और J4 कनेक्टर्स पर स्थापित किए जाते हैं। ये कनेक्टर्स लैचिंग प्रकार के हैं, जो केबल्स के लिए एक सुरक्षित और विश्वसनीय कनेक्शन प्रदान करते हैं।

प्रश्न: IS200VSVOH1BDC IS200VSVOH1B पर केबल कनेक्शन के लिए लैचिंग प्रकार के कनेक्टर्स का क्या महत्व है?

उत्तर: IS200VSVOH1BDC IS200VSVOH1B पर लैचिंग प्रकार के कनेक्टर्स केबल कनेक्शन की स्थिरता और सुरक्षा सुनिश्चित करते हैं। इनमें एक लॉकिंग तंत्र होता है जो अनजाने में होने वाले डिस्कनेक्शन को रोकता है, जिससे टर्मिनल बोर्ड कनेक्शन की समग्र विश्वसनीयता में वृद्धि होती है।

प्रश्न: IS200VSVOH1BDC IS200VSVOH1B पर केबल कनेक्शन बनाने के बाद अगला अनुशंसित कदम क्या है?

उत्तर: एक बार जब IS200VSVOH1BDC IS200VSVOH1B पर केबल कनेक्शन सुरक्षित रूप से स्थापित कर लिए जाते हैं, तो अगला कदम उचित स्टार्टअप प्रक्रियाओं का पालन करते हुए VME रैक को बिजली आपूर्ति प्रदान करना है। इसके बाद, सिस्टम की स्थिति के संकेतों के लिए फ्रंट पैनल के ऊपरी भाग पर निदान लाइट्स की जाँच करने की सलाह दी जाती है।
