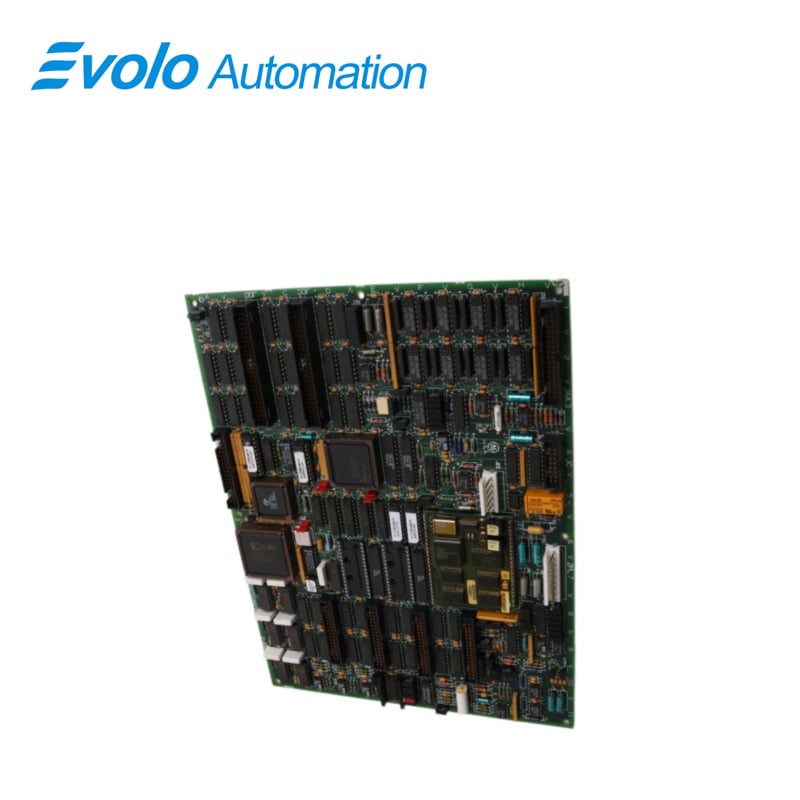

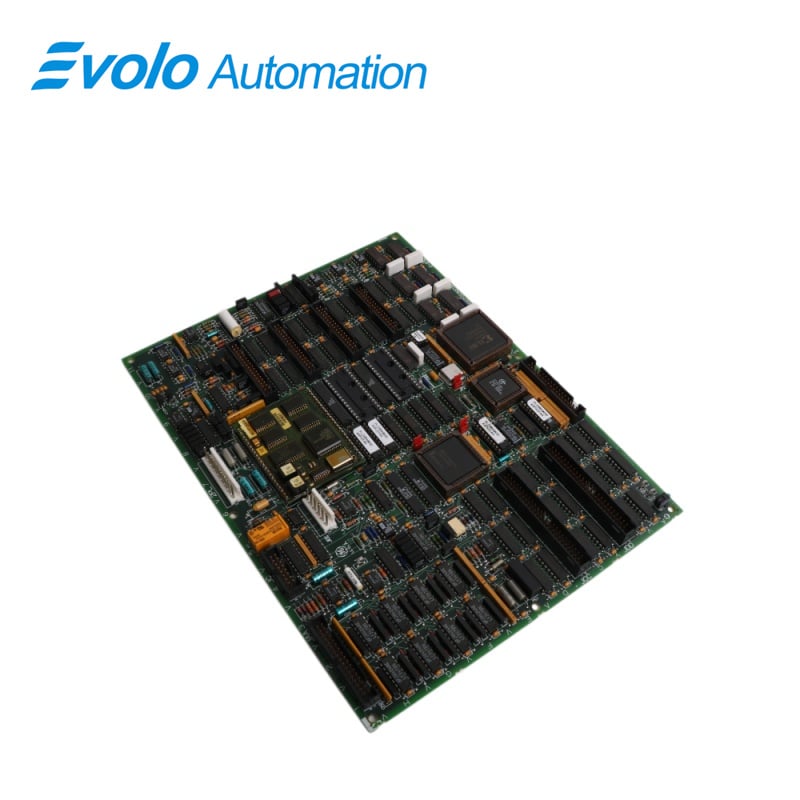

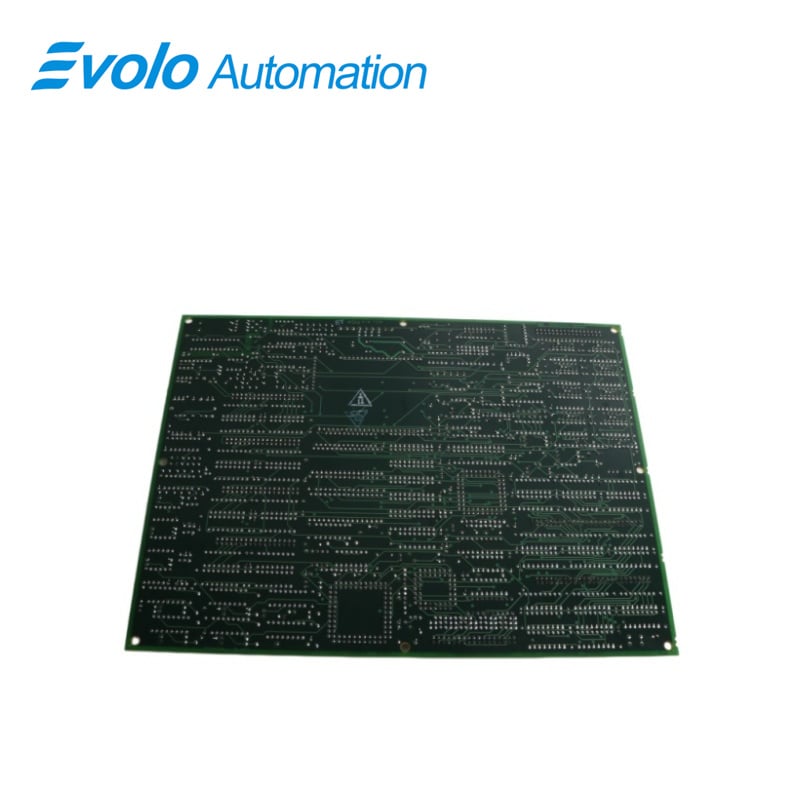

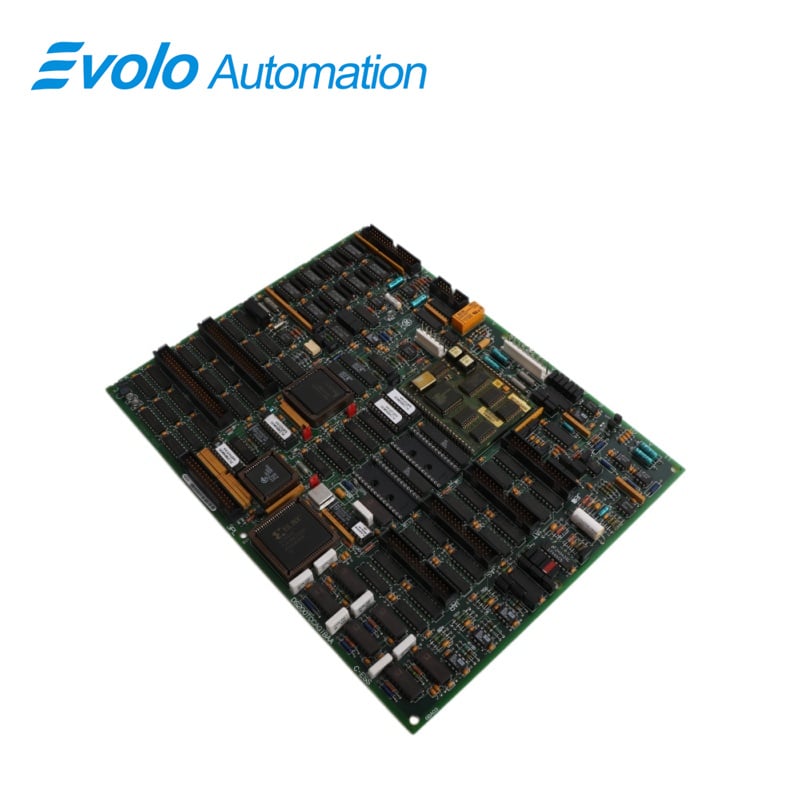

DS200TCCAG1BAA TC2000 gemeenschappelijke analoge I/O-kaart

Overzicht

Plaats van oorsprong:	VS
Merknaam:	GE
Modelnummer:	DS200TCCAG1BAA
Verpakkingsdetails:	Origineel nieuw, fabrieksverpakt
Levertijd:	5-7 Days
Betaalvoorwaarden:	T\/T
Leveringscapaciteit:	Op voorraad

Specificaties

Omschrijving

DS200TCCAG1BAA is een TC2000 gemeenschappelijke analoge I/O-kaart, gefabriceerd en ontworpen door General Electric als onderdeel van de Mark V-serie die wordt gebruikt in GE Speedtronic-gasturbinebesturingssystemen. De gemeenschappelijke analoge I/O-kaart (TCCA), geplaatst in de core, schaalt en conditioneert analoge signalen van de CTBA-, TBOA- en TBCA-aansluitkaarten die zijn gemonteerd in de core. Deze signalen omvatten 4-20 mA-ingangen en -uitgangen, RTD-ingangen, thermokoppel-ingangen, asspannings-ingangen en asstroom-ingangen. De signalen worden via de 3PL-connector naar de STCA-kaart geschreven.

Toepassingen

Energie- en energiecentrales:

Gasturbinebesturing: Standaardconfiguratie voor GE Mark V-besturingssystemen, gebruikt in gasturbines van de Frame 6-, 7- en 9-serie.

Corebewaking: Realtime-acquisitie en -verwerking van analoge gegevens zoals uitlaattemperatuur, lagertrilling en toerental.

Olie- en gas- en petrochemische installaties:

Aandrijfsystemen: Gebruikt voor geautomatiseerd beheer van compressorstations, pompestations en grote centrifuges.

Explosiebestendig en veiligheidscontrole: verwerkt 4-20 mA-sensorsignalen om een stabiele werking van productielijnen in chemische fabrieken te waarborgen.

Zware productie en papier-/staalfabrieken:

Distributed Control Systems (DCS): fungeert als centrale hub voor analoge signaalverwerking in zelfstandige elektriciteitscentrales of complexe aandrijfsystemen in grote installaties.

Kenmerk

1. TCCA-CONFIGURATIE:

Hardware: De TCCA-kaart heeft drie hardware-jumpers: J1, JP2 en JP3. J1 wordt gebruikt om de seriële RS232-poort in- of uit te schakelen. JP2 schakelt de oscillator uit voor kaarttesten. JP3 wordt gebruikt voor fabriekstests. Software: I/O-configuratieconstanten voor thermokoppels, RTD’s, mA-ingangen en -uitgangen, en instellingen voor asspanning en -stroom worden ingevoerd in de I/O-configuratie-editor op de HMI, zoals hieronder beschreven.

2. TCCA 4-20 mA-ingangscircuit

De TCCA-printplaat biedt de schakeling voor de 4-20 mA-ingangssignalen. De signalen worden gelezen vanaf de CTBA-aansluitprintplaat via de JBB-connector. De transducerstroom wordt afgevoerd over een belastingsweerstand en de spanningval wordt door de TCCA-printplaat gelezen en via de 3PL-connector naar de I/O-engine geschreven.

3. TCCA 4-20 mA-INGANGSSCHAKELING

De TCCA-printplaat biedt de schakeling voor het aansturen van 4-20 mA-uitgangssignalen naar de CTBA-aansluitprintplaat via de JAA-connector. Deze signalen worden doorgaans gebruikt om externe meetinstrumenten voor bewaking aan te sturen.

4. TCCA-TRD-SCHAKELING

De schakeling die de RTD's van de TBCA-aansluitplaat van excitatie voorziet, bevindt zich op de TCCA-plaat. Er wordt een constante stroom door de RTD gestuurd en wanneer de temperatuur verandert, verandert de weerstand, waardoor de spanning over de RTD verandert. De TCCA-plaat meet, schaalt en bewerkt het spanningssignaal. De RTD-signalen worden door de TCCA-plaat van de TBCA-aansluitplaat gelezen via de JCC- en JDD-connectoren. De TCCA-plaat stuurt de signalen via de 3PL-connector naar de I/O-engine. Het type RTD wordt geselecteerd met behulp van I/O-configuratieconstanten.

5. TCCA-THERMOKOPPELSCHAKELING

De TBOA-terminaalplaat leest de thermokoppel-ingangen. De koudere-junctie-circuitry op de TBOA-terminaalplaat levert de koudere-junctie-signalen. De TCCA-plaat gebruikt deze waarden om de koudere-junctie-compensatie te berekenen. De TCCcA-plaat gebruikt de thermokoppel-ingang en de compensatiewaarde om de werkelijke temperatuur te berekenen die door het thermokoppel wordt gemeten. De I/O-engine leest de waarde via de 3PL-connector. Thermokoppeltypen en -karakteristieken worden geselecteerd met behulp van I/O-configuratieconstanten.

6. TCCA-SCHACHTBewaking:

De bewaking van de turbineas-spanning en -stroom wordt verzorgd door de TCCA-plaat. Deze signalen worden gelezen vanaf de CTBA-terminaalplaat via de JBB-connector. De signalen worden geschreven naar de I/O-engine via de 3PL-connector.

Veelgestelde Vragen

V: Hoe beheert de DS200TCCAG1BAA de signaalconditieering van meerdere terminaalborden binnen de kern?
A: De DS200TCCAG1BAA (TCCA-kaart) verzamelt analoge ingangssignalen van meerdere aansluitkaarten, zoals de CTBA-, TBOA- en TBCA-kaarten, binnen de systeemcore. Deze kaart voert signaalconditionering uit op deze ingangen – inclusief stroomlussen, RTD’s en thermokoppels – door ze te filteren, te versterken en om te zetten naar gestandaardiseerde formaten. Dit zorgt ervoor dat alle signalen uniform zijn en geschikt voor nauwkeurige verwerking en communicatie met het regelsysteem.

V: Welke rol speelt de 3PL-connector bij de systeemcommunicatie van de DS200TCCAG1BAA?
A: De 3PL-connector vormt de belangrijkste communicatie-interface tussen de TCCA-kaart en de I/O-engine. Hij verzendt alle geconditioneerde analoge signalen van de kaart, waardoor betrouwbare, realtime gegevensuitwisseling mogelijk is voor bewaking en regeloperaties binnen het systeem.

V: Waarom is de jumper JP2 belangrijk tijdens de testprocedures van de DS200TCCAG1BAA?
A: De jumper JP2 wordt gebruikt om de ingebouwde oscillator uit te schakelen, wat essentieel is tijdens bepaalde diagnose- of fabrieksniveautestprocedures. Door de oscillator uit te schakelen kunnen ingenieurs specifieke functies van de printplaat isoleren en nauwkeurige probleemoplossing of validatie uitvoeren zonder storing door normale bedrijfssignalen.

V: Hoe onderscheidt en verwerkt de DS200TCCAG1BAA verschillende RTD-typen tijdens de werking?
A: De DS200TCCAG1BAA onderscheidt verschillende RTD-typen via vooraf gedefinieerde I/O-configuratieconstanten in het regelsysteem. Het levert een vaste excitatiestroom aan de RTD en meet de resulterende spanningsveranderingen die worden veroorzaakt door weerstandsvariaties. Deze metingen worden vervolgens geschaald en geïnterpreteerd op basis van het geselecteerde RTD-type, waardoor nauwkeurige temperatuurbewaking wordt gegarandeerd bij verschillende sensorconfiguraties.
