DS200PCCAG9ACB-stroomaansluitkaart

Overzicht

Plaats van oorsprong:	VS
Merknaam:	GE
Modelnummer:	DS200PCCAG9ACB
Verpakkingsdetails:	Origineel nieuw, fabrieksverpakt
Levertijd:	5-7 Days
Betaalvoorwaarden:	T\/T
Leveringscapaciteit:	Op voorraad

Specificaties

Omschrijving

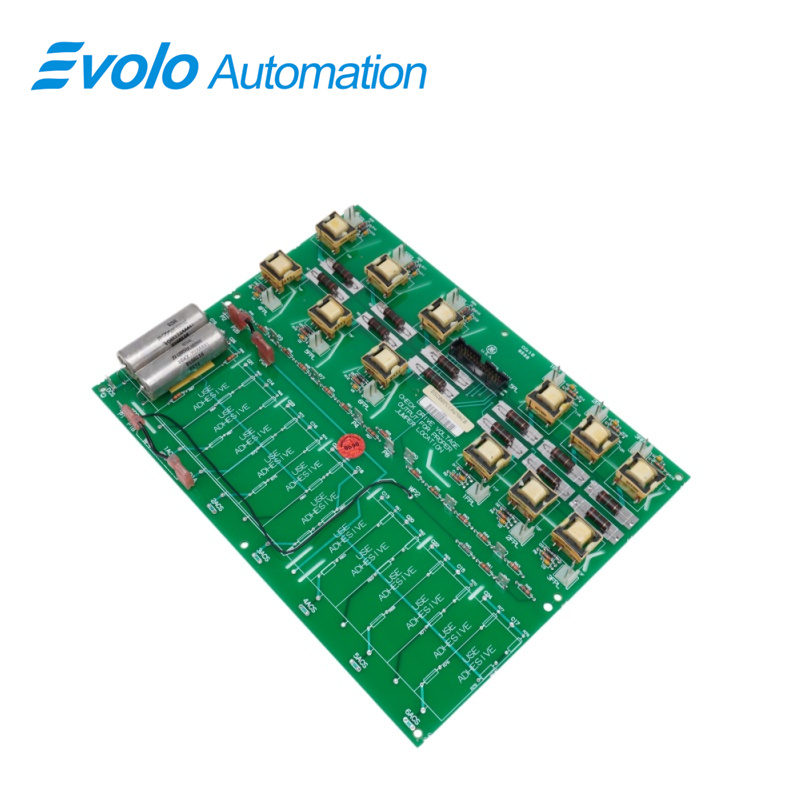

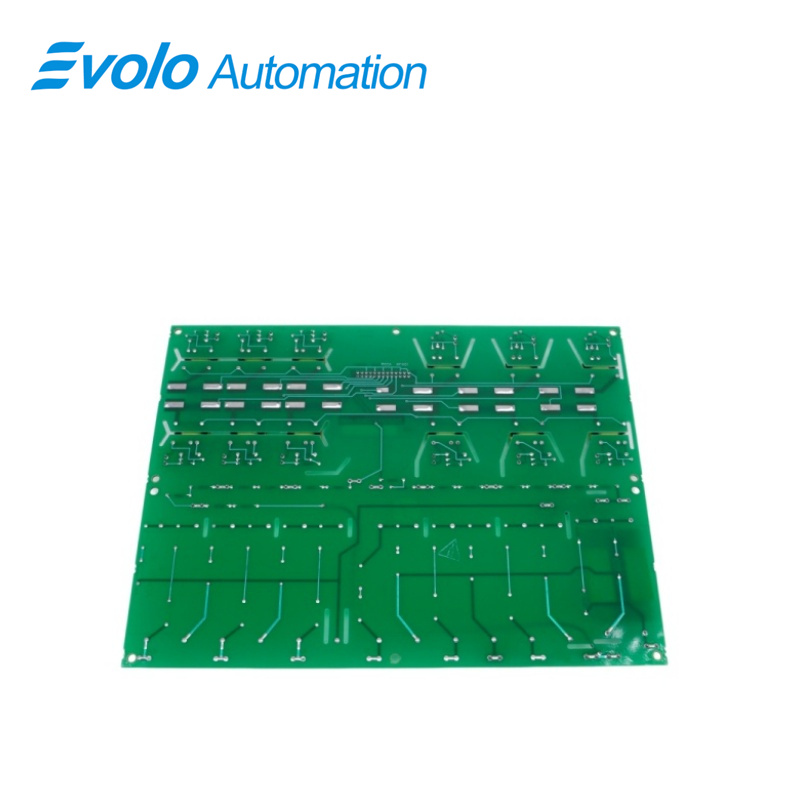

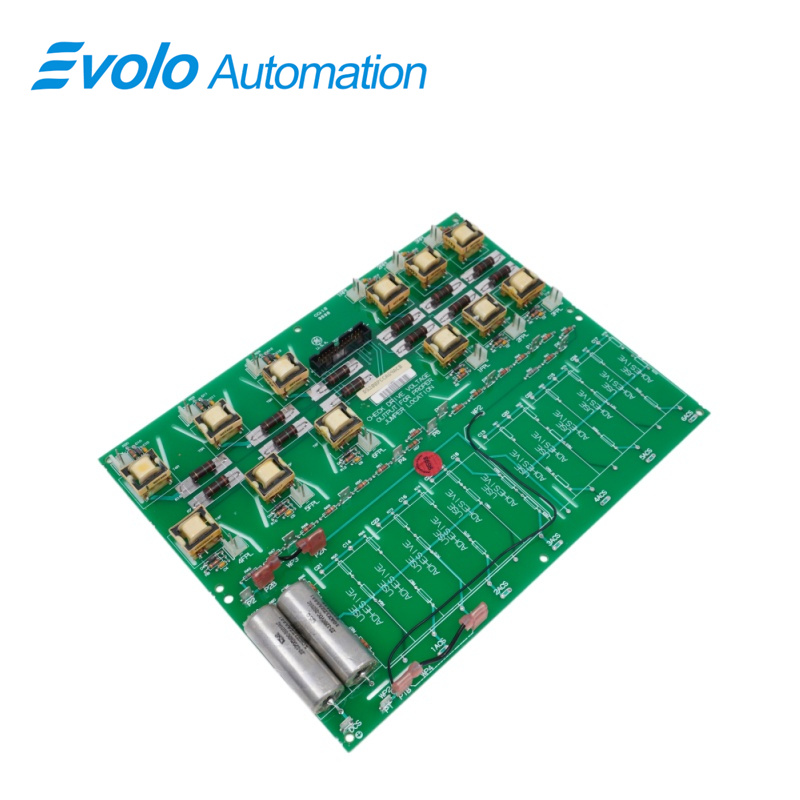

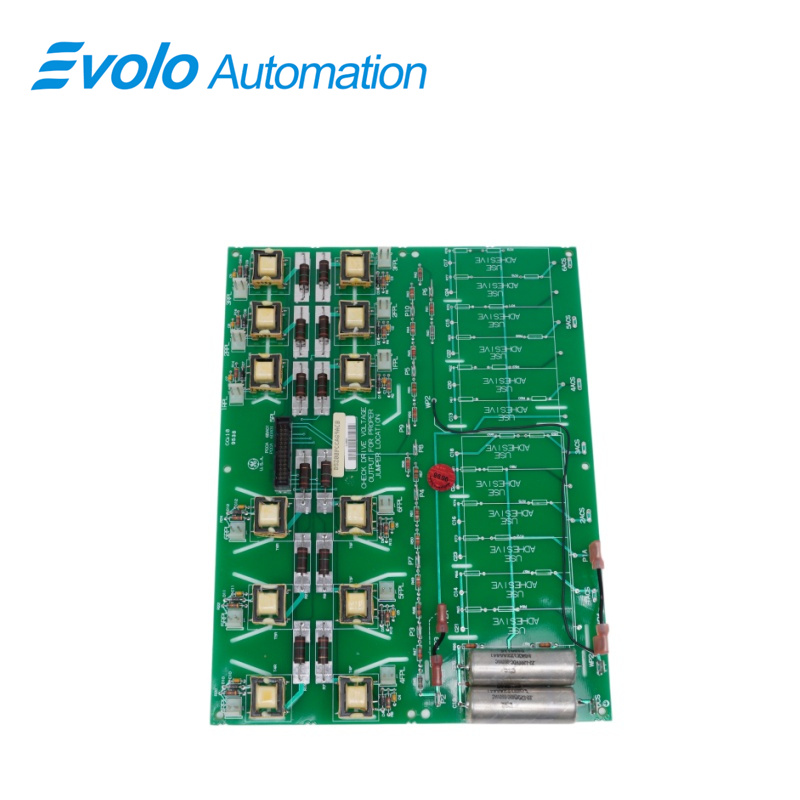

DS200PCCAG9ACB is een Power Connect-kaart vervaardigd en ontworpen door General Electric als onderdeel van de EX2000-serie, die wordt gebruikt in GE-excitatiecontrolesystemen. De Power Connect-kaart (PCCA) biedt een interface tussen de besturingselektronica van de aandrijving en de SCR-vermogensbrug. De PCCA-printplaat maakt gebruik van impulstransformatoren om een poortaansturing aan de SCR-brug te leveren. Voor regelaars met lage tot middelmatige vermogens is de PCCA-printplaat ook voorzien van onderdrukkingscircuits (snubber circuits) om pieken op de wisselstroomlijnen, de gelijkstroombus en de poortaansturingen te beheersen. Voor regelaars met hoger vermogen worden sommige of alle onderdrukkingscircuits weggelaten van de PCCA-printplaat en elders in het systeem geplaatst. De PCCA-printplaat heeft tien groepnummers. Het groepnummer dat in een systeem wordt gebruikt, wordt bepaald door de systeemspanning, de behuizingmaat en het feit of het systeem regeneratieve of niet-regeneratieve vermogensomzetting gebruikt.

Toepassingen

Energie-industrie (kerntoepassingen):

Gas-/stoomturbine-eenheden: Geïnstalleerd in Mark V-besturingskasten, voor omzetting en verdelen van extern ingevoerde stroom (meestal 125 V DC of 115/230 V AC) naar de kernlogica-kaart van het besturingssysteem (zoals de LDCC-besturingskaart).

Veldmagneet-systeem: Gelegen in de veldmagneetkast van de generator, als interfacekaart die stroomkabels verbindt om een stabiele levering van veldmagneetstroom te ondersteunen.

Zware industriële aandrijvingen:

Staal- en papierfabrieken: Geïntegreerd in de Directo-Matic 2000-aandrijving voor het beheren van de stroomverdeling van grote elektrische motoren.

Olie- en gasvervoer: Bij de aandrijfregeling van grote compressoren in versterkingsstations, om ervoor te zorgen dat de besturingscircuiten niet worden beïnvloed door netfluctuaties.

Voordelen

De 5 V-uitgangen van de poortmatrix worden door poortpulsversterkerschakelingen omgezet in het vermogensniveau dat nodig is om de pulstransformatoren voor voorwaartse en achterwaartse aansturing op de PCCA-kaart te voeden. Deze signalen worden via SPL naar de PCCA verzonden. Om ongewenste inschakelsignalen te voorkomen, wordt het aansturingsvermogen uit de poortschakelingen verwijderd totdat de poortmatrix is geprogrammeerd en de 5 V-voeding is geregeld. De PCCA gebruikt pulstransformatoren om een aansturingssignaal aan de SCR-brug te leveren. Voor regelaars met laag tot gemiddeld vermogen bevat de PCCA ook onderdrukkingscircuits (snubber circuits) om pieken op de wisselstroomlijnen, de gelijkstroombus en de poortaansturingen te beheersen. Voor regelaars met hoger vermogen worden sommige of alle onderdrukkingscircuits weggelaten van de PCCA en elders in het systeem geplaatst.

Veelgestelde Vragen

V: Wat is het doel van de onderdrukkingscircuits (snubber circuits) op de DS200PCCAG9ACB PCCA-kaart?

A: Onderdrukkingscircuits worden gebruikt om spanningspieken en transiënten te onderdrukken die kunnen optreden over de wisselstroomlijnen, de gelijkstroombus en de poortbesturingen. Ze beschermen het systeem tegen schade en zorgen voor een vlotte werking, met name in besturingen met lage tot middelmatige vermogens.

V: Waarom ontbreken onderdrukkingscircuits in besturingen met hoger vermogen van de DS200PCCAG9ACB?

A: Bij besturingen met hoger vermogen zijn de stroomvereisten strenger, en onderdrukkingscircuits bevinden zich doorgaans elders in het systeem, in plaats van op de PCCA-kaart, om de prestaties te optimaliseren en warmteafvoer efficiënter te beheren.

V: Hoe bepaal ik de juiste steekklemmen voor de jumpers JP1 en JP2 van de DS200PCCAG9ACB?

A: De juiste steekklemmen voor de jumpers JP1 en JP2 zijn gebaseerd op het kaartgroepnummer en de systeemspanning. Deze parameters moeten worden meegenomen om juiste aansluitingen en correcte functionaliteit binnen het systeem te garanderen.
