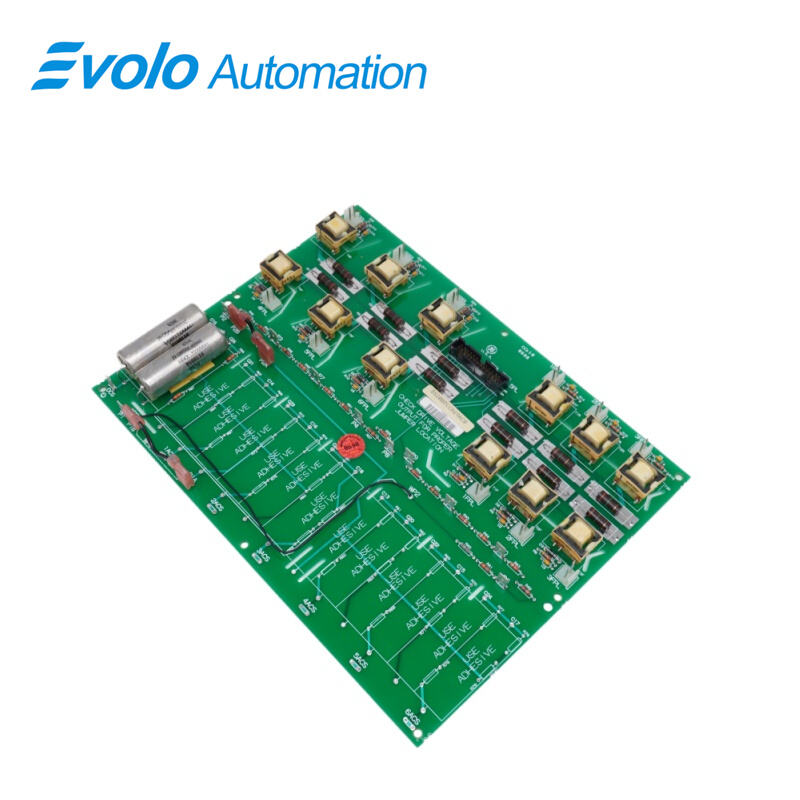

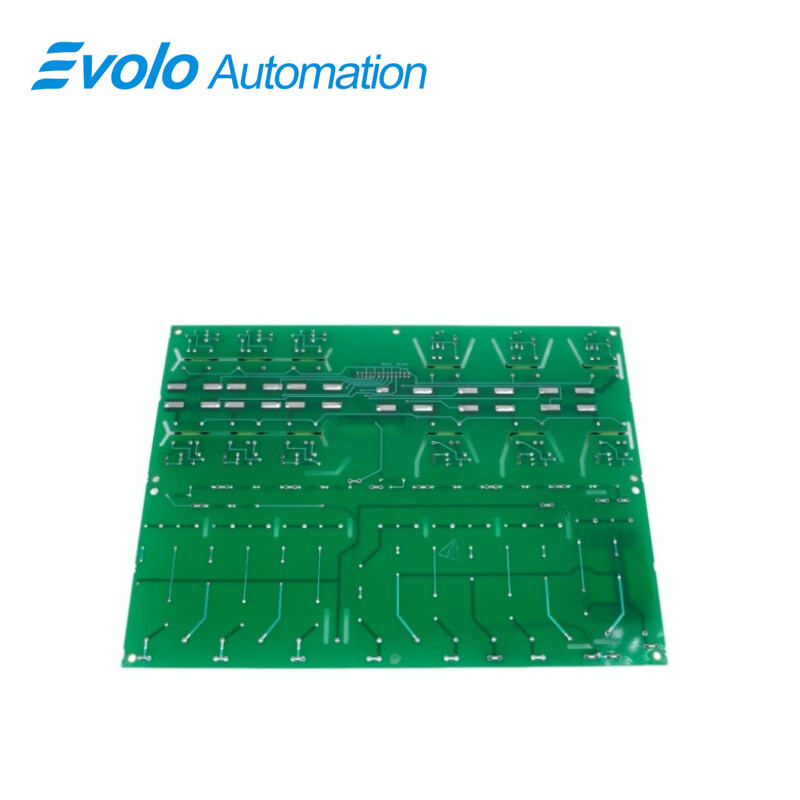

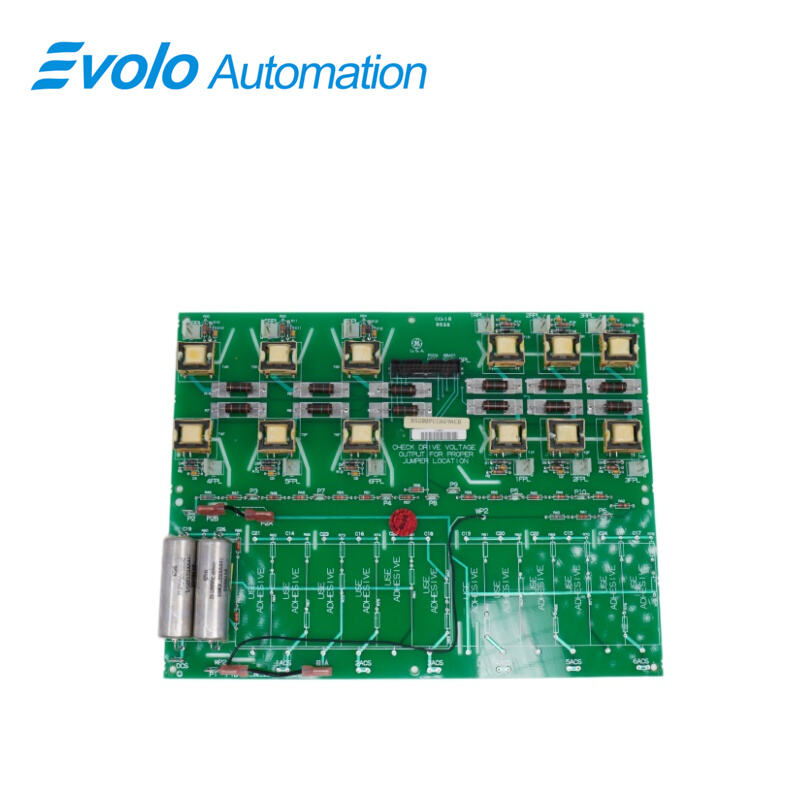

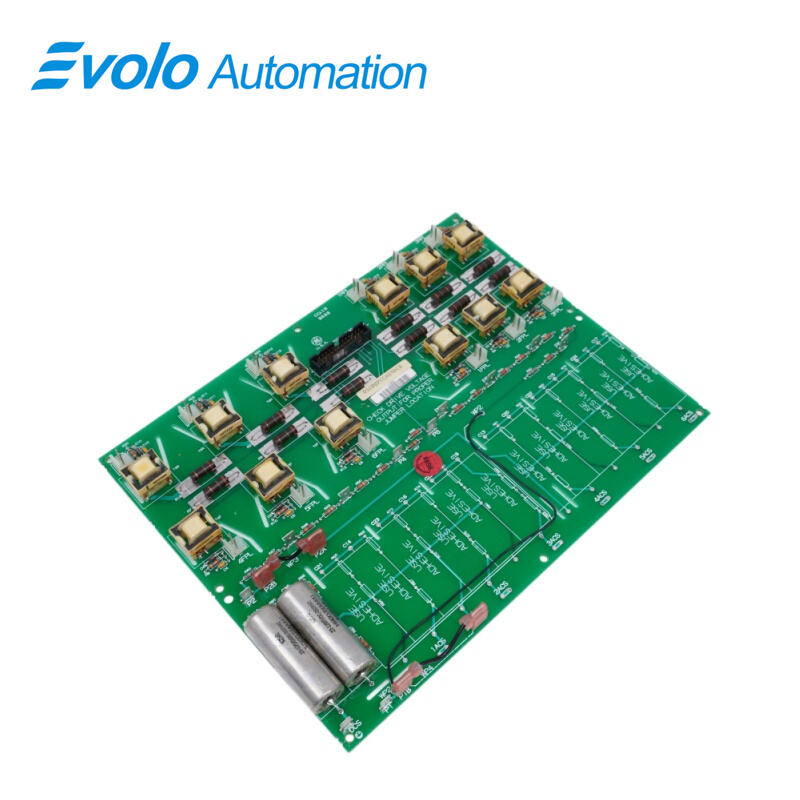

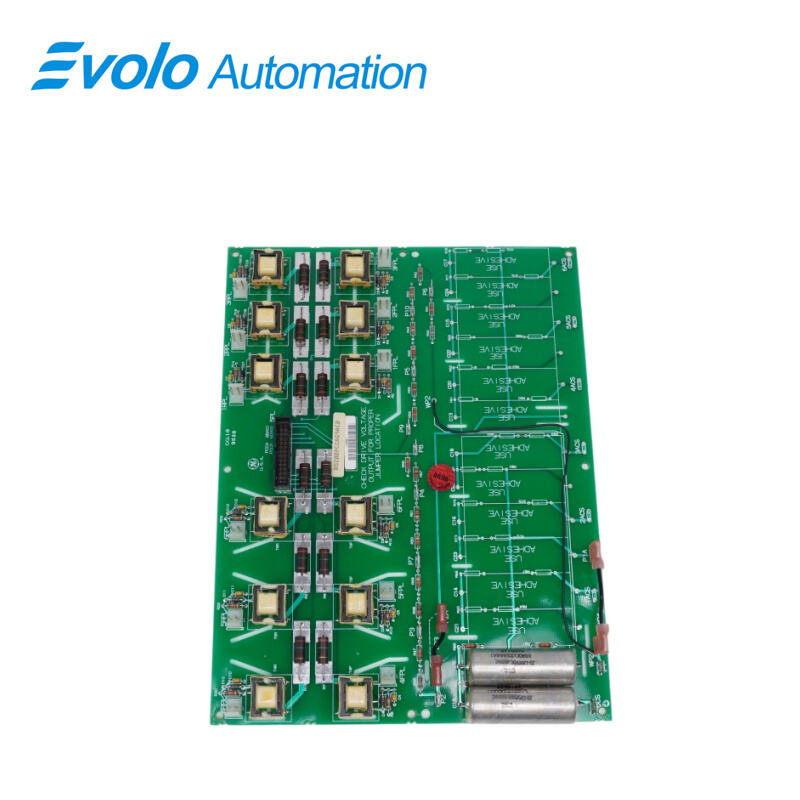

DS200PCCAG9ACB पावर कनेक्ट कार्ड

अवलोकन

मूल स्थान:	अमेरिका
ब्रांड का नाम:	जीई
मॉडल नंबर:	DS200PCCAG9ACB
पैकिंग विवरण:	मूल नया कारखाना सील
डिलीवरी समय:	5-7 दिन
भुगतान शर्तें:	T/T
सप्लाई क्षमता:	स्टॉक में

विशिष्टताएँ

विवरण

DS200PCCAG9ACB जनरल इलेक्ट्रिक द्वारा निर्मित और डिज़ाइन किया गया एक पावर कनेक्ट कार्ड है, जो GE एक्साइटेशन कंट्रोल सिस्टम में उपयोग किए जाने वाले EX2000 श्रृंखला का हिस्सा है। पावर कनेक्ट कार्ड (PCCA) ड्राइव के नियंत्रण परिपथ और SCR पावर ब्रिज के बीच एक इंटरफ़ेस प्रदान करता है। PCCA बोर्ड गेट ड्राइव को SCR ब्रिज पर प्रदान करने के लिए पल्स ट्रांसफॉर्मर का उपयोग करता है। कम से मध्यम अश्वशक्ति नियंत्रकों के लिए, PCCA बोर्ड में AC लाइनों, DC बस और गेट ड्राइवर्स पर शिखरों को नियंत्रित करने के लिए स्नबर सर्किट भी शामिल होते हैं। उच्च अश्वशक्ति नियंत्रकों के लिए, कुछ या सभी स्नबर सर्किट PCCA बोर्ड से हटा दिए जाते हैं और सिस्टम के अन्य स्थानों पर स्थित होते हैं। PCCA बोर्ड में दस समूह संख्याएँ होती हैं। किसी सिस्टम में उपयोग की जाने वाली समूह संख्या सिस्टम वोल्टेज, फ्रेम आकार और यह निर्धारित करती है कि क्या सिस्टम रीजनरेटिव या गैर-रीजनरेटिव पावर कन्वर्जन का उपयोग करता है।

अनुप्रयोग

पावर उद्योग (मुख्य अनुप्रयोग):

गैस/भाप टर्बाइन यूनिटें: मार्क V नियंत्रण कैबिनेट में स्थापित, बाहर से आने वाली शक्ति (आमतौर पर 125V DC या 115/230V AC) को नियंत्रण प्रणाली के मुख्य लॉजिक बोर्ड (जैसे LDCC नियंत्रण बोर्ड) के लिए परिवर्तित करने और वितरित करने के लिए।

उत्तेजना प्रणाली: जनरेटर उत्तेजना कैबिनेट में स्थित, शक्ति केबलों को जोड़ने के लिए एक इंटरफ़ेस बोर्ड के रूप में कार्य करती है जो उत्तेजना धारा की स्थिर आपूर्ति का समर्थन करती है।

भारी औद्योगिक ड्राइव्स:

इस्पात और कागज मिलें: बड़े विद्युत मोटरों के शक्ति वितरण को प्रबंधित करने के लिए डायरेक्टो-मैटिक 2000 ड्राइव में एकीकृत।

तेल और गैस परिवहन: बूस्टर स्टेशनों में बड़े कंप्रेसरों के ड्राइव नियंत्रण में, यह सुनिश्चित करने के लिए कि नियंत्रण परिपथ ग्रिड के उतार-चढ़ाव से अप्रभावित रहे।

लाभ

गेट ऐरे के 5 वोल्ट आउटपुट को गेट पल्स एम्पलीफायर सर्किट्स द्वारा PCCA कार्ड पर फॉरवर्ड और रिवर्स गेट पल्स ट्रांसफॉर्मर्स को फीड करने के लिए आवश्यक शक्ति स्तर में परिवर्तित किया जाता है। ये संकेत SPL के माध्यम से PCCA को भेजे जाते हैं। अवांछित फायरिंग संकेतों को रोकने के लिए, गेट ऐरे के प्रोग्राम किए जाने और 5 वोल्ट शक्ति के नियामित होने तक गेटिंग सर्किट्स से फायरिंग शक्ति हटा दी जाती है। PCCA, SCR ब्रिज को गेट ड्राइव प्रदान करने के लिए पल्स ट्रांसफॉर्मर्स का उपयोग करता है। कम से मध्यम अश्वशक्ति नियंत्रकों के लिए, PCCA में AC लाइनों, DC बस और गेट ड्राइवर्स के पार स्पाइक्स को नियंत्रित करने के लिए स्नबर सर्किट्स भी शामिल होते हैं। उच्च अश्वशक्ति नियंत्रकों के लिए, कुछ या सभी स्नबर सर्किट्स PCCA से हटा दिए जाते हैं और इन्हें सिस्टम के कहीं और स्थापित किया जाता है।

अक्सर पूछे जाने वाले प्रश्न

प्रश्न: DS200PCCAG9ACB PCCA बोर्ड पर स्नबर सर्किट्स का क्या उद्देश्य है?

उत्तर: स्नबर सर्किट्स का उपयोग एसी लाइनों, डीसी बस और गेट ड्राइवर्स के पार होने वाले वोल्टेज स्पाइक्स और ट्रांसिएंट्स को दबाने के लिए किया जाता है। ये सिस्टम को क्षति से बचाने और विशेष रूप से कम से मध्यम अश्वशक्ति नियंत्रकों में सुचारू संचालन सुनिश्चित करने में सहायता करते हैं।

प्रश्न: DS200PCCAG9ACB के उच्च अश्वशक्ति नियंत्रकों में स्नबर सर्किट्स को क्यों छोड़ दिया गया है?

उत्तर: उच्च अश्वशक्ति नियंत्रकों में बिजली की आवश्यकताएँ अधिक माँग करने वाली होती हैं, और स्नबर सर्किट्स आमतौर पर प्रदर्शन को अनुकूलित करने और ऊष्मा अपव्यय को अधिक कुशलतापूर्ण रूप से प्रबंधित करने के लिए PCCA बोर्ड पर नहीं, बल्कि सिस्टम के अन्य स्थानों पर स्थित होते हैं।

प्रश्न: मैं DS200PCCAG9ACB के जंपर JP1 और JP2 के लिए सही स्टैब टर्मिनल्स कैसे निर्धारित करूँ?

उत्तर: जंपर JP1 और JP2 के लिए सही स्टैब टर्मिनल्स कार्ड समूह संख्या और सिस्टम वोल्टेज पर आधारित होते हैं। सिस्टम के भीतर उचित कनेक्शन और कार्यक्षमता सुनिश्चित करने के लिए इन पैरामीटर्स पर विचार करना आवश्यक है।
