Ամփոփում

Ծագման վայր:	Շվեդիա
Անունը՝	ABB
Մոդելի համարը՝	IMDSI22
Պատվիրման մանրամասները.	Ընդօրինակ նոր, գործարանային կնքված
Առաքման ժամանակ:	5-7 օր
Վճարման պայմանները.	T/T
Մատակարարման կարողություն:	Պահեստում

Սպեցիֆիկացիաներ

Պարամետր	Արժեք
Մոդել	IMDSI22
Նկարագրություն	INFI 90 թվային մուտքի մոդուլ
Չափս	3,7×31,7×17,8 սմ
Քաշ	0.22 KG
Թվային մուտքի լարում	24 Վ մշտադեն, 48 Վ մշտադեն, 125 Վ մշտադեն, 120 Վ փոփ. հոսանք
Power requirements	Գործարկման հոսանք՝ 95 մԱ 5 Վ մշտադեն-ի դեպքում (տիպիկ), առավելագույնը՝ 115 մԱ
Վերալիցքավորման կատեգորիա	ANSI/ISA S82.01-1994 և IEC 61010-1. Հզորության համար՝ I, 150 Վ-ից բարձր շղթաների համար՝ I, 150 Վ-ից ցածր շղթաների համար՝ II
Աշխատանքային ջերմաստիճան	0°–70°C (32°–158°F) (կաբինետի ներքին գնահատական)
Համեմատական խոնավություն	5–95 %՝ մինչև 55 °C; 5–45 %՝ 70 °C-ում (առանց խտացման)
Կարցում աստիճան	1
Ատմոսֆերային ճնշում	Ծովի մակարդակից մինչև 3 կմ (1,86 մղոն)
Էլեկտրոստատիկ արձակում (IEC 1000-4-2, EN 61000-4-2)	Կոնտակտ. ±6 կՎ; Օդ. ±8 կՎ
Հաճախականության մագնիսական դաշտ	Շարունակական. 30 Ա/մ (rms); Կարճ տևողությամբ. 300 Ա/մ (rms)
Պուլսային մագնիսական դաշտ	Պիկային արժեք. 300 Ա/մ
Ալիքաձև մագնիսական դամպերավորված դաշտ (0,1–1 ՄՀց)	Պիկային արժեքը՝ 30 Ա/մ
Շառավիղային ՌՀ էլեկտրամագնիսական դաշտ (80 ՄՀց–1 ԳՀց)	Անմոդուլյացված սահմանային արժեքը՝ 10 Վ/մ; Ամպլիտուդային մոդուլյացված՝ 80 % ԱՄ (1 կՀց)
Շառավիղային ՌՀ դաշտ (900 ±5 ՄՀց)	Անմոդուլյացված սահմանային արժեքը՝ 10 Վ/մ; Իմպուլսային մոդուլյացված՝ աշխատանքային ցիկլ 50 %, կրկնման հաճախականություն 200 Հց
ՌՀ ընդհանուր ռեժիմ (0,15–80 ՄՀց)	Անմոդուլյացված սահմանային արժեքը՝ 10 Վ/սահմանային արժեք; Ամպլիտուդային մոդուլյացված՝ 80 % ԱՄ (1 կՀց); Աղբյուրի իմպեդանս՝ 150 Օմ

Նկարագրություն

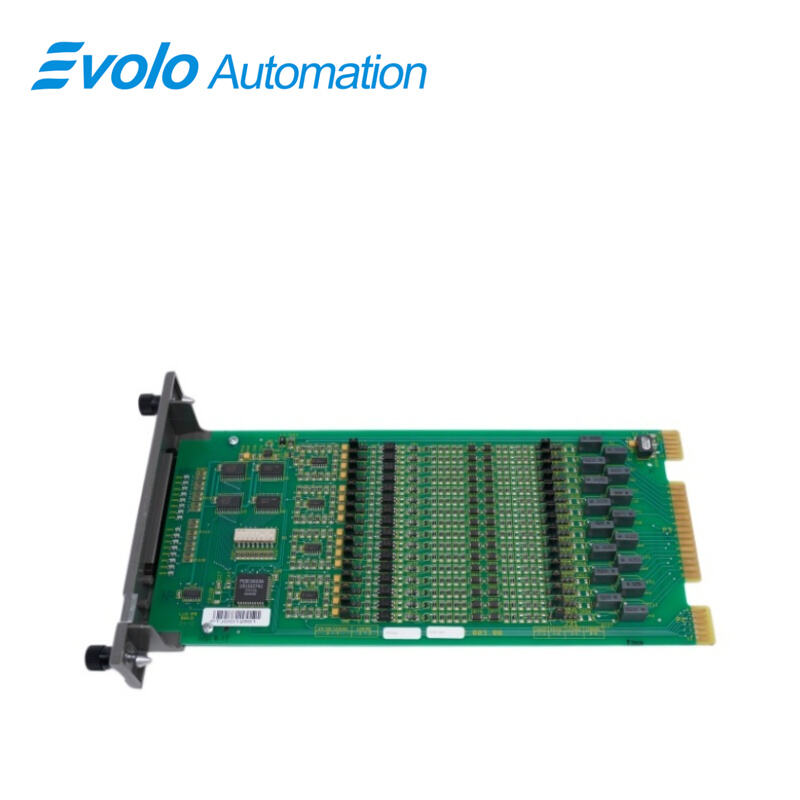

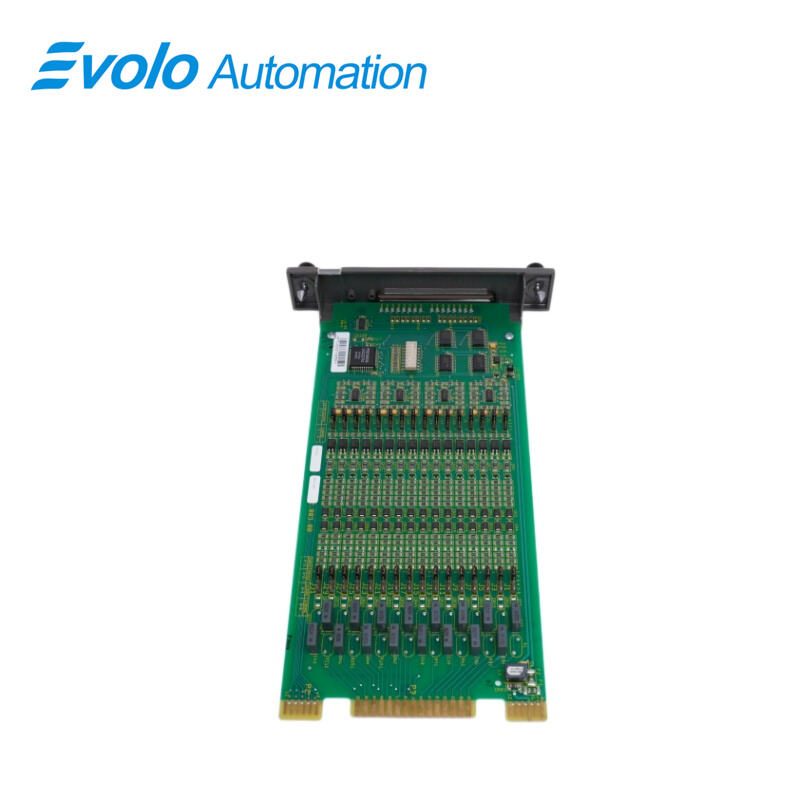

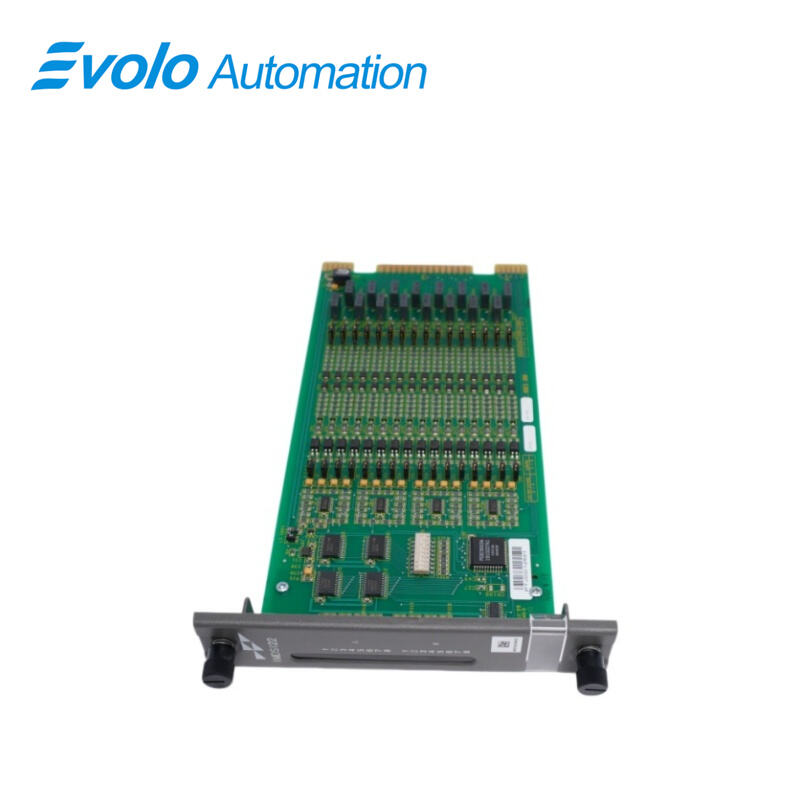

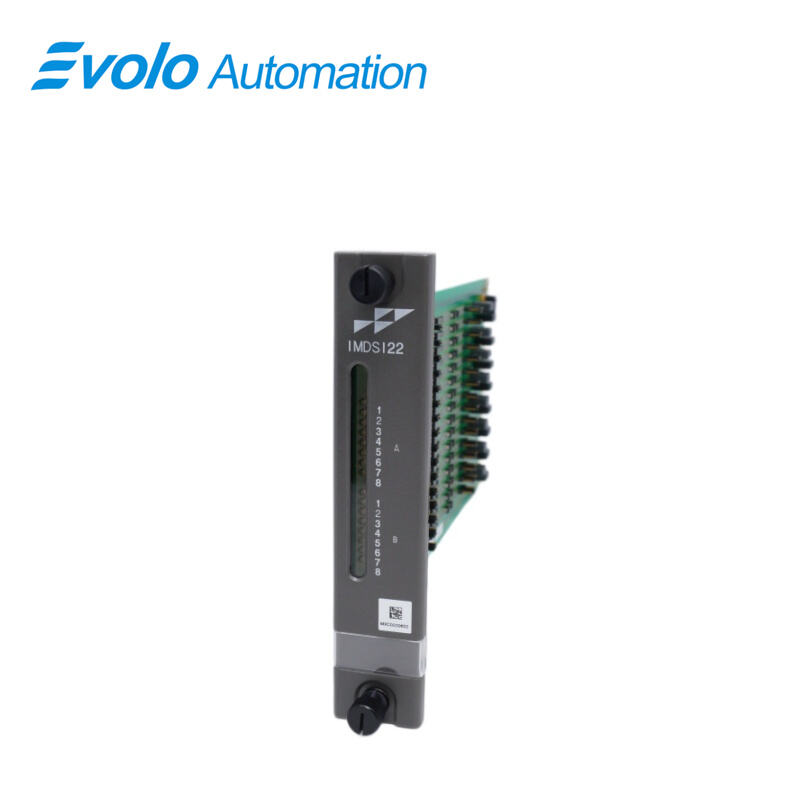

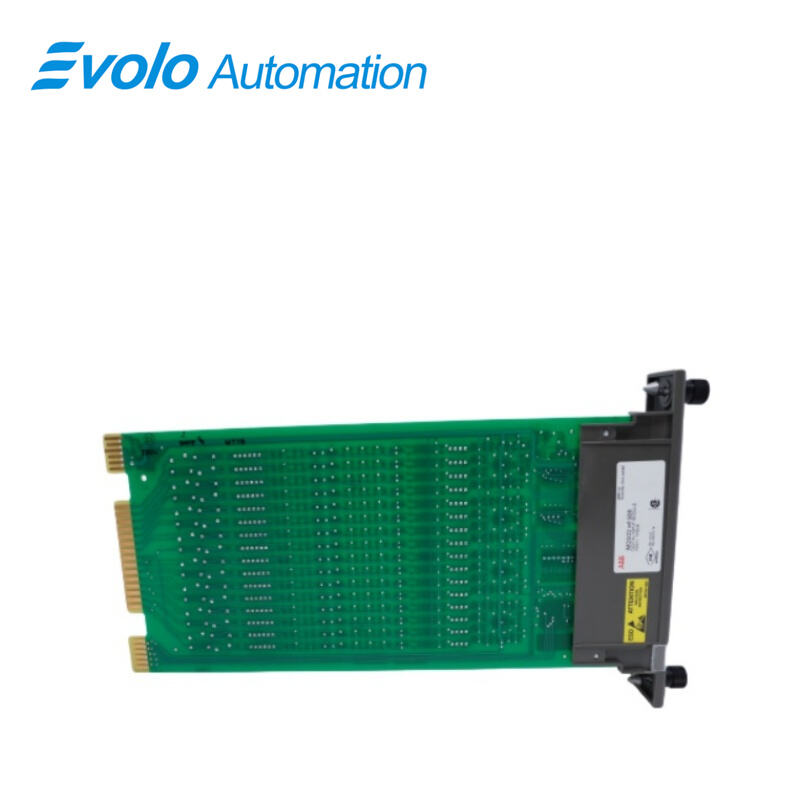

IMDSI22 թվային մուտքի մոդուլը բաղկացած է մեկ տպագրված շղթայային սալիկից, որը զբաղեցնում է մոդուլի մոնտաժային միավորում մեկ սլոտ: Այն հսկում է ութ թվային մուտքերի երկու առանձին խմբեր: Տասներկու մուտքեր իրարից մեկուսացված են. մնացած երկու զույգերը ընդհանուր դրական մուտքի գծեր են օգտագործում: Մոդուլի ճակատային մակերեսի երկու կապված պտուտակներ ամրացնում են այն մոդուլի մոնտաժային միավորին: Փոխադրման վիճակի 16 սվիտչ (խումբ A և խումբ B) ցուցադրում են մուտքի վիճակը և օգնում են համակարգի փորձարկման ու ախտորոշման ընթացքում: Թվային մուտքի մոդուլը ունի երեք սալի եզրային միացնիչ՝ արտաքին սիգնալների և սնման համար (P1, P2 և P3): P1-ը միացված է ընդհանուր (հողակցման) և +5 Վ միշտ հոսանքի աղբյուրին: P2-ը միացնում է մոդուլը I/O ընդարձակման գծին՝ կապվելու համար կառավարիչի հետ: P3-ը մուտքի թվային սիգնալներն է ընդունում մի կաբելի միջոցով, որը միացված է վերջավորման միավորին: Դաշտային լարավորման համար վերջավորման միավորում տեղադրված են վերջավորային սալիկները (ֆիզիկական միացման կետերը):

Կիրառումներ

Էներգետիկ և էլեկտրակայաններ՝

Ջերմային էլեկտրակայաններ. Օգտագործվում են թերմոստատային միջադեպերի վիճակի, տուրբինի օժանդակ սարքավորումների վիճակի և շղթայաբացիչի դիրքի հետադարձ կապի հսկման համար:

Վերականգնվող էներգիա. Աշխատում է հեռավար կառավարման և SCADA համակարգերում՝ մեծ մասշտաբի արեւային կամ քամու էներգիայի ցանցերի համար:

Նավթի, պետրոքիմիական և գազային արդյունաբերություն. Օգտագործվում է փականների բացվելու/փակվելու հետադարձ կապի, մակարդակի միացման/անջատման սարքերի հսկման և անվտանգության սարքավորված համակարգերի (SIS) ինտեգրման համար վերամշակման գործարաններում, նավթի և գազի մշակման գործարաններում և ծովային հարթակներում:

Ծղոտի և թղթի գործարաններ. Հսկում է թղթի մեքենայի վիճակը, ծղոտի մատակարարման պոմպի աշխատանքը և սահմանային միացիչների վիճակը բարդ շարունակական արտադրական գծերում:

Հանքարդյունաբերություն և մետալուրգիա. Օգտագործվում է երկաթահանման գործարաններում սինտերացման և բարձր վառարանների կառավարման, ինչպես նաև հանքային մշակման գործարաններում տրանսպորտյորային ժապավենների հսկման և նյութերի մշակման համակարգերի համար:

Քիմիական և դեղագործական գործարաններ. Ապահովում է ռեակտորների վիճակի անվտանգ հսկումը և ճշգրիտ տրամաբանական կառավարումը մանր քիմիական և դեղագործական գործարաններում խմբային մշակման համար:

Ջրի մշակման և շրջակա միջավայրի պաշտպանության սարքավորումներ. Օգտագործվում է սեղմանային կայանների և ֆիլտրերի վիճակի հսկման համար սերտաբետված ջրերի մշակման կայաններում և ջրամատակարարման ցանցերում:

ՀԱՏՈՒԿ ՎԵՐԱԲԵՐՄՈՒՆՔ

1. Օգտագործեք ստատիկ էկրանավորված տոպրակ: Պահեք մոդուլը ստատիկ էկրանավորված տոպրակում, մինչև պատրաստ չլինեք այն տեղադրելու համակարգում: Պահպանեք տոպրակը հետագա օգտագործման համար:

2. Մինչև տոպրակի բացումը՝ հարթեցրեք այն: Ստատիկ զգայուն սարքեր պարունակող հավաքածու պարունակող տոպրակը բացելուց առաջ դիպչեք դրան սարքավորման կապսուլին կամ հողին՝ լիցքերը հավասարակշռելու համար:

3. Խուսափեք շրջանակների շոշափումից: Կառուցվածքները պետք է բռնել եզրերից՝ խուսափելով շրջանակների շոշափումից:

4. Խուսափեք ստատիկ զգայուն սարքերի մասնակի միացումից: Սարքերը օգտագործելուց առաջ համոզվեք, որ մոդուլներին միացված բոլոր սարքերը ճիշտ են հողավորված:

5. Հողավորեք ստուգման սարքավորումները:

6. Օգտագործեք հակաստատիկ դաշտային սեղանային փոշիհավաքիչ: Անհրաժեշտության դեպքում հեռացրեք փոշին քարտերից:

7. Օգտագործեք հողավորված ձեռքի ժապավեն: Միացրեք ձեռքի ժապավենը համապատասխան հողավորման գործիքին:

8. Չօգտագործեք գրաֆիտե մատիտ՝ դիպսվիթչները կարգավորելու համար: Մի օգտագործեք գրաֆիտե մատիտ՝ դիպսվիթչները կարգավորելու համար, քանի որ դա կարող է առաջացնել սվիթչի շփման մակերեսների աղտոտում և այդ պատճառով՝ անհրաժեշտությունից դուրս լինելու դեպքում մայրի տախտակի սխալ աշխատանք:

Ֆիզիկական տեղադրում

1. Ստուգեք մոդուլի սլոթի նշանակումը:

2. Համոզվեք, որ դիպշանտը տեղադրված է մոդուլի մոնտաժային միավորի հետնային սալիկի I/O ընդարձակման բասի սոկետում՝ I/O մոդուլի և կառավարիչի միջև:

3. Վերջավորման միավորների համար միացրեք վերջավորման միավորից եկող վերջավորման կաբելի ծածկված ծայրը մոդուլի մոնտաժային միավորի հետնային սալիկին: Դրա համար միացման միացարանը մտցրեք հետնային սալիկի սլոթի մեջ՝ նույն սլոթում, որտեղ նշանակված է DSI մոդուլը: Ամրացման լակտերը պետք է ամրապնդվեն ամենայն ապահովությամբ:

4. Համապատասխանեցրեք DSI մոդուլը մոդուլի

մոնտաժային միավորի ուղեցույցների հետ: Դանդաղ մղեք մոդուլը մեջ՝ մինչև առջևի պանելը հարթվի մոդուլի մոնտաժային միավորի շրջանակի վերևի և ներքևի մասերի հետ, իսկ մոդուլը լինի ճիշտ տեղադրված վերջավորման միավորին միացված կաբելի մեջ:

5. Սեղմեք և պտտեք մոդուլի ճակատային սալիկի վրա գտնվող երկու ամրացված պահող խցանները կես պտույտ դեպի արգելափակված դիրք։ Դրանք արգելափակված են, երբ խցանների ստվերանցքները ուղղահայաց են, իսկ բաց ծայրերը նայում են դեպի մոդուլի կենտրոնը։
