Přehled

Místo původu:	Švédsko
Název značky:	ABB
Typ modelu:	IMDSI22
Podrobnosti o obalu:	Originální nový, továrně zalepený
Dodací doba:	5-7 dní
Podmínky platby:	T/T
Dodací schopnost:	Skladem

Specifikace

Parametr	Hodnota
Model	IMDSI22
Popis	INFI 90 Digitální vstupní modul
Rozměr	3,7 × 31,7 × 17,8 cm
Hmotnost	0.22 KG
Digitální vstupní napětí	24 V DC, 48 V DC, 125 V DC, 120 V AC
Požadavky na výkon	Provozní proud: typicky 95 mA při 5 V DC; maximálně 115 mA
Kategorie přepění	ANSI/ISA S82.01-1994 a IEC 61010-1: I pro napájení, I pro obvody >150 V, II pro obvody <150 V
Provozní teplota	0 °C až 70 °C (32 °F až 158 °F) (vnitřní klasifikace skříně)
Relativní vlhkost	5 % až 95 % do 55 °C; 5 % až 45 % při 70 °C (bez kondenzace)
Stupeň znečištění	1
Atmosférický tlak	Úroveň moře až do 3 km (1,86 míle)
Elektrostatická výbojová odolnost (IEC 1000-4-2, EN 61000-4-2)	Kontakt: ±6 kV; Vzduch: ±8 kV
Magnetické pole síťové frekvence	Trvalé: 30 A/m (střední hodnota); Krátkodobé: 300 A/m (střední hodnota)
Pulzní magnetické pole	Špičková hodnota: 300 A/m
Tlumené kmitavé magnetické pole (0,1–1 MHz)	Špičková hodnota: 30 A/m
Vyzařované RF elektromagnetické pole (80 MHz–1 GHz)	Nemodulované RMS: 10 V/m; Amplitudově modulované s úrovní modulace 80 % AM (1 kHz)
Vyzařované RF pole (900 ±5 MHz)	Nemodulované RMS: 10 V/m; Pulzně modulované: střída 50 %, opakovací frekvence 200 Hz
Radiofrekvenční společný mód (0,15–80 MHz)	Nemodulované RMS: 10 V/rms; amplitudově modulované s úrovní modulace 80 % AM (1 kHz); zdrojová impedance: 150 Ω

Popis

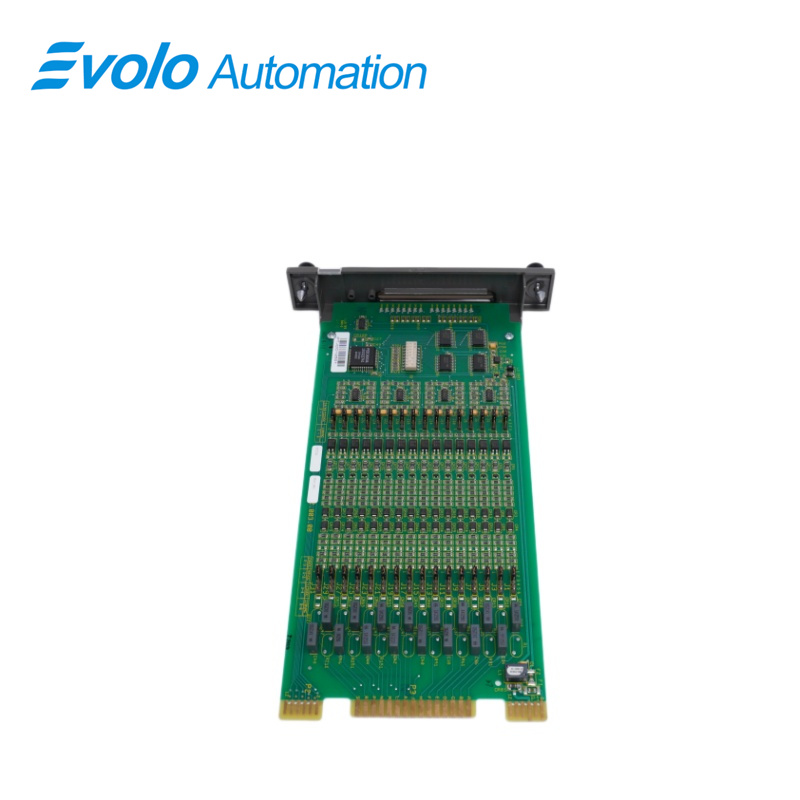

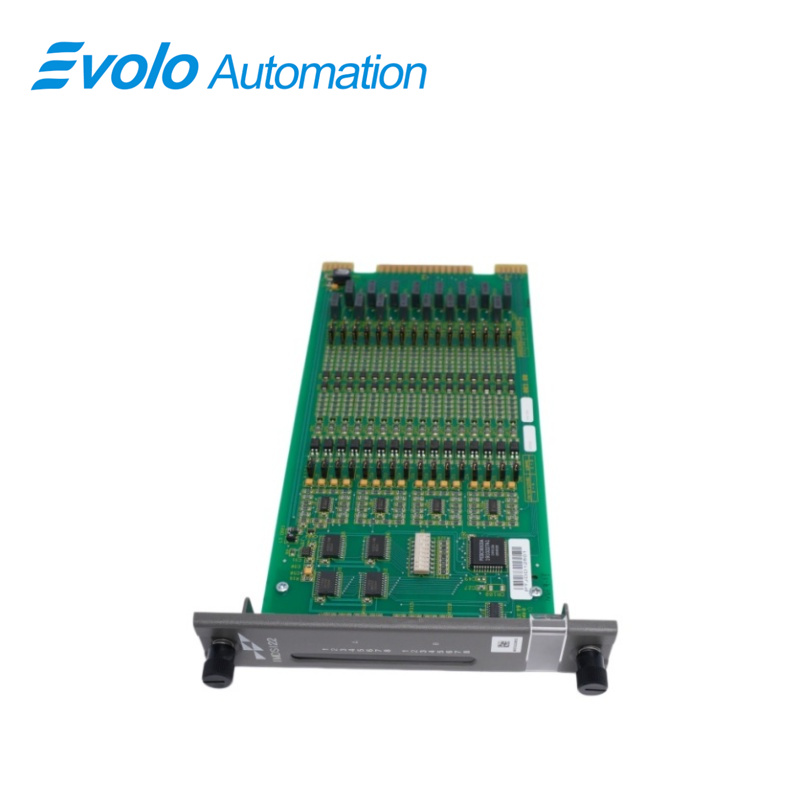

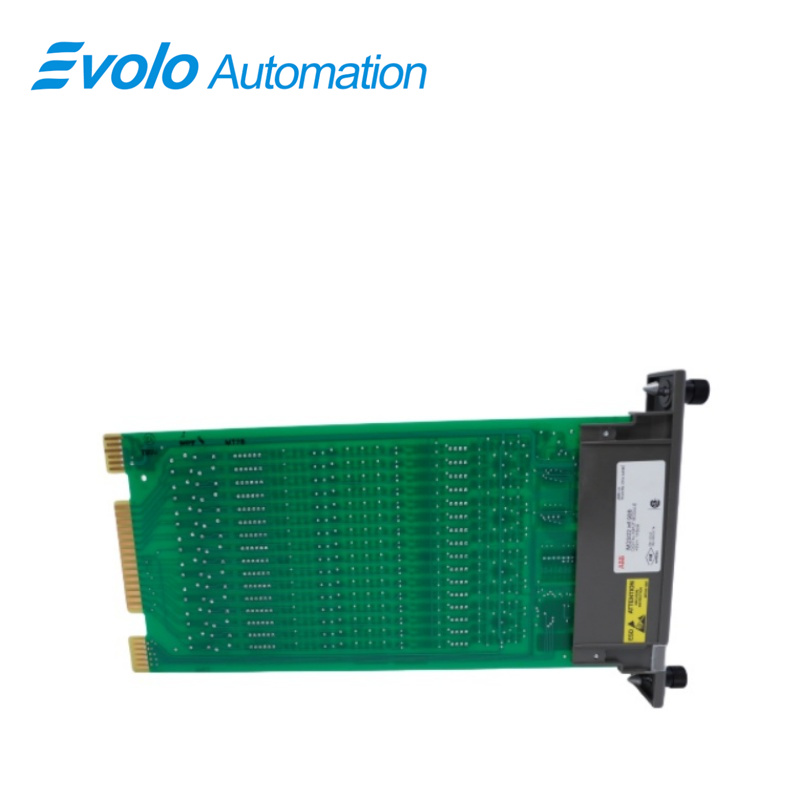

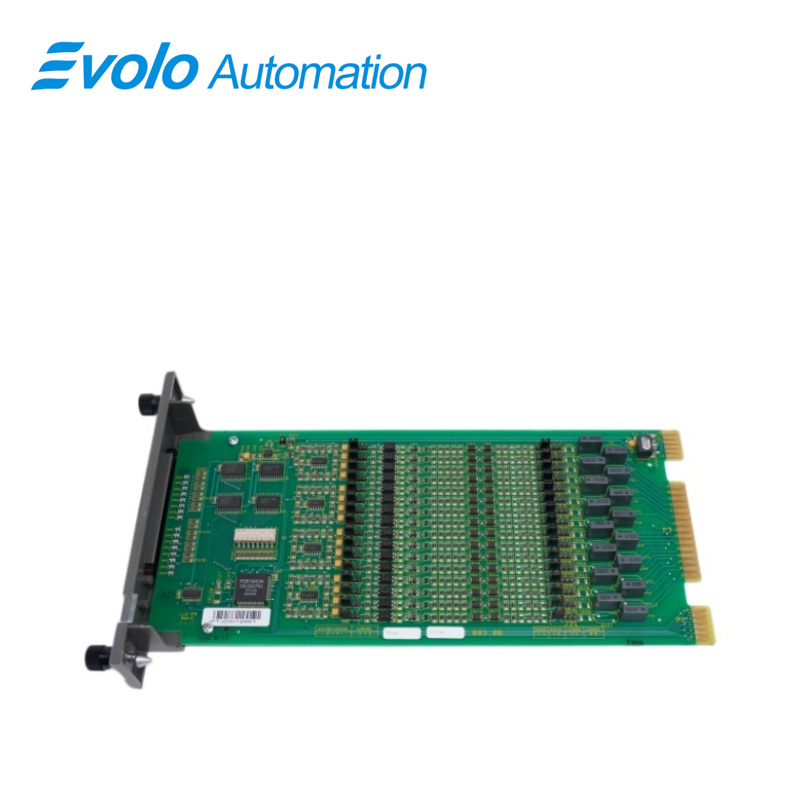

Digitální vstupní modul IMDSI22 se skládá z jediné tištěné spojovací desky, která zabírá jeden slot v jednotce pro upevnění modulů. Sleduje dvě samostatné skupiny po osmi digitálních vstupech. Dvanáct vstupů je vzájemně galvanicky odděleno; zbývající dvě dvojice sdílejí společné kladné vstupní vodiče. Modul je na čelní straně jednotky pro upevnění modulů upevněn dvěma šrouby s pevným závitem. Šestnáct LED indikátorů stavu na předním panelu (skupina A a skupina B) zobrazuje stav vstupů a usnadňuje testování a diagnostiku systému. Digitální vstupní modul má tři konektory typu card edge pro externí signály a napájení (P1, P2 a P3). P1 je připojen ke společnému uzlu (zem) a napájecímu napětí +5 VDC. P2 připojuje modul k rozšiřující sběrnici vstupů/výstupů (I/O expander bus) pro komunikaci s řídicím zařízením. P3 slouží k přívodu digitálních signálů pomocí kabelu připojeného k ukončovací jednotce. Svorkovnice (fyzické připojovací body) pro polní zapojení jsou umístěny na ukončovací jednotce.

Použití

Elektrárny a energetické závody:

Teplárny: Používají se pro sledování stavu zámkového zařízení kotle, stavu pomocných turbínových zařízení a zpětního signálu polohy jističe.

Obnovitelné zdroje energie: Fungují v systémech dálkového řízení a SCADA pro rozsáhlé solární nebo větrné elektrárny.

Olejový, petrochemický a plynárenský průmysl: Používají se pro zpětnou vazbu otevření/zavření uzavíracích ventilů, sledování hladinových spínačů a integraci do bezpečnostních instrumentovaných systémů (SIS) v rafineriích, zařízeních pro zpracování ropy a plynu a na pobřežních a výmořních platformách.

Tiskovny a papírny: Sledují stav papírenského stroje, provoz čerpadel pro dopravu celulózy a koncové spínače na složitých nepřetržitých výrobních linkách.

Hornictví a hutnictví: Používají se pro řízení procesů aglomerace a vysoké pece v ocelárnách a pro sledování dopravníků a systémů manipulace s materiálem v zařízeních pro zpracování nerostných surovin.

Chemický a farmaceutický průmysl: Zajišťují bezpečné sledování stavu reaktorů a přesné logické řízení dávkových procesů v zařízeních pro výrobu jemných chemikálií a léčiv.

Zařízení pro úpravu vody a ochranu životního prostředí: Používají se ke sledování čerpacích stanic a stavu filtrů v čistírnách odpadních vod a vodovodních sítích.

Zvláštní manipulace

1. Použijte antistatický obal. Modul ponechte v antistatickém obalu, dokud jej nebudete připraveni nainstalovat do systému. Obal uschovejte pro budoucí použití.

2. Před otevřením obalu uzemněte. Před otevřením obalu obsahujícího sestavu se staticky citlivými součástkami se dotkněte obalu k pouzdru zařízení nebo k uzemnění, abyste vyrovnali elektrické náboje.

3. Vyhněte se dotýkání obvodů. Sestavy držte za okraje; nedotýkejte se obvodů.

4. Vyhněte se částečnému připojení staticky citlivých součástek. Před použitím ověřte, zda jsou všechny součástky připojené k modulům správně uzemněny.

5. Uzemněte měřicí zařízení.

6. Použijte antistatický servisní vysavač. V případě potřeby odstraňte prach z karet.

7. Použijte uzemněný zápěstní pásek. Připojte zápěstní pásek ke správnému uzemňovacímu zásuvnému kontaktu.

8. Nepoužívejte tužku s olovem k nastavení dipspínačů. Aby nedošlo ke kontaminaci kontaktů spínače, která může způsobit nepotřebné poruchy tištěného spoje, nepoužívejte k nastavení dipspínače tužku s olovem.

Fyzická instalace

1. Ověřte přiřazení slotu modulu.

2. Ověřte, zda je v zásuvce sběrnice I/O rozšíření na zadní desce jednotky pro montáž modulů mezi I/O modulem a řídicím zařízením umístěn dipshunt.

3. U ukončovacích jednotek připojte zakrytý konec ukončovacího kabelu z ukončovací jednotky ke zpětní desce jednotky pro montáž modulů. Provedete to tak, že vložíte konektor do slotu na zpětní desce ve stejném slotu, který je přiřazen DSI modulu. Západky by měly zapadnout pevně a zasunout se se zvukem kliknutí.

4. Zarovnejte DSI modul s vodítky v jednotce pro montáž modulů.

jemně posuňte modul dopředu, dokud nebude čelní panel zarovnaný se svrchní i spodní hranou rámu jednotky pro montáž modulů a dokud nebude modul zasazen do kabelu vedoucího k ukončovací jednotce.

5. Stiskněte a otočte dvě upevněné závrtky na čelní desce modulu o půl otáčky do zajištěné polohy. Modul je zajištěn, když jsou drážky na závrtkách ve svislé poloze a jejich otevřené konce směřují ke středu modulu.
