Řídicí karta pohonu DS200SDCCG4A DS215GASQG4AZZ01A

Přehled

Místo původu:	USA
Název značky:	Ge
Typ modelu:	DS200SDCCG4A
Podrobnosti o obalu:	Originální nový, továrně zalepený
Dodací doba:	5-7 dní
Podmínky platby:	T/T
Dodací schopnost:	Skladem

Specifikace

Popis

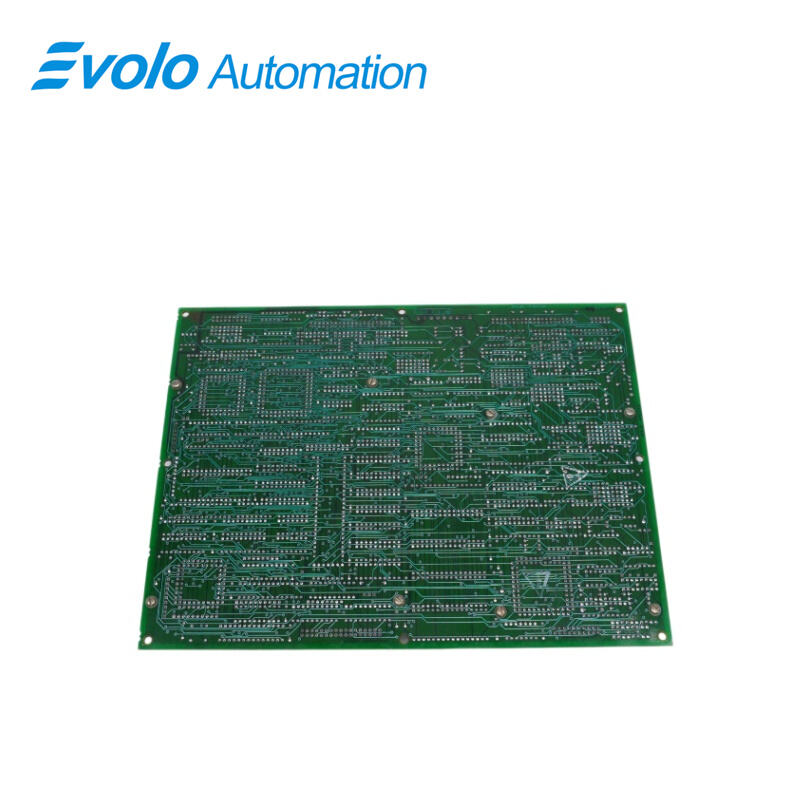

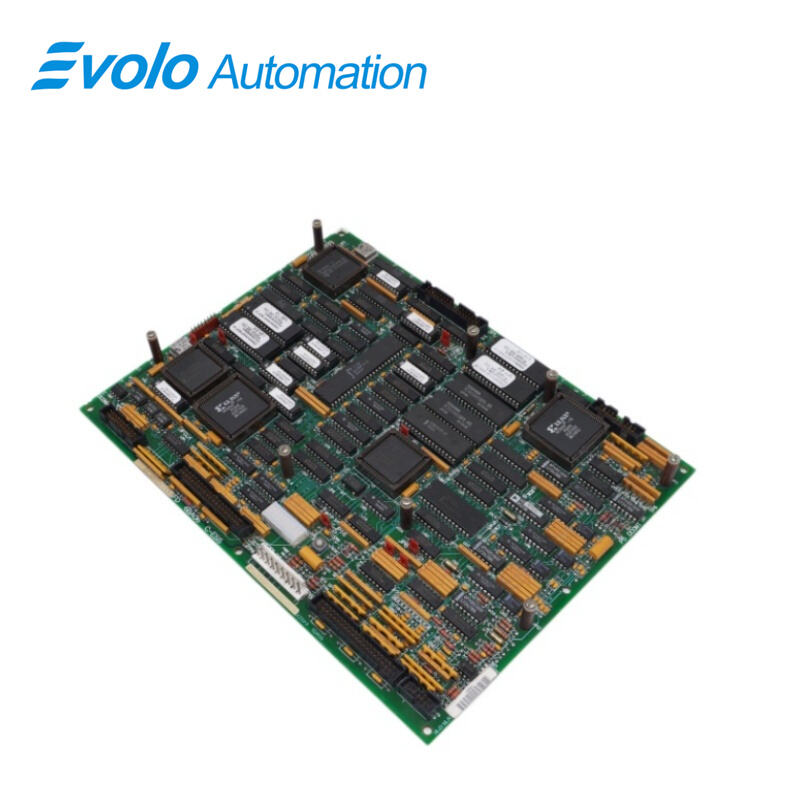

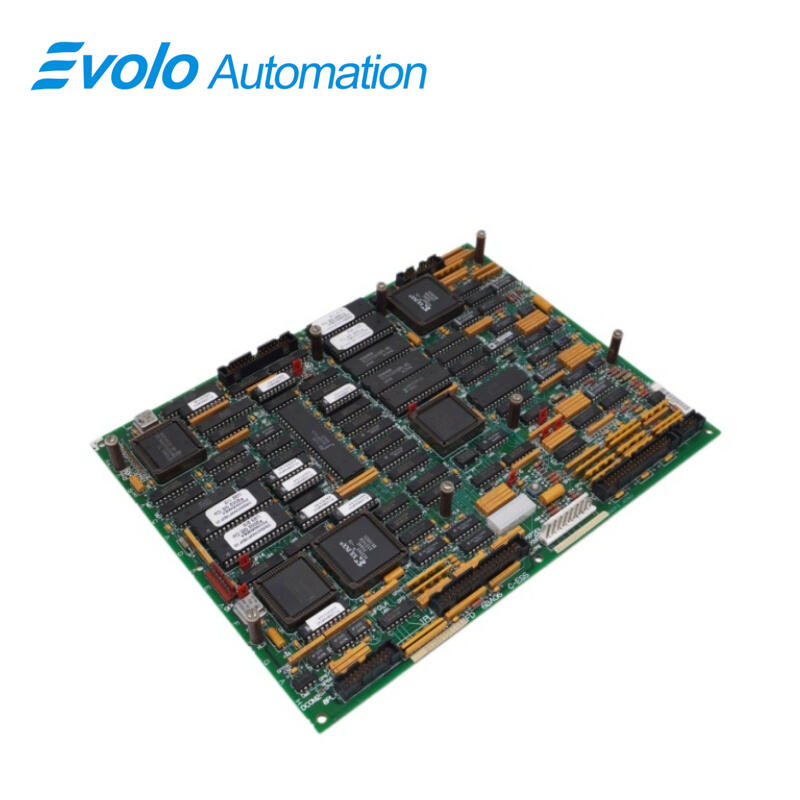

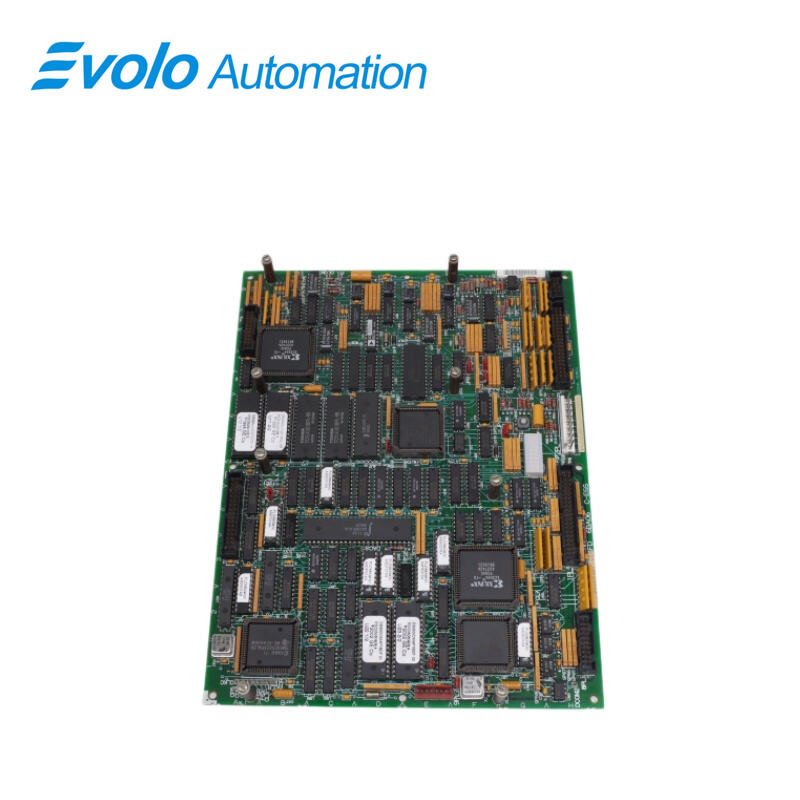

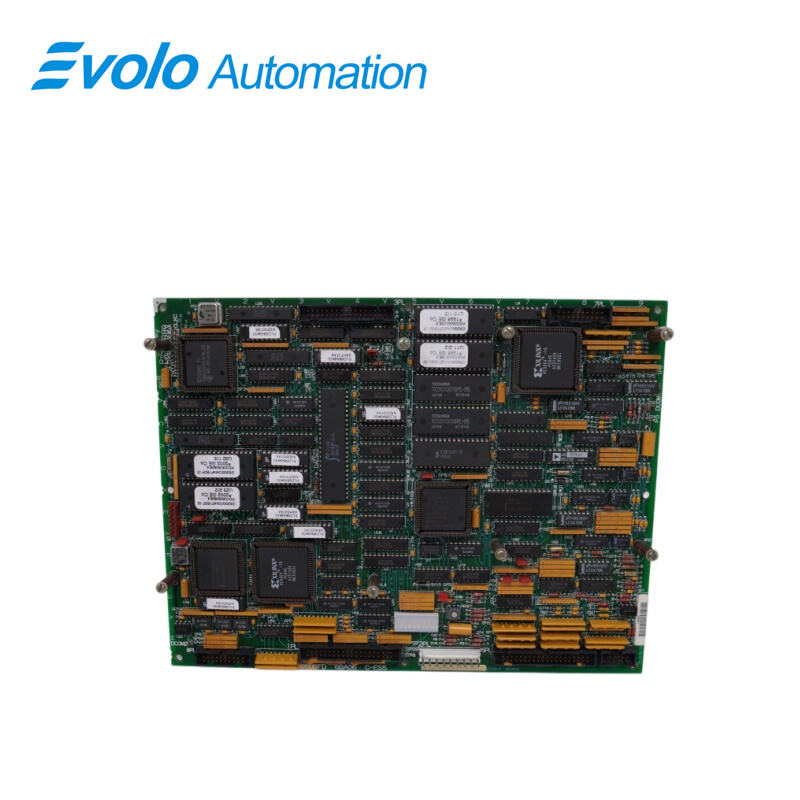

DS200SDCCG4A DS215GASQG4AZZ01A je řídicí karta pohonu vyrobená a navržená společností General Electric jako součást řady Mark V používané v řídicích systémech plynových turbín. Karta SDCC obsahuje hlavní software a obvodové zapojení pro pohon nebo budicí zařízení. Karta SDCC je tvořena třemi 16bitovými mikroprocesory a příslušnými obvody, které jsou propojeny prostřednictvím dvojportové paměti RAM. Dvojportová paměť RAM (DPR) je paměť RAM uspořádaná jako paměťové pole, ke kterému mohou nezávisle a zároveň přistupovat dva mikroprocesory. Kromě toho karta SDCC obsahuje rozhraníové obvody, které umožňují spojení s jinými deskami a vytváření různých typů střídavých a stejnosměrných motorových pohonů. Rozhraníové obvody zpracovávají a řídí vstupy/výstupy uživatele, signály pohonu a signály motoru.

Použití

Jednotky plynových turbín: sledování kvality plynu nebo tlaku/složení nasávaného vzduchu v reálném čase před vstupem do spalovací komory. To je klíčové pro udržení účinnosti spalování a zabránění zpětnému hoření nebo zhasnutí plamene.

Chemické závody a rafinérie: Slouží jako rozhraní senzorů pro bezpečnostní řídicí systémy v procesech, které zahrnují hořlavé a výbušné plyny, a zajistí stabilní dodávku plynu.

Uhelné a plynové elektrárny: Plní funkci logického centra systému Mark V, kde vypočítává startovací charakteristiky plynové turbíny, požadavky na palivo a logiku synchronizace.

Velké průmyslové pohony (Directo-Matic 2000): Ovládají velké střídavé a stejnosměrné motory v ocelárnách nebo dolech s výkonem v řádu tisíců kilowattů.

Vlastnosti

1. Procesor pro řízení pohonu (DCP): Mikrořadič 80C186 (U1) využívá jak digitální, tak analogové vstupy a výstupy a disponuje mnoha vestavěnými periferními funkcemi. Mezi tyto funkce patří řadič přímého přístupu k paměti (DMA), časovače/čítače, řadič přerušení, generátory čekacích stavů a adresní dekodér pro výběr čipu. Software DCP zahrnuje uživatelská rozhraní, externí regulační smyčky (např. rychlosti a polohy) a operační funkce na úrovni celého systému.

2. Procesor pro řízení motoru (MCP): Mikrořadič (U21) s procesorem 80C196, který disponuje vysokorychlostními vstupy/výstupy, analogovými vstupy/výstupy, tradičními digitálními vstupy/výstupy, časovači/čítači a watchdog časovačem. Software MCP zahrnuje vnitřní smyčky, jako jsou regulátory proudu, a funkce specifické pro daný motor či technologii, např. řízení fáze stejnosměrného proudu, řízení pohybu střídavého proudu a univerzální řízení střídavého proudu.

3. Procesor pro spolupohyb (CMP): Pro algoritmy řízení motoru, které jsou příliš složité pro MCP, provádí matematicky náročné operace digitální signálový procesor TMS320C25 (U35). Tento procesor a příslušná elektronika používá řídicí jednotka SDCC pouze tehdy, je-li vyžadován dodatečný výpočetní výkon. Jedinými zařízeními, se kterými CMP komunikuje, jsou jeho dvouportová RAM a EPROM.

4. Paměťové čipy: Celkem pět paměťových čipů, čtyři EPROM (U11, U12, U22 a U23) s továrně naprogramovanými konfiguračními údaji a jedna EEPROM (U9) s parametry nastavitelnými v provozu, tvoří onboardový software karty DS200SDCC. Na desce SDCC jsou tyto paměťové čipy umístěny v zásuvkách.

5. Použitelnost: Platné pro turbíny řady TC2000 (stejné jako G1A s výjimkou rozšířené oblasti úložiště parametrů EE a odlišného firmware).

Měřící body

Pro účely testování a odstraňování závad disponuje deska SDCC onboardovými testovacími body. Tyto testovací body jsou kovové vývody umístěné podél konkrétních signálních cest. Signály lze měřit nebo pozorovat pomocí jakéhokoli měřicího zařízení, například osciloskopu.

Nejčastější dotazy

Otázka: Co je DS200SDCCG4A DS215GASQG4AZZ01A?

Odpověď: DS200SDCCG4A DS215GASQG4AZZ01A je komponenta řídicí desky pohonu vyvinutá společností General Electric v rámci řady Mark V.

Otázka: Jaký software se používá ke konfiguraci DS200SDCCG4A DS215GASQG4AZZ01A?

Odpověď: Ke konfiguraci desky se používá softwarová sada ST2000.

Otázka: Jak jsou DS200SDCCG4A DS215GASQG4AZZ01A baleny pro přepravu?

Odpověď: Součásti jsou umístěny do antistatických obalů a bezpečně zabalené v ESD krabicích vyložených ESD pěnou, která je navržena k ochraně elektrických součástí.
