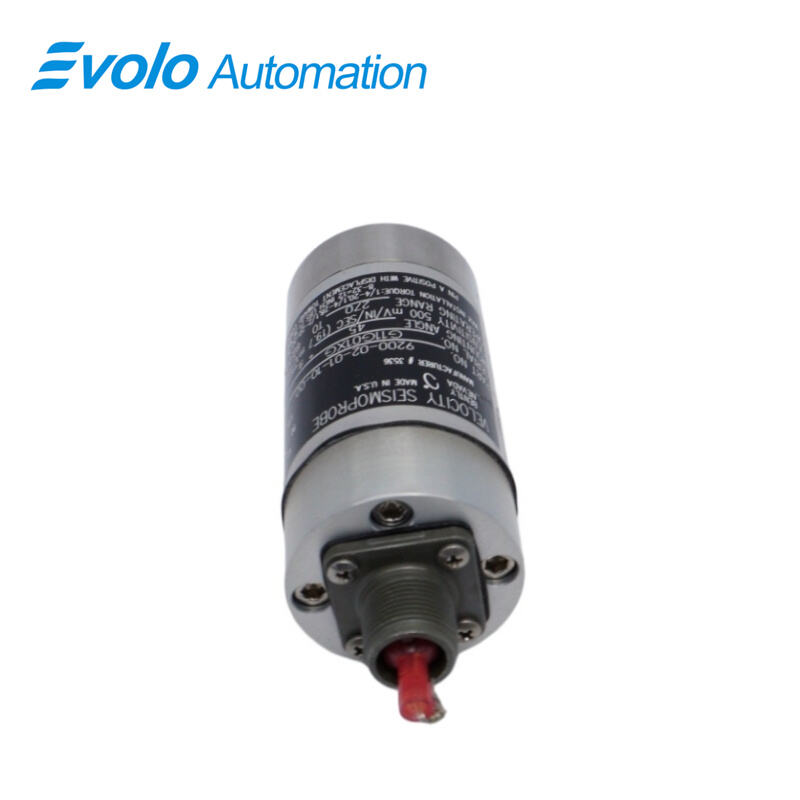

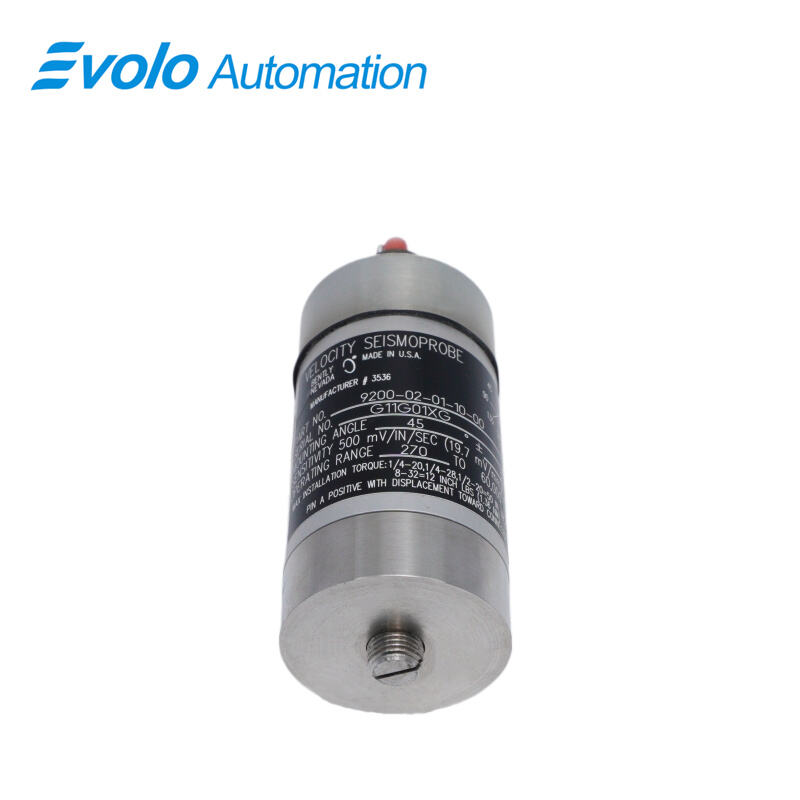

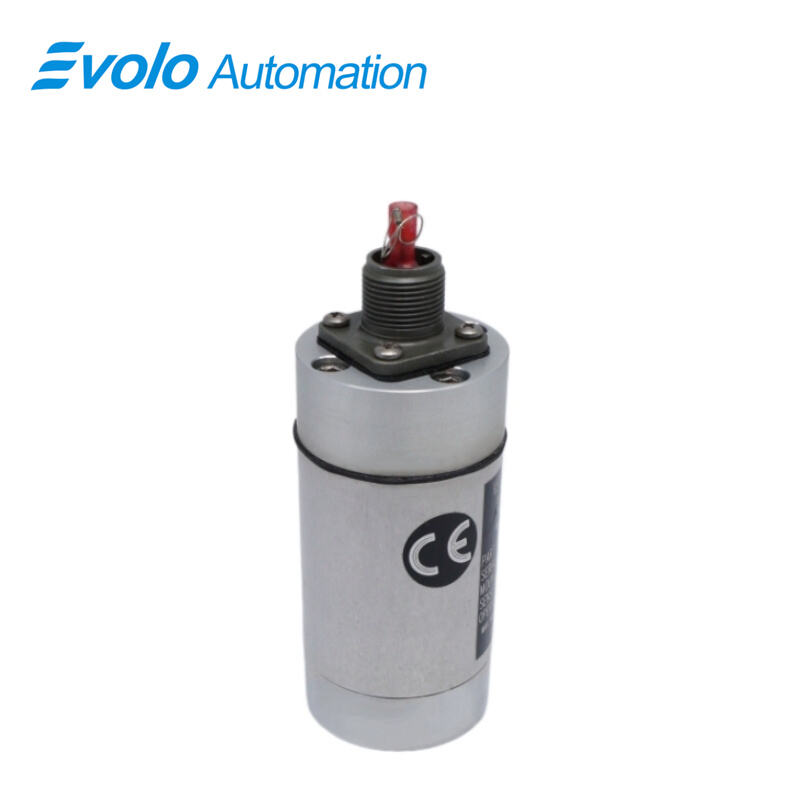

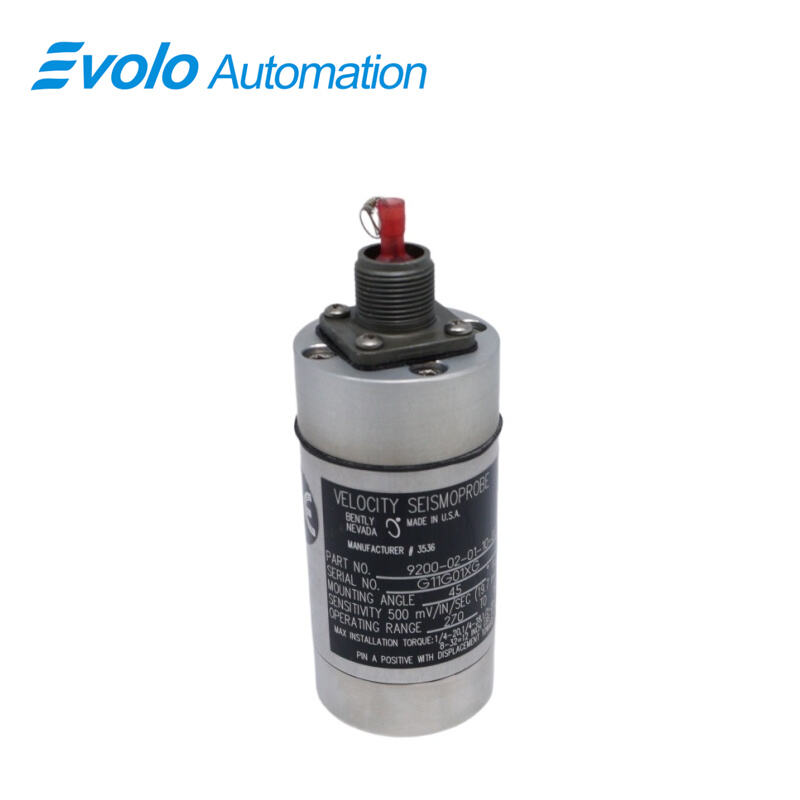

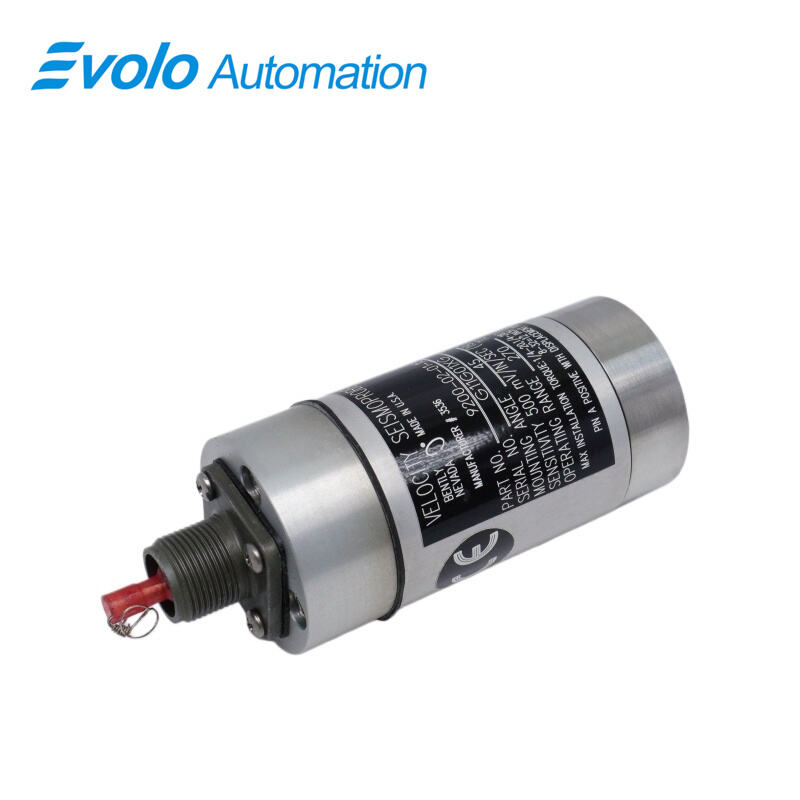

dvouvodičový snímač 9200-02-01-10-00, Čína – výrobci, dodavatelé a továrny dvouvodičových snímačů 9200-02-01-10-00

Přehled

Místo původu:	USA
Název značky:	Bently Nevada
Typ modelu:	9200-02-01-10-00
Podrobnosti o obalu:	Originální nový, továrně zalepený
Dodací doba:	5-7 dní
Podmínky platby:	T/T
Dodací schopnost:	Skladem

Rychlý detail

Možnost úhlu upevnění snímače / minimální provozní frekvence	45 ±2,5, 4,5 Hz (270 cpm)
Možnost konektoru / kabelu	Horní upevnění (bez kabelu)
Možnost montážní základny	Kruhová; závitový kolík M10×1
Možnost schválení orgánem	Žádná schválení
Rozměr:	11,5 × 4 × 4 cm
Hmotnost:	0.46kg

Popis

The 9200-02-01-10-00Dvouvodičový snímač je snímač rychlosti s pohyblivou cívkou určený pro monitorování vibrací strojního zařízení v automatizačních systémech. 9200-02-01-10-00poskytuje citlivost 20 mV/mm/s (±5 %) při kalibrační zátěži 10 kΩ mezi svorkami A a B a poskytuje přímý napěťový výstup úměrný rychlosti vibrací bez nutnosti externího napájení. S frekvenční odezvou v rozsahu od 4,5 Hz do 1 kHz (+0, –3 dB) a rozsahem rychlosti až 25 mm/s při 100 Hz 9200-02-01-10-00umožňuje nepřetržité měření vibrací pouzder a ložiskových skříní u turbín, čerpadel a kompresorů.

The 9200-02-01-10-00vlastnosti s odporem cívky 1,25 kΩ, linearností amplitudy ±5 % v rozsahu od 0,254 do 127 mm/s a odolností proti nárazu 50 g na necitlivé ose. Provoz v rozmezí teplot od −29 °C do +121 °C při relativní vlhkosti vzduchu až 95 %; 9200-02-01-10-00je určen pro průmyslové panely a upevňuje se pomocí kruhového závitu M10×1 a konektorového připojení na vrcholu.

Použití

Olej a plyn: Pístové kompresory: Monitorování vibrací těla kompresoru a válců za účelem detekce poškození ventilů nebo opotřebení pístních kroužků.

Čerpadlové soustavy a odstředivky: Monitorování vibrací ložiskových pouzder velkých čerpadel pro surový olej v rafinériích za účelem předcházení poruše mechanických těsnění.

Výroba elektrické energie: Vodní turbogenerátory: Díky vynikajícímu výkonu řady 9200 v nízkofrekvenčním rozsahu (4,5 Hz až 1000 Hz) se často používá k monitorování nízkorychlostních kmitů velkých vodních turbín.

Průmyslové parní turbíny: Jako doplňková metoda monitorování měří vibrace pláště pomocných zařízení pro výrobu energie.

Těžký průmysl: Ocelárny a dolové provozy: Sledování provozního stavu velkých ventilátorů, drtičů a kuličkových mlýnů.

Papírny: Používá se pro online monitorování stavu sušicích válců a velkých převodových komponent.

Specifikace

Citlivost	20 mV/mm/s (500 mV/in/s), ±5 % při správném ukončení a orientaci pod úhlem kalibrace.
Zátěž pro kalibraci	výstup s koncovým odporem 10 kΩ mezi svorkami „A“ a „B“, měřený mezi kolíky „A“ a „B“
Teplotní koeficient citlivosti	0,2 %/°C
Frekvenční odpověď	Od minimální provozní frekvence (viz informace pro objednávku) do 1 kHz (60 000 ot./min); typicky +0, –3 dB.
Rozsah rychlosti	25 mm/s (1 in/s) (při teplotě pouzdra +22 °C, vibracích o frekvenci 100 Hz a zátěži 10 kΩ).
Odpor cívky	1,25 kΩ ±5 %
Amplitudová linearity	±5 % v rozsahu 0,01 až 5,0 in/s (0,254 až 127 mm/s) při frekvenci 100 Hz (6000 ot./min)
Odolnost proti nárazu	Odolává maximálnímu zrychlení 50 g podél nesenzitivní osy.
Boční citlivost	±10 % maximální citlivosti podél senzitivní osy při frekvenci 100 Hz a rychlosti 1,0 in/s (2,54 cm/s)
Provozní a úložní teplota	-29 °C až +121 °C (-20 °F až +250 °F).
Prostředí	Odolný proti prachu a vlhkosti.
Relativní vlhkost	Až 95 %, nekondenzující. 100 %, nenachycený pod vodou, pokud je objednán s integrovaným kabelem.
Maximální provozní nadmořská výška	2000 m (6 561 ft) nad mořem.
Materiál pouzdra a adaptéru	Anodovaný hliník A204
Materiál uzavíracího kroužku	Neopren
Materiál spojovacího připojení （Možnosti upevnění shora a ze strany ）	Hliník pozinkovaný kadmiem, neopren a měď stříbřená
Materiál spojovacího připojení （Volba svorkovnice ）	Polyfenylensulfid s kontakty z mědi niklového povlaku.

Konkurenční výhodu

Výstupní napětí přímo bez externího napájení
The 9200-02-01-10-00využívá technologii pohyblivé cívky k vytváření výstupního napětí úměrného rychlosti vibrací, čímž eliminuje potřebu externího budícího signálu a snižuje složitost zapojení v automatizačních skříních.

Udržuje přesný signál v širokém frekvenčním rozsahu
S frekvenční odezvou od 4,5 Hz do 1 kHz a typickou odchylkou +0, -3 dB 9200-02-01-10-00zahrnuje většinu provozních otáčkových rozsahů rotačních zařízení a umožňuje podrobnou analýzu vibrací ve frekvenční oblasti.

Provoz za vysokých teplot a za podmínek nárazové zátěže
The 9200-02-01-10-00vydrží špičkové nárazové zatížení 50 g na necitlivé ose a pracuje až při teplotě +121 °C. Anodizovaný hliníkový pouzdro A204 a pryžové těsnění z neoprenu chrání vnitřní komponenty v náročných průmyslových prostředích.

Poskytuje konzistentní lineární výstup pro diagnostické systémy
Lineární amplituda ±5 % a příčná citlivost ±10 % při 100 Hz umožňují 9200-02-01-10-00poskytovat opakovatelné rychlostní signály pro analýzu trendů a nastavení poplachů v automatizovaných monitorovacích platformách.
