9200-02-01-10-00 Twee-draad-transduktor, China 9200-02-01-10-00 Twee-draad-transduktorvervaardigers, -verskaffers, -fabriek

Oorsig

Oorsprongplek:	VSA
Handelsnaam:	Bently Nevada
Modelnommer:	9200-02-01-10-00
Verpakking besonderhede:	Oorspronklik nuut, fabrieksverseël
Leveringstyd:	5-7 dae
Betalingsterms:	T/T
Verskaf Vermoë:	In voorraad

Vinnige detail

Transducermonteringshoek/Minimum bedryfsfrekwensieopsie	45 ±2,5, 4,5 Hz (270 cpm)
Konnektor/Kabelopsie	Bokantmontasie (sonder kabel)
Monteerbasieopsie	Sirkelvormig; M10X1-stut
Instellingsgoedkeuringsopsie	Geen Goedkeurings
Dimensie:	11,5x4x4 cm
Gewig:	0.46kg

Beskrywing

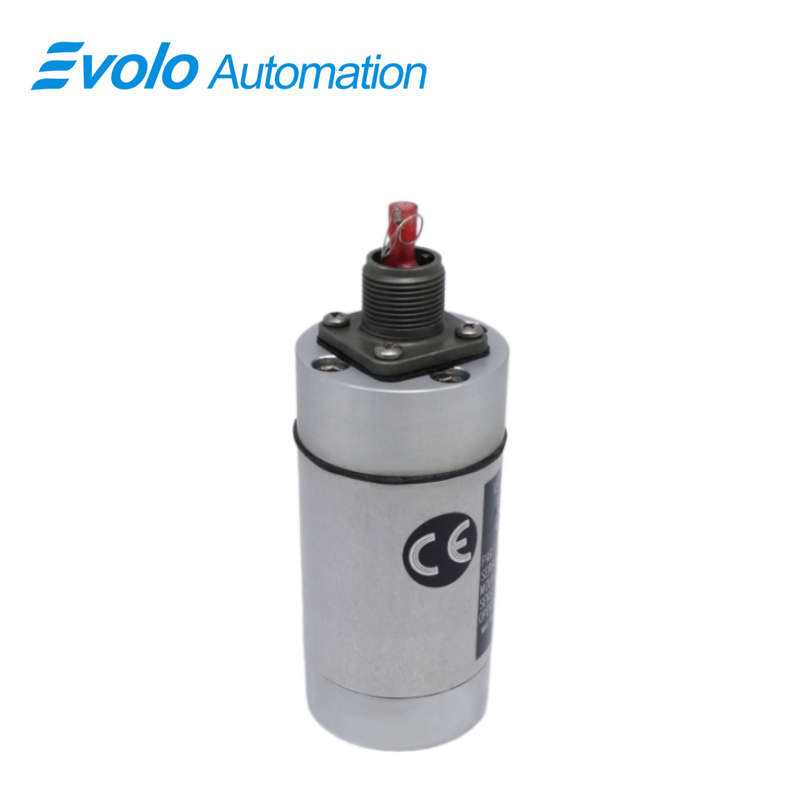

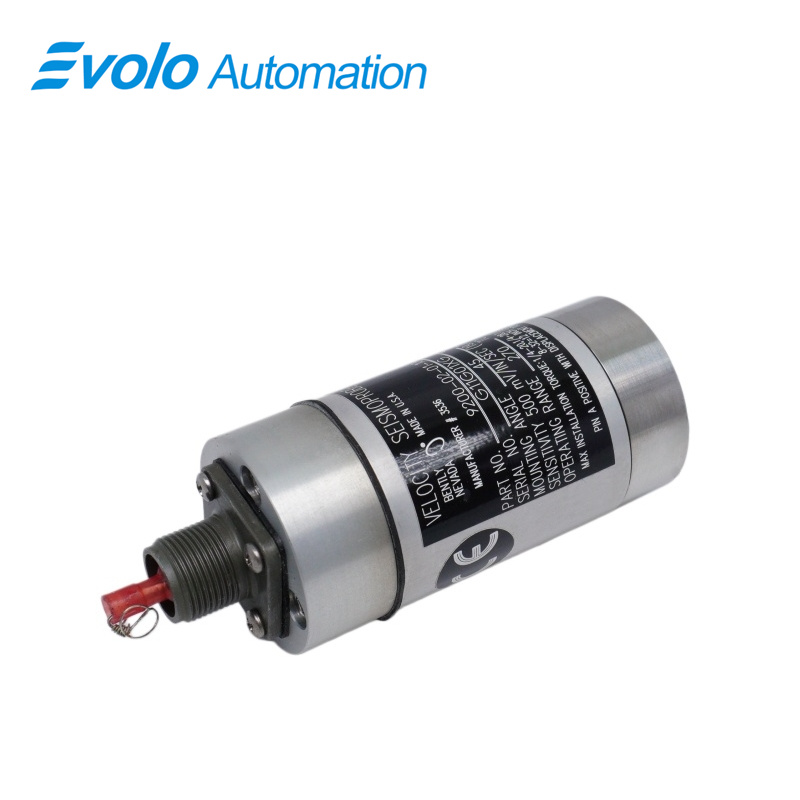

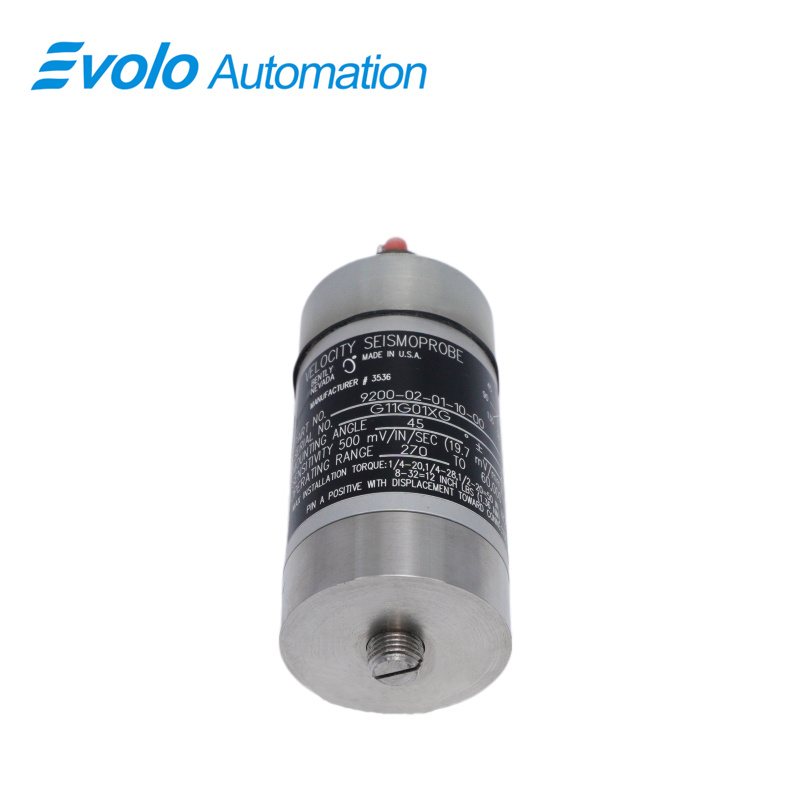

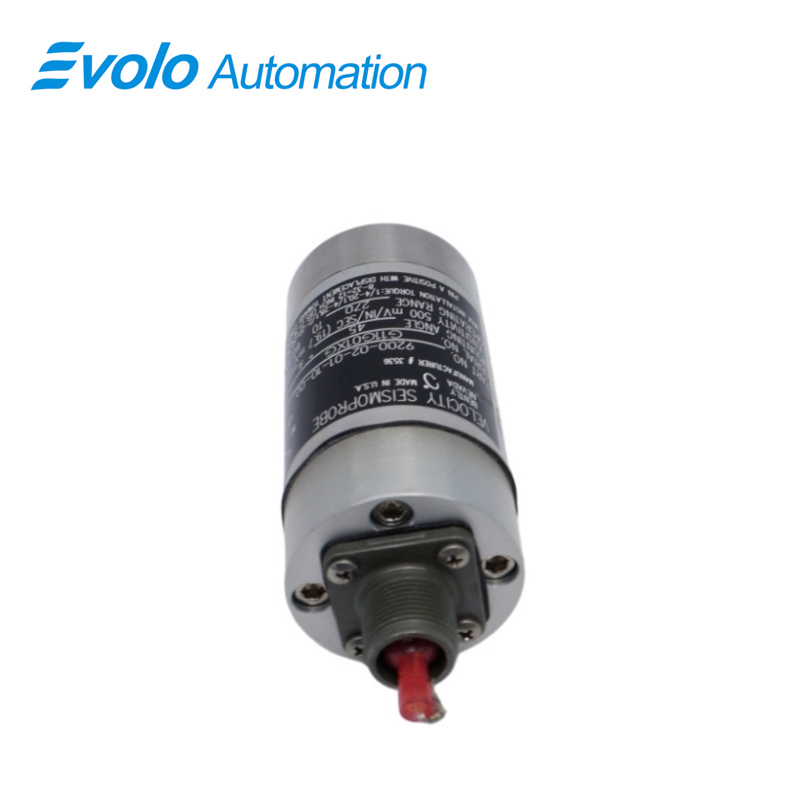

Die 9200-02-01-10-00Twee-draad-transduktor is ’n bewegende-spoel snelheidssensor wat ontwerp is vir masjinerie-trillingmonitoring in outomatiseringstelsels. Die 9200-02-01-10-00lewer ’n sensitiwiteit van 20 mV/mm/s (±5%) met ’n kalibreringslas van 10 kΩ oor terminale A en B, en verskaf ’n direkte spanninguitset wat eweredig is aan vibrasiesnelheid sonder eksterne kragvoorsiening. Met ’n frekwensierespons van 4,5 Hz tot 1 kHz (+0, -3 dB) en ’n snelheidsbereik van tot 25 mm/s by 100 Hz, die 9200-02-01-10-00ondersteun voortdurende behuising- en lagerhuis-meting in turbineë, pompe en kompressore.

Die 9200-02-01-10-00kenmerke 1,25 kΩ spoelweerstand, ±5% amplitude-liniêriteit van 0,254 tot 127 mm/s, en weerstaan 'n piek-skok van 50 g langs die nie-sensitiewe as. Werk vanaf –29 °C tot +121 °C met 'n relatiewe humiditeitstoleransie van 95%, die 9200-02-01-10-00pas op industriële panele met behulp van 'n sirkelvormige M10×1-studmontasie en 'n boonste-konnektor.

Toepassings

Olie- en Gasbedryf: Wisselstroomkompressors: Monitor vibrasies in die kompressorliggaam en silinders om klepdamage of pistonskringelsversletting op te spoor.

Pompstelle en Sentrifuges: Monitor lagerhuisvibrasies in groot rou-oliepompe in raffinaderije om mislukking van meganiese seals te voorkom.

Kragopwekking: Waterkraggenerators: As gevolg van die uitstekende prestasie van die 9200-reeks by lae frekwensies (4,5 Hz tot 1000 Hz), word dit dikwels gebruik om laespoed-osillasies in groot waterkragturbines te monitor.

Industriële stoomturbines: As 'n aanvullende monitoringsmetode, meet die kasvibrasie van aanvullende kragtoerusting.

Swaarvervaardiging: Staalwerke en myne: Monitor die bedryfsstatus van groot ventilators, brekers en koglemeule.

Papierwerke: Gebruik vir aanlyn-toestandsmonitering van droogsilinders en groot oordragkomponente.

Spesifikasies

Gevoeligheid	20 mV/mm/s (500 mV/in/s), ±5% wanneer dit behoorlik afgesluit en by die kalibrasiehoek gerig is.
Kalibrasielading	10 kΩ-terminal 'A' na 'B'; uitset gemeet oor pynne 'A' en 'B'.
Gevoeligheidstemperatuurkoëffisiënt	0,2%/°C
Frekwensie reaksie	Vanaf minimum bedryfsfrekwensie (sien Bestelinligting) tot 1 kHz (60 000 cpm); +0, -3 dB tipies.
Spoedreeks	25 mm/s (1 in/s) (by +22 °C van behuisingvibrasie by 100 Hz met 'n 10 kΩ-lading).
Spoelweerstand	1,25 kΩ ±5%
Amplituudlynêrigheid	±5% van 0,01 tot 5,0 duim/s (0,254 tot 127 mm/s) by 100 Hz (6000 CPM)
Sokweerstand	Verdra maksimumversnelling van 50 g langs die nie-sensitiewe as.
Traverse Gevoeligheid	±10% maksimum van die sensitiewe-as-gevoeligheid by 100 Hz en 1,0 duim/s (2,54 cm/s)
Bedryfs- en bergtemperatuur	-29°C tot +121°C (-20°F tot +250°F).
Omgewing	Stof- en vogbestand.
Relatiewe humiditeit	Tot 95%, nie-kondenserend. 100%, nie-ondergedompel nie, wanneer bestel met geïntegreerde kabel.
Maksimum gebruikshoogte	2000 m (6 561 vt) bo seevlak.
Behuising- en adaptermateriaal	Geanodiseerde aluminium A204
Dichtheidmateriaal	Neopreen
Verbindingsmateriaal （Opsies vir bokant- en sy-aanhegting ）	Kadmium-geplateerde aluminium, neopreen en silwer-geplateerde koper
Verbindingsmateriaal （Terminaalblokopsie ）	Polifenileen-sulfied met nikkel-geplateerde koperkontaktes.

Mededingende voordeel

Uitsetspanning direk sonder eksterne voeding
Die 9200-02-01-10-00gebruik bewegende-spoel-tegnologie om 'n spanningsuitset te produseer wat eweredig is aan vibrasiespoed, wat die behoefte aan eksterne aanwending elimineer en die bedrading-kompleksiteit in outomatiseringskaste verminder.

Behou akkurate sein oor 'n wye frekwensiebereik
Met 'n frekwensierespons van 4,5 Hz tot 1 kHz en 'n tipiese afwyking van +0, -3 dB, dek die 9200-02-01-10-00die meeste snelheidsbereike van roterende toerusting en ondersteun gedetailleerde vibrasiespektrumanalise.

Bedryf onder hoë-temperatuur- en skoktoestande
Die 9200-02-01-10-00dra 'n piek-skok van 50 g langs die nie-gevoelige as en bedryf tot +121 °C. Die geanodiseerde aluminium A204-huisvesel en neopreen-seël beskerm interne komponente in swaar industriële omgewings.

Lewer konsekwente lineêre uitset vir diagnostiese stelsels
Die ±5% amplitude-lineariteit en ±10% transversale sensitiwiteit by 100 Hz laat die 9200-02-01-10-00toe om herhaalbare snelheidseine vir tendensanalise en alarminstelling in outomatiese moniteringsplatforms te verskaf.
