Översikt
Härstammar från: |
Sverige |
Varumärke: |
ABB |
Modellnummer: |
DSQC 352A |
Förpackningsinformation: |
Original ny fabriksförseglad |
Leveranstid: |
5-7 Dagars |
Betalningsvillkor: |
T/T |
Leveransförmåga: |
På lager |
Specifikationer
|
Parameter |
Värde |
|
TYP |
PROFIBUS-modul |
|
Dimensioner |
17 × 11,6 × 5,3 cm |
|
Vikt |
0,58 kg |
|
Förbrukningsspänning |
24 V DC (via X5, IRC5 intern bussförsörjning) |
|
Energiförbrukning |
5 w |
|
Kommunikationsprotokoll |
Profibus DP V0/V1 (slav) |
|
Fysisk gränssnitt |
1 × 9-polig D-sub-anslutning (Profibus DP) |
|
Stödda programvarukopplingar |
Cyklisk avfrågning / Ändring av tillstånd / Ändring av tillstånd med undertryckning av bekräftelse |
|
Maximalt antal I/O-punkter |
128 DI + 128 DO |
|
Stödda baudhastigheter |
9,6 kbps till 12 Mbps |
|
Stationens adressområde |
0–125 (inställs via DIP-omkopplare) |
|
Avslutningsmotstånd |
Inbyggd valbar avslutning (PÅ/AV) |
|
Driftstemperatur |
0 °C till +45 °C |
|
Lagringstemperatur |
-25 °C till +70 °C |
|
Fuktighet |
5–95 % RF (utan kondensering) |
|
Skyddsklass |
IP20 (monterad inuti IRC5-skåpet) |
Beskrivning

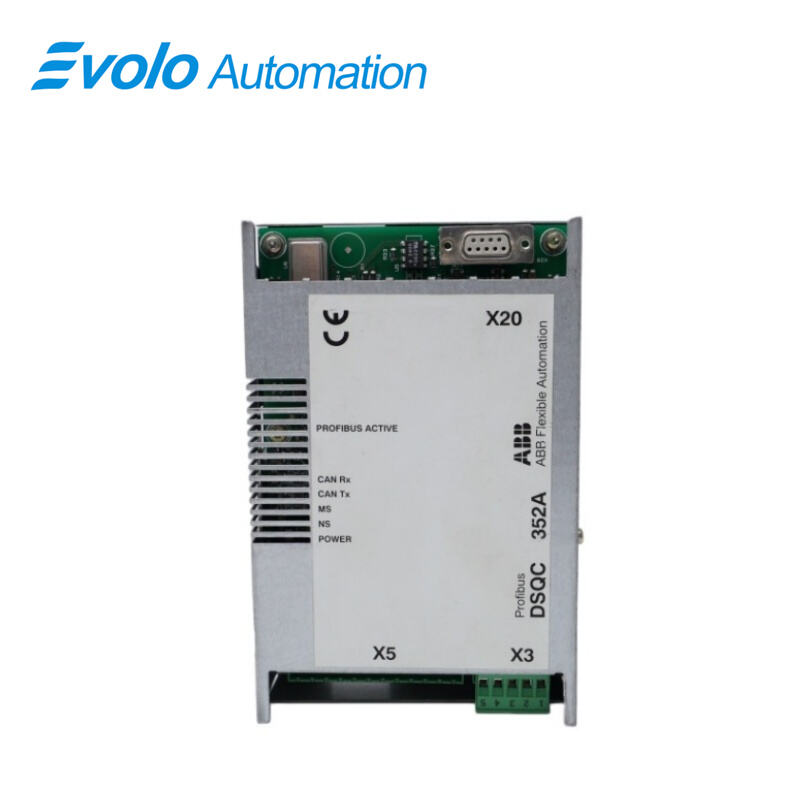

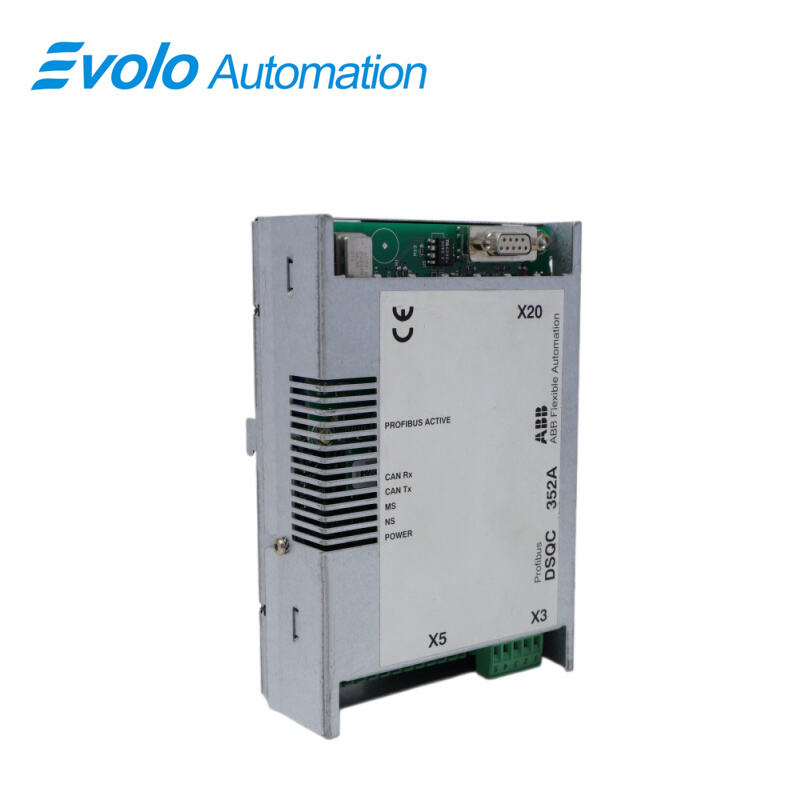

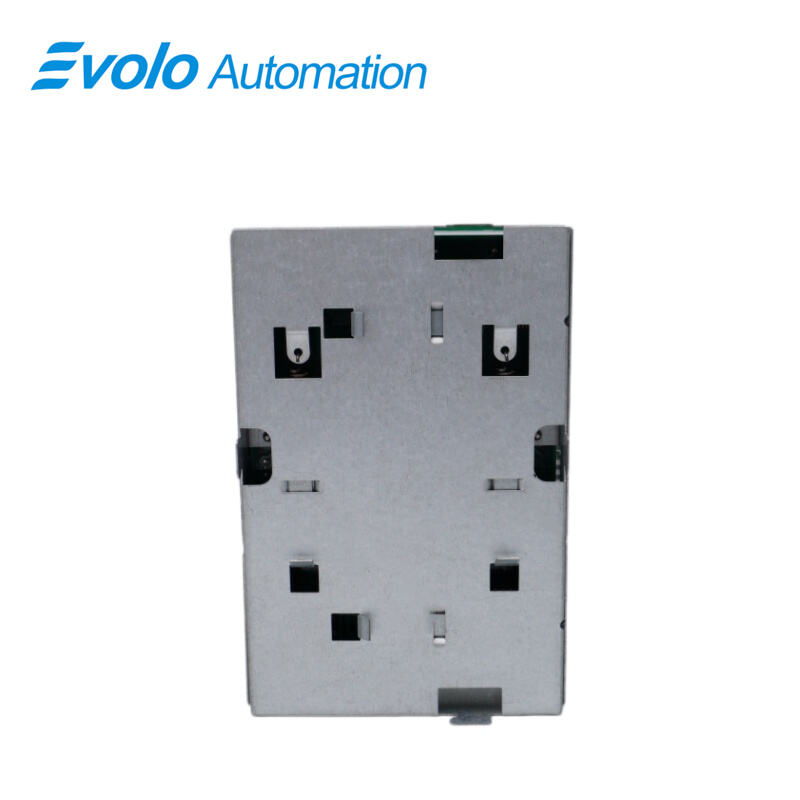

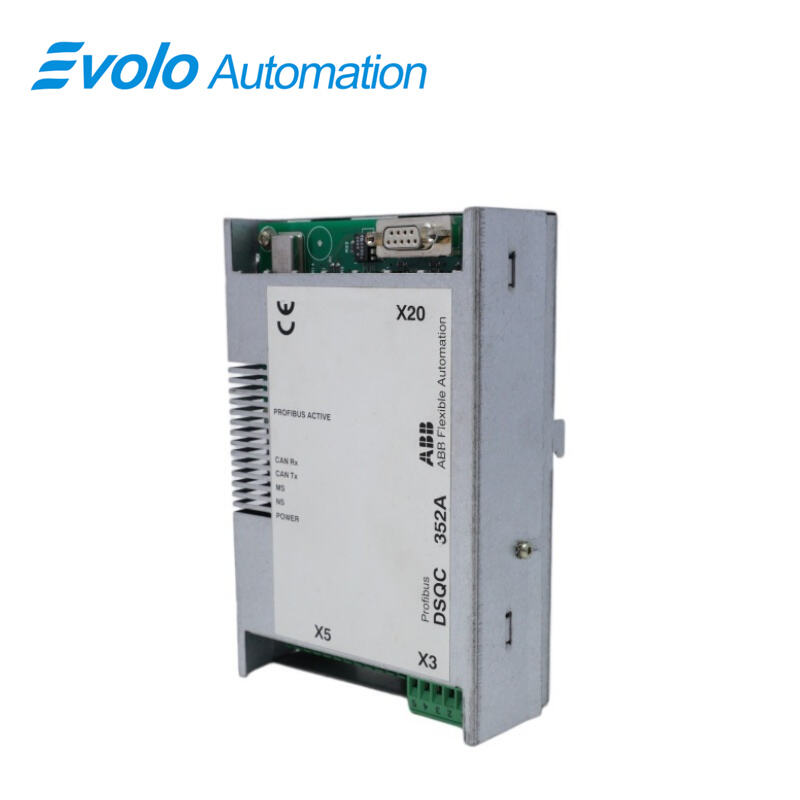

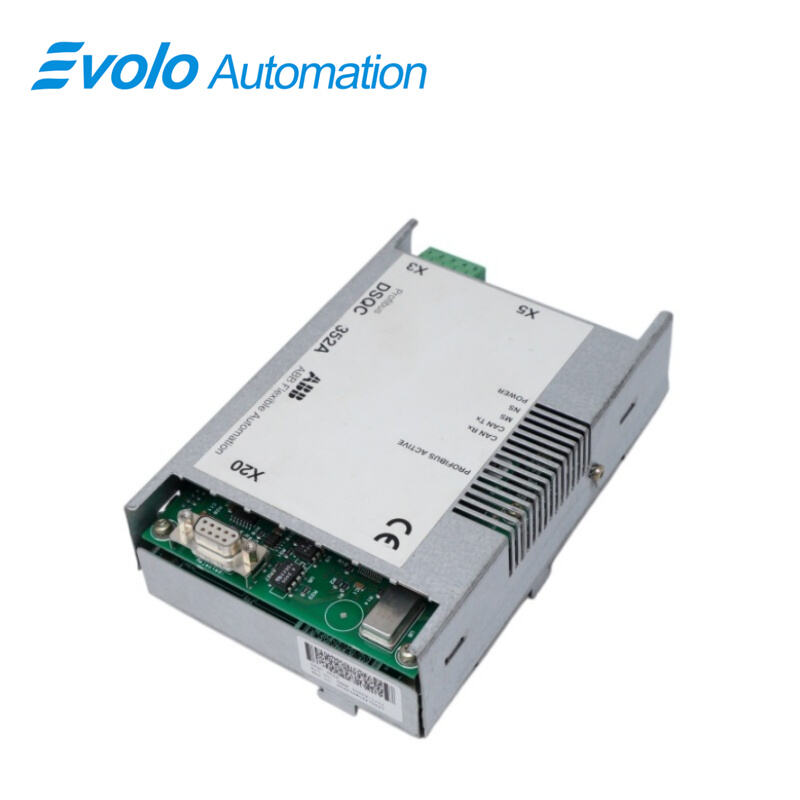

Den DSQC 352A är en Profibus-modul som normalt monteras i kontrollmodulen. Som ett alternativ kan den även monteras i en extern I/O-enhet. Enheten hanterar ingående och utgående signaler mellan DeviceNet-systemet och PROFIBUS-DP-systemet.
Tillämpningar
Bilmonteringsanläggning: Realtidsåterkoppling av robotens svetsbana till Siemens S7-seriens PLC.
Livsmedelsprocessanläggning: Synkronisering av greppcykeln för pallatiseringsrobotar på samarbetsbaserade produktionslinjer med flera maskiner.
Hushållsapparattillverkningsanläggning: Tillhandahåller logisk kommunikation mellan visionstyrningssystemet och robotarna på produktionslinjen.
Gummi- och däckfabrik: Fjärrövervakning av driftströmmen och statusen för robotar i högtemperaturvulkaniseringsverkstäder.
Farmaceutisk förpackningsanläggning: Upnå batchdataintegration mellan robotar och centrala styrsystemet i aseptiska produktionslinjer.
Konkurrensfördelar
PROFIBUS DP-slavkommunikation: Ansluter till PROFIBUS DP-nätverket som en slavenhet och utbyter data periodiskt med huvudstationen (PLC/DCS).
I/O-mappning med hög kapacitet: Stödjer bussdatamappning av upp till 128 digitala ingångar (DI) + 128 digitala utgångar (DO), vilket uppfyller kommunikationsbehoven för komplexa robotarbetsstationer.
Hög hastighet för datatransmission: Stödjer standard baudhastigheter för PROFIBUS DP (9,6 kbps–12 Mbps), standard 1,5 Mbps.
Plug-and-Play-konfiguration: Konfigurera snabbt stationsadresser, I/O-mappningar och kommunikationsparametrar via RobotStudio-programvaran eller IRC5-lärpendanten.
Övervakning av realtidsstatus: Inbyggda LED-indikatorer visar visuellt kommunikationsstatus, fel och driftlägen.
Elektrisk isoleringsskydd: Elektrisk isolering mellan bussidan och robotens sida förbättrar störmotståndet och säkerställer systemets stabilitet.
Vanliga frågor
Q: Vad är DSQC 352A ?
A: Det är en PROFIBUS-modul.
Fråga 1: Är DSQC 352A modul DeviceNet eller PROFIBUS?
A: Det DSQC 352A är specifikt utformad för PROFIBUS DP. Vänligen förväxla inte den med 352 (DeviceNet).
Q2: Om DSQC 352A modulen är defekt, fungerar den efter att ha bytts ut mot en ny?
A: Du måste kopiera DIP-omkopplarinställningarna fullständigt från den gamla modulen till den nya och bekräfta kabelförbindelserna.
Q3: Vad är den maximala överföringsavståndet för DSQC 352A ?
A: Det beror på baudhastigheten. Den når vanligtvis 200 meter vid 1,5 Mbps och ännu längre vid lägre hastigheter.
Q4: Stödjer DSQC 352A stödjer varm utbytning av PROFIBUS-anslutningar?
A: Inte rekommenderat. Varm utbytning kan orsaka signalstörningar på bussen, vilket leder till stopp och felmeddelande för hela produktionslinjen.
