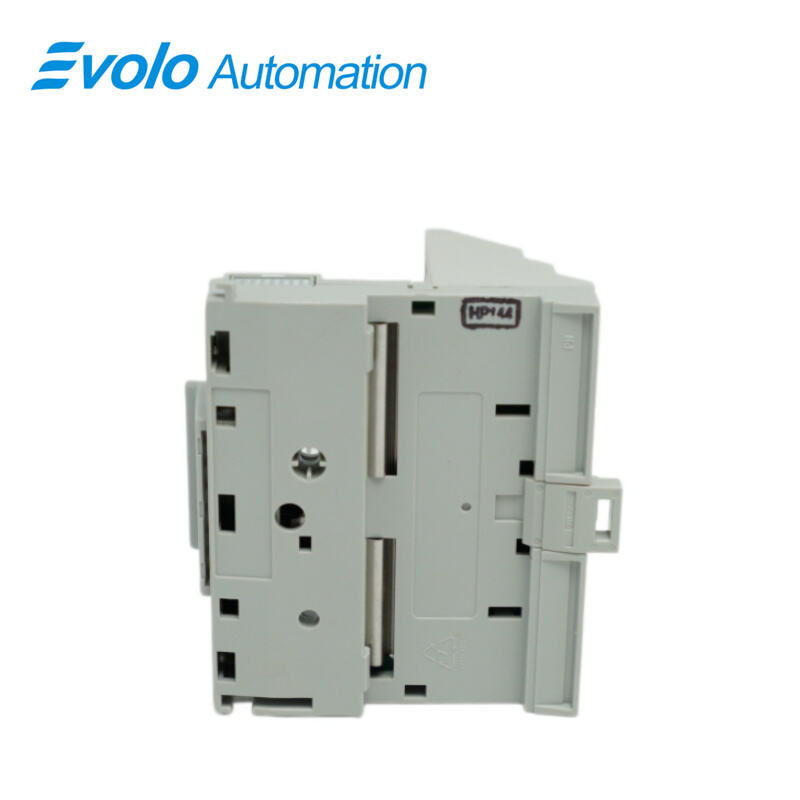

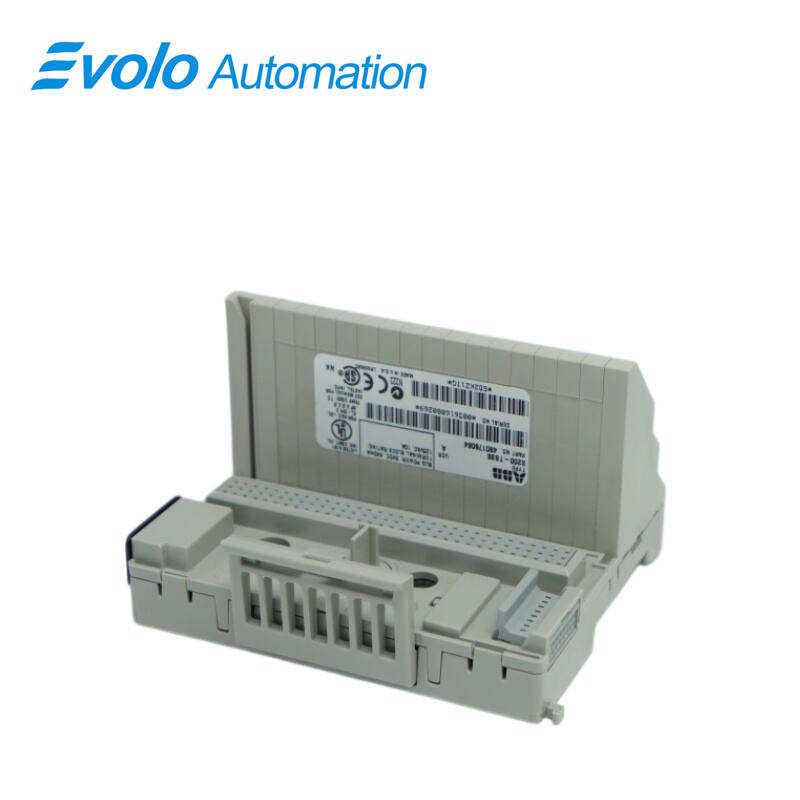

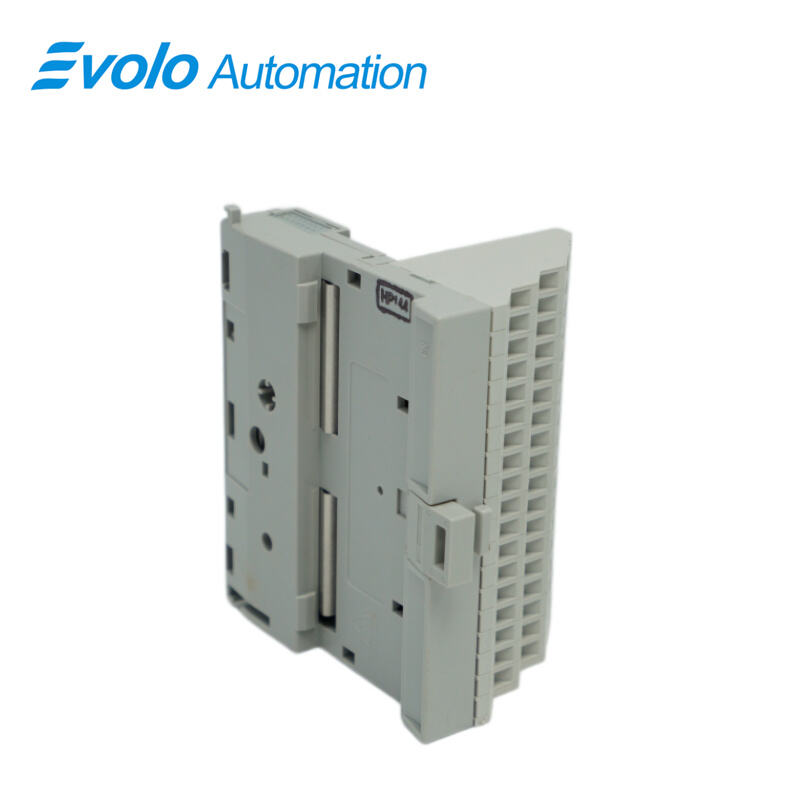

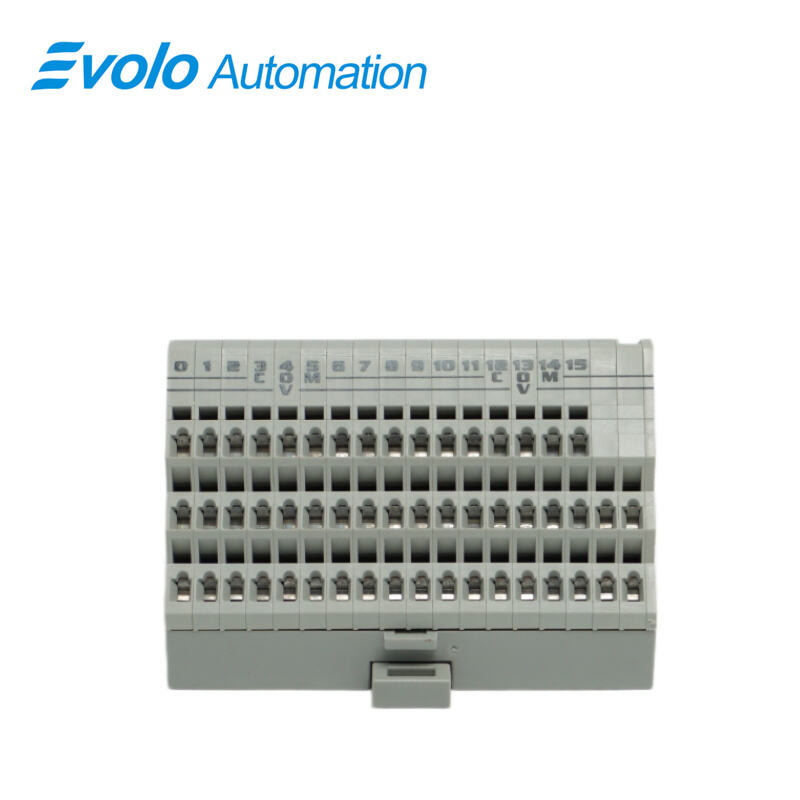

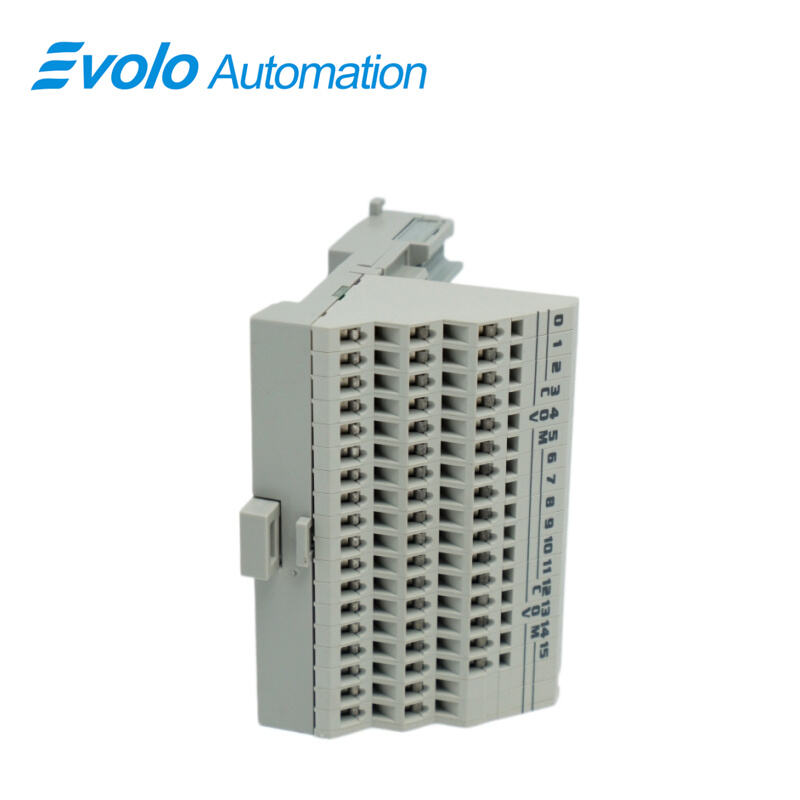

S200-TB3S S200TB3S Jednotka základne svorkovnice

Prehľad

Miesto pôvodu:	Švédsko
Názov značky:	ABB
Číslo modelu:	S200-TB3S S200TB3S
Podrobnosti o balení:	Originálny nový, uzatvorený v továrni
Čas dodania:	5-7 dní
Platobné podmienky:	T/T
Zásobovateľnosť:	Na sklade

Špecifikácie

Parameter	Hodnota
Model	S200-TB3S S200TB3S
Typ produktu	Základná jednotka pre svorkovnicu
Počet svorkových prípojok	1 rad po 16 / 2 rady po 18
Súčasná kapacita	Max. 10 A
Menovité napätie	Max. 132 V striedavého prúdu (efektívna hodnota)
Izolačné napätie	Určené vloženou jednotkou (medzi kanálmi)
Veľkosť drôtu	0,5–2,5 mm² (AWG 20–12), pevný alebo viacvlákenný meď
Prevádzková teplota	0 °C do +55 °C
Skladovacia teplota	-40 °C do +85 °C
Vlhkosť	5–95 % bez kondenzácie
Rozmery	94 x 94 x 58 mm (72 mm s I/O jednotkou)
Hmotnosť	0,225 kg (čistá hmotnosť), 0,320 kg (hrubá hmotnosť)
Kód kľúča na zadnej doske	Určené vloženou jednotkou
Certifikácie	CSA trieda I, divízia 2 (T6), európska ex-zóna 2, skupina IIC

POPIS

ABB S200-TB3S S200TB3S základná jednotka svorkovnice je spojovací prvok s vysokou spoľahlivosťou, navrhnutý špeciálne pre distribuovaný I/O systém S200. Využíva technológiu pružinových svoriek, ktorá zabezpečuje odolnosť voči nárazom a údržbu bez potreby servisovania. Okrem toho má zabudovaný rozvádzač napätia, podporuje horúcu výmenu (RIUP) a fyzikálnu mechanickú kódovaciu ochranu proti chybám, čo zaisťuje bezpečné a stabilné pripojenie v náročných prostrediach automatizácie.

Použitie

Továreň na zariadenia pre železničnú dopravu: Riešenie vysokofrekvenčných vibrácií počas prevádzky vozidla a zamedzenie uvoľnenia vodičov.

Závod na výrobu polovodičov: Používa sa v prostrediach s vysokou čistotou; pružinové zapojenie káblov zníži tvorbu kovového odpadu.

Lodná stavebnica a opravovňa: Udržiavanie stability elektrického pripojenia v dlhodobých, kývajúcich navigačných prostrediach.

Veterná elektráreň: Vzdialené riadenie I/O v prostrediach s vysokou vibráciou vo vnútri veže.

Tobaková balíčkovacia továreň: Stanica na získavanie signálov pre vybavenie s vysokou rýchlosťou a vratným pohybom.

Riešenie problémov

Voľné zapojenie káblov: Skontrolujte, či je izolácia kábla odstránená príliš krátko alebo či nie je kábel úplne zasunutý do pružinového otvoru.

Modul sa nezapína: Skontrolujte, či nie sú kontaktové kolíky autobusového pripojenia na strane základne nesprávne zarovnané, čo spôsobuje odpojenie od susednej základne.

Modul sa nedá zasunúť: Uistite sa, že poloha bielého kódovaného kľúča zodpovedá požiadavkám I/O modulu.

Kmitanie signálu: Skontrolujte, či sú uzemňovacie svorky 35–36 spoľahlivo pripojené k stínovému káblu.

Často kladené otázky

Q1: Aký je základný rozdiel medzi S200-TB3S S200TB3S a S200-TB3?
A: TB3S používa pružinové svorky, zatiaľ čo TB3 používa skrutkové svorky. TB3S sa rýchlejšie inštaluje a má lepšiu odolnosť voči vibráciám.

Q2: Sú pri používaní S200-TB3S S200TB3S pružinových svoriek potrebné špeciálne nástroje?
A: Vo všeobecnosti sa na stlačenie pružinového západového mechanizmu pri vkladaní vodiča používa štandardný plochý skrutkovač. Po pripojení sa pružina automaticky uzamkne.

Q3: Aké typy I/O modulov S200-TB3S S200TB3S podporuje?
A: Je kompatibilný so všetkými digitálnymi, analogovými a špeciálnymi funkčnými modulmi zo sérií ABB S200 a S200L.

Q4: Prečo je S200-TB3S S200TB3S vhodný pre továrne s vibráciami?
A: Skrutky sa v dôsledku vibrácií postupne uvoľňujú, zatiaľ čo pružinové svorky poskytujú nepretržitý a konštantný tlak, čím zabezpečujú pevný kontakt medzi káblom a kontaktmi.

Q5: Aký je maximálny prúd S200-TB3S S200TB3S spoločný terminál na základni?
A: Maximálna prúdová zaťažiteľnosť celého základného autobusu je 10 A. Uistite sa, že súčet prúdov všetkých kanálov nepresahuje túto hranicu.
