DS200VPBLG1AEE 151X1212CC01SA01 VME galinės plokštės plokštė

Apžvalga

Gamtos vieta:	JAV
Prekės ženklas:	GE
Modelio numeris:	DS200VPBLG1AEE 151X1212CC01SA01
Packaging Details:	Originalus naujas gamykliniu būdu užsandarintas
Pristatymo laikas:	5-7 dienų
Mokėjimo sąlygos:	T/T
Priežiūros galimybė:	Sandėlyje

Techninės sąlygos

Aprašymas

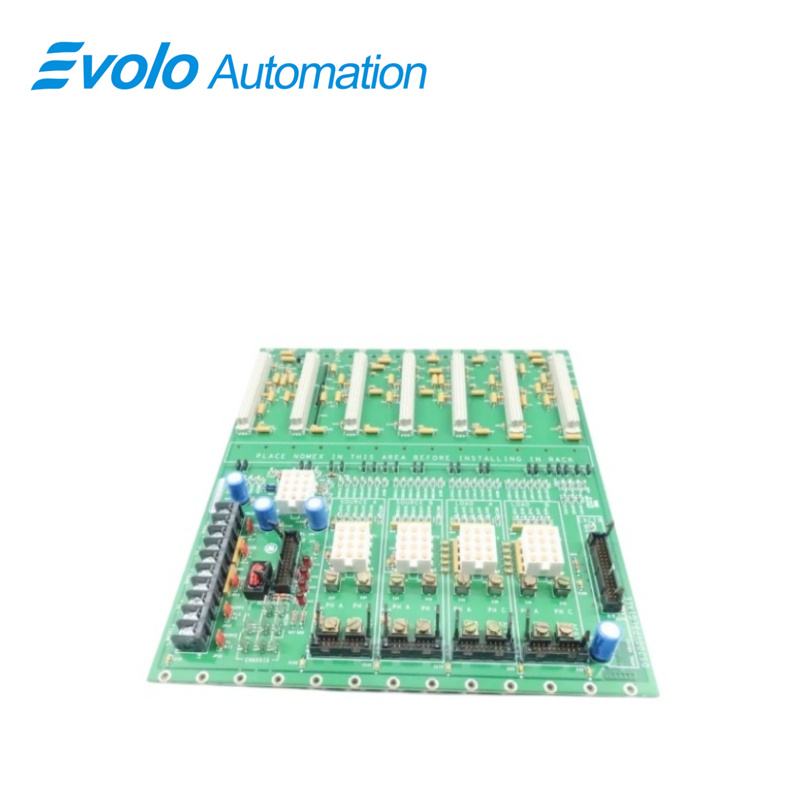

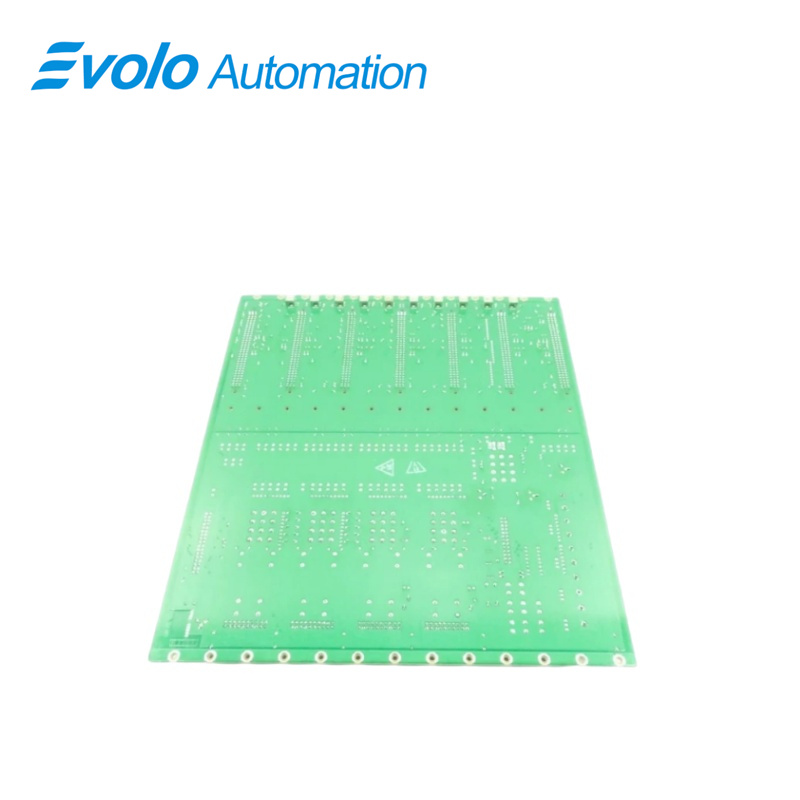

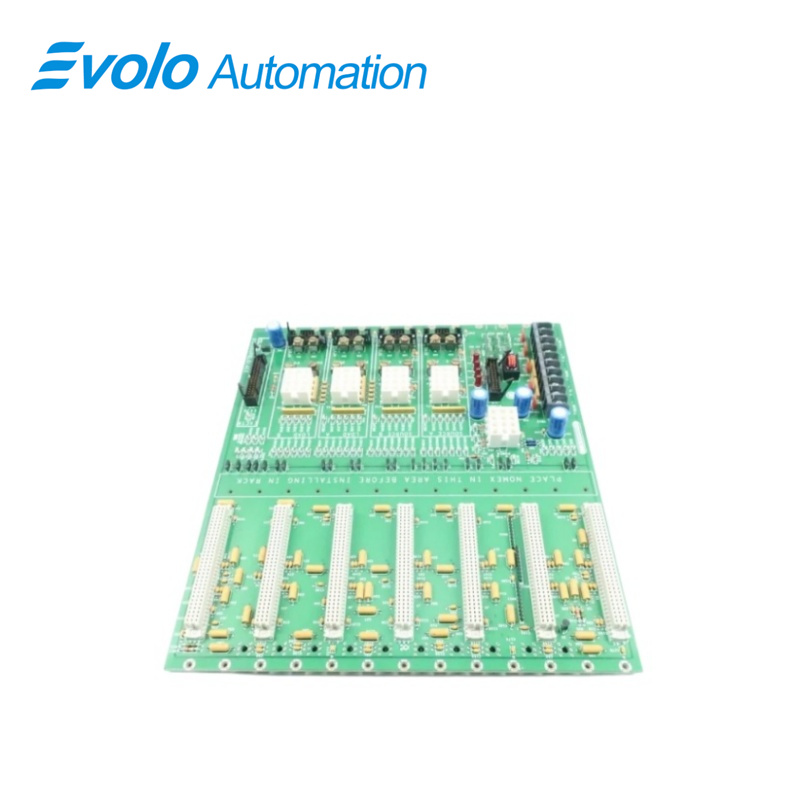

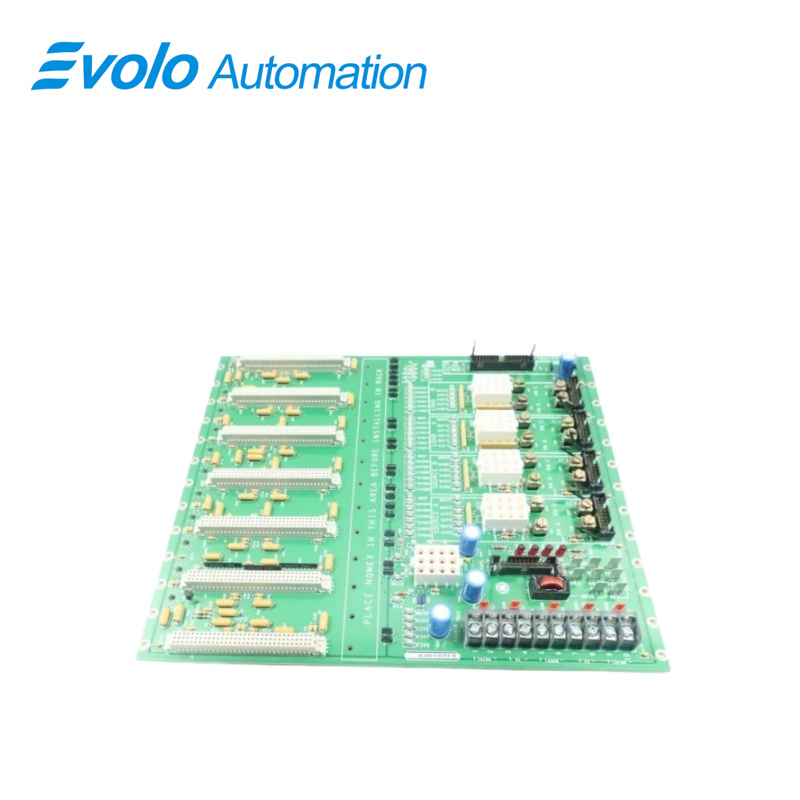

DS200VPBLG1AEE 151X1212CC01SA01 yra GE įmonės sukurtas VME atbulinės jungties modulis LCI serijoje. VME atbulinės jungties plokštė (VPBL) yra VME atbulinė jungtis kortelių krepšelio J2 ir J3 skyriams. VPBL plokštė yra daugiasluoksnė, su atskirais analoginiais ir skaitmeniniais maitinimo sluoksniais. Kiekvieno lizdo kiekvienas maitinimo prijungimas turi maitinimo paskirstymo ir aplenkimo kondensatorius.

Taikymo sritys

Elektros energijos pramonė (pagrindinis gamybos valdymas):

LS2100 statinis paleidimo sistema: naudojama kintamos dažnio greičio reguliavimui didelių dujų turbinų paleidimo metu.

Naudojant apkrovą komutuojantis invertorius (LCI): tarnauja kaip pagrindinė ryšio atbulinė jungtis 13 lizdų korpusui siurbiamųjų hidroelektrinių arba didelių variklių paleidimo scenarijuose.

Sunkiosios pramonės elektros energijos paskirstymas: diegiamas didelių sinchroninių variklių valdymo sistemose plieno gamyklose ir chemijos gamyklose, kad būtų užtikrinta elektrinė izoliacija tarp skaitmeninių ir analoginių signalų plokštumų.

Ypatumai

1. TMR valdikliai gauna duomenis iš trijų pakartotinių jutiklių, kurių skaičius priklauso nuo sistemos. Kadangi viena iš Mark V privalumų yra jos mastelio keičiamumas ir pritaikomumas, daugelis sistemų yra unikalios. Ji suprojektuota taip, kad tilptų į rėmelinę sistemą, kuri priima ir saugo kitas plokštes. Šios plokštės jungiamos prie aštuonių VME tipo jungiklių, esančių plokštės užpakalinėje pusėje. Reikia pažymėti, kad šis korpusas yra atskira surinkimo vieneta.

2. Spausdintinėje plokštėje (PCB) yra keletas vertikalių kontaktinių jungiklių, įskaitant diagnostinį 26 kontaktų diskretinį laidinį jungiklį. Įtampų grįžtamojo ryšio skalavimo plokštė per tris 20 kontaktų juostinius jungiklius siunčia sumažintus įtampų signalus į kortelę. Plokštė taip pat turi dvylikos kontaktų „Mate-n-Lock“ jungiklį maitinimo šaltinio prijungimui.

3. Plokštėje yra trys „Mate-n-Lock“ jungikliai. Sukimosi dažnio matavimo signalai perduodami į centrinį procesorių (CPU) per 12 kontaktų terminalinį bloką. Plokštėje taip pat yra penki perjungikliai ir aštuoni stabdymo tipo jungikliai.

4. PCB turi šešiasdešimt TP bandymo taškų. Spyruokliniai žiedai leidžia pasiekti tiek analoginius, tiek skaitmeninius signalus. Plokštės papildo prijungiamoji juostelė, septyni rezistorių tinklų masyvai, keturi aukštos įtampos elektrolitiniai kondensatoriai ir keturi LED elementai.

Testavimo taškai

Šešiasdešimt spyruoklinių žiedų bandymo taškų leidžia pasiekti analoginius ir skaitmeninius signalus, kuriuos sukuria kintamosios srovės trys fazės iš dviejų šaltinių (įvesties maitinimas), taip pat teigiamą ir neigiamą nuolatinės srovės išvestis. Bandymo taškai 55 ir 62–118 priskiriami J2 jungiklio kontaktams ir skirti tik gamykliniam naudojimui.

Dažniausiai užduodami klausimai

Klausimas: Kas yra DS200VPBLG1AEE 151X1212CC01SA01?

Atsakymas: DS200VPBLG1AEE 151X1212CC01SA01 yra GE įmonės sukurtas VME galinės plokštės modulis LCI serijoje.

Klausimas: Kaip įsigyti DS200VPBLG1AEE 151X1212CC01SA01?

Atsakymas: Mes tiekiame DS200VPBLG1AEE bei kitus turbinų valdymo produktus. Susisiekite su mumis.

Klausimas: Kaip naudojama DS200VPBLG1AEE 151X1212CC01SA01 galinė plokštė?

Atsakymas: Galinė plokštė naudojama įrangos kortelių krepšio J2 ir J3 skyriuose.

K: Kokia yra DS200VPBLG1AEE 151X1212CC01SA01 modelio J2 ir J3 skyrių paskirtis?

A: DS200VPBLG1AEE 151X1212CC01SA01 plokštės J2 skyrius skirtas keleto plokščių palaikymui: DSPC plokštės, iki trijų vartų paskirstymo ir būsenos plokščių, I/O plėtimo plokštės bei vienos eksitacinės plokštės su dviem laisvomis lizdų vietomis. J3 skyrius paprastai naudojamas išorinėms jungtims, kurios dėl vietos trūkumo ar kitų apribojimų negali būti įrengtos plokštės priekinėje pusėje.
