VME základní deska DS200VPBLG1AEE 151X1212CC01SA01

Přehled

Místo původu:	USA
Název značky:	Ge
Typ modelu:	DS200VPBLG1AEE 151X1212CC01SA01
Podrobnosti o obalu:	Originální nový, továrně zalepený
Dodací doba:	5-7 dní
Podmínky platby:	T/T
Dodací schopnost:	Skladem

Specifikace

Popis

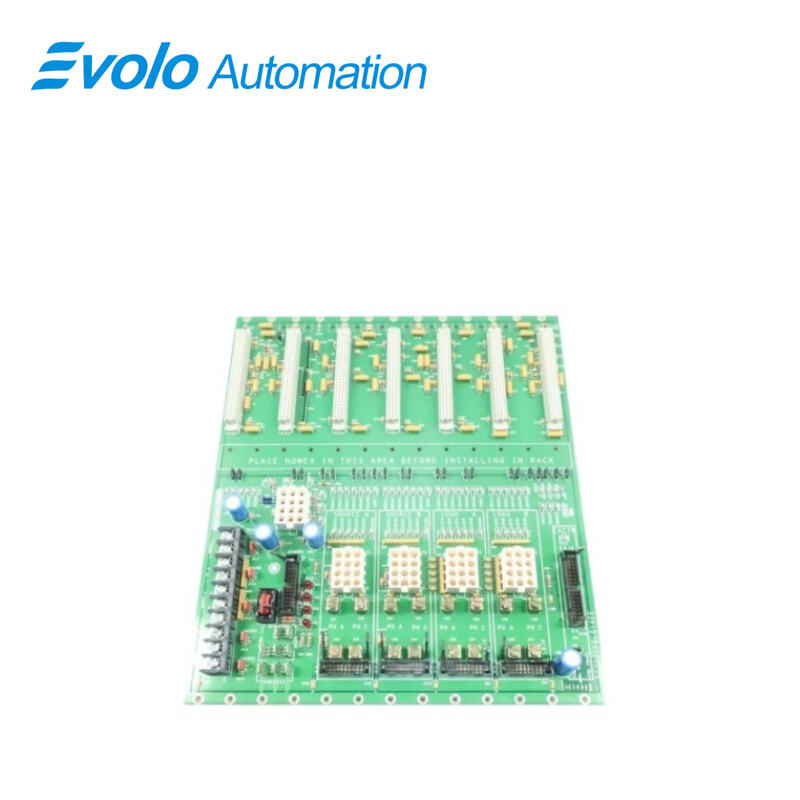

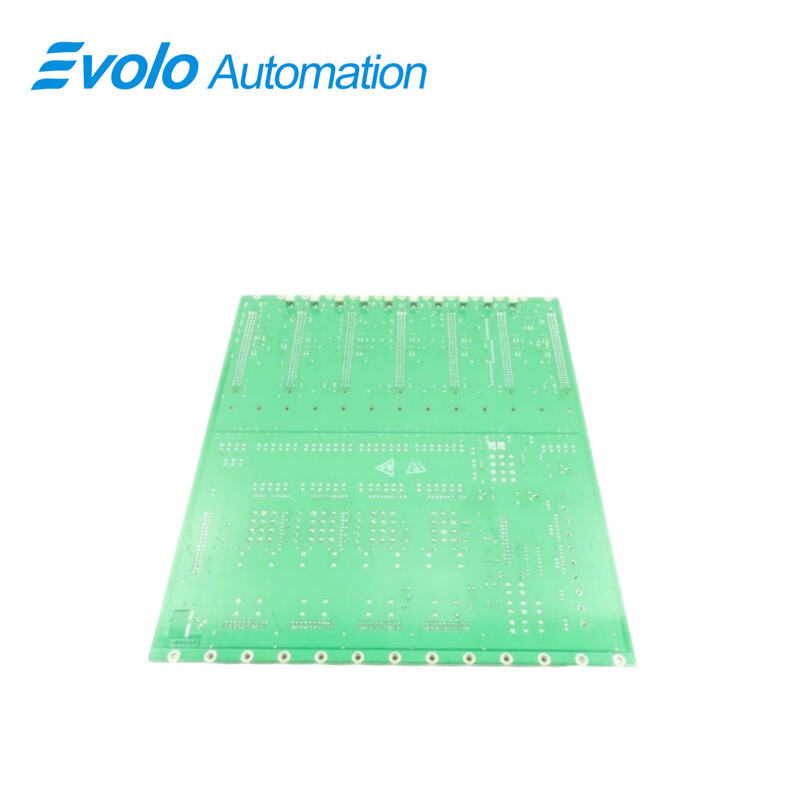

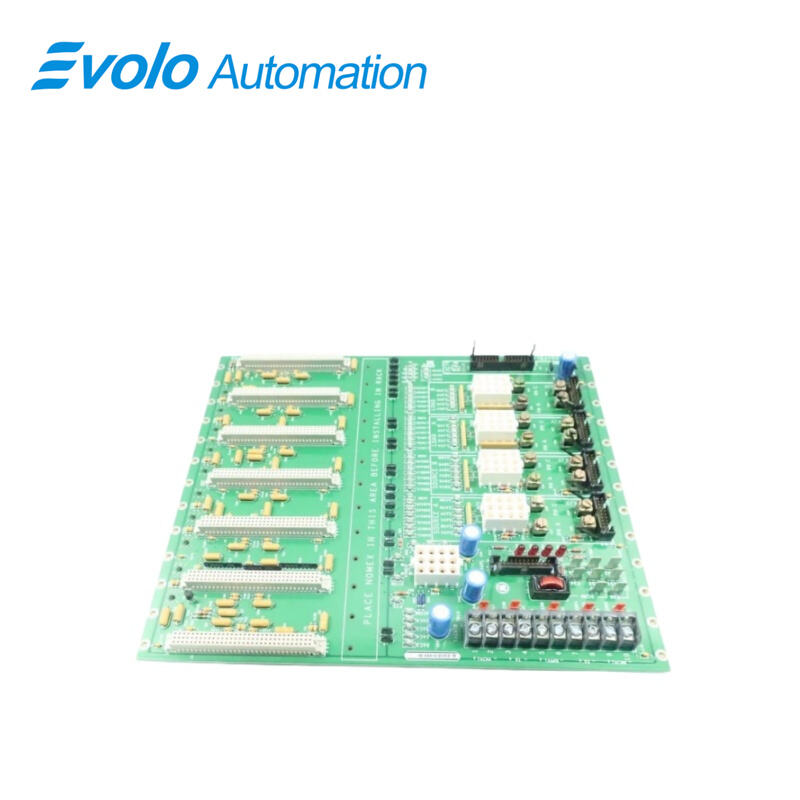

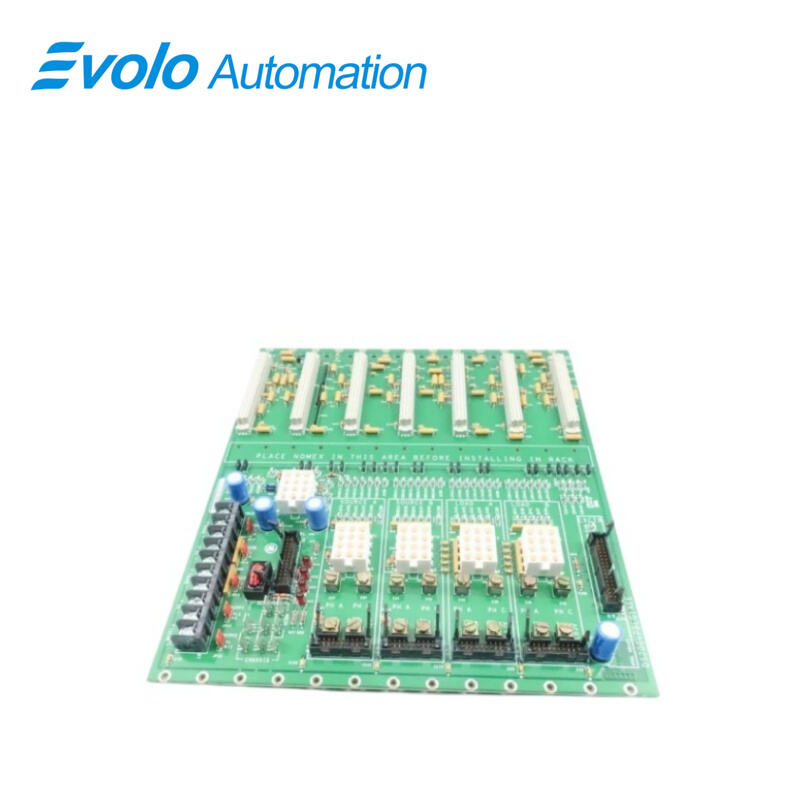

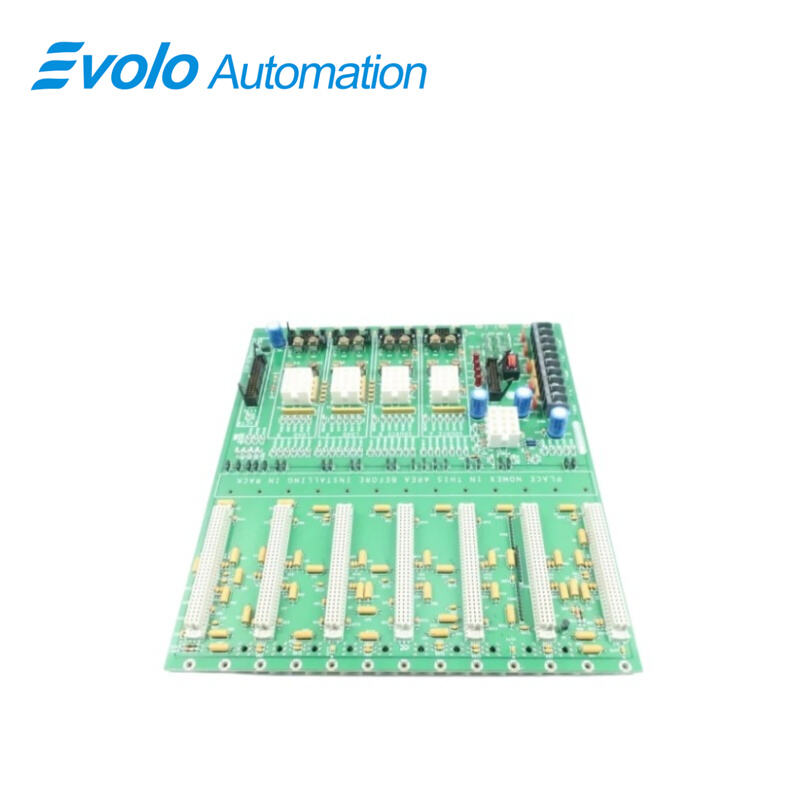

DS200VPBLG1AEE 151X1212CC01SA01 je VME základní deska vyvinutá společností GE v rámci řady LCI. VME základní deska (VPBL) tvoří VME základní desku pro sekce J2 a J3 karty pouzdra. Deska VPBL je vícevrstvá s oddělenými analogovými a digitálními napájecími rovinami. Každé napájecí připojení v každém slotu je vybaveno kondenzátory pro distribuci napájení a pro obejití.

Použití

Energetický průmysl (řízení jádra výroby):

Statický systém pro start LS2100: Používá se pro řízení otáček s proměnnou frekvencí během startu velkých plynových turbín.

Invertor s komutací zatížením (LCI): Slouží jako základní komunikační deska pro 13-slotové pouzdro v aplikacích čerpací elektrárny nebo startu velkých motorů.

Rozvod elektrické energie v těžkém průmyslu: Nasazeno v systémech pohonu velkých synchronních motorů v ocelárnách a chemických závodech za účelem zajištění elektrické izolace mezi digitálními a analogovými signálovými rovinami.

Vlastnosti

1. Řídicí jednotky TMR přijímají data od trojnásobně redundantních senzorů, jejichž počet se liší v závislosti na konkrétním systému. Jeden z klíčových předností systému Mark V je jeho škálovatelnost a přizpůsobivost, proto je mnoho systémů jedinečných. Je navržen tak, aby se vešel do rackového systému, který přijímá a ukládá další desky. Tyto desky se připojují k osmi konektorům typu VME na zadní části desky. Je třeba poznamenat, že tento pouzdro je samostatnou sestavou.

2. Tištěná spojovací deska (PCB) obsahuje několik svislých kolíkových konektorů, včetně diagnostického 26pinového diskrétního kabelového konektoru. Deska pro škálování zpětné vazby napětí posílá zeslabené signály napětí na kartu prostřednictvím tří 20pinových páskových konektorů. Deska dále obsahuje dvanáctipinový konektor typu Mate-n-Lock pro připojení napájecího zdroje.

3. Na desce jsou umístěny tři konektory typu Mate-n-Lock. Signály otáčkoměru jsou do CPU přenášeny prostřednictvím 12pinového svorkovnice. Na desce se nachází pět propojek (jumpers) a osm stab-konektorů.

4. Deska plošného spoje má šedesát měřicích bodů TP. Pružinové smyčky umožňují přístup jak k analogovým, tak k digitálním signálům. K dokončení desky patří svorkovnice, sedm polí odporových sítí, čtyři vysokonapěťové elektrolytické kondenzátory a čtyři LED diody.

Testovací body

Šedesát měřicích bodů s pružinovými smyčkami umožňuje přístup k analogovým a digitálním signálům generovaným třemi fázemi střídavého proudu ze dvou zdrojů (vstupní napájení), stejně jako k kladnému a zápornému stejnosměrnému výstupu. Měřicí body 55 a 62–118 jsou přiřazeny ke kolíkům konektoru J2 a jsou určeny výhradně pro tovární použití.

Nejčastější dotazy

Otázka: Co je DS200VPBLG1AEE 151X1212CC01SA01?

Odpověď: DS200VPBLG1AEE 151X1212CC01SA01 je VME základní deska vyvinutá společností GE v rámci řady LCI.

Otázka: Jak získat DS200VPBLG1AEE 151X1212CC01SA01?

Odpověď: Nabízíme DS200VPBLG1AEE i další produkty pro řízení turbín. Kontaktujte nás.

Otázka: Jak se používá základní deska DS200VPBLG1AEE 151X1212CC01SA01?

Odpověď: Základní deska se používá pro části J2 a J3 karty v zařízení.

Otázka: Jaký je účel částí J2 a J3 na modelu DS200VPBLG1AEE 151X1212CC01SA01?

Odpověď: Část J2 na desce DS200VPBLG1AEE 151X1212CC01SA01 slouží k podpoře několika desek, konkrétně desky DSPC, až tří desek pro rozdělení řídicích signálů a stavových informací, rozšiřující vstupně-výstupní (I/O) desky a jedné budicí desky se dvěma volnými sloty. Část J3 se obvykle používá pro externí připojení, která z důvodu nedostatku místa nebo jiných omezení nemohou být umístěna na přední straně desky.
