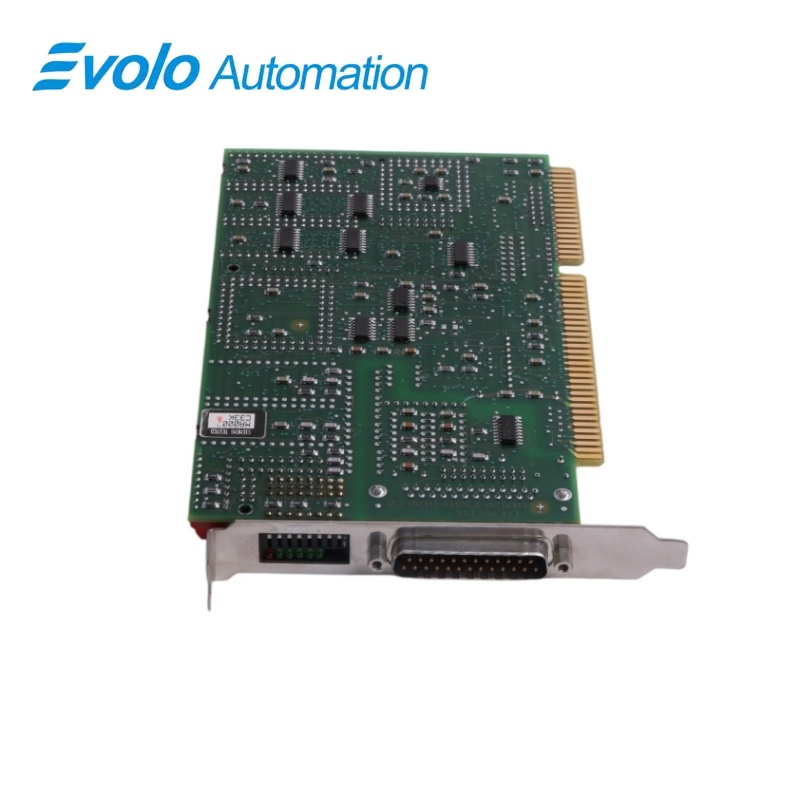

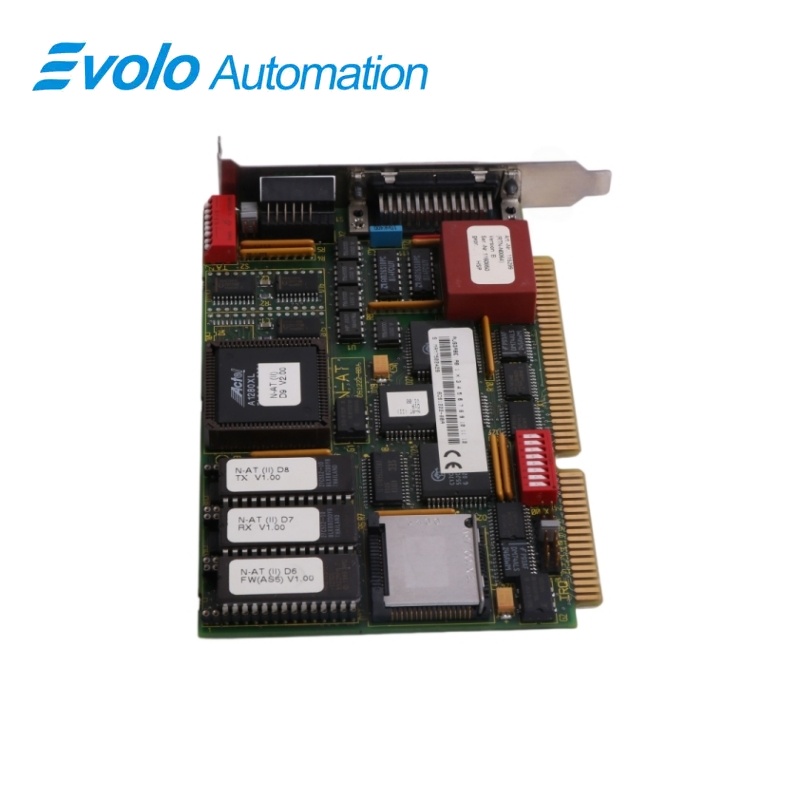

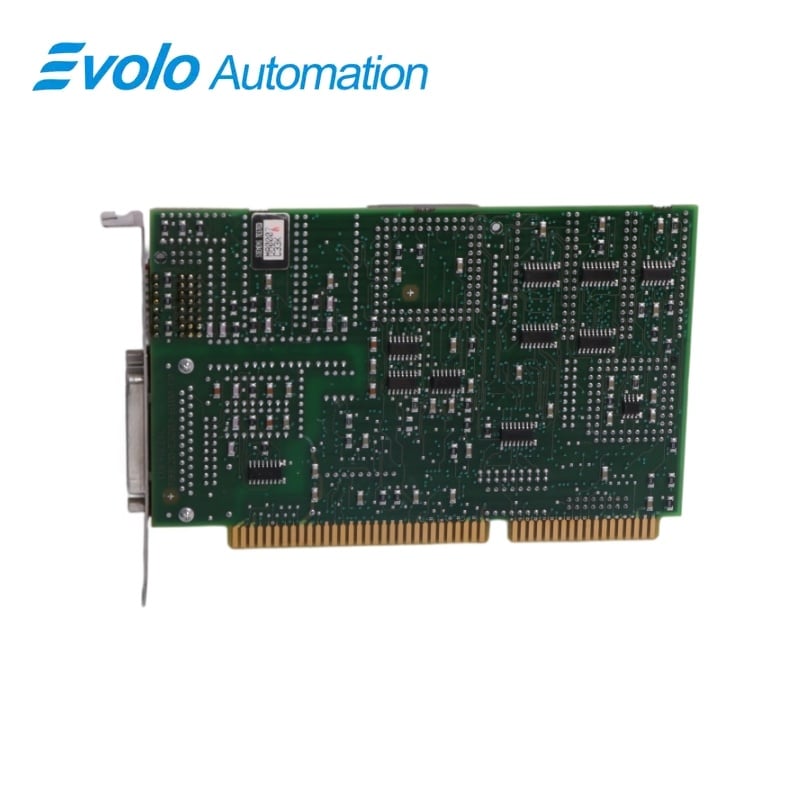

지멘스 텔레퍼름 M 6DS1222-8BA N-AT 로컬 버스 인터페이스 모듈
제조사: Siemens
상태: 새 제품
리드 타임: 재고 보유 중
원산지: 독일
보증 기간: 12개월
이메일: [email protected]
whatsApp: +86-18150117685
- 개요
- 인기 급상승 모델
- 추천 제품
개요
- 문서화된 OS 525 및 CS 275 로컬 버스 아키텍처와만 함께 사용하세요.
- 로컬 버스 장치 수와 접지 전위 차이를 지정된 한도 내로 유지하세요.
- 교체 후 두 중복 버스 경로를 모두 복원하고 반드시 반 이중 방식 통신을 확인하세요.
19:05:33지멘스 · TELEPERM M / OS 525
6DS1222-8BA N-AT 로컬 버스 인터페이스 모듈
지멘스 6DS1222-8BA는 OS 525 운영자 스테이션을 TELEPERM M CS 275 시스템의 중복 및 격리된 20 m 로컬 버스에 연결하는 데 사용되는 N-AT 로컬 버스 인터페이스이다.
한눈에 보기
| 브랜드 | 지멘스 |
|---|---|
| 모델 | 6DS1222-8BA |
| 제품 유형 | 운영자 스테이션 로컬 버스 인터페이스 모듈 |
| 핵심 기능 | OS 525 스테이션을 CS 275 20 m 로컬 버스에 연결함 |
| 응용 프로그램 또는 호환 시리즈 | TELEPERM M OS 525 및 CS 275 로컬 버스 시스템 |
호스트 인터페이스
OS 525 컴퓨터와 그 쇼트-AT 슬롯 배치를 확인하십시오.
버스 세그먼트
중복된 20미터 로컬 버스 케이블링 및 스테이션 토폴로지를 유지합니다.
시그널 인테그리티
가동 전 접지, 절연 및 허용 장치 수를 확인합니다.
제품 개요
지멘스 6DS1222-8BA는 OS 525 운영자 스테이션을 TELEPERM M CS 275 시스템의 중복 및 격리된 20 m 로컬 버스에 연결하는 데 사용되는 N-AT 로컬 버스 인터페이스이다.
운전자 스테이션에 CS 275 로컬 버스와의 하드웨어 인터페이스를 제공합니다. 와이어드-OR, 비대칭 및 절연 신호 방식을 지원하는 입력 및 출력 경로를 제공합니다. 문서화된 로컬 버스 데이터 전송 속도, 패리티 보호 및 반이중 동작을 사용합니다.
주요 기능
OS 525 로컬 버스 액세스
운전자 스테이션에 CS 275 로컬 버스와의 하드웨어 인터페이스를 제공합니다.
중복 버스 신호 방식
와이어드-OR, 비대칭 및 절연 신호 방식을 지원하는 입력 및 출력 경로를 제공합니다.
결정론적 레거시 통신
문서화된 로컬 버스 데이터 전송 속도, 패리티 보호 및 반이중 동작을 사용합니다.
공식 사양
| 인터페이스 지정 | N-AT 모듈 |
|---|---|
| 호스트 확장 형식 | 단축 AT |
| 로컬 버스 길이 | 20 M |
| 버스 배치 | 와이어드-OR 결합을 통한 중복 입력/출력 |
| 전기 격리 | 절연 로컬 버스 인터페이스 |
| 고전압 입력 레벨 | 최소 2.0 V |
| 저전압 입력 레벨 | 0.8V 이하 |
| 고출력 수준 | 2.7V 이상 |
| 낮은 출력 레벨 | 0.7V 이하 |
| 자체 내장 버스 데이터 전송 속도 | 40kbit/s |
| 원격 인터페이스 데이터 전송 속도 | 유도 컨버터를 통한 250kbit/s |
| 최대 로컬 버스 장치 수 | 9 |
| 허용 접지 전위 차이 | 최대 2V |
| 데이터 무결성 | 거리 4의 블록 패리티 |
| 전송 방식 | 반 이중 방식 |
| 공급 전압 | 5 V DC |
자주 묻는 질문
어느 운영자 스테이션에서 6DS1222-8BA를 사용합니까?
해당 인터페이스는 문서화된 TELEPERM M OS 525 하드웨어 구성용으로 설계되었습니다.
6DS1222-8BA는 어떤 버스에 연결됩니까?
운영자 스테이션을 중복 구성된 CS 275 20m 로컬 버스에 연결합니다.
로컬 버스에서 6DS1222-8BA와 함께 사용 가능한 장치 수는 몇 대입니까?
문서화된 20m 로컬 버스 구간에서는 최대 9대의 장치가 공유 가능합니다.
6DS1222-8BA가 직접 로컬 버스에서 사용하는 데이터 전송 속도는 얼마입니까?
자체 완결형 로컬 버스 인터페이스는 40 kbit/s로 작동합니다.
6DS1222-8BA는 전기적 절연 기능을 제공합니까?
N-AT 인터페이스는 로컬 버스 경로에 대해 절연 신호를 제공합니다.
6DS1222-8BA를 교체하기 전에 어떤 정보를 기록해야 합니까?
단축 AT 슬롯, 버스 커넥터, 중복 경로 및 스테이션 주소 지정 정보를 기록하세요.
6DS1222-8BA 설치 후 반드시 확인해야 할 사항은 무엇입니까?
버스 레벨, 패리티 진단, 장치 수, OS 525 스테이션과의 통신 상태를 확인하세요.
