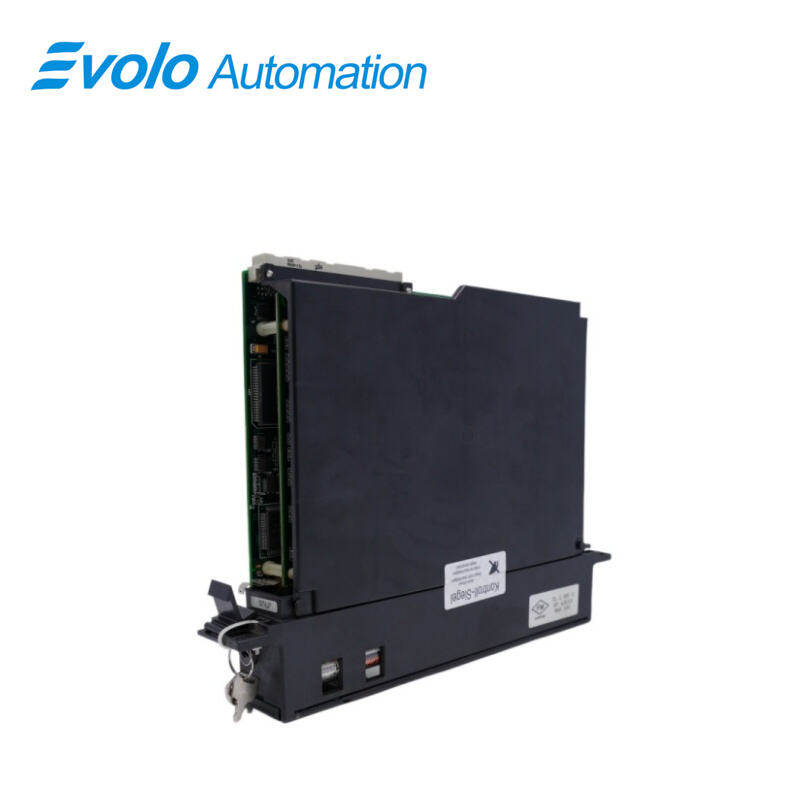

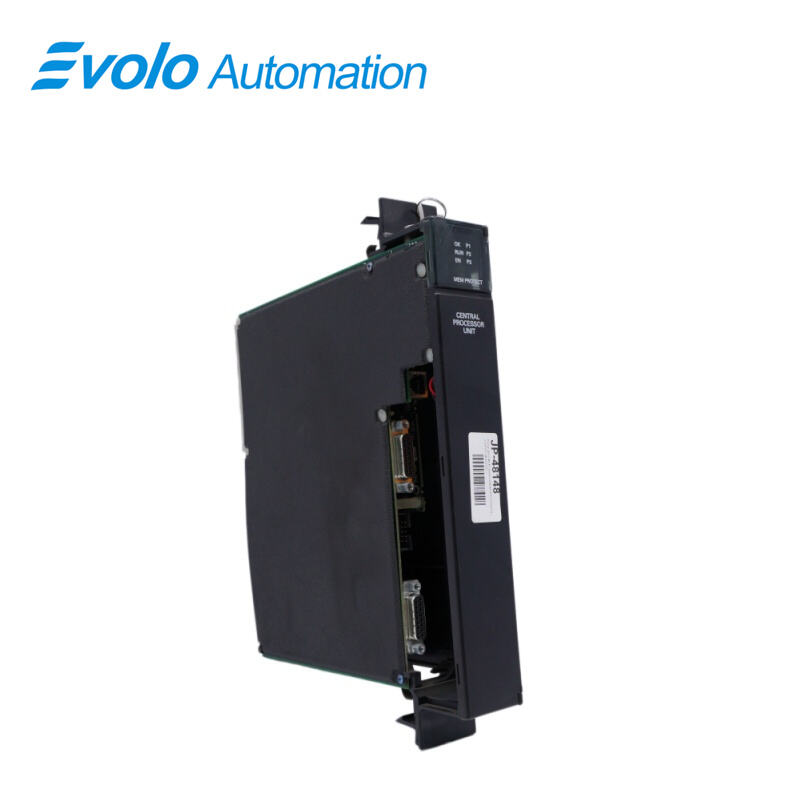

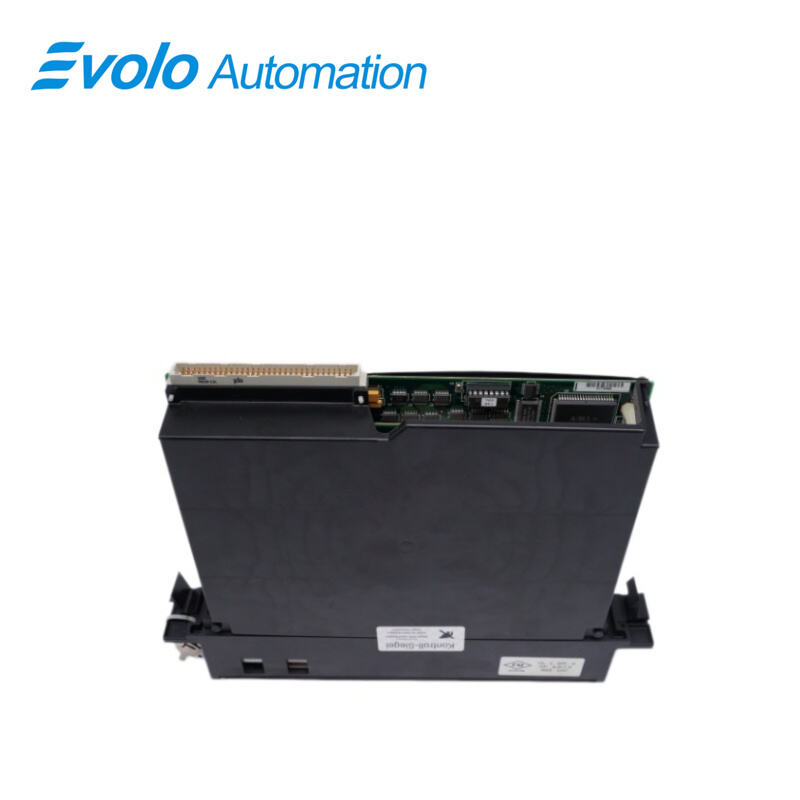

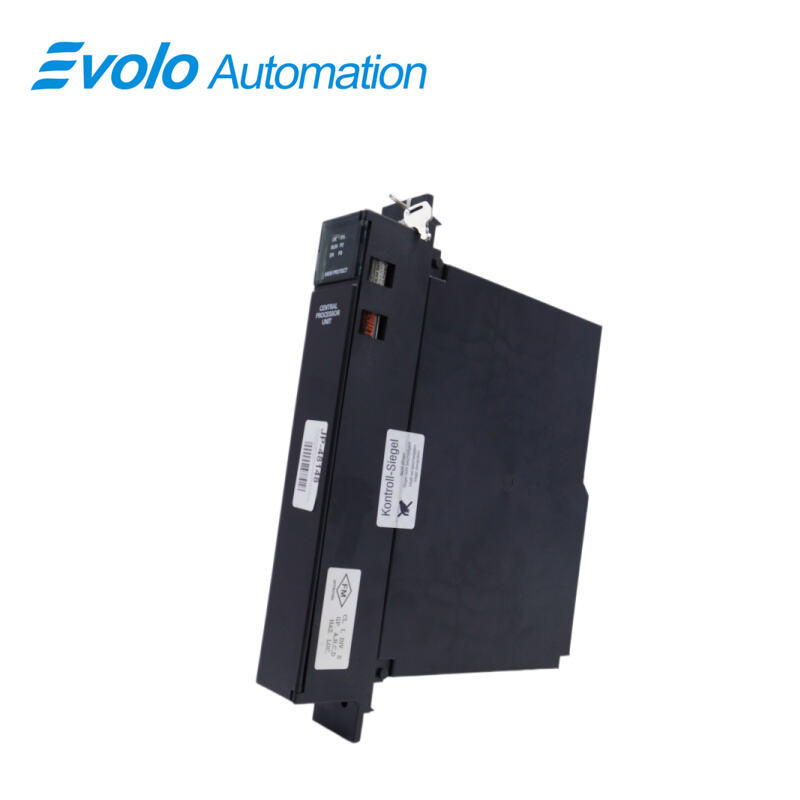

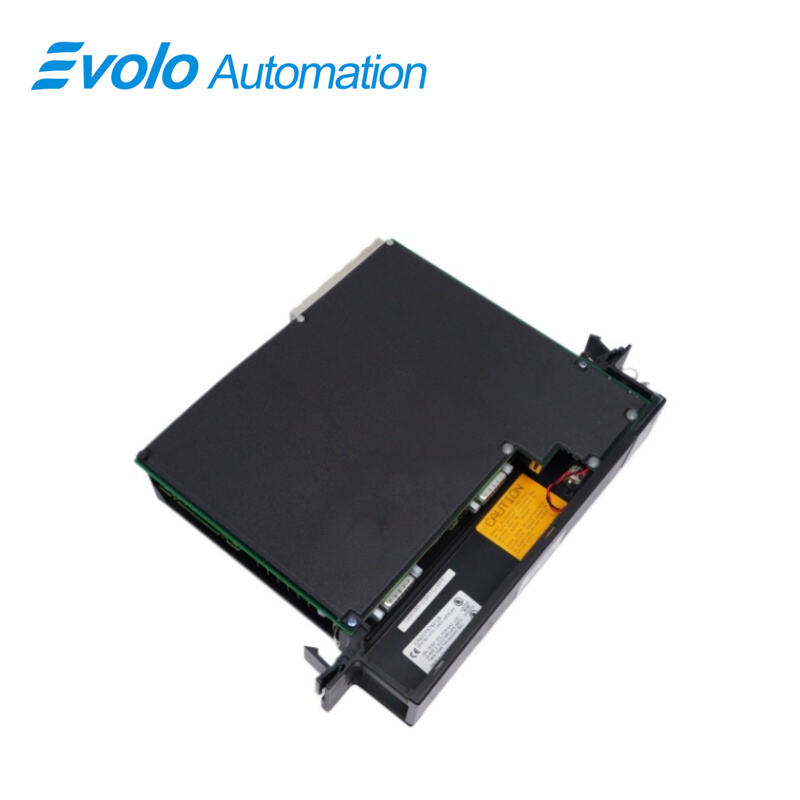

IC697CPX782 CPU 모듈

개요

원산지:	미국
브랜드명:	GE
모델 번호:	IC697CPX782
포장 세부 정보:	새제품, 공장 밀봉
배송 시간:	5-7일
결제 조건:	T/T
공급 능력:	재고 중

사양

제품 설명

CPU 모델 IC697CPX782는 GE 자동화 및 제어(GE Automation and Controls)에서 제조합니다. 이 CPU는 단일 슬롯을 갖추고 있으며, 내장된 세 개의 독립형 직렬 포트를 포함합니다. 또한 동일 슬롯 내부에 배터리 백업 CMOS RAM 1MB와 사용자 데이터 저장용 비휘발성 사용자 플래시 메모리 256KB가 탑재되어 있습니다. 부동소수점 연산이 가능하며, 80486DX4 마이크로프로세서를 채택했습니다. IC697CPX782은 기계, 공정 및 시스템 제어를 위해 MS-DOS 또는 Windows 기반 프로그래밍 소프트웨어를 사용합니다.

IC697CPX782은 1개의 부울 함수에 대해 0.4밀리초의 스캔 속도를 갖습니다. 이 모듈의 작동에는 3단계 위치 조정이 가능한 작동 모드 스위치가 있습니다. 또한 프로그램 및 구성 데이터를 잠그기 위해 소프트웨어 암호가 사용됩니다. 더불어 메모리 보호 키 스위치를 수동으로 조작하여 데이터 잠금을 시작할 수 있습니다. 전면 패널에는 CPU 상태를 나타내는 7개의 녹색 LED가 있습니다.

응용 분야

전력 및 에너지 발전소: 발전기 유닛의 동기 제어, 계통 부하 지령, 변전소 자동화에 사용됨.

대규모 제련/제철 공장: 압연 밀 생산 라인, 고로 급료 시스템 등 고속 논리 스위칭이 요구되는 응용 분야에 사용됨.

석유 및 화학 공장: 화학 반응기 내 온도 및 압력에 대한 복잡한 폐루프 제어(PID) 관리를 위해 사용됨.

제지 및 펄프 공장: 종이 장력 일정 유지 보장을 위한 다축 동기 구동 제어에 사용됨.

특징

싱글 슬롯 CPU, 직렬 포트 3개 탑재

동일 슬롯 내에 1MB의 배터리 백업 메모리를 제공합니다.

비휘발성 사용자 플래시 메모리 256KB 내장

릴리스 7.92 이상에서 BMA 지원

부동 소수점 연산을 지원합니다.

12K개의 입력 및 출력(임의 조합 가능), 아날로그 입출력 최대 8K개

불리언 함수당 0.4마이크로초

96 MHz, 80486DX4 마이크로프로세서

IC66(IC660 또는 IC661 가능) 및 IC697 I/O 지원

MS-DOS 기반 소프트웨어 제품 또는 Windows 95 또는 Windows NT에서 실행되는 Windows 기반 소프트웨어 제품을 통해 이더넷 TCP/IP 또는 SNP 포트를 통한 프로그래밍 지원

구성 가능한 데이터 및 프로그램 메모리

배터리 백업 캘린더 시계

세 가지 위치로 설정 가능한 작동 모드 스위치

비밀번호로 제어되는 접근 권한

원격 프로그래머 키스위치 메모리 보호 기능

7개의 상태 표시 LED

소프트웨어를 통한 구성 (DIP 스위치 또는 점퍼 없음)

전면 도어 내부에 참조 정보 수록

시스템 내에서 업그레이드 가능한 펌웨어

쓰리 시리즈 나인티 프로토콜(SNP 슬레이브) 포트

기능

CPX 782는 단일 슬롯 PLC CPU로, MS-DOS 또는 Windows 기반 프로그래밍 소프트웨어를 사용하여 기계, 공정 및 자재 취급 시스템의 실시간 제어를 수행하도록 프로그래밍되고 구성됩니다. 이 장치는 VME C.1 표준 형식을 사용하는 랙 장착형 백플레인을 통해 I/O 및 스마트 옵션 모듈과 통신합니다.

지원되는 옵션 모듈에는 LAN 인터페이스 모듈, 프로그래머블 코프로세서, 알파뉴메릭 디스플레이 코프로세서, IC660/IC661 I/O 제품용 버스 컨트롤러, 통신 모듈, I/O 링크 인터페이스, 그리고 IC697 시리즈의 모든 디지털 및 아날로그 I/O 모듈이 포함됩니다.

구성

IC697 CPU 및 I/O 시스템은 MS-DOS 또는 Windows 기반 프로그래밍 소프트웨어로 구성되며, 다만 MS-DOS 소프트웨어는 대량 메모리 영역(BMA)과 같은 일부 기능을 지원하지 않아 Windows 소프트웨어 버전 2.2 이상이 필요합니다. 프로그래밍 소프트웨어의 기능 지원에 대한 자세한 내용은 본 모듈과 함께 제공된 IPI 문서를 참조하십시오. 시스템 구성에 DIP 스위치나 점퍼는 사용되지 않습니다. CPU는 전원 공급 시 및 작동 중 주기적으로 실제 모듈 및 랙 구성 여부를 확인합니다. 실제 구성은 프로그래밍된 구성과 동일해야 하며, 차이가 발생할 경우 구성된 오류 대응 방식에 따라 CPU 경보 처리 기능으로 보고됩니다. 구성 기능에 대한 설명은 관련 프로그래밍 소프트웨어 사용자 설명서를 참조하십시오.

자주 묻는 질문(FAQ)

Q: IC697CPX782란 무엇입니까?
A: IC697CPX782은 GE Fanuc 90-70 시리즈에서 출시된 96 MHz, 32비트, 부동소수점 연산을 지원하며 1MB 메모리를 갖춘 중앙처리장치(CPU)입니다. IC697CPX782은 단일 슬롯 PLC CPU입니다.

Q: IC697CPX782의 구성 및 프로그래밍은 어떤 방식으로 수행되나요?
A: 이 장치의 구성 및 프로그래밍은 MS-DOS 또는 Windows 기반 프로그래밍 소프트웨어를 통해 수행됩니다.

Q: IC697CPX782를 테스트할 때 어떤 절차를 따라야 하나요?
A: 먼저, 장치에 전원을 연결하세요. 그다음, 정상적으로 연결되어 통신 중인지 확인하세요.

Q: 장치가 정상적으로 연결되어 통신 중이라면 다음으로 무엇을 해야 하나요?
A: 프로세서를 실행 모드(Run Mode)로 전환한 후, I/O 오류 및 프로세서 오류만을 초기화해야 합니다. 이후 '다운로드 및 실행(Download and Run)'을 클릭하세요.

Q: 모든 3개의 LED가 켜져 있다면 이는 무엇을 의미하나요?
A: 이는 프로세서가 실제로 실행 모드(Run Mode)에 있음을 의미합니다.

Q: 각 LED는 무엇을 나타내나요?
A: 첫 번째 LED는 프로세서 상태를, 중앙 LED는 실행 모드(Run Mode)를, 하단 LED는 I/O 활성화 상태를 나타냅니다.

Q: LED 아래에 있는 토글 스위치는 어떻게 사용하나요?
A: 이 토글 스위치를 사용하여 I/O를 차단하거나 다시 실행 모드로 복귀시킬 수 있습니다. 정상 작동 여부를 확인하기 위해 테스트해 보시기 바랍니다.

Q: 프로세서 상단에 있는 키는 어떤 기능을 하나요?
A: 이 키는 메모리 보호용입니다. 키를 켜면 해당 설정이 작동 중임을 알리는 LED가 점등됩니다.

Q: 수행해야 할 다른 테스트가 있나요?
A: 모든 포트가 정상 작동하는지 테스트해야 합니다. 통신/작동 중임을 알리는 LED가 점등되어야 합니다.

Q: IC697CPX782에 문제가 있다고 생각되면 어떻게 해야 하나요?
A: 문제가 있다고 생각될 경우, 하루 밤 또는 주말 동안 장치를 계속 가동한 후 실행 모드가 유지되는지 확인하시기 바랍니다.
