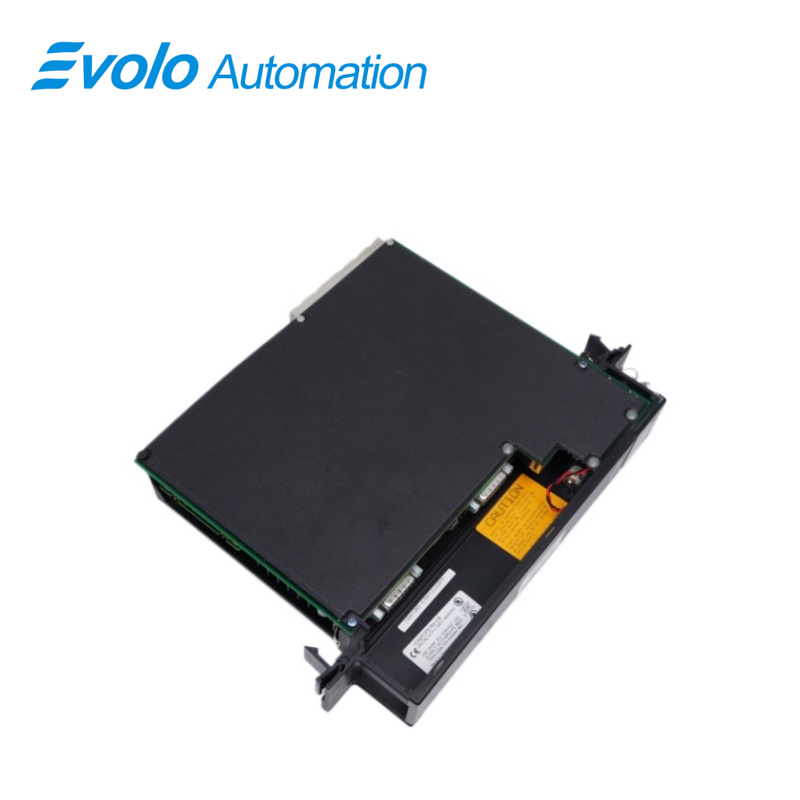

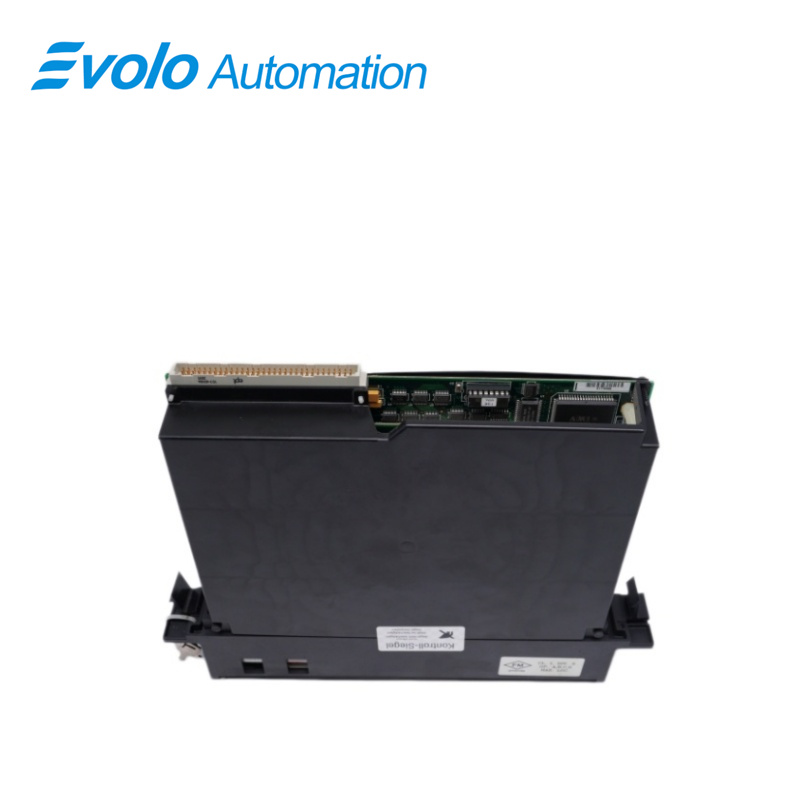

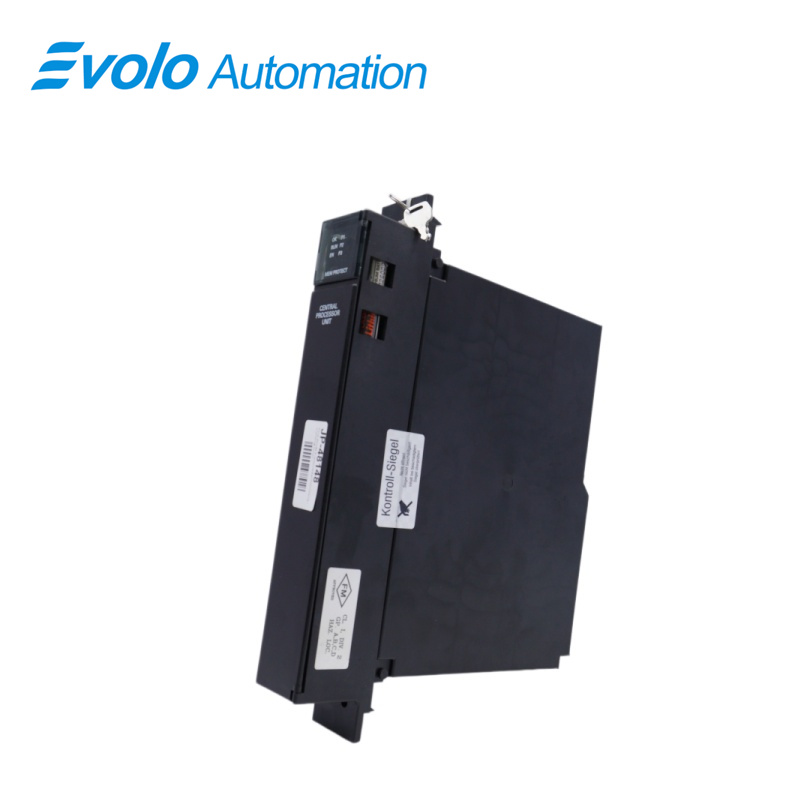

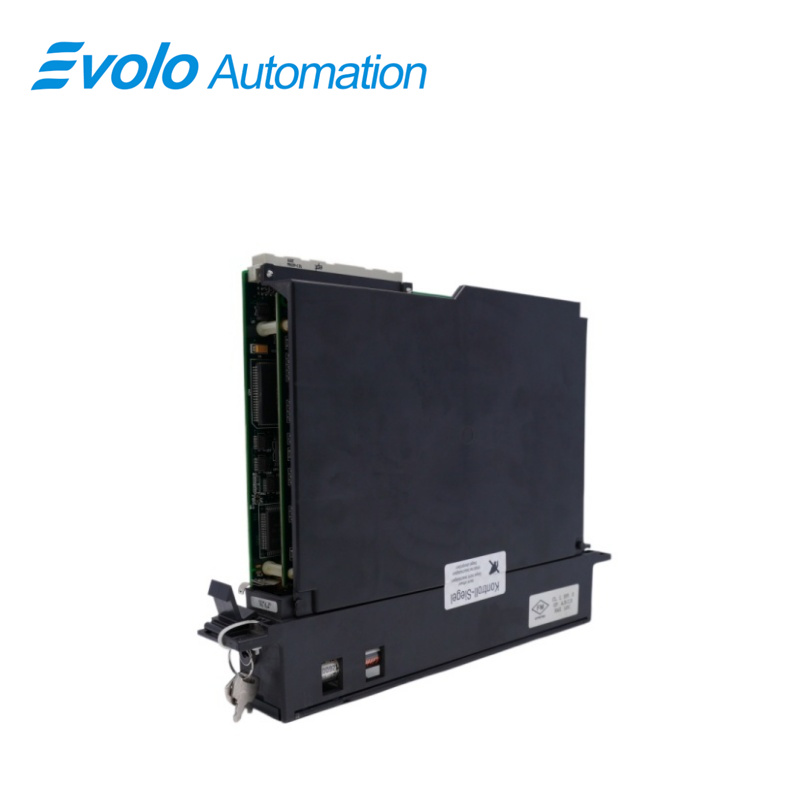

IC697CPX782 CPU-modul

Oversigt

Oprindelsessted:	USA
Mærkenavn:	GE
Modelnummer:	IC697CPX782
Indpakning:	Original ny, fabrikssigel
Leveringstid:	5-7 Dage
Betalingsbetingelser:	T/T
Leveringsevne:	På lager

Specifikationer

Beskrivelse

CPU-modellen IC697CPX782 fremstilles af GE Automation and Controls. Denne CPU har en enkelt slot med tre uafhængige, integrerede serielporte og indeholder 1 MB batteribackuppet CMOS RAM (indbygget i samme slot) samt 256 KB ikke-flygtig brugerflash-hukommelse til brugerdato. Den kan udføre flydende-komma-beregninger og indeholder en 80486DX4-mikroprocessor. IC697CPX782 bruger MS-DOS- eller Windows-baseret programmeringssoftware til styring af maskiner, processer og systemer.

IC697CPX782 har en scanhastighed på 0,4 millisekunder for én boolsk funktion. Driften af denne module har en trepositioners driftstilstandskontakt. Den har softwareadgangskoder, der bruges til at låse program- og konfigurationsdata. Desuden kan data-låsning initieres manuelt ved hjælp af kontakten til hukommelsesbeskyttelse. Syv grønne LED-lamper viser CPU-status på modulets forside.

Anvendelser

Kraft- og energiværker: Bruges til synkron styring af generatoraggregater, netlastfordeling og understationautomatisering.

Store metallurgiske/stålindustrier: Bruges til styring af trillebænkeproduktionslinjer, ovnfyldningssystemer for blastovne og andre anvendelser, der kræver hurtig logisk skiftning.

Olie- og kemiske anlæg: Bruges til styring af kompleks lukket-loop-regulering (PID) af temperatur og tryk i kemiske reaktorer.

Papir- og massefabrikker: Bruges til flerakset synkron drivstyring for at sikre konstant papirtæthed.

Funktioner

Enkeltplads-CPU med tre serielporte

Stiller 1 MB batteribackuppet hukommelse til rådighed i samme slot

Indeholder 256 KB ikke-flygtig brugerflashhukommelse

Understøtter BMA i version 7.92 og senere

Understøtter flydende kommatalberegninger

12.000 indgange og udgange (enhver kombination) samt op til 8.000 analoge I/O

0,4 mikrosekunder pr. boolsk funktion

96 MHz, 80486DX4-mikroprocessor

Understøtter IC66 (kan være IC660 eller IC661) og IC697 I/O

Programmeres via MS-DOS-softwareprodukter eller Windows-baserede softwareprodukter, der kører på Windows 95 eller Windows NT, via Ethernet TCP/IP eller gennem en SNP-port

Konfigurerbar data- og programhukommelse

Batteridrevet kalenderur

Trekants driftstilstandsskifter

Adgangskontrol med adgangskode

Fjernprogrammeringsnøglekontakt til hukommelsesbeskyttelse

Syv status-LED'er

Softwarekonfiguration (ingen DIP-switches eller jumper)

Referencemateriale indeni fordøren

Firmware, der kan opgraderes i systemet

Tre Series Ninety Protocol (SNP Slave)-porte

Funktioner

CPX 782 er en PLC-CPU med én plads, der programmeres og konfigureres ved hjælp af MS-DOS- eller Windows-baseret programmeringssoftware til realtidsstyring af maskiner, processer og materialehåndteringssystemer. Den kommunikerer med I/O- og intelligente tilvalgsmoduler via en rackmonteret bagplade ved hjælp af VME C.1-standardformatet.

Understøttede tilvalgsmoduler omfatter LAN-grænseflademoduler, programmerbare co-processorer, alfanumeriske displayco-processorer, buskontrollere til IC660/IC661 I/O-produkter, kommunikationsmoduler, I/O-linkgrænseflade samt hele IC697-familien af diskrete og analoge I/O-moduler.

Konfiguration

IC697 CPU- og I/O-systemet konfigureres med programmeringssoftware baseret på MS-DOS eller Windows, selvom MS-DOS-softwaren ikke understøtter alle funktioner, såsom Bulk Memory Area (BMA), som kræver Windows-softwareversion 2.2 eller nyere. Se IPI'en, der leveres med denne modul, for detaljer om understøttelse af funktioner i programmeringssoftwaren. Der bruges ingen DIP-afbrydere eller jumper til at konfigurere systemet. CPU'en verificerer den faktiske modul- og rack-konfiguration ved tænding og periodisk under driften. Den faktiske konfiguration skal være identisk med den programmerede konfiguration. Afvigelser rapporteres til CPU-alarmbehandlingsfunktionen for konfigureret fejlrespons. Se den relevante brugervejledning til programmeringssoftwaren for en beskrivelse af konfigurationsfunktionerne.

Ofte stillede spørgsmål

Q: Hvad er en IC697CPX782?
A: IC697CPX782 er en centralprocessor (CPU) fra GE Fanuc 90-70-serien med 96 MHz, 32-bit, flydende komma og 1 MB hukommelse. IC697CPX782 er en PLC-CPU til én plads.

Q: Hvordan udføres konfiguration og programmering på IC697CPX782?
A: Konfiguration og programmering af denne enhed udføres via MS-DOS- eller Windows-baseret programmeringssoftware.

Q: Hvad skal jeg gøre, når jeg tester IC697CPX782?
A: Du skal først tilslutte den. Derefter skal du sikre dig, at den er tilsluttet og kommunikerer.

Q: Hvis den er tilsluttet og kommunikerer, hvad skal jeg så gøre næste?
A: Du skal sætte processoren i køretilladelsestilstand (run mode) og kun nulstille I/O-fejl og processorfejl. Derefter skal du klikke på 'Download and Run'.

Q: Hvis alle 3 LED-lamper er tændt, hvad betyder det så?
A: Det betyder, at processoren faktisk er i køretilladelsestilstand (run mode).

Q: Hvad står LED-lamperne for?
A: Den første LED angiver processoren, den midterste LED angiver køretilladelsestilstanden (run mode), og den nederste LED angiver, om I/O er aktiveret.

Q: Hvad skal jeg gøre med afbryderkontakten (som er placeret under LED-lysdioderne)?
A: Denne afbryderkontakt kan slukke for I/O eller sætte den tilbage i køretilstand, og du bør teste den for at sikre, at den fungerer.

Q: Hvad bruges knappen øverst på processoren til?
A: Denne knap bruges til hukommelsesbeskyttelse. Når du aktiverer den, skal en LED lyse op for at informere dig om, at din hukommelsesbeskyttelsesindstilling virker.

Q: Er der andre tests, jeg bør udføre?
A: Du bør teste alle porte for at sikre, at de fungerer. En LED skal tænde for at informere dig om, at porten kommunikerer/fungerer.

Q: Hvis jeg mener, at der er et problem med min IC697CPX782, hvad skal jeg så gøre?
A: Hvis du mener, at der er et problem, bør du lade den køre igennem natten eller hele weekenden og sikre dig, at den forbliver i køretilstand.
