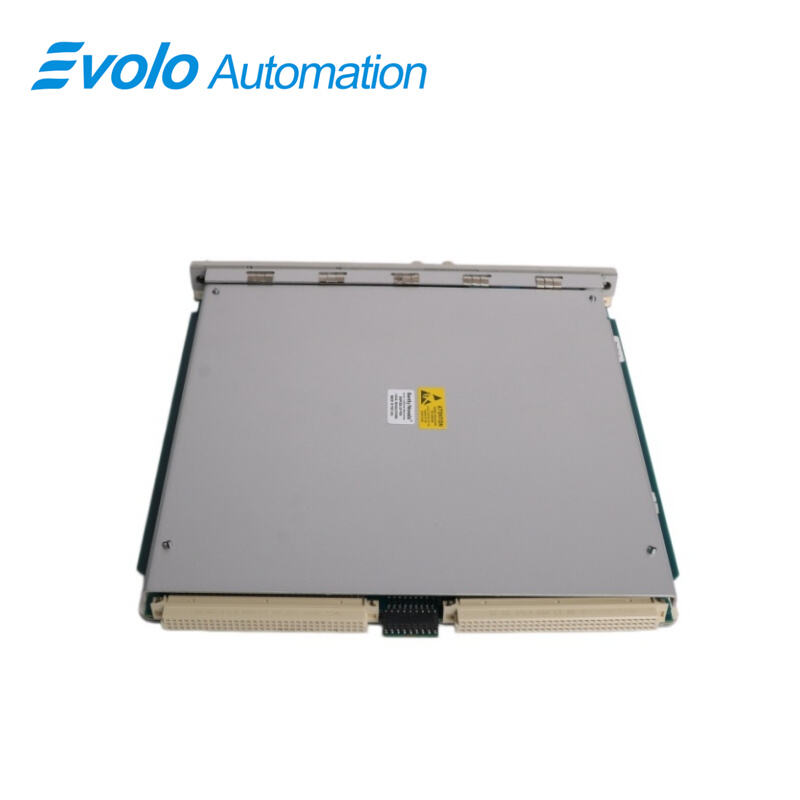

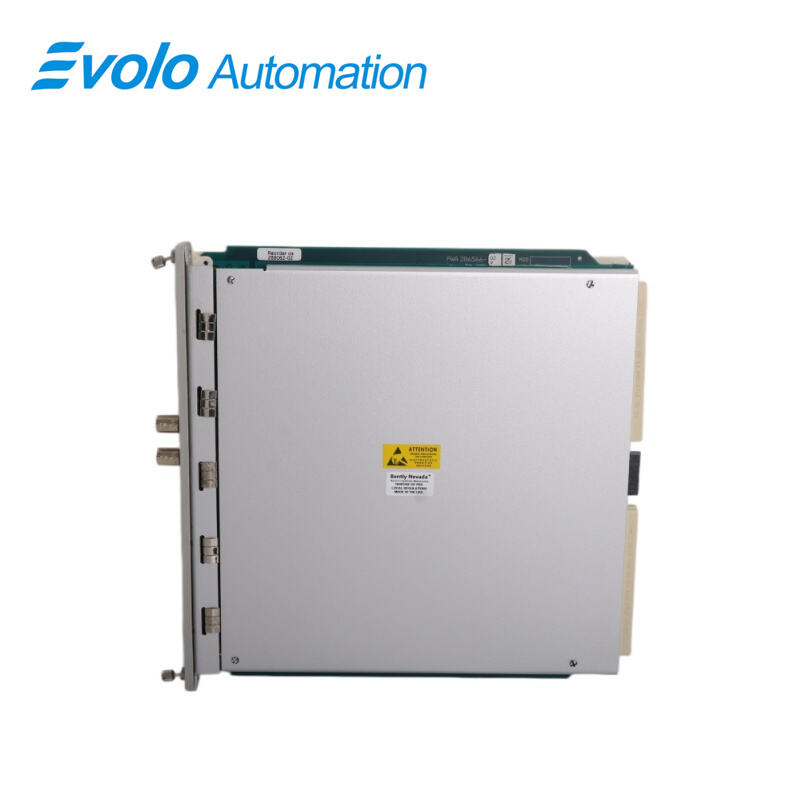

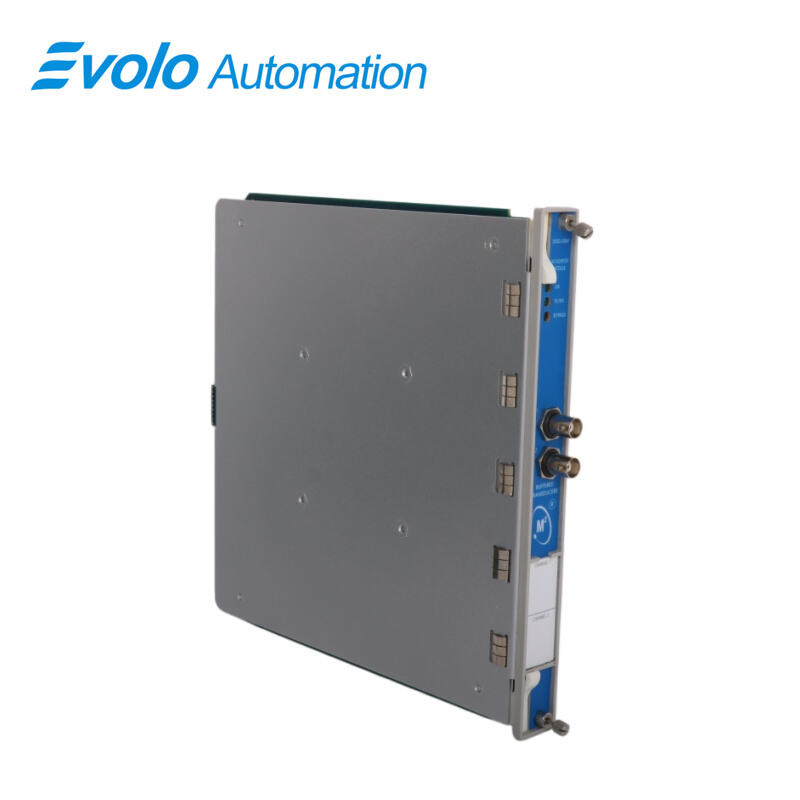

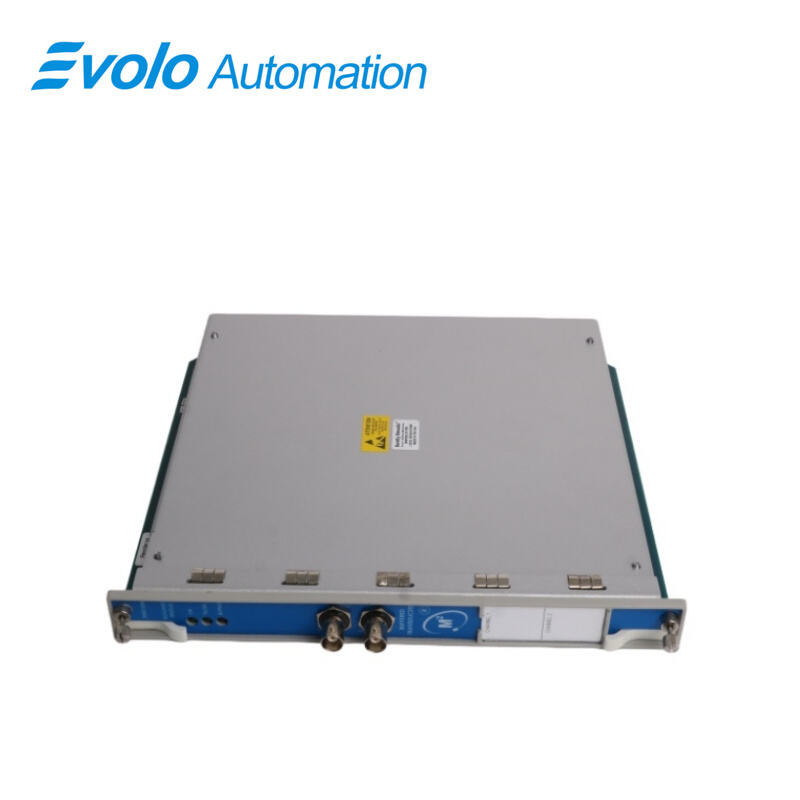

modulo tachimetro 3500/50M 286566-02

Panoramica

Luogo di Origine:	USA
Nome del marchio:	Bentley Nevada
Numero di modello:	3500/50M 286566-02
Dettagli Imballo:	Originale nuovo sigillato in fabbrica
Tempo di Consegna:	5-7 Giorni
Condizioni di pagamento:	T/T
Capacità di fornitura:	Disponibile

Rapido dettaglio

Descrizione

Il modulo tachimetro 3500/50M 286566-02 proveniente da Bently Nevada è un modulo di monitoraggio della velocità a doppio canale per sistemi di automazione rack 3500. Il modulo tachimetro 3500/50M 286566-02 accetta fino a due ingressi da sonda di prossimità o da pick-up magnetico compresi nell’intervallo da +10,0 V a −24,0 V, con impedenza di ingresso standard di 20 kΩ (40 kΩ per configurazioni TMR). Calcola la velocità dell’albero, l’accelerazione del rotore, la rotazione inversa e la velocità zero, confrontando quindi i valori con le soglie di allarme configurate.

Il modulo tachimetro 3500/50M 286566-02 fornisce uscite indipendenti 4–20 mA proporzionali al numero di giri al minuto (rpm) o ai giri al minuto al minuto (rpm/min), supportando un carico da 0 a 600 Ω e una tensione di compliance da 0 a +12 Vcc. La risoluzione raggiunge 0,3662 µA per bit con un errore di ±0,25% alla temperatura ambiente. Con un’alimentazione di 24 Vcc e 40 mA per canale per l’alimentazione del trasduttore e un consumo di potenza di 5,8 W, il modulo tachimetro 3500/50M 286566-02 supporta la connessione diretta dei sensori. Il modulo tachimetro 3500/50M 286566-02 viene aggiornato ogni 100 ms e occupa uno slot intero di altezza su rack per pannelli di automazione industriale.

Applicazioni

Rilevamento della sovraelongazione della turbina e attivazione dell’arresto d’emergenza
Il modulo tachimetro 3500/50M 286566-02 misura la velocità dell’albero da sonde di prossimità o da pickup magnetici, con un intervallo di ingresso da +10,0 V a −24,0 V e un’impedenza di 20 kΩ. Confronta i giri al minuto (rpm) in tempo reale con i valori di allarme programmati. Con una frequenza di aggiornamento di 100 ms, il modulo tachimetro 3500/50M 286566-02 attiva gli allarmi quando la velocità della turbina supera le soglie impostate, consentendo l’attivazione immediata dell’arresto d’emergenza nei sistemi a turbina a vapore o a gas.

Monitoraggio dell’accelerazione del compressore durante l’avviamento
Utilizzando ingressi a doppio canale, il modulo tachimetro 3500/50M 286566-02 calcola l’accelerazione del rotore. Il modulo rileva le variazioni di velocità durante la rampa di avviamento del compressore, da zero fino ai giri nominali, consentendo agli operatori di monitorare i picchi di accelerazione. L’alimentazione per trasduttori di 24 Vcc, 40 mA per canale garantisce l’alimentazione diretta dei sensori senza necessità di moduli aggiuntivi.

Notifica di velocità zero per le procedure di manutenzione
Il modulo tachimetro 3500/50M 286566-02 fornisce la verifica della velocità zero inviando un segnale di 4 mA attraverso la propria uscita indipendente 4–20 mA quando il numero di giri al minuto (rpm) scende a zero. Gli operatori utilizzano questo segnale per confermare che l'albero si sia arrestato prima di eseguire interventi di manutenzione o procedure di blocco (lockout).

Specifiche

Vantaggio competitivo

Basso consumo di potenza per un utilizzo efficiente degli armadi rack
Consuma soltanto 5,8 W in condizioni tipiche, il modulo tachimetro 3500/50M 286566-02 riduce il prelievo di potenza negli armadi rack 3500 multi-modulo, supportando un uso energetico efficiente pur monitorando contemporaneamente più macchine.

Uscita indipendente 4–20 mA per canale con supporto del carico
Ogni canale del modulo tachimetro 3500/50M 286566-02 fornisce un segnale 4–20 mA proporzionale ai giri al minuto (rpm) o ai giri al minuto/minuto (rpm/min). Le uscite supportano un carico da 0 a 600 Ω con una tensione di compliance da 0 a +12 Vcc e un’accuratezza di ±0,25% alla temperatura ambiente, consentendo un’integrazione precisa nei sistemi PLC o DCS.

Collegamento diretto a due sensori senza alimentazione esterna
Il modulo tachimetro 3500/50M 286566-02 alimenta direttamente due trasduttori di prossimità o magnetici utilizzando 24 Vcc a 40 mA per canale, eliminando la necessità di moduli di alimentazione separati e semplificando il cablaggio negli armadi di automazione.

Aggiornamento rapido in 100 ms per l’attivazione in tempo reale degli allarmi
Il modulo tachimetro 3500/50M 286566-02 aggiorna ogni 100 ms la velocità, l'accelerazione e i calcoli della direzione, garantendo un rilevamento rapido di superamento della velocità massima, picchi di accelerazione o rotazione inversa, consentendo risposte immediate di allarme e di controllo.
