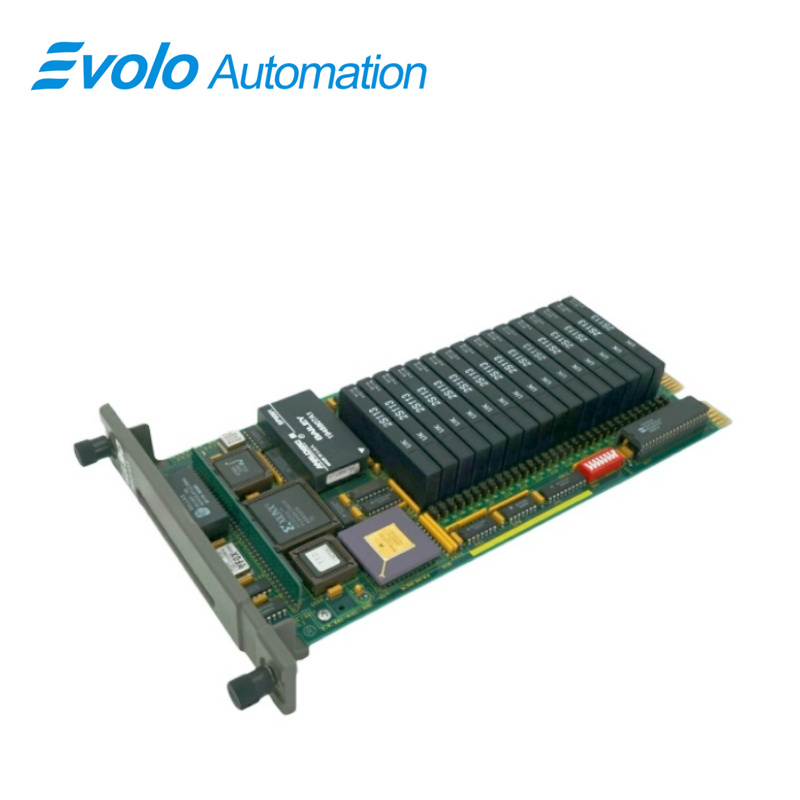

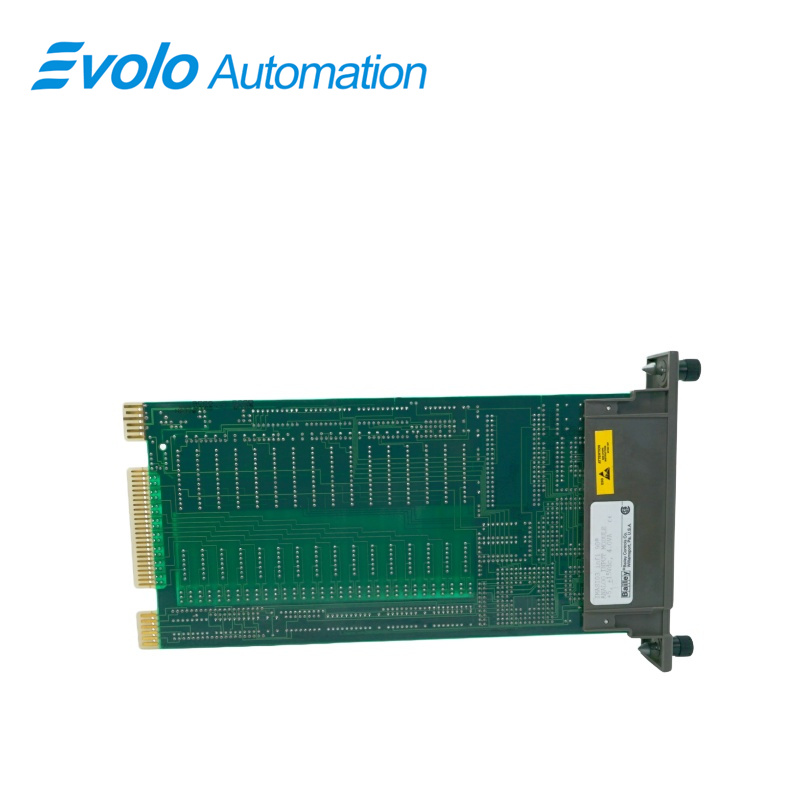

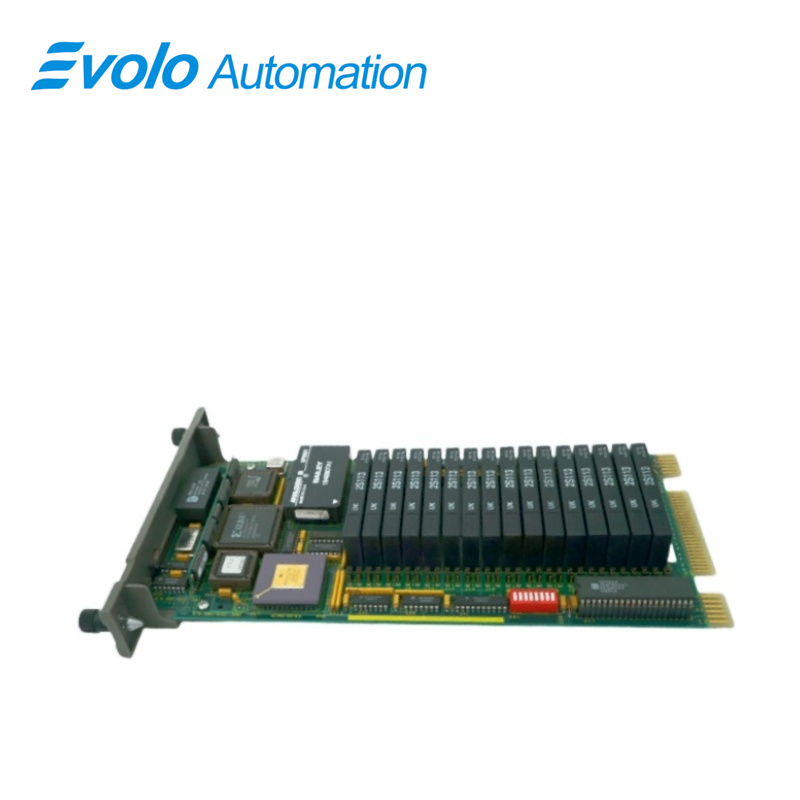

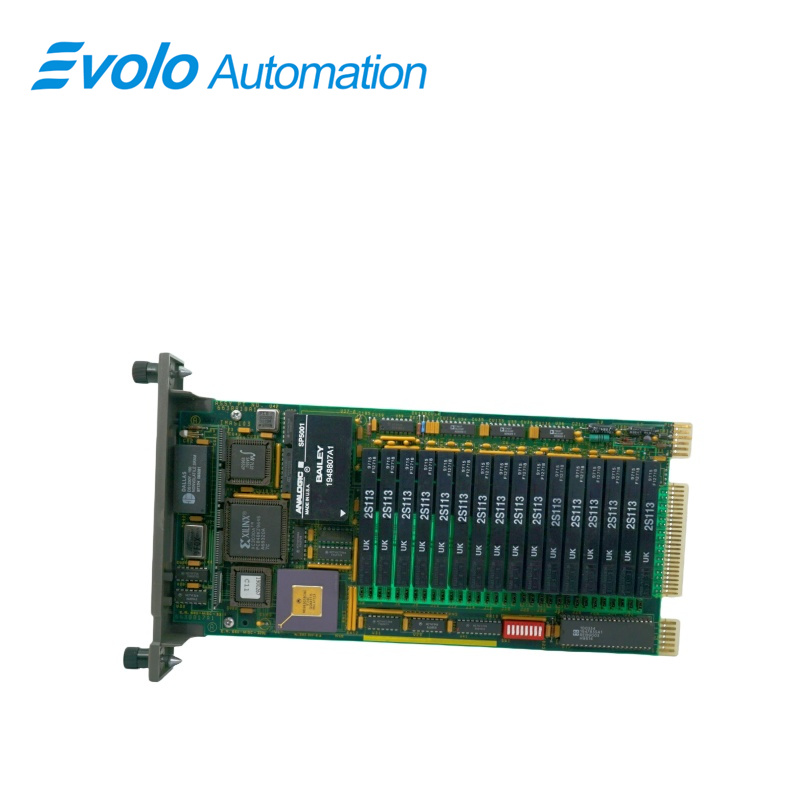

Module esclave d'entrée analogique Bailey IMASI03

Aperçu

Lieu d'origine :	Suède
Nom de marque :	ABB
Numéro de modèle :	IMASI03
Détails d'emballage :	Neuf, scellé en usine
Délai de livraison :	5-7 jours
Conditions de paiement :	T/T
Capacité d'approvisionnement :	En stock

Spécifications

Description

Le module esclave d'entrée analogique universel (IMASI03) assure l’interface entre les entrées terrain et le module processeur multifonction. L’IMASI03 fournit 16 signaux de processus distincts provenant du terrain au système de gestion de processus INFI 90®. Ces entrées analogiques sont utilisées par le module processeur multifonction (MFP) pour surveiller et commander un processus. Les modules esclaves d’entrée analogique universels offrent une interface isolée pour thermocouples, signaux en millivolts, résistances de température (RTD) et signaux analogiques à haut niveau destinée au module processeur multifonction, avec une résolution variable de conversion analogique-numérique allant jusqu’à un maximum de 24 bits. Cette instruction décrit les fonctionnalités, les caractéristiques techniques et le fonctionnement du module esclave. Elle détaille les procédures de configuration et d’installation d’un module IMASI03, et explique les indicateurs d’état qui facilitent les essais et le diagnostic du système. Les ingénieurs systèmes ou les techniciens utilisant l’IMASI03 doivent lire et bien comprendre cette instruction avant d’installer et d’exploiter le module esclave. Par ailleurs, une connaissance approfondie du système INFI 90 est utile à l’utilisateur.

Applications

Installations de production d'énergie thermique : Déployées dans les systèmes de commande des chaudières et des turbines pour acquérir des signaux analogiques de température, de pression et de débit provenant de composants critiques de l'installation. Le module ABB IMASI03 fournit des données en temps réel précises pour la régulation de la charge, la surveillance de la température et les verrouillages de sécurité, assurant ainsi un fonctionnement efficace et conforme des centrales électriques.

Raffinage et traitement du pétrole et du gaz : Utilisées dans les colonnes de distillation, les unités réacteurs et les systèmes de surveillance des pipelines afin de capturer les entrées analogiques provenant des transmetteurs de température, des manomètres et des débitmètres. Ses capacités robustes d’isolation et de conditionnement du signal préservent l’intégrité des données dans les environnements exigeants et fortement perturbés des raffineries, garantissant un traitement sûr et efficace des hydrocarbures.

Usines de traitement chimique : Intégrées dans des systèmes de commande de procédés continus pour surveiller les niveaux de pH, les températures de réaction et les débits liquides sur les lignes de production par lots et en continu. La prise en charge d’entrées universelles et la haute précision du module permettent une régulation précise du procédé, réduisant au minimum les pertes de produit et garantissant le respect des spécifications strictes de fabrication chimique.

Diagnostic

1. Diagnostics exécutés lors de la réinitialisation

L’IMASI03 effectue des tests intégrés à la mise sous tension et lors de la réinitialisation afin de vérifier le fonctionnement du module. Ces tests comprennent :

• Vérification de la somme de contrôle PROM.

• Vérification de la somme de contrôle NVRAM.

• Vérification de la DPRAM/SRAM.

• Tests de l’ensemble d’instructions du processeur.

• Test de la minuterie.

2. Diagnostics exécutés pendant le fonctionnement normal

Pendant le fonctionnement normal, l'IMASI03 vérifie la somme de contrôle de la PROM et de la mémoire RAM non volatile. Des temporisateurs surveillants protègent contre une défaillance du convertisseur A/N, qui entraînerait l’arrêt de la numérisation des entrées. Les circuits d’entrée sont surveillés afin de détecter les circuits ouverts. Toutes les erreurs sont signalées au module maître MFP via l’état du module esclave. Certaines défaillances détectées par ces diagnostics peuvent entraîner l’arrêt du module esclave.

Avantage concurrentiel

Compatibilité multi-signal : prend en charge les entrées thermocouple, RTD, millivolt, tension et 4-20 mA sur un seul module, éliminant ainsi le besoin de plusieurs cartes d’E/S dédiées et simplifiant la conception matérielle du système. Cette souplesse réduit les coûts de stockage et facilite les mises à niveau des installations INFI 90 existantes, garantissant ainsi une adaptabilité aux exigences évolutives de mesure des procédés.

Conversion programmable haute résolution : offre une résolution A/N réglable de 16 à 24 bits afin d’optimiser la précision des mesures et la vitesse de conversion, garantissant ainsi une exactitude inégalée dans le secteur pour les variables critiques des procédés. Cette capacité haute résolution réduit au minimum les erreurs de mesure, ce qui permet un contrôle précis des procédés et assure la conformité aux normes industrielles de qualité et réglementaires.

Isolation des voies et détection des défauts : l’isolation électrique complète entre voies empêche les boucles de masse et les interférences de signal, tandis que la détection intégrée des entrées ouvertes alerte les opérateurs en cas de câblage champ déconnecté ou de capteur défectueux. Cette fonctionnalité améliore la disponibilité du système en permettant un dépannage rapide et en réduisant les arrêts imprévus dus à des défauts de signal non détectés.

Étalonnage automatique et compensation de la dérive : effectue un auto-étalonnage en cours de fonctionnement pour contrer le vieillissement des composants et la dérive thermique, éliminant ainsi les tâches d’étalonnage manuel et assurant une stabilité de mesure à long terme. Cela réduit la charge de maintenance et garantit des performances constantes dans des conditions industrielles variables.

FAQ

Question : Quelles sont les fonctions principales de l’ABB IMASI03 ?

Réponse : L’ABB IMASI03 conditionne, isole et convertit jusqu’à 16 signaux analogiques provenant du terrain en données numériques destinées au processeur multifonction INFI 90 DCS, prend en charge divers types d’entrées et permet une surveillance et une commande précises et fiables des variables de processus.

Question : L’ABB IMASI03 est-il compatible avec les systèmes INFI 90 DCS existants ?

Réponse : Oui, l’IMASI03 est entièrement rétrocompatible avec les systèmes standard ABB Bailey INFI 90, s’intègre sans heurts aux modules MFP (IMMFP01/02/03) via le bus d’expansion esclave et s’installe dans les armoires de montage standard INFI 90 sans nécessiter de modification du système.

Question : Le IMASI03 nécessite-t-il une étalonnage manuel continu ?

Réponse : Non, l’ABB IMASI03 est doté d’un étalonnage automatique embarqué et d’une compensation de la dérive, éliminant ainsi l’étalonnage manuel systématique et préservant la précision des mesures tout au long de sa durée de vie opérationnelle.
