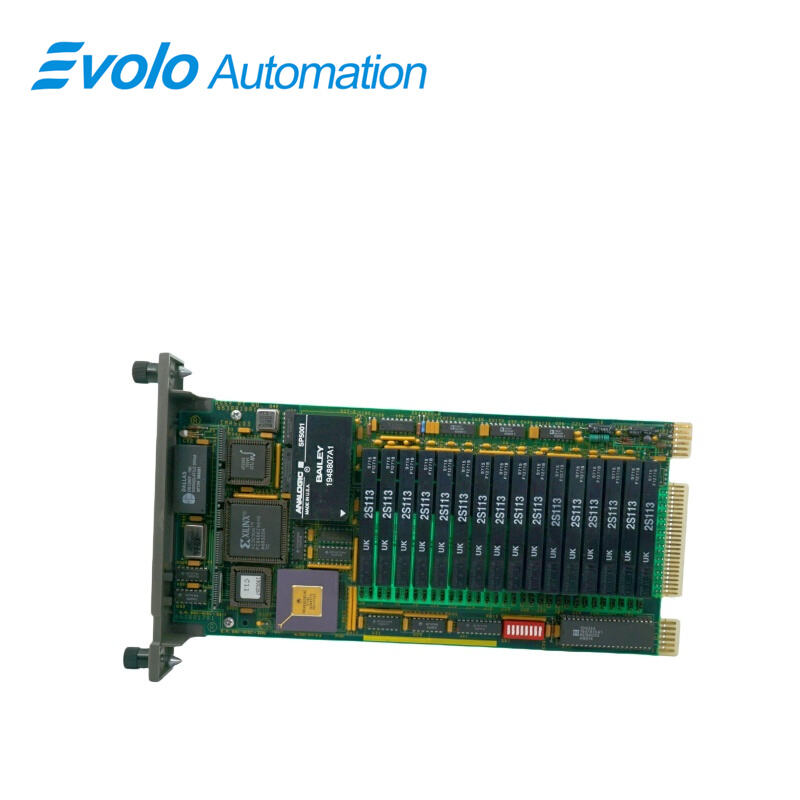

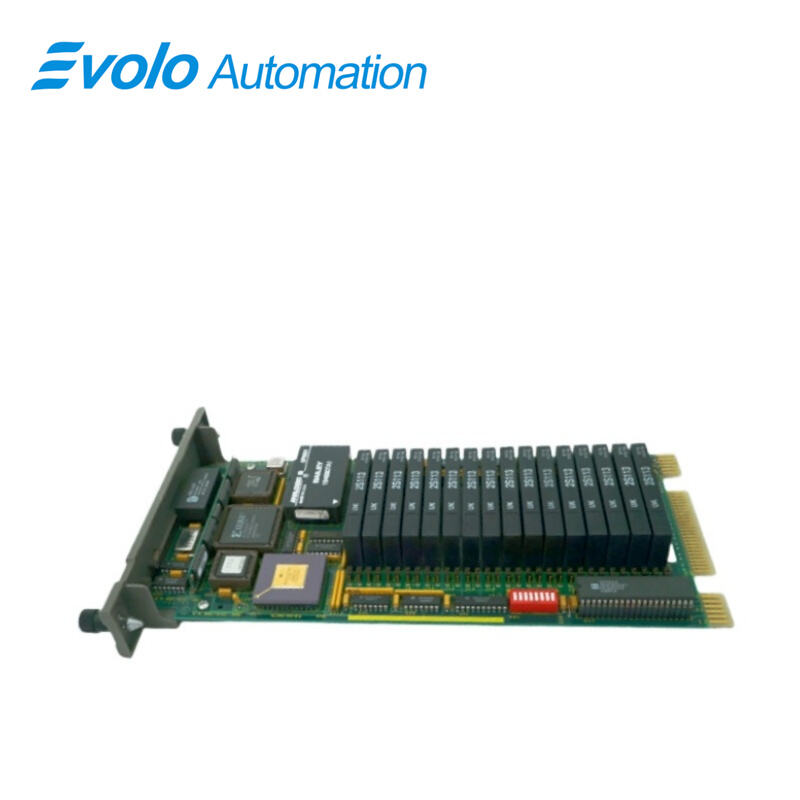

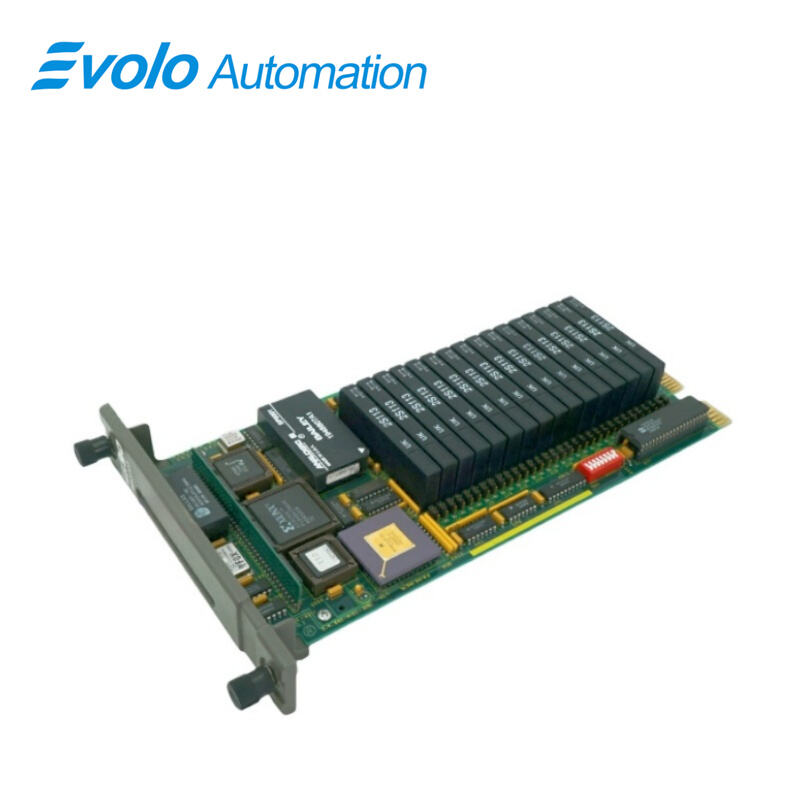

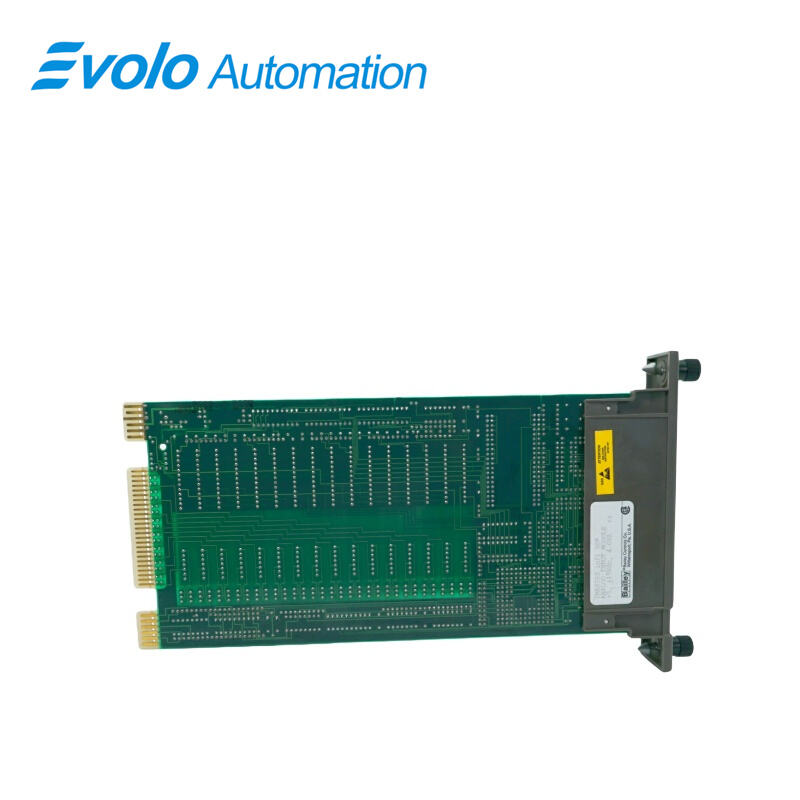

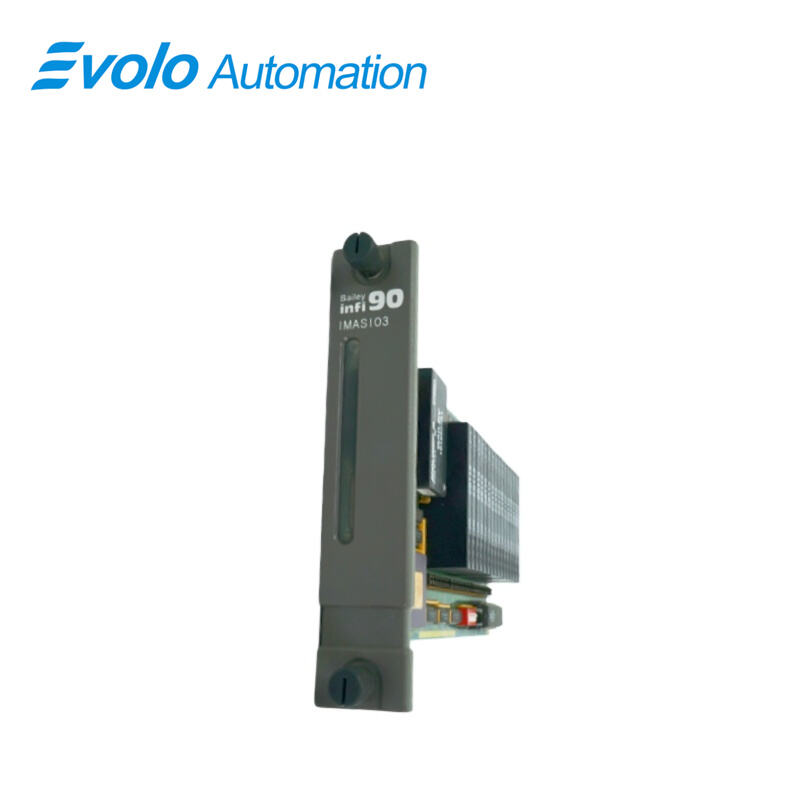

IMASI03 Bailey Անալոգային մուտքի ստրայկ մոդուլ

IMASI03 Bailey Անալոգային մուտքի ստրայկ մոդուլ

Ամփոփում
Սպեցիֆիկացիաներ
Նկարագրություն
Կիրառումներ
Ախտորոշում
Մրցակցային առավելություն
Հաճախադեպ տրվող հարցեր
Առաջարկվող արտադրանքներ

Ամփոփում

Ծագման վայր:	Շվեդիա
Անունը՝	ABB
Մոդելի համարը՝	IMASI03
Պատվիրման մանրամասները.	Ընդօրինակ նոր, գործարանային կնքված
Առաքման ժամանակ:	5-7 օր
Վճարման պայմանները.	T/T
Մատակարարման կարողություն:	Պահեստում

Սպեցիֆիկացիաներ

Պարամետր	Արժեք
Մոդել	IMASI03
Նկարագրություն	Համընդհանուր անալոգային մուտքի ստրայկ մոդուլ
Չափս	3,6×31×17,7 սմ
Քաշ	0.64 կգ
Էլեկտրաէներգիայի սպառում	+5 Վ մշտահոսանք. 300 մԱ սովորական, 450 մԱ առավելագույն; +15 Վ մշտահոսանք. 130 մԱ սովորական, 150 մԱ առավելագույն; -15 Վ մշտահոսանք. 35 մԱ սովորական, 50 մԱ առավելագույն
Անալոգային մուտքի առաջին ականջներ	16 անկախ կարգավորվող առաջին ականջներ
Թերմոզույգերի տեսակներ	E, J, K, L, N (14 AWG), N (28 AWG), R, S, T, U տեսակներ; չինական E և S տեսակներ
RTD տիպեր	100 Օմ պլատինե (ԱՄՆ լաբորատորիայի, ԱՄՆ արդյունաբերական, եվրոպական), 120 Օմ նիկել, 10 Օմ պղինձ, չինական 53 Օմ պղինձ
Միլիվոլտային մուտքի շրջանակ	-100 մՎ–ից +100 մՎ, 0–ից 100 մՎ
Բարձր մակարդակի լարման մուտք	1–5 Վ հաստատուն հոսանք, 0–5 Վ հաստատուն հոսանք, 0–10 Վ հաստատուն հոսանք, -10 Վ հաստատուն հոսանք–ից +10 Վ հաստատուն հոսանք (օգտագործողի կողմից կարգավորելի շրջանակում)
Հոսանքի մուտք	4–20 մԱ (համակարգի կամ արտաքին սնմամբ)
Բարձր մակարդակի լարման ճշգրտություն	4–20 մԱ մուտքերի համար ավելացնել 0.025%-ը; պայմաններ՝ 25°C, նոմինալ սնում, զրոյական հաղորդալարի դիմադրություն, FSR = 20 Վ
Լավագույն մակարդակի լապտակի ճշգրտություն	Պայմաններ՝ 25°C, նոմինալ սնուցում, զրոյական հաղորդալարի դիմադրություն, FSR = 200 մՎ
Դիմադրության ճշգրտություն	Պայմաններ՝ 25°C, նոմինալ սնուցում, զրոյական հաղորդալարի դիմադրություն, FSR = 500 Օմ
Սառը միացման ճշգրտություն	±0.5°C
Ծրագրային գծային մուտքի ճշգրտություն	±0.1°C
Ջերմաստիճանի ազդեցություն	±0.003 % FSR-ի մեկ աստիճանի վրա (0–70°C մեծագույն)
Սնուցման աղբյուրի ազդեցություն	±0.003 % FSR-ի մեկ վոլտի վրա (±15 Վ սնուցման միջակայք)
Մուտքային համակարգի հաստատվելու ժամանակ	0.5 վրկ՝ լրիվ մասշտաբի քայլային փոփոխությունից հետո՝ 1 %-ի սխալով
Մուտքային իմպեդանս	≥10 ՄՕմ
Աշխատանքային ջերմաստիճան	0 մինչև 70°C (32 մինչև 158°F)
Համեմատական խոնավություն	5–95 %՝ մինչև 55 °C; 5–45 %՝ 70 °C-ում (առանց խտացման)

Նկարագրություն

Համընդհանուր անալոգային մուտքի ստորակետային մոդուլը (IMASI03) միացնում է դաշտի մուտքերը բազմաֆունկցիոնալ պրոցեսորային մոդուլին: IMASI03-ը մատակարարում է 16 առանձին պրոցեսային դաշտային սիգնալներ INFI 90® Պրոցեսի կառավարման համակարգին: Այս անալոգային մուտքերը օգտագործվում են Բազմաֆունկցիոնալ պրոցեսորային մոդուլի (MFP) կողմից պրոցեսի մոնիտորինգի և կառավարման համար: Համընդհանուր անալոգային մուտքի ստորակետային մոդուլները ապահովում են մեկուսացված թերմոզույգ, միլիվոլտ, RTD և բարձր մակարդակի անալոգային սիգնալների միջերես բազմաֆունկցիոնալ պրոցեսորային մոդուլի համար՝ փոփոխական անալոգային-թվային փոխակերպման լուծաչափով՝ մինչև 24 բիթ առավելագույն արժեքով: Այս հրահանգը բացատրում է ստորակետային մոդուլի հատկությունները, սպեցիֆիկացիան և գործողությունը: Այն մանրամասնորեն նկարագրում է IMASI03 մոդուլի կարգավորման և տեղադրման ընթացակարգերը և բացատրում է համակարգի փորձարկման և ախտորոշման ժամանակ օգտակար ստատուսային ցուցիչները: IMASI03-ը օգտագործող համակարգային ինժեներները կամ տեխնիկները պետք է կարդան և հասկանան այս հրահանգը՝ ստորակետային մոդուլը տեղադրելու և շահագործելուց առաջ: Ավելին, օգտագործողի համար օգտակար է նաև INFI 90 համակարգի լիարժեք հասկացությունը:

Կիրառումներ

Ջերմային էլեկտրակայաններ. Օգտագործվում են թեփանային և տուրբինային վերահսկման համակարգերում՝ կայանի կրիտիկական մասերից ստանալու ջերմաստիճանի, ճնշման և հոսքի անալոգային սիգնալների համար: ABB IMASI03-ը տրամադրում է ճշգրիտ իրական ժամանակի տվյալներ բեռնվածության կարգավորման, ջերմաստիճանի վերահսկման և անվտանգության միջոցառումների համար, ապահովելով էլեկտրակայանի արդյունավետ և ստանդարտներին համապատասխան շահագործում:

Նավթի և գազի վերամշակման ու մշակման ձեռնարկություններ. Օգտագործվում են թույլատրման սյուներում, ռեակտորային միավորներում և գազամղումային մայրուղիների վերահսկման համակարգերում՝ ջերմաստիճանի փոխակերպիչներից, ճնշման ցուցիչներից և հոսքի չափիչներից անալոգային մուտքային սիգնալներ ստանալու համար: Այն ունի համապատասխան իզոլյացիա և սիգնալի մշակման հնարավորություններ, որոնք պահպանում են տվյալների ամբողջականությունը ծայրաստիճան դժվարին և բարձր միջամտության ենթակա վերամշակման միջավայրում, ապահովելով անվտանգ և արդյունավետ հիդրուտանյակների մշակում:

Քիմիական մշակման գործարաններ. Ինտեգրված է անընդհատ գործընթացի վերահսկման համակարգերում՝ pH մակարդակի, ռեակցիայի ջերմաստիճանի և հեղուկի հոսքի արագության վերահսկման համար խմբային և անընդհատ արտադրական գծերում: Մոդուլի համընդհանուր մուտքի աջակցումը և բարձր ճշգրտությունը հնարավորություն են տալիս ճշգրիտ գործընթացի կարգավորում, նվազեցնելով արտադրանքի պակասեցումը և ապահովելով խիստ քիմիական արտադրության սահմանափակումների կատարումը:

Ախտորոշում

1. Ախտորոշման ստուգումներ վերագործարկման ժամանակ

IMASI03-ը կատարում է ներդրված ստուգումներ մատակարարման միացման և վերագործարկման ժամանակ՝ մոդուլի աշխատանքը ստուգելու համար: Այդ ստուգումները ներառում են.

• PROM-ի ստուգման գումարի ստուգում:

• NVRAM-ի ստուգման գումարի ստուգում:

• DPRAM/SRAM-ի ստուգում:

• Պրոցեսորի հրահանգների հավաքածուի ստուգումներ:

• Տայմերի ստուգում:

2. Ախտորոշման ստուգումներ սովորական շահագործման ընթացքում

Սովորական շահագործման ընթացքում IMASI03-ը ստուգում է PROM-ի և ոչ վառվող RAM-ի ստուգման գումարը: Դիտարկման ժամացույցները պաշտպանում են A/D փոխակերպիչի աշխատանքի վարակման դեմ, որը կարող է դադարեցնել մուտքային սկանավորումը: Մուտքային շղթաները մշտադիտարկվում են բաց շղթաների հայտնաբերման համար: Ցանկացած սխալ զեկուցվում է վերահսկիչ MFP-ին՝ միջոցով ստացիոնար մոդուլի ստատուսի: Այս ախտորոշման միջոցով հայտնաբերված որոշակի ավարիաներ կարող են հանգեցնել ստացիոնար մոդուլի աշխատանքի դադարեցման:

Մրցակցային առավելություն

Բազմասիգնալային համատեղելիություն. Աջակցում է թերմոզույգերի, RTD-ների, միլիվոլտերի, լարման և 4–20 մԱ մուտքային ազդանշանների մշակմանը մեկ մոդուլում, ինչը վերացնում է մի քանի հատուկ I/O քարտերի անհրաժեշտությունը և պարզեցնում է համակարգի սարքավորման նախագծումը: Այս ճկունությունը նվազեցնում է պաշարների վարման ծախսերը և հեշտացնում է արդեն գոյություն ունեցող INFI 90 համակարգերի վերակառուցումը, ապահովելով համապատասխանությունը ընթացիկ գործընթացների չափման պահանջների զարգացմանը:

Բարձր լուծաչափությամբ ծրագրավորելի փոխակերպում. Առաջարկում է 16–24 բիթանոց հարմարեցվող A/D լուծաչափություն՝ հավասարակշռելու չափման ճշգրտությունը և փոխակերպման արագությունը, ինչը ապահովում է արդյունաբերական ոլորտում առաջատար ճշգրտություն կրիտիկական գործընթացային փոփոխականների համար: Բարձր լուծաչափության հնարավորությունը նվազեցնում է չափման սխալները՝ աջակցելով ճշգրիտ գործընթացային կառավարմանը և համապատասխանությանը արդյունաբերական որակի և կարգավորող ստանդարտներին:

Կանալների իզոլյացիա և սխալների հայտնաբերում. Լրիվ կանալ-կանալ էլեկտրական իզոլյացիան կանխում է հողաշուրջանակների և սիգնալների միջև միջամտությունների առաջացումը, իսկ ներդրված բաց մուտքի հայտնաբերման համակարգը զգուշացնում է օպերատորներին դաշտային միացումների անջատման կամ սենսորների սխալի մասին: Այս հնարավորությունը բարձրացնում է համակարգի աշխատաժամանակը՝ թույլ տալով արագ խնդրի լուծում և նվազեցնելով անսպասելի կանգավարումները՝ սիգնալների սխալների չհայտնաբերման պատճառով:

Ինքնակալիբրման և շեղման հատուցման համակարգ. Կատարում է ինքնակալիբրում շահագործման ընթացքում՝ վերացնելու համար բաղադրիչների առաջացած այրվածքը և ջերմաստիճանի շեղումը, ինչը վերացնում է ձեռքով կատարվող կալիբրման աշխատանքները և ապահովում երկարաժամկետ չափումների կայունությունը: Սա նվազեցնում է սպասարկման աշխատանքների ծավալը և ապահովում է համապատասխան արդյունքներ արդյունաբերական շահագործման փոփոխական պայմաններում:

Հաճախադեպ տրվող հարցեր

Հարց՝ Ի՞նչ են ABB IMASI03-ի հիմնական ֆունկցիաները:

Պատասխան՝ ABB IMASI03-ը մշակում է, մեկուսացնում է և վերափոխում է մինչև 16 անալոգային դաշտային սիգնալներ թվային տվյալների՝ նախատեսված INFI 90 DCS բազմաֆունկցիոնալ պրոցեսորի համար, աջակցելով տարբեր մուտքային տիպերի և հնարավորություն տալով ճշգրիտ ու հուսալի գործընթացային փոփոխականների մոնիտորինգի ու կառավարման:

Հարց՝ Արդյո՞ք ABB IMASI03-ը համատեղելի է գոյություն ունեցող INFI 90 DCS համակարգերի հետ:

Պատասխան՝ Այո, IMASI03-ը ամբողջությամբ համատեղելի է ստանդարտ ABB Bailey INFI 90 համակարգերի հետ, անխաթար ինտեգրվում է MFP մոդուլների (IMMFP01/02/03) հետ՝ օգտագործելով ստրայկ ընդարձակման բասը, և տեղադրվում է ստանդարտ INFI 90 մոնտաժային ռակերում՝ առանց համակարգի փոփոխության:

Հարց՝ Արդյոք IMASI03-ը պահանջում է շարունակական ձեռքով կատարվող կալիբրում՞

Պատասխան՝ Ոչ, ABB IMASI03-ը սարքավորված է ինքնաշխատ ներքին կալիբրումով և շեղման համակշռմամբ, որը վերացնում է սովորական ձեռքով կատարվող կալիբրումը և ապահովում է չափումների ճշգրտությունը սարքի ամբողջ շահագործման ժամանակ:
