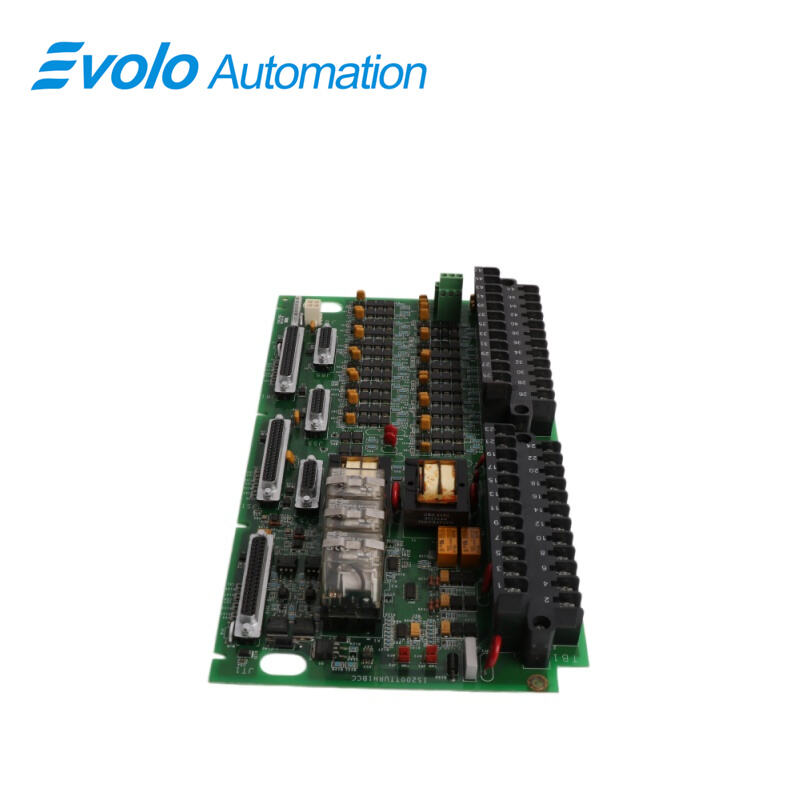

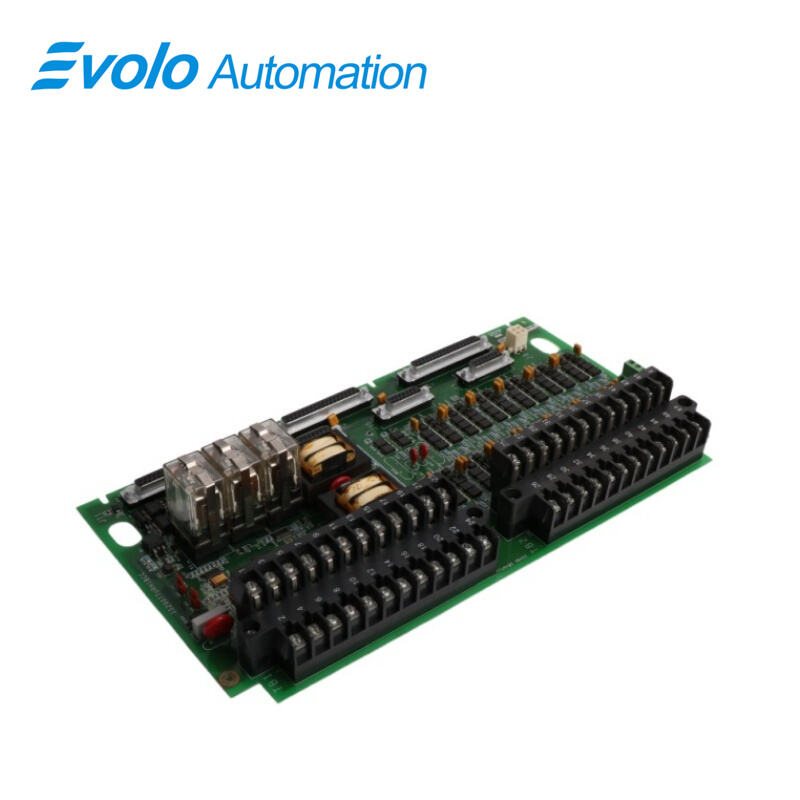

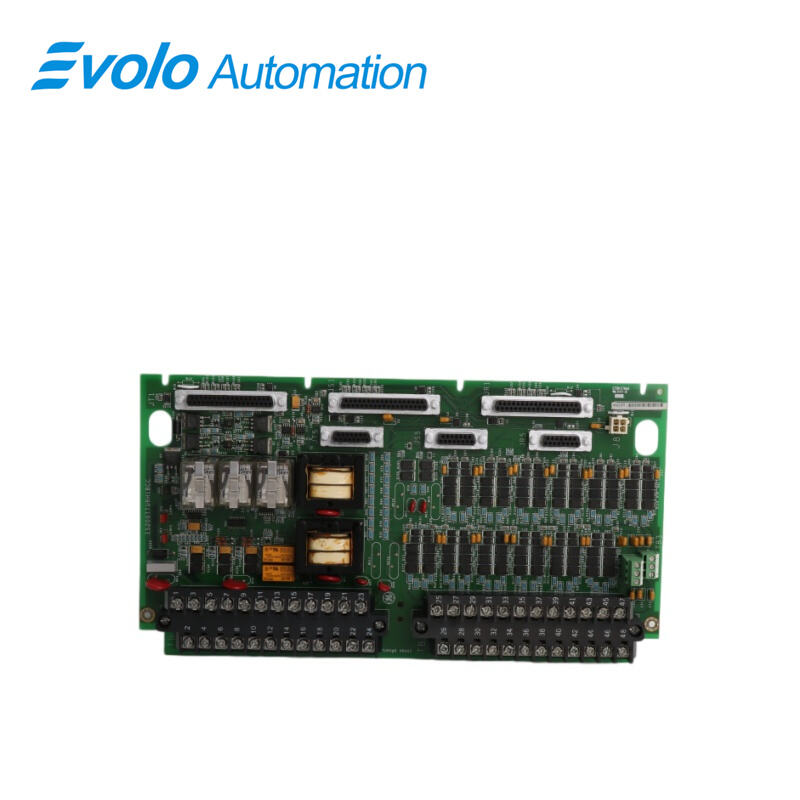

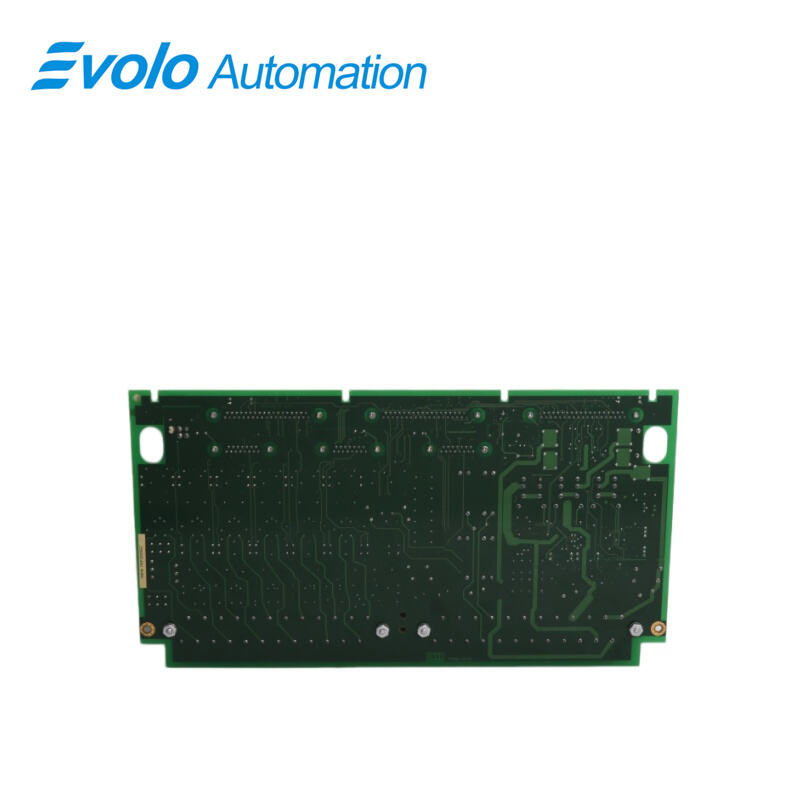

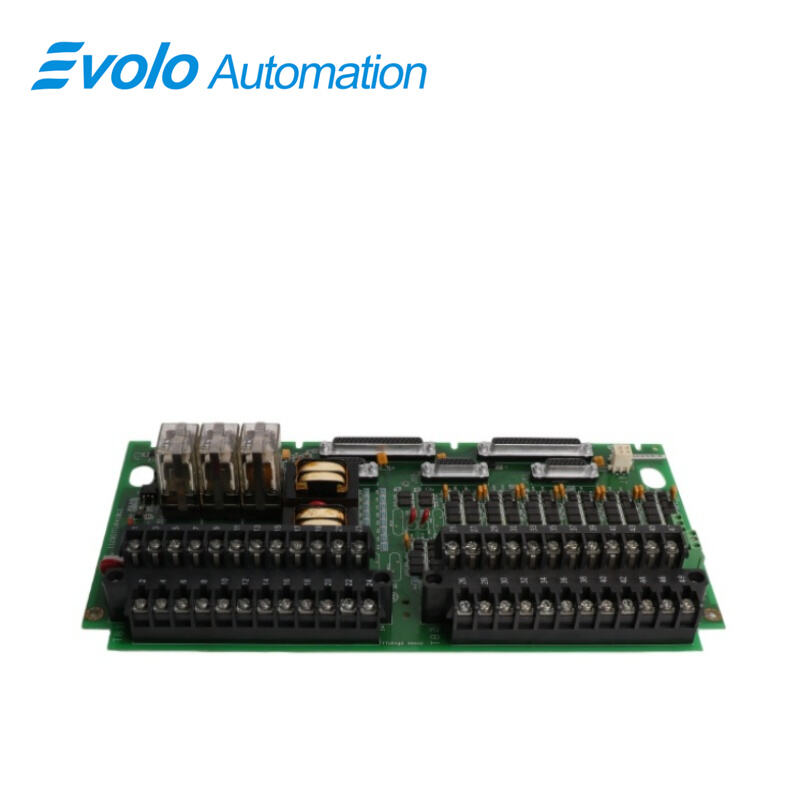

برد ورودی حفاظت توربین IS200TTURH1B، تولیدکنندگان، تأمین‌کنندگان و کارخانه‌های برد ورودی حفاظت توربین IS200TTURH1B در چین

مرور کلی

محل اصل:	ایالات متحده آمریکا
نام تجاری:	Ge
شماره مدل:	IS200TTURH1B
جزئیات بسته‌بندی:	نو اصلی، دربسته‌بندی کارخانه
زمان تحویل:	5 تا 7 روز
شرایط پرداخت:	T/T
توانایی تأمین:	در انبار

مشخصات

شماره قطعه:	IS200TTURH1B
سازنده:	جنرال الکتریک
کشور مبدا:	ایالات متحده آمریکا
عملکرد:	برد ورودی حفاظت توربین
سری:	مارک ششم
تعداد ورودی‌ها:	12
تعداد خروجی ها:	۵ آمپر در ۱۲۵ ولت جریان مستقیم
دمای عملیاتی:	۳۰- تا ۶۵ درجه سانتی‌گراد
ولتاژ منبع برق:	125 ولت جریان مستقیم
فناوری:	سطح نصب
ابعاد:	۳۳ × ۱۷٫۷ × ۵٫۵ سانتی‌متر
وزن:	1.1 کیلوگرم
ولتاژ شفت:	۵ ولت مستقیم
محدوده نرخ پالس MPU:	۲ هرتز تا ۲۰ کیلوهرتز
دقت نرخ پالس MPU:	0.05%
حساسیت مدار ورودی MPU:	۲۷ میلی‌ولت پیک
مانیتور ولتاژ شفت:	پالس‌های ۵ ولت DC، ۰ تا ۲۰۰۰ هرتز
سیم‌کشی ولتاژ شفت:	تا ۳۰۰ متر، حداکثر ۱۵ اهم
آزمون DC ولتاژ شفت:	منبع ۵ ولت DC، اندازه‌گیری جریان
آزمون AC ولتاژ شفت:	ولتاژ تست ۱ کیلوهرتز
ورودی جریان شفت:	آمپر جریان متناوب، ولتاژ شنت تا ۰٫۱ ولت پیک-پیک

توضیحات

IS200TTURH1B یک برد ورودی حفاظت اصلی توربین است که توسط شرکت جنرال الکتریک (GE) توسعه یافته است. ماژول TTUR دارای سه رله K25، K25P و K25A است که همه آنها باید بسته شوند تا توان ۱۲۵ ولت جریان مستقیم را به قطع‌کننده اصلی (۵۲G) ارائه دهند. اتصال‌دهنده JR5 برای کابل سیگنال سرعت به VTUR و اتصال‌دهنده JR1 برای سایر سیگنال‌ها استفاده می‌شود. سیگنال‌های ورودی از سیستم‌های TMR به اتصال‌دهنده‌های JR5، JS5، JT5، JR1، JS1 و JT1 پخش می‌شوند.

کاربردها

نیروگاه‌های حرارتی (توربین‌های گازی): به‌طور گسترده در واحدهای سری‌های ۶، ۷ و ۹ شرکت GE استفاده می‌شود. این برد مهم‌ترین برد موجود در کابینت Mark VI است که مسئول منطق «راه‌اندازی، عملیات و حفاظت» می‌باشد.

نیروگاه‌های ترکیبی چرخه‌ای (CCGT): به‌عنوان رابط فیزیکی برای منطق سرعت و همگام‌سازی در حلقه‌های کنترل پیچیده توربین عمل می‌کند.

نیروگاه‌های صنعتی بزرگ با تأمین انرژی اختصاصی: مانند کارخانه‌های فولاد یا مجتمع‌های بزرگ شیمیایی که برای اطمینان از کنترل ایمن سرعت در درایوهای توربینی با توان بالا استفاده می‌شوند.

سازگانی

1 ترمینال‌بورد سازگان با VTUR دارد و ورودی‌ها و خروجی‌های زیر را شامل می‌شود.

2 دوازده دستگاه اندازه‌گیری نرخ پالس غیرفعال که با حس‌کردن چرخ دندانه‌دار، سرعت توربین را اندازه‌گیری می‌کنند.

3 سیگنال‌های ولتاژ ژنراتور و ولتاژ باس از ترانسفورماتورهای پتانسیل.

4 خروجی ۱۲۵ ولت جریان مستقیم به سیم‌پیچ قطع‌کننده اصلی برای همگام‌سازی خودکار ژنراتور.

نصب

1 سیم‌کشی ترمینال‌بورد TTUR: سیم‌های مربوط به سنسورهای مغناطیسی، سنسورهای شفت، ترانسفورماتورهای پتانسیل و رله‌های قطع‌کننده را به دو بلوک ترمینال ورودی/خروجی TB1 و TB2 متصل کنید.

2 هر بلوک با دو پیچ ثابت شده و دارای ۲۴ ترمینال است که سیم‌های تا اندازه #12 AWG را می‌پذیرند. در سمت چپ هر بلوک ترمینال، یک نوار اتصال زمین‌شیلد وجود دارد که به زمین شاسی متصل است. جامپرها JP1 و JP2 برای انتخاب حالت SMX یا TMR برای رله‌های فرمان‌دهنده K25 و K25P استفاده می‌شوند.

3 در صورت استفاده، سیم‌های مربوط به سنسورهای فعال سرعت TTL اختیاری را به TB3 متصل کنید؛ این سنسورها نیازمند منبع تغذیه خارجی هستند.

عملیات

۱ برای اندازه‌گیری سرعت توربین در کاربردهای ساده (سیمپلکس)، می‌توان تا چهار سیگنال نرخ پالس را به کار برد. ماژول TTUR ولتاژهای ژنراتور و باس را دریافت می‌کند تا همزمان‌سازی خودکار با VTUR (کنترل‌کننده توربین) و سیستم تحریک انجام شود. TTUR کویل رله شکافنده اصلی (52G) را کنترل می‌کند و دارای رله‌های همزمان‌سازی مجاز ژنراتور است.

۲ در کاربردهای TMR، تمام ورودی‌ها به سه رک کنترلی تقسیم می‌شوند. سیگنال‌های کنترلی از رک‌های R، S و T پیش از فعال‌سازی رله‌های مجاز K25 و K25P در TTUR، تحت رأی‌گیری (Voting) قرار می‌گیرند.

۳ برد VPRO و برد TREG رله K25A را کنترل می‌کنند.
