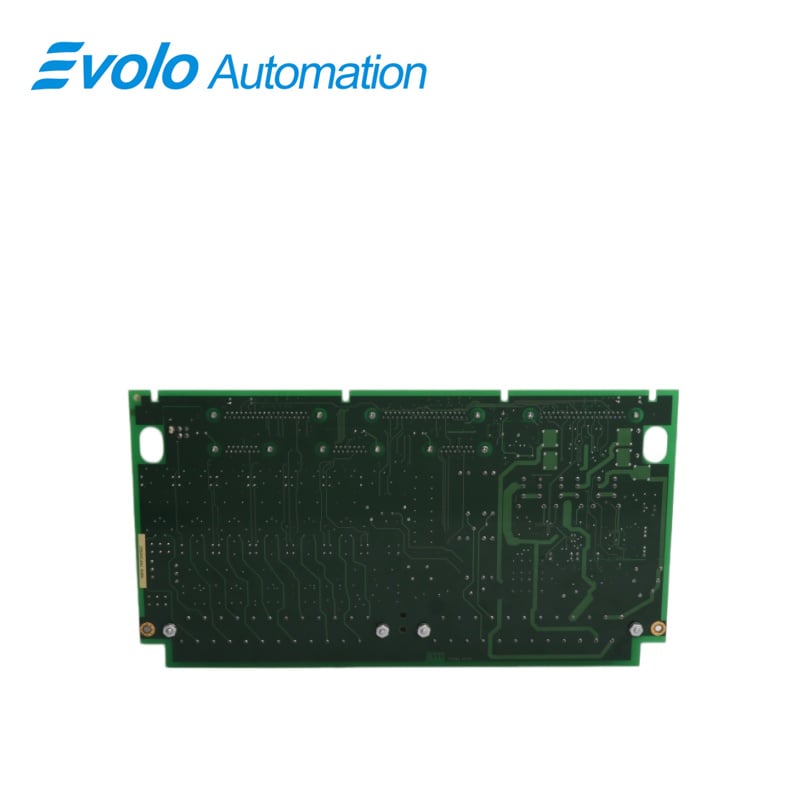

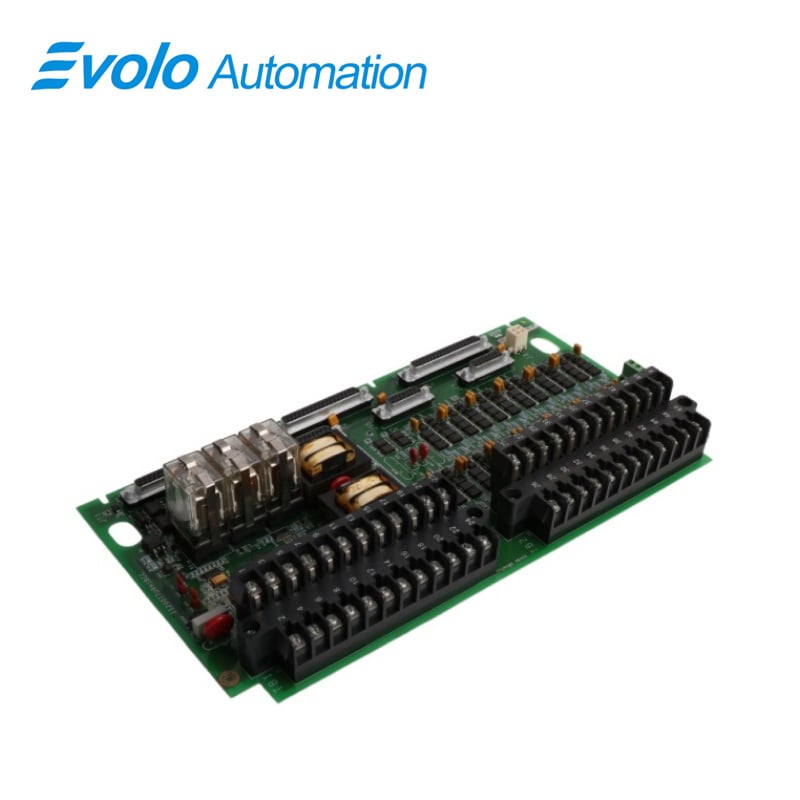

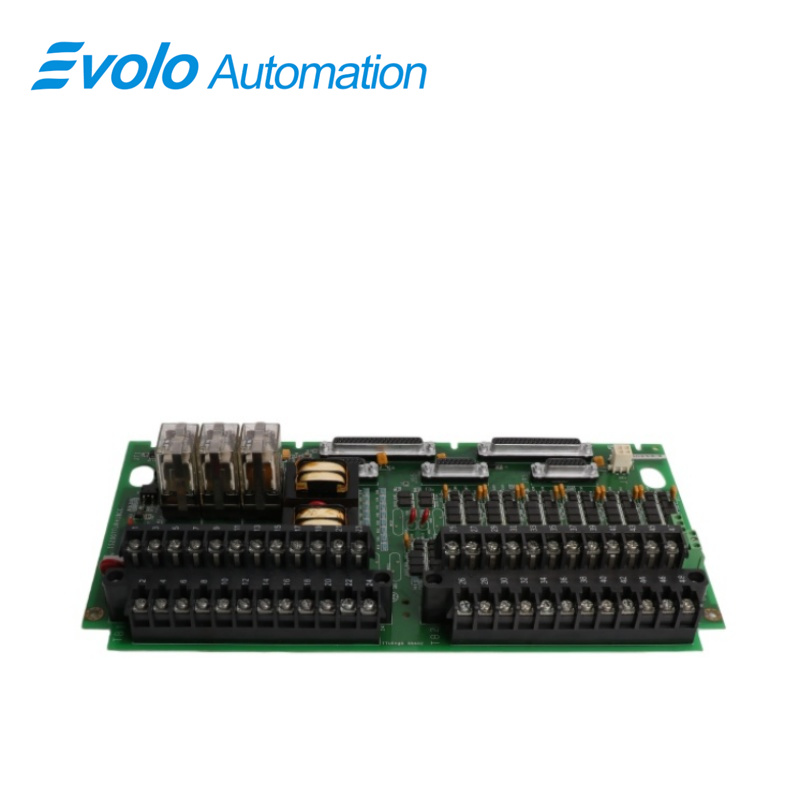

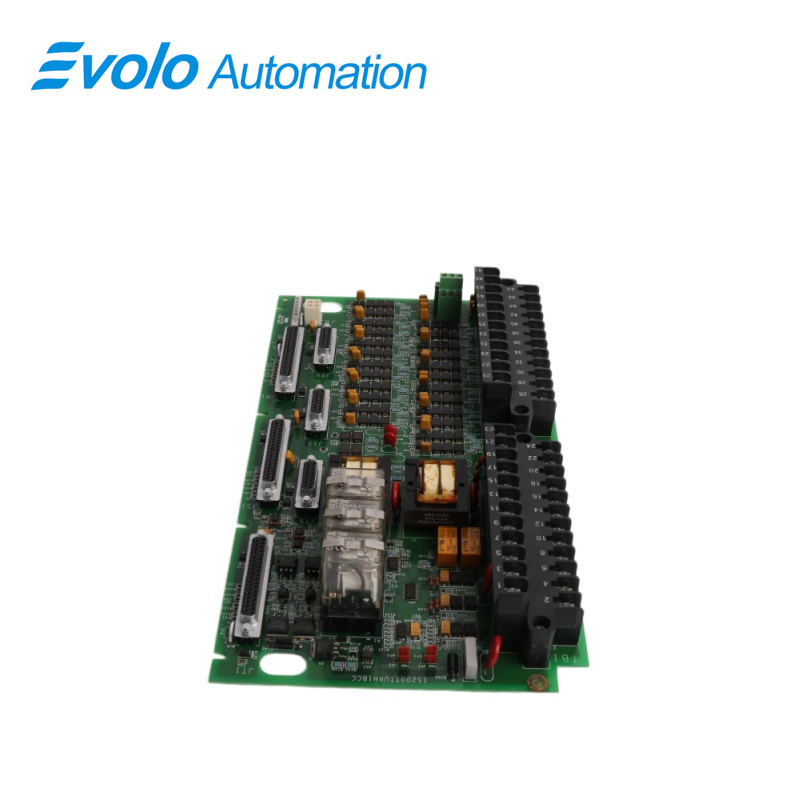

IS200TTURH1B Turbinebeskermingsingangterminalbord

Oorsig

Oorsprongplek:	VSA
Handelsnaam:	Ge
Modelnommer:	IS200TTURH1B
Verpakking besonderhede:	Oorspronklik nuut, fabrieksverseël
Leveringstyd:	5-7 dae
Betalingsterms:	T/T
Verskaf Vermoë:	In voorraad

Spesifikasies

Beskrywing

IS200TTURH1B is 'n primêre turbinebeskermingsinvoer-eindbord wat deur GE ontwikkel is. TTUR het drie relais, K25, K25P en K25A, wat almal moet sluit om 125 V wg-stroom aan die hoofonderbreker, 52G, te verskaf. Die JR5-konnektor word gebruik vir die spoedsein-kabel na VTUR, en die JR1-konnektor word gebruik vir die ander seine. Seine vanaf TMR-stelsels vertak na die JR5-, JS5-, JT5-, JR1-, JS1- en JT1-konnektors.

Toepassings

Termiese kragstasies (gasturbines): Wye gebruik in GE se Frame 6-, 7- en 9-reeksenheids. Dit is die mees kritieke bord in die Mark VI-kabinet wat verantwoordelik is vir die "opstart-, bedryfs- en beskermings"-logika.

Gekombineerde siklus-kragstasies (CCGT): Diens as die fisiese koppelvlak vir spoed- en sinkronisasie-logika in ingewikkelde turbinebeheerlusse.

Groot industriële afsonderlike kragstasies: Soos staalfabrieke of groot chemiese aanlegte, wat gebruik word om veilige spoedbeheer van hoëvermoë-turbinedryf te verseker.

Verdraagsaamheid

1 Terminalbord is toepaslik vir VTUR en beskik oor die volgende insette en uitsette.

2 Twaalf passiewe pulsfrekwensie-apparate wat 'n getande wiek meet om turbine snelheid te bepaal.

3 Generatorspanning- en busspanningsseine vanaf potensiaaltransformers.

4 125 V DC-uitset na die hoofonderbreker-spoel vir outomatiese generator-sinkronisasie.

Installasie

1 TTUR-terminalbord-bedrading: Verbind die drade vir die magnetiese opneemapparate, as-opneemapparate, potensiaaltransformers en onderbrekerrelais aan die twee inset-/uitset-terminalblokke TB1 en TB2.

2 Elke blok word met twee skroewe vasgehou en het 24 terminale wat drade tot #12 AWG aanvaar. Links van elke terminalblok is 'n skermbeëindigingsstrook wat aan die kassiegrond verbind is. Springers JP1 en JP2 word gebruik om SMX of TMR vir relaisbestuurders K25 en K25P te kies.

3 Verbind die drade vir opsionele TTL-aktiewe spoedopneemapparate aan TB3 indien dit gebruik word; hierdie vereis 'n eksterne voedingstoestel.

Bediening

1 Om turbine spoed in eenvoudige toepassings te meet, kan tot vier pulsfrekwensie-signale gebruik word. TTUR ontvang generator- en bus-spannings vir outomatiese sinkronisasie met VTUR, die turbinebeheerder, en die opwekkingstelsel. TTUR beheer die hoofonderbreker relaisspoel, 52G, en het toestemmingsgenerator-sinkroniseerrelais.

2 Alle insette in TMR-toepassings word na die drie beheerkrake versprei. Beheersignale vanaf R, S en T word gestem voordat hulle die toestemmingsrelais K25 en K25P in TTUR aktiveer.

3 Die VPRO- en TREG-borwe beheer relais K25A.

Eienskappe

1 Aantal uitsette: Generatoronderbreker-spoel, 5 A teen 125 V DC.

2 Voedingsspanning: Nominaal 125 V DC na onderbreker-spoel.

3 MPU-pulsfrekwensie-reeks: 2 Hz tot 20 kHz.

4 MPU-pulsfrekwensie-noukeurigheid: 0,05% van die lesing.

5 MPU-insetkretsgevoeligheid: 27 mV pk (bespeur 2 rpm spoed).

6 As-spanningsmonitor: Signaal is die frekwensie van 5 V DC (0–1 MHz) pulse vanaf 0 tot 2 000 Hz.

7 As-spanningsbedrading: Tot 300 m (984 ft), met 'n maksimum tweerigting-kabelweerstand van 15 ohm.

8 As-spanningstoeslag-DC-toets: Pas 'n 5 V DC-bron toe om die integriteit van die eksterne turbinekring te toets en meet die DC-stroomvloei.

9 As-spanningstoeslag-WS-toets: Pas 'n toetspanning van 1 kHz op die ingang van die VTUR-as-spanningskring toe (slegs R-module).

10 Asstroomingang: Meet asstroom in ampère WS (shuntspanning tot 0,1 V pk-pk).

Gereelde vrae

V: Wat is IS200TTURH1B?

A: IS200TTURH1B is 'n Primêre Turbinebeskermingsingangterminalraad wat deur GE ontwikkel is.

V: Wat is die voedingsspanning na die onderbrekerrol van IS200TTURH1B?

A: Die nominale voedingsspanning na die onderbrekerrol is 125 V DC.

V: Wat is die MPU-pulsspoedreeks van die komponent van IS200TTURH1B?

A: Die MPU-pulsspoed wissel van 2 Hz tot 20 kHz.
