بررسی اجمالی
محل اصل: |
ایالات متحده آمریکا |
نام برند: |
بنتلی نوادا |
شماره مدل: |
330102-05-55-10-02-05 |
کمترین مقدار سفارش: |
1 |
جزئیات بستهبندی: |
نو اصلی، دربستهبندی کارخانه |
زمان تحویل: |
5 تا 7 روز |
شرایط پرداخت: |
T/T |
توانایی تأمین: |
در انبار |
جزئیات سریع
|
گزینه طول بدون رزوه (حداقل طول بدون رزوه): |
0.5 اینچ |
|
گزینه طول کلی پوسته (حداقل طول پوسته): |
5.5 اینچ |
|
گزینه طول کل: |
1.0 متر (3.3 فوت) |
|
گزینه کانکتور و نوع کابل: |
اتصالدهنده کواکسیال مینیاتوری ClickLoc، کابل استاندارد |
|
گزینه تأییدیه موسسه: |
تأییدیههای CSA، ATEX، IECEx |
|
رشته پیچ بدنه پروب: |
رشته 3/8-24 UNF |
|
حداکثر طول درگیری رشته پیچ: |
0.563 in |
|
ابعاد: |
1.5x1.3x117cm |
|
وزن: |
0.15kg |
توضیح

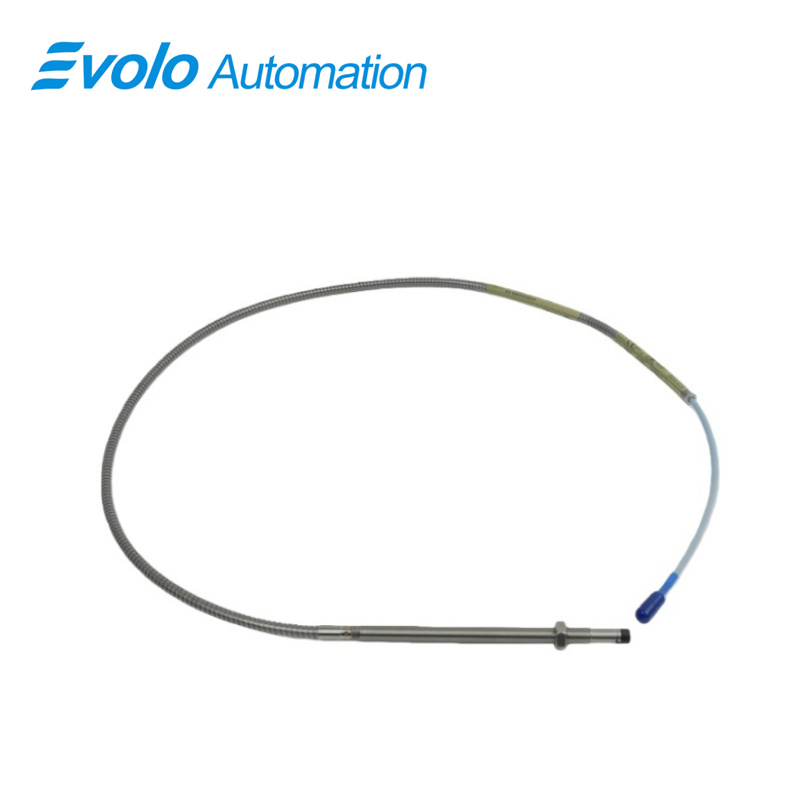

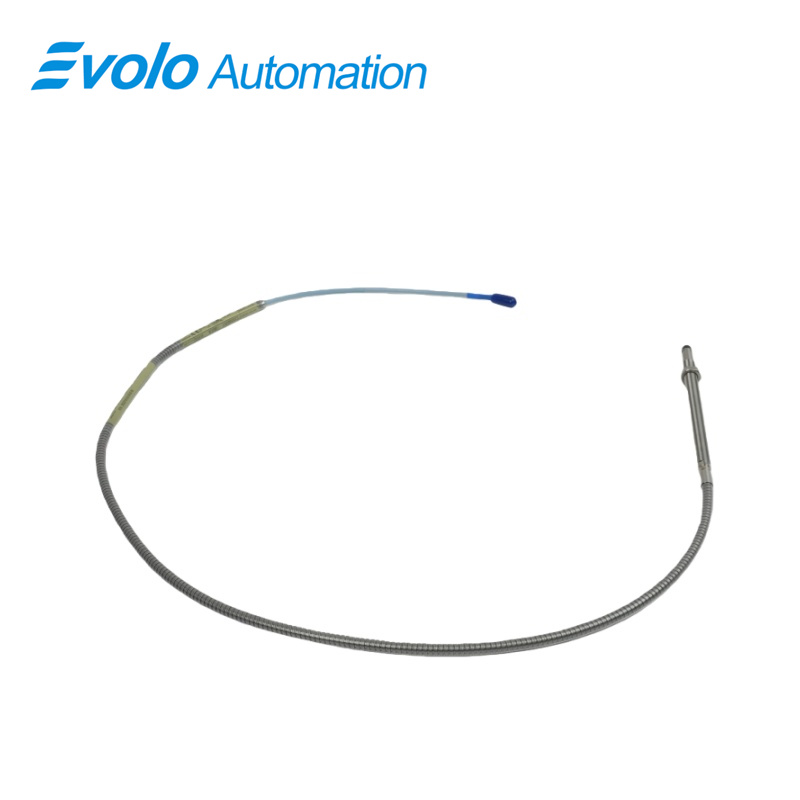

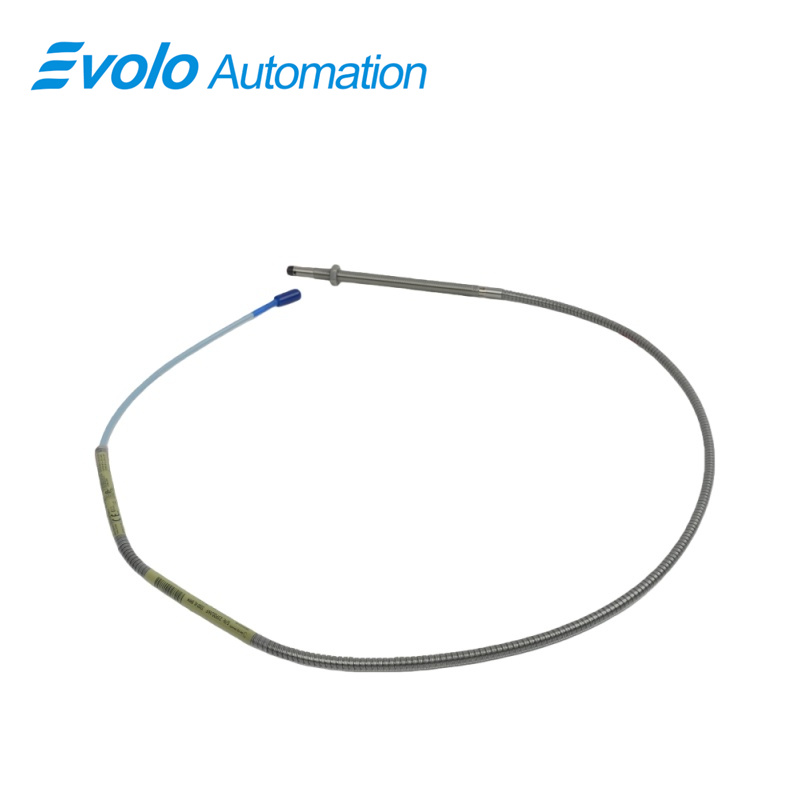

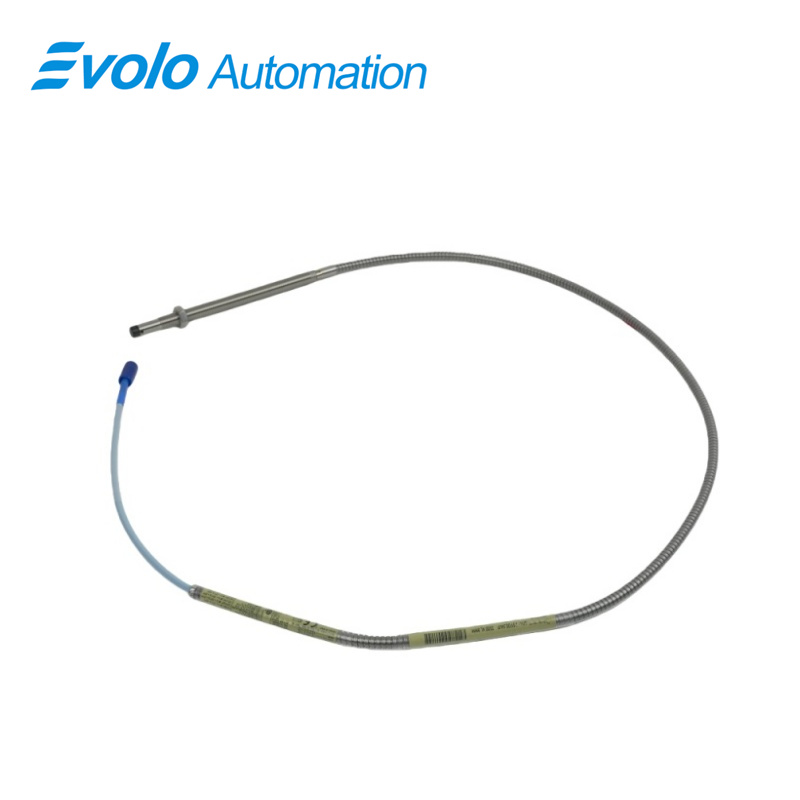

حسگر نزدیکی 330102-05-55-10-02-05 3300 XL 8 میلیمتری یک راهحل صنعتی برای تشخیص نزدیکی است که بهمنظور نظارت پیشرفته بر ارتعاشات و اندازهگیری موقعیت شفت در ماشینآلات دوار با سرعت بالا در محیطهای اتوماسیون مدرن طراحی شده است. این حسگر بخشی از خانواده اثباتشده حسگرهای نزدیکی 3300 XL است و طراحی 8 میلیمتری آن اطمینان از تشخیص دقیق جریان گردابی را فراهم میکند و خروجی متناسبی را برای تحلیل جابهجایی هم در حالت ایستا و هم در حالت دینامیک ارائه میدهد. با رزوه مستحکم 3/8-24 UNF، حداقل طول غیررزوهدار 0.5 اینچ و تأییدیههای سازمانهای CSA، ATEX و IECEx، این حسگر قابلیت پشتیبانی از کاربردهای طاقتفرسا در صنایع پتروشیمی، توربینها و کمپرسورها را دارد. این حسگر نزدیکی با دامنه خطی اندازهگیری 2 میلیمتری، دمای عملیاتی از -52°C تا +177°C و سازگاری با سنسورهای Proximitor، بازخورد قابلاطمینانی را برای سیستمهای حفاظت ماشینآلات اتوماتیک مطابق با استاندارد API 670 فراهم میکند. مدل 330102-05-55-10-02-05 علاوه بر این، از فناوریهای با استحکام بالا CableLoc و TipLoc بهره میبرد که استحکام کششی 330 نیوتنی و حداکثر دوام را تضمین میکند و عمر عملیاتی طولانیمدتی را در ماشینهای یاتاقان فیلم مایع، تجهیزات پالایشگاهی و کارخانههای فرآیندی اتوماتیک فراهم میسازد که در آنها نظارت بر ارتعاشات، نظارت بر وضعیت و نگهداری پیشبینانه ضروری است.
کاربردها
کاربرد ۱ مانیتورینگ لرزش محور توربین
سنسور نزدیکی 3300 XL 8 میلیمتری قادر است دامنه لرزش محور را بهصورت مداوم در توربینهای بخار و گاز اندازهگیری کند و دقت خطی تا 2 میلیمتر را پشتیبانی میکند. این امر به تیمهای نگهداری و تعمیرات اجازه میدهد تا ناپایداری روتور را شناسایی کنند و زمان توقف برنامهریزینشده را در کاربردهای پالایشگاهی و تولید انرژی بیش از ۲۵٪ کاهش دهند.
کاربرد ۲ تشخیص موقعیت کمپرسور
در کمپرسورهای گریز از مرکز، این سنسور اندازهگیری دقیق جابجایی محور را فراهم میکند تا مرکزگیری صحیح روتور و عملکرد روانکاری فیلم مایع تضمین شود. همراه با سنسورهای پروکسیمیتور، این سیستم امکان دقت زیر یک میل را فراهم میکند که برای حفاظت از ماشینآلات مطابق با استاندارد API 670 ضروری است.
کاربرد ۳ سیستمهای مانیتورینگ وضعیت صنعتی
با ادغام در سیستمهای نگهداری پیشبینانه خودکار، این سنسور دادههای لرزش دینامیکی را برای تحلیل سلامت دارایی با استفاده از یادگیری ماشین فراهم میکند. جریان دادههای لرزش در زمان واقعی میتواند خطر خرابی تجهیزات را تا ۴۰٪ در محیطهای اتوماسیون پتروشیمی کاهش دهد.
کاربرد ۴ اندازهگیری کلیدفازور و سرعت
مدل 330102-05-55-10-02-05 با سیستمهای مرجع کلیدفازور سازگار است و امکان جمعآوری دقیق دادههای فاز و سرعت چرخشی را فراهم میکند. این عملکرد در انجام کارهای بالانس و ترازبندی در ماشینآلات چرخان چندمرحلهای با محدوده سرعت بیش از دهها هزار دور بر دقیقه کمک میکند.
کاربرد ۵ کنترل ماشین بابط شیار مایع
طراحی FluidLoc و CableLoc عملکرد را در ماشینهای بابط روغنی بهبود میبخشد، از نشتی جلوگیری کرده و بازخورد قابل اعتماد ارتعاشی را در شرایط دمایی سخت از -۵۲°C تا +۱۷۷°C ممکن میسازد. این امر عمر طولانیتر بابط و استراتژیهای کنترل روانکاری بهینهشده را تسهیل میکند.
مشخصات
|
دمای کاری و نگهداری: |
-52°C تا +177°C (-62°F تا +350°F) |
|
حساسیت تغذیه: |
تغییر کمتر از 2 میلیولت در ولتاژ خروجی به ازای هر ولت تغییر در ولتاژ ورودی |
|
مقاومت خروجی: |
50 Ω |
|
ظرفیت کابل افزایشی: |
69.9 پیکوفاراد بر متر (21.3 پیکوفاراد بر فوت) بهطور معمول |
|
سیمکشی در محل: |
0.2 تا 1.5 میلیمتر مربع (16 تا 24 AWG) |
|
محدوده خطی: |
2 میلیمتر (80 میلیاینچ) |
مزیت رقابتی
مزیت رقابتی ۱ انطباق با API 670
انطباق کامل با استاندارد API 670 تضمین میکند که حسگر بالاترین استانداردهای جهانی در دقت، خطیبودن و پایداری دمایی را رعایت میکند و خطر عدم تطابق مشخصات در سیستمهای حفاظتی ماشینآلات مهندسی را بیش از ۶۰٪ کاهش میدهد.
مزیت رقابتی ۲ طراحی بادوام CableLoc
فناوری متمایزشده کابللاک، استحکام کششی 330 نیوتنی را فراهم میکند و یکپارچگی مکانیکی را افزایش داده و خستگی کابلها را بیش از 50٪ در مقایسه با مونتاژهای سنتی حسگر نزدیکی کاهش میدهد.
برتری رقابتی 3 پروفایل عملیاتی دمایی گسترده
با دامنه عملیاتی از 52- درجه سانتیگراد تا 177+ درجه سانتیگراد، این حسگر شرایط حرارتی شدید در توربینهای گازی، واحدهای کراکینگ و داراییهای انرژی را بدون از دست دادن کالیبراسیون پشتیبانی میکند و زمان بهرهبرداری داراییها را در محیطهای متغیر دما بهبود میبخشد.
برتری رقابتی 4 قابلیت تعویض کامل در سیستم
سازگاری معکوس با قطعات سری 3300 با ابعاد 5 و 8 میلیمتری، نیاز به تطبیق روی بنچ یا کالیبراسیون را حذف کرده و زمان نیروی کار نصب را در طول تعمیرات یا ارتقاء سیستم تا 30٪ کاهش میدهد.
برتری رقابتی 5 عملکرد دقیق محدوده خطی
محدوده اندازهگیری خطی 2 میلیمتری دقت سیگنالهای استاتیک و دینامیکی را در کاربردهای اتوماسیون که نیازمند تفکیکپذیری ارتعاشی زیر میلیمتر هستند، تضمین میکند. این سطح از دقت برای استراتژیهای نگهداری مبتنی بر شرایط که هدفشان افزایش طول عمر ماشینآلات است، حیاتی میباشد.
