IC695CMM004 RX3i-Serielle Kommunikationsmodul

Überblick

Herkunftsort:	USA
Markenname:	GE
Modellnummer:	IC695CMM004
Verpackungsdetails:	Original neu, fabrikversiegelt
Lieferzeit:	5-7 Tage
Zahlungsbedingungen:	T/T
Lieferkapazität:	Auf Lager

Spezifikationen

Beschreibung

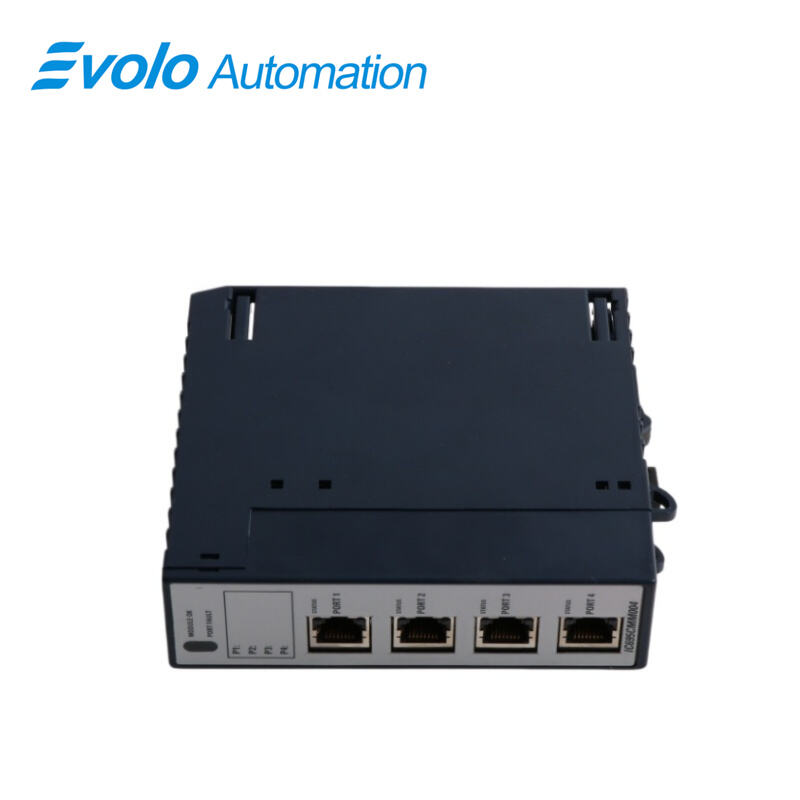

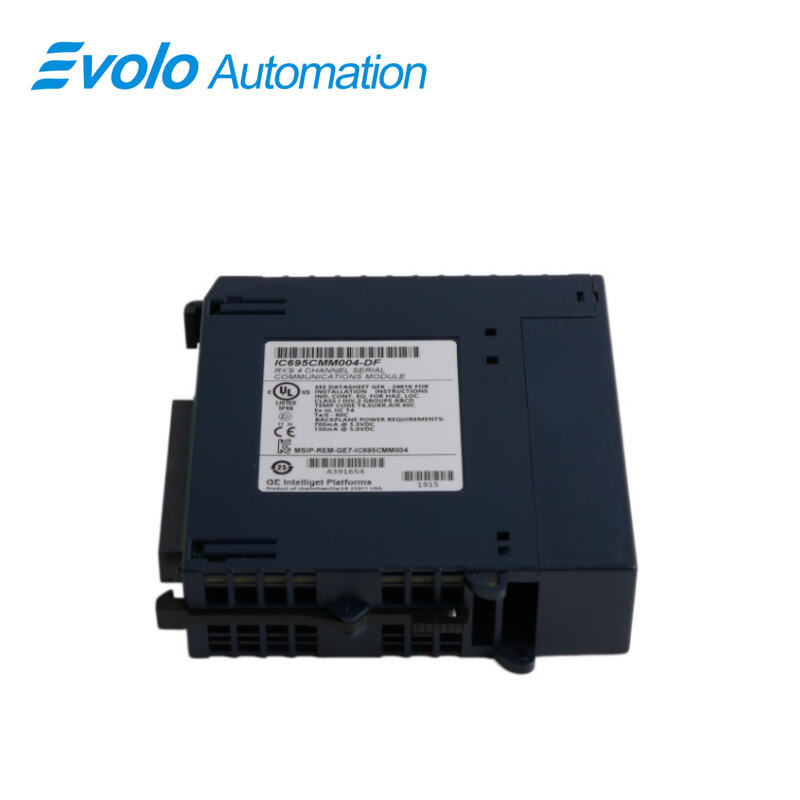

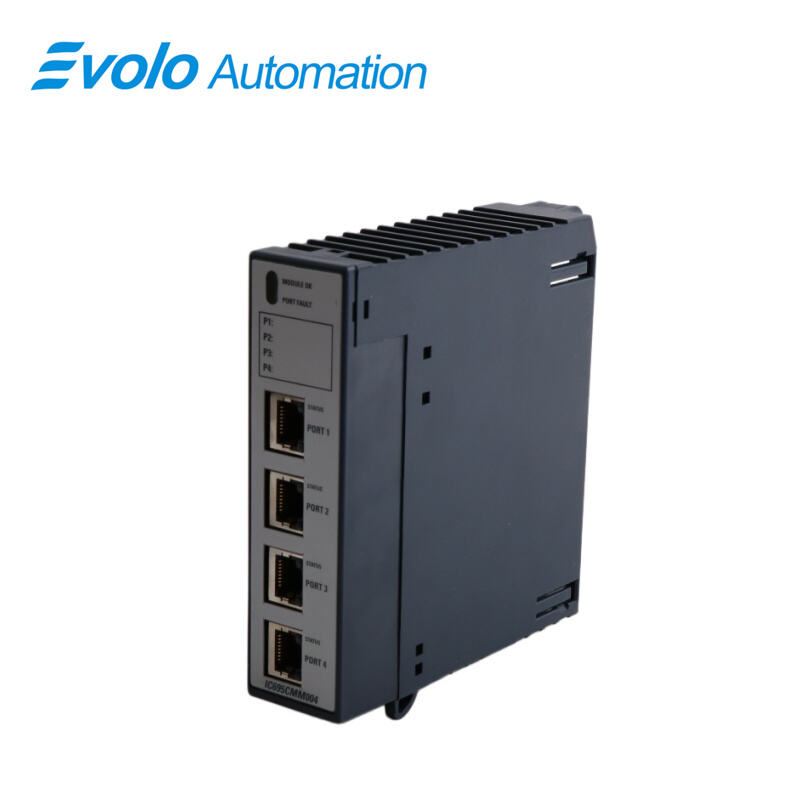

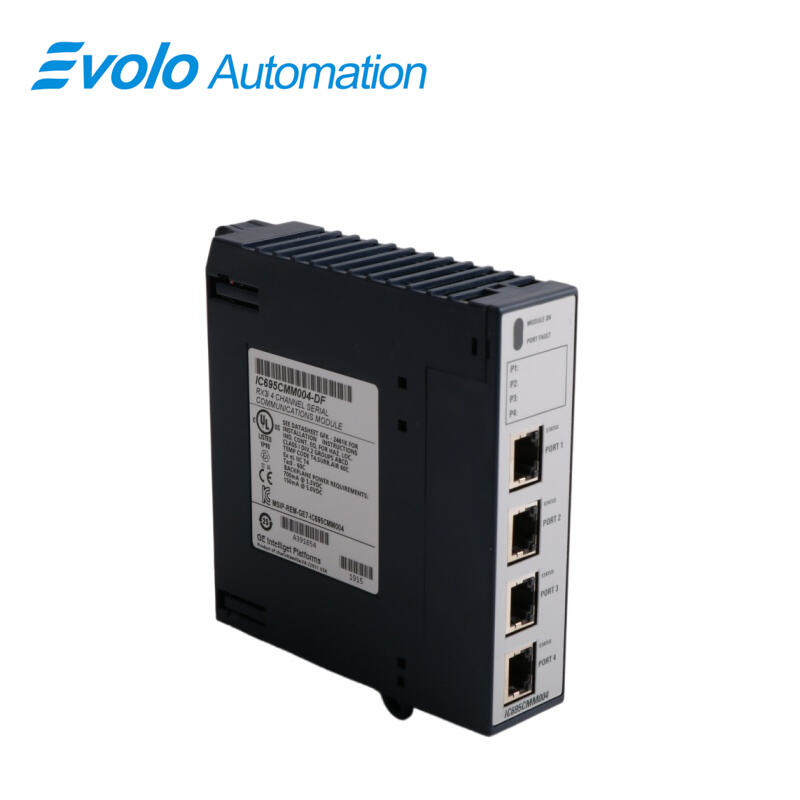

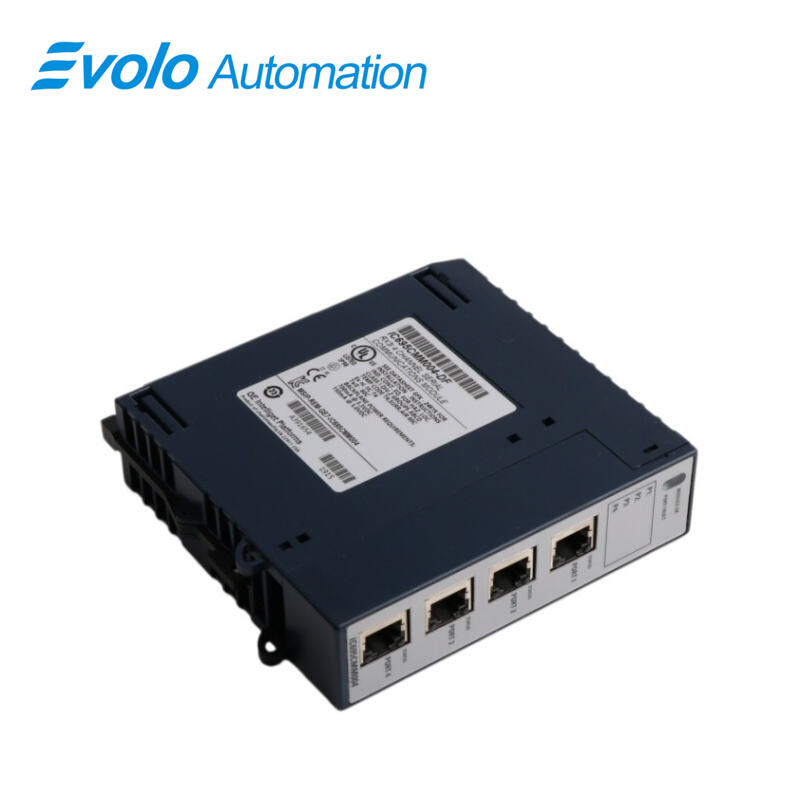

Die IC695CMM004 ist ein Seriell-Kommunikationsmodul aus der PACsystem-RX3i-Produktfamilie, das von Automation (früher von GE) hergestellt wird. Dieses Modul bietet vier (4) unabhängig voneinander arbeitende und galvanisch getrennte serielle Schnittstellen mit RJ45-Anschluss. Jeder Port des Moduls unterstützt die Protokolle MODBUS-Master, MODBUS-Slave, CCM-Slave, DNP3-Master, DNP3-Slave oder serielle E/A. Die IC695CMM004 verfügt über wählbare Baudraten wie 1200, 2400, 4800, 9600, 19,2 K, 38,4 K, 57,6 K und 115,2 K sowie Hardware-Handshaking für RS232-Einstellungen wie RTS/CTS und RFR/CTS. Die seriellen Schnittstellen können entweder auf RS232 für Punkt-zu-Punkt-Kommunikation oder auf RS422/RS485 für Daisy-Chain- bzw. Multi-Drop-Kommunikationstypologien eingestellt werden. Ein einzelner RX3i-CPU kann bis zu sechs (6) Seriell-Kommunikationsmodule hosten; dadurch können von einem einzigen Controller bis zu maximal 24 serielle Schnittstellen gleichzeitig aktiviert und betrieben werden. Dieses Modul kann zur Kommunikation mit Stromzählergeräten, Umspannwerksgeräten, Frequenzumrichtern (VFD), Gateways, Protokollwandlern und anderen Geräten eingesetzt werden. Die IC695CMM004 ist in der Lage, Modulfehler sowohl lokal als auch an die CPU zu melden. Zur lokalen Anzeige blinkt die LED „Module OK“ einmal, um einen abgelaufenen Watchdog anzuzeigen; zweimal für einen RAM-Fehler; sechsmal für eine ungültige CPU-Konfiguration; siebenmal für einen Ausfall des CPU-Heartbeat-Signals und achtmal für einen Fehler beim Zugriff auf das Semaphore. Die Isolierung zwischen den Ports beträgt 500 VDC kontinuierlich bzw. 710 VDC für eine Minute; die Isolierung zwischen den Ports und der Rückwandplatine sowie der Rahmenmasse beträgt 250 VAC kontinuierlich, 1500 VAC für eine Minute und 2550 VDC für eine Sekunde.

Anwendungen

Automatisierte Fertigungsanlagen (Automobil-/Elektronikindustrie): Verbindet mehrere Barcode-Scanner, Drucker oder Waagen und überträgt Produktionsdaten in Echtzeit an die SPS.

Wasseraufbereitungs-/Umweltschutzanlagen: Funktioniert als Modbus-Masterstation und sammelt Daten von verteilten elektromagnetischen Durchflussmessern, Trübungsmessern und Frequenzumrichtern.

Lebensmittelverarbeitungsanlagen: Steuert externe serielle Geräte wie Inkjet-Drucker und Metalldetektoren auf der Verpackungslinie.

Installation

Installation in explosionsgefährdeten Bereichen:

Geräte, die mit Bezug auf Klasse I, Gruppen A, B, C und D, Zone 2 explosionsgefährdete Bereiche gekennzeichnet sind, dürfen ausschließlich in Klasse I, Zone 2, Gruppen A, B, C, D oder in nicht explosionsgefährdeten Bereichen eingesetzt werden.

Warnung – Explosionsgefahr – Der Austausch von Komponenten kann die Eignung für Klasse I, Abteilung 2 beeinträchtigen.

Warnung – Explosionsgefahr – Schalten Sie vor dem Austausch oder der Verdrahtung von Modulen in explosionsgefährdeten Bereichen die Stromversorgung aus.

Warnung – Explosionsgefahr – Verbinden oder trennen Sie Geräte nicht, es sei denn, die Stromversorgung ist ausgeschaltet oder der Bereich ist als nicht explosionsgefährdet bekannt.

Häufig gestellte Fragen (FAQ)

F: Ist auf das IC695CMM004 eine Garantie vorhanden?
A: Ja, das IC695CMM004 ist mit einer 1-Jahres-Garantie versehen.

F: Was ist der Unterschied zwischen IC695CMM002 und IC695CMM004?
A: Das IC695CMM002 verfügt über zwei (2) serielle Schnittstellen, während das IC695CMM004 über vier (4) serielle Schnittstellen verfügt.

F: Wie hoch ist der Backplane-Strombedarf des IC695CMM004?
A: Der IC695CMM004 weist einen maximalen Backplane-Stromverbrauch von 0,7 A bei 3,3 V Gleichspannung und von 0,150 A bei 5,0 V Gleichspannung auf.

F: Über wie viele Schnittstellen verfügt das IC695CMM004?
A: Das IC695CMM004 verfügt über vier (4) serielle Schnittstellen.
