330103-00-16-10-02-00 3300 XL 8 mm Näherungssensor

Übersicht

Herkunftsort:	USA
Markenname:	Bently Nevada
Modellnummer:	330103-00-16-10-02-00
Mindestbestellmenge:	1
Verpackungseinzelheiten:	Original, neu, werkversiegelt
Lieferzeit:	5–7 Tage
Zahlungsbedingungen:	T/T
Lieferfähigkeit:	Auf Lager

Schnellübersicht

Option für unverzahnten Längenabschnitt (minimale unverzahnte Länge):	00 mm
Option für Gesamthülsehöhe (minimale Hülsehöhe):	160 mm
Gesamtlänge Option:	1,0 Meter (3,3 Fuß)
Steckverbinder- und Kabeltyp-Option:	Miniaturkoaxialer ClickLoc-Anschluss, Standardkabel
Zulassungsbehörden-Option:	Nicht erforderlich
Sensorgehäuse-Gewinde:	M10x1
Maximale Länge des Gewindeeingriffs:	15 mm
Abmessungen:	20,5x22x3 cm
Gewicht:	0,2 KG

Beschreibung

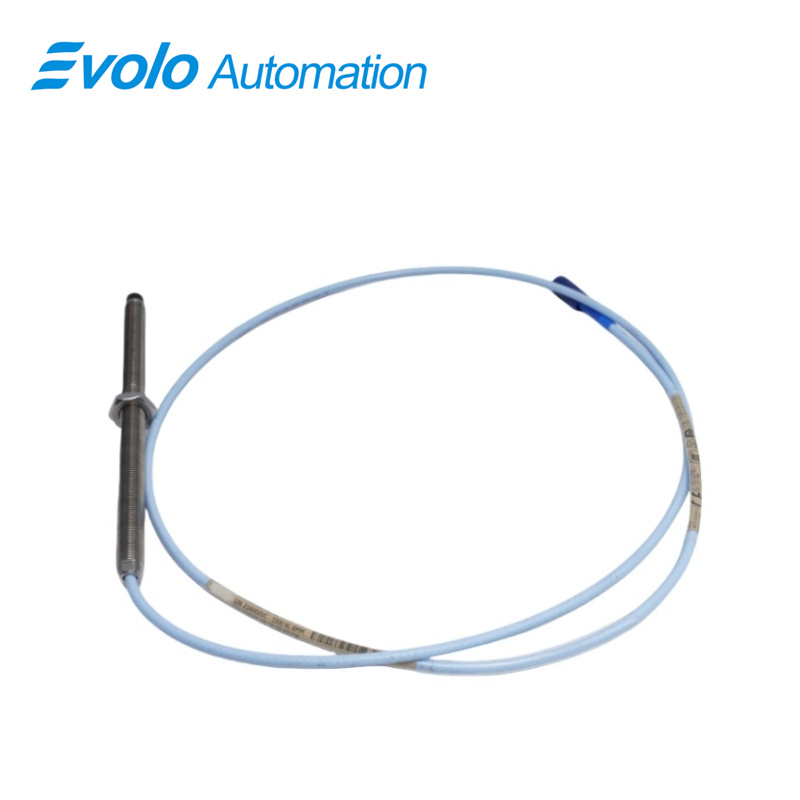

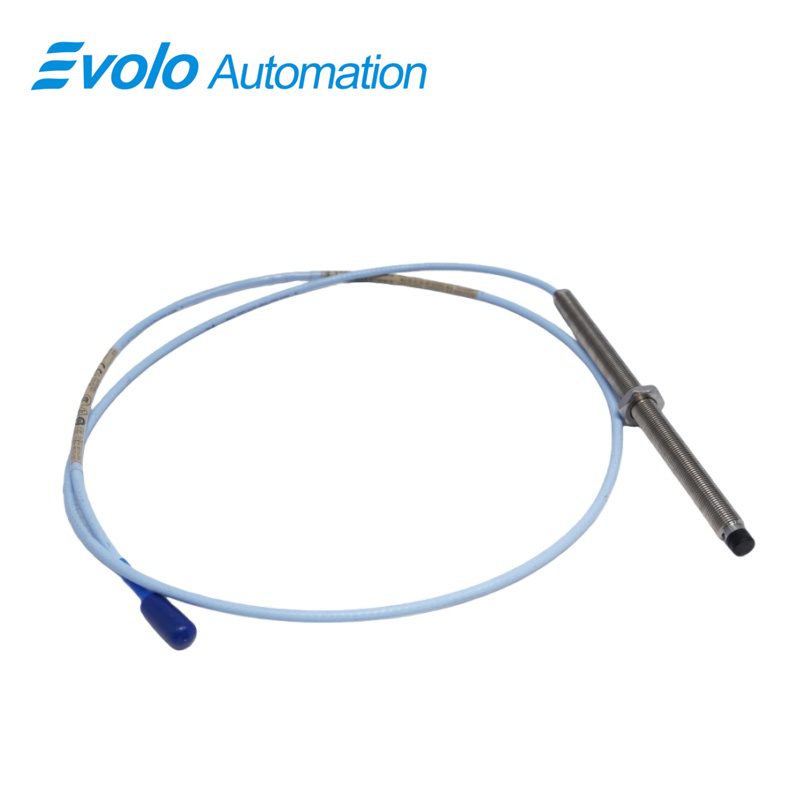

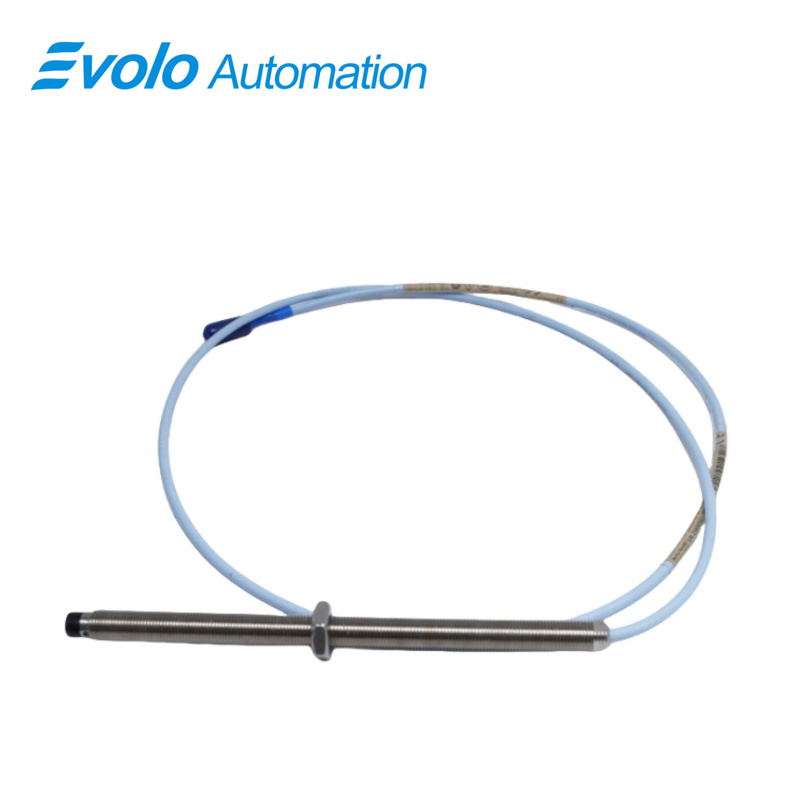

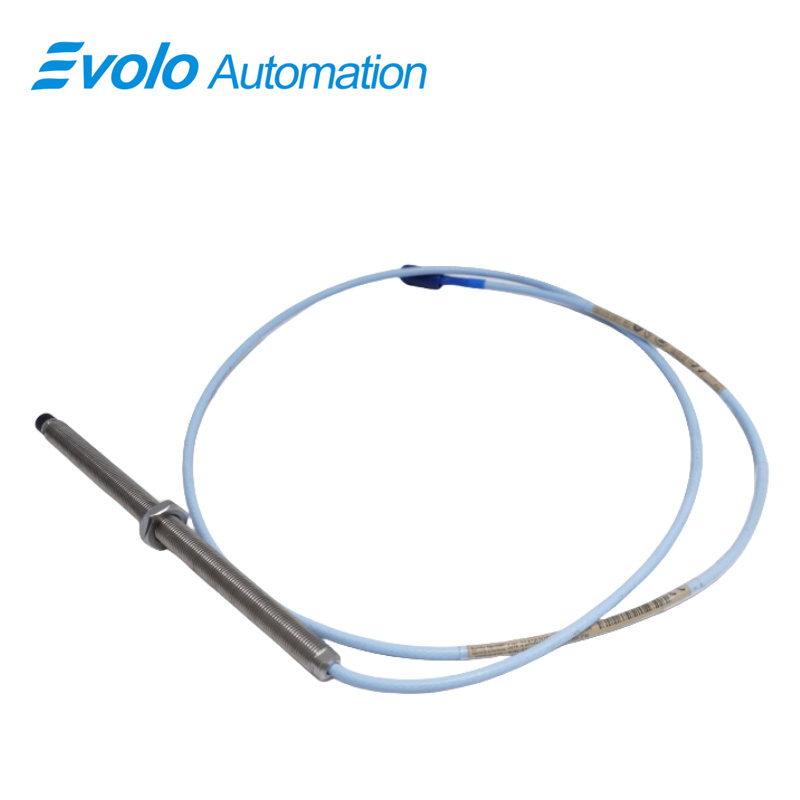

Der 3300 XL 8 mm Näherungssensor (330103-00-16-10-02-00) ist ein hochpräziser, berührungsloser Wirbelstromaufnehmer, der für Schwingungs- und Positionsmessungen in der industriellen Automatisierung und bei rotierenden Maschinen konzipiert ist. Dieser Sensor erzeugt eine Ausgangsspannung, die direkt proportional zum Abstand zwischen der 8-mm-Sensorkopfspitze und der leitfähigen Messfläche ist, wodurch gleichzeitige Messungen von statischen Positionen und dynamischen Schwingungen möglich sind. Der lineare Messbereich des Sensors von 2 mm (80 mils) ermöglicht eine zuverlässige Überwachung von Fluidfilm-Lagern, Keyphasor-Referenzsignalen und Drehzahlmessungen.

Der Sensor verfügt über ein robustes M10 x 1 Gewindemodul mit einer maximalen Gewindeeintauchtiefe von 15 mm, einer Gesamtlänge des Moduls von 160 mm und einer Gesamtkabellänge von 1,0 Meter (3,3 Fuß). Er verwendet einen miniaturisierten koaxialen ClickLoc-Steckverbinder für sichere, industriestandardkonforme Anschlüsse und bietet hohe Temperaturbeständigkeit von -52 °C bis +177 °C (-62 °F bis +350 °F). Die elektrischen Eigenschaften umfassen einen Ausgangswiderstand von 50 Ω, eine Kapazität des Verlängerungskabels von 69,9 pF/m und eine Versorgungsempfindlichkeit von weniger als 2 mV pro Volt Änderung der Eingangsspannung. Alle 3300 XL 8-mm-Sensoren sind vollständig austauschbar mit anderen 3300-Serie 5-mm- und 8-mm-Wandlern, was Systemerweiterungen und Wartungsarbeiten vereinfacht.

Die mechanische und elektrische Zuverlässigkeit wird durch ein patentiertes TipLoc-Spritzgussverfahren weiter verbessert, das eine dauerhafte Verbindung zwischen Sondenspitze und -körper gewährleistet, sowie durch ein CableLoc-Design, das das Sondenkabel sichert und einer Zugkraft von 330 N (75 lbf) standhält. Optionale FluidLoc-Kabeldesigns verhindern, dass Öl oder andere Flüssigkeiten durch das Sondenkabel austreten, und gewährleisten einen kontaminationsfreien Betrieb in anspruchsvollen industriellen Umgebungen.

Anwendungen

Achslageüberwachung
Die 3300 XL 8 mm Sonde liefert präzise Daten zur Achslage von Turbinen- und Kompressorwellen mit einer Auflösung von ±0,01 mm und ermöglicht so eine optimierte Wellenausrichtung und Lastverteilung.

Schwingungsmessung an Fluidfilm-Lagern
Sie misst dynamische Wellenschwingungen in Maschinen mit Gleitlagern und liefert wichtige Daten für die vorausschauende Wartung, wodurch das Risiko eines katastrophalen Lagerausfalls verringert wird.

Keyphasor-Referenz- und Phasensignale
Die Sonde erzeugt genaue Keyphasor-Phasenreferenzsignale und unterstützt die automatisierte Erkennung von Rotorunwuchten, Vibrations-Spektrumanalysen sowie die zustandsbasierte Überwachung.

Drehzahl- und Null-Drehzahl-Erkennung
Mit hoher Empfindlichkeit und Stabilität liefert die Sonde zuverlässige Drehzahl- und Nullgeschwindigkeitssignale und gewährleistet einen sicheren Anlauf, Stillstand und Betrieb von rotierenden Maschinen.

Installationen mit beengten Platzverhältnissen
Dank der kompakten 8-mm-Sondenspitze kann das System in engen Bereichen installiert werden, wo größere Sensoren ungeeignet sind, wodurch eine flexible Integration in bestehende oder kompakte Automatisierungssysteme ermöglicht wird.

Technische Daten

Betriebs- und Lagertemperatur:	-52 °C bis +177 °C (-62 °F bis +350 °F)
Versorgungsempfindlichkeit:	Weniger als 2 mV Änderung der Ausgangsspannung pro Volt Änderung der Eingangsspannung
Ausgangswiderstand:	50 Ω
Verlängerungskabelkapazität:	69,9 pF/m (21,3 pF/ft) typisch
Feldverdrahtung:	0,2 bis 1,5 mm² (16 bis 24 AWG)
Linearer Messbereich:	2 mm (80 mils)

Wettbewerbsvorteil

Hohe Genauigkeit und lineare Ansprechreaktion
Die 8-mm-Sonde hält über einen linearen Bereich von 2 mm eine konstante Ausgangsleistung aufrecht und liefert präzise statische und dynamische Messungen, die für kritische Industriemaschinen unerlässlich sind.

Extremtemperatur-Toleranz
Im Temperaturbereich von -52°C bis +177°C widersteht die Sonde extremen thermischen Bedingungen und stellt zuverlässige Leistung in Turbinen, Verdichtern und Hochtemperatur-Prozessumgebungen sicher.

Robuste mechanische Verbindung
Die patentierte TipLoc-Sondenformgebung sorgt für eine sichere Verbindung zwischen Sondenspitze und -körper und verbessert die Haltbarkeit unter Vibrationen und mechanischer Beanspruchung.

Sichere Kabelverbindung
Das CableLoc-Design ermöglicht eine Zugfestigkeit von 330 N, verhindert unbeabsichtigte Trennungen und gewährleistet die Signalintegrität in automatisierten Überwachungssystemen.

Einfache Systemintegration und Kompatibilität
Vollständige Austauschbarkeit mit den 3300-Serie-Sensoren mit 5 mm und 8 mm ermöglicht unkomplizierte Aufrüstungen, Rückwärtskompatibilität und eine nahtlose Integration in bestehende 3300 XL-Überwachungssysteme.
