Pangkalahatang Paglalarawan
Pinagmulan: |
USA |
Pangalan ng Brand: |
Mga |
Numero ng Modelo: |
IC695CMM004 |
Mga Detalye ng Pakete: |
Orihinal na bagong nakaselyad sa pabrika |
Oras ng Pagpapadala: |
5-7 araw |
Mga Tuntunin sa Pagbabayad: |
T/T |
Kakayahang Mag-supply: |
Nasa imbentaryo |
Mga teknikal na tukoy
|
Modelo: |
IC695CMM004 |
|
Mga Sukat (Taas x Lapad x Lalim): |
3.5 x 13 x 13.6 cm |
|
Timbang: |
0.2 KG |
|
Uri ng Module: |
RX3i Serial Communication Module |
|
Bilang ng Serial Port: |
4 na hiwalay na serial port |
|
Uri ng Konektor: |
RJ-45 |
|
Pinakamaraming Module bawat CPU: |
6 sa pangunahing CPU backplane |
|
Consumo ng Kapangyarihan @ 3.3Vdc: |
0.7 Ampere maksimum |
|
Pagkonsumo ng Kapangyarihan @ 5.0Vdc: |
0.150 Ampere maksimum |
|
LED Indikador: |
OK ang Module, Pagkakamali sa Port, Katayuan ng Port (2 o 4) |
|
Uri ng Port: |
RS-232 o RS-485/422 (4-wire full duplex / 2-wire half-duplex) |
|
Pangkontrol ng Daloy (RS-232): |
Hardware (RTS/CTS, RFR/CTS) o Walang Pangkontrol |
|
Mga Baud Rate: |
1200, 2400, 4800, 9600, 19.2K, 38.4K, 57.6K, 115.2K |
|
Paridad: |
Pareho, Hindi Pareho, Walang Isa |
|
Mga Bit ng Data: |
7, 8 |
|
Mga Bit ng Pagpapahinto: |
1, 2 |
|
Temperatura ng Operasyon: |
0°C hanggang +60°C |
|
Impedansya ng Input para sa RS-485/422: |
Zin > 96 kΩ |
|
Impedansya ng Input para sa RS-232: |
3 kΩ < Zin < 7 kΩ |
|
Pinakamataas na Sobrang Voltahen: |
±25 V |
|
Crosstalk mula sa Isang Channel patungo sa Ibang Channel: |
–55 dB na minimum |
|
Panghihiwalay ng Port sa Likod na Plano / Ground ng Frame: |
250 Vac tuloy-tuloy; 1500 Vac sa loob ng 1 minuto; 2550 Vdc sa loob ng 1 segundo |
|
Panghihiwalay mula sa Isang Port hanggang sa Ibang Port: |
500 Vdc tuloy-tuloy; 710 Vdc sa loob ng 1 minuto |
Paglalarawan

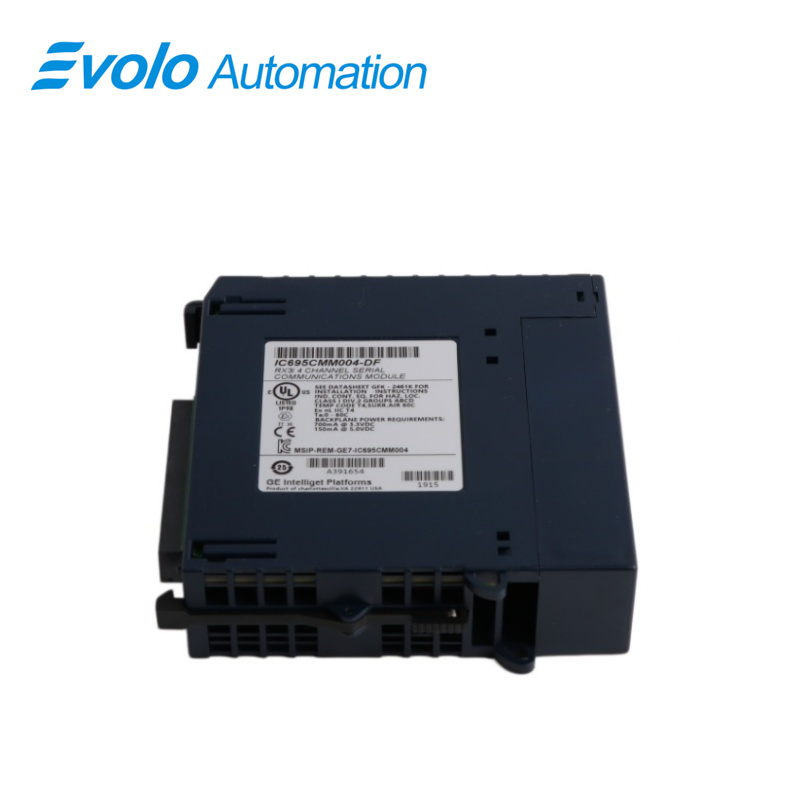

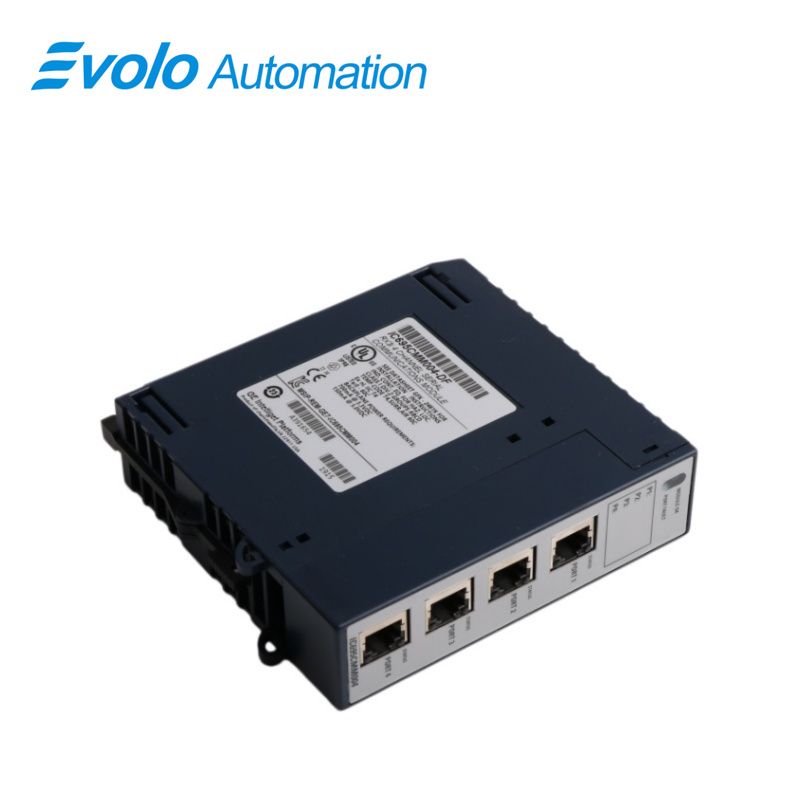

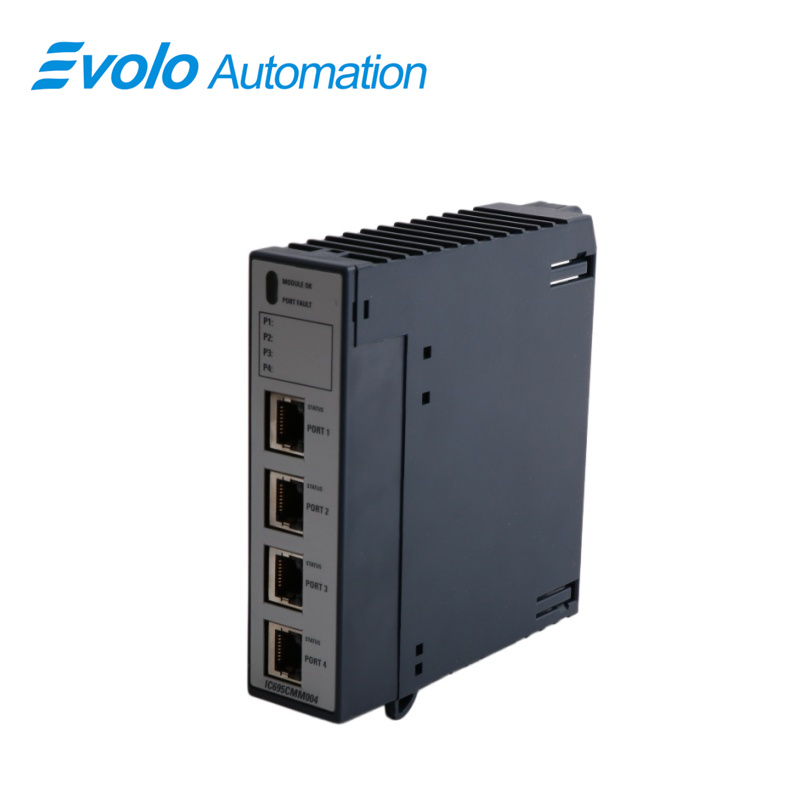

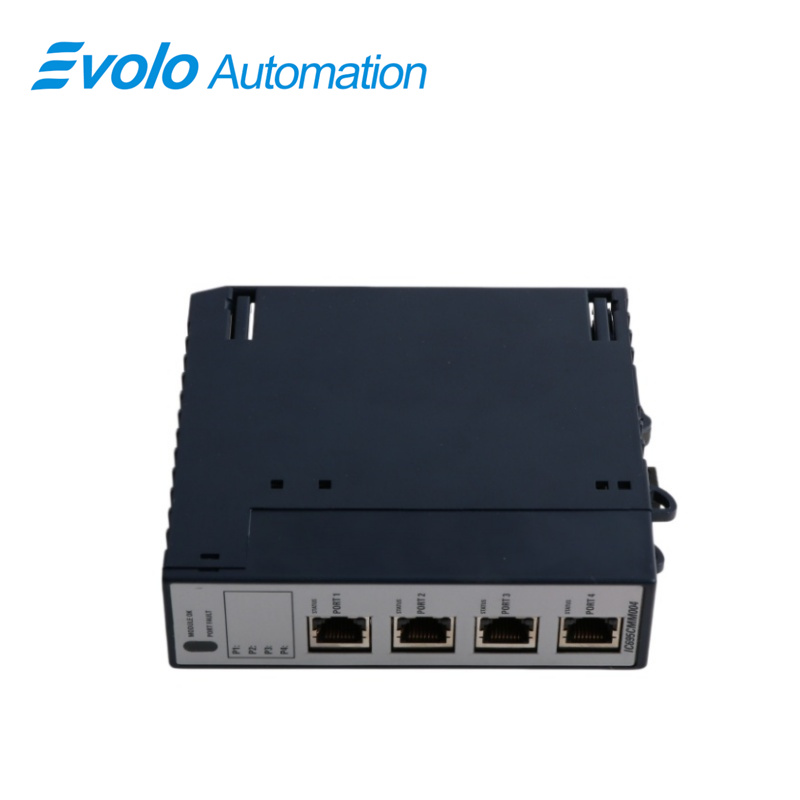

Ang IC695CMM004 ay isang modyul ng serial na komunikasyon mula sa pamilya ng produkto ng PACsystem RX3i na ginagawa ng Automation, dating ginagawa ng GE. Nagbibigay ito ng Apat (4) na hiwalay na gumagana at hiwalay na mga port ng serial gamit ang konektor na RJ45. Ang bawat port ng modyul ay sumusuporta sa MODBUS Master, MODBUS Slave, CCM Slave, DNP3 Master, DNP3 Slave, o protocol ng Serial I/O. Ang IC695CMM004 ay may mga baud rate na maaaring piliin tulad ng 1200, 2400, 4800, 9600, 19.2K, 38.4K, 57.6K, at 115.2K, kasama ang hardware handshaking para sa setting ng RS232 tulad ng RTS/CTS at RFR/CTS. Maaaring itakda ang mga interface ng serial bilang RS232 para sa point-to-point na komunikasyon at bilang RS422/RS485 para sa daisy-chain o multi-drop na topolohiya ng komunikasyon. Maaaring i-host ng isang RX3i CPU ang hanggang Saanim (6) na modyul ng serial na komunikasyon. Dahil dito, hanggang sa maximum na 24 na port ng serial ang maaaring i-enable at patakbohin nang sabay-sabay ng isang controller. Maaaring gamitin ang modyul na ito upang makipagkomunikasyon sa mga device ng power metering, mga device sa substation, Variable Frequency Drives (VFD), gateway, protocol converter, at iba pang device. Ang IC695CMM004 ay kakayahang i-ulat ang error ng modyul nang lokal at sa CPU. Para sa lokal na indikasyon, ang LED ng Module OK ay maaaring mag-flash nang Isang beses upang ipakita ang pag-expire ng watchdog; Dalawa (2) para sa error sa RAM; Anim (6) para sa hindi wastong konpigurasyon ng CPU; Pito (7) para sa kabiguan ng CPU heartbeat; at Walo (8) para sa kabiguan sa pagkuha ng semaphore. Ang rating ng port isolation ay 500 Vdc na patuloy at 710 Vdc sa loob ng isang minuto, samantalang ang rating ng port-to-backplane at frame ground isolation ng modyul ay 250 VAC na patuloy, 1500 VAC sa loob ng isang minuto, at 2550 VDC sa loob ng isang segundo.
Mga Aplikasyon
Mga Awtomatikong Halaman ng Pagmamanupaktura (Pang-otomotibo/Elektroniko): Nag-uugnay ng maraming barcode scanner, printer, o instrumentong timbang, na nag-uupload ng datos ng produksyon sa PLC nang real time.
Mga Halaman ng Paglilinis ng Tubig/Proteksyon sa Kapaligiran: Gumagana bilang isang Modbus master station, na kumukuha ng datos mula sa mga nakadistribusyong electromagnetic flow meter, turbidity meter, at frequency converter.
Mga Halaman ng Paghahanda ng Pagkain: Nagsisimula ng kontrol sa mga third-party na serial device tulad ng inkjet printer at metal detector sa linya ng pagpapakete.
Instalasyon
Instalasyon sa mga Panganib na Lokasyon:
Ang kagamitan na may label na tumutukoy sa Class I, Groups A, B, C & D, Div. 2 na mga panganib na lokasyon ay angkop lamang para gamitin sa Class I, Division 2, Groups A, B, C, D o sa mga lokasyong hindi panganib.
Babala – Panganib ng pagsabog – Ang pagpapalit ng mga bahagi ay maaaring mabawasan ang kahihinatnan para sa Klase I, Dibisyon 2.
Babala – Panganib ng pagsabog – Kapag nasa mga panganib na lokasyon, patayin ang kuryente bago palitan o i-wire ang mga module.
Babala – Panganib ng pagsabog – Huwag ikonekta o i-disconnect ang kagamitan maliban kung patay na ang kuryente o kung tiyak na hindi mapanganib ang lugar.
Madalas Itanong
Tanong: May warranty ba ang IC695CMM004?
Sagot: Oo, ang IC695CMM004 ay kasama ang 1-taong warranty.
Tanong: Ano ang pagkakaiba ng IC695CMM002 at IC695CMM004?
Sagot: Ang IC695CMM002 ay may dalawang (2) serial port samantalang ang IC695CMM004 ay may apat (4) na serial port.
Tanong: Ano ang pangangailangan sa backplane power ng IC695CMM004?
Sagot: Ang IC695CMM004 ay may maximum na backplane current consumption na 0.7 Amps sa 3.3Vdc at 0.150 Amps sa 5.0Vdc.
Tanong: Ilang port ang mayroon ang IC695CMM004?
Sagot: Ang IC695CMM004 ay may apat (4) na serial port.
