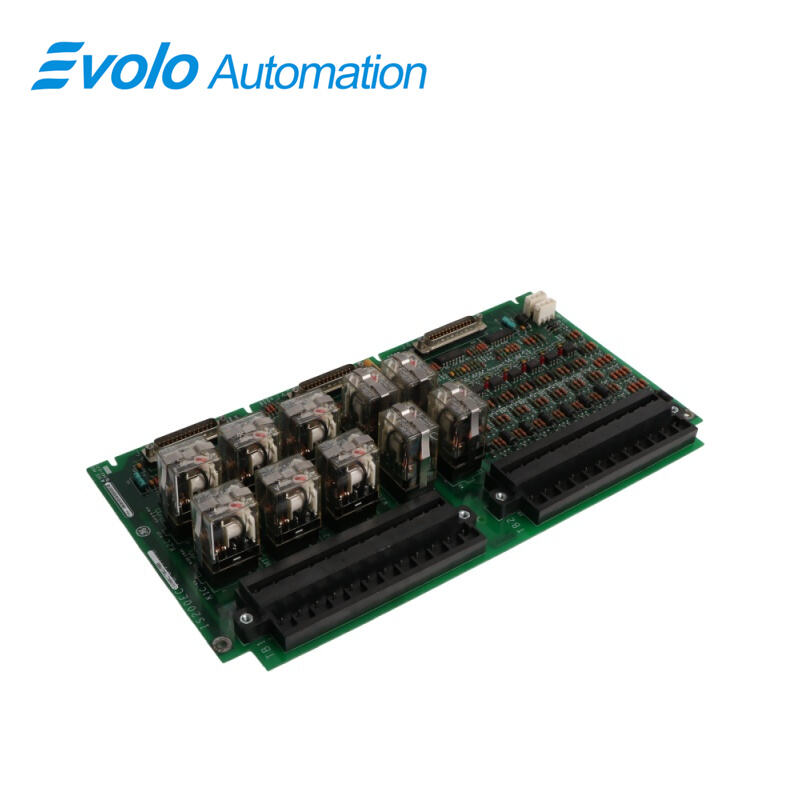

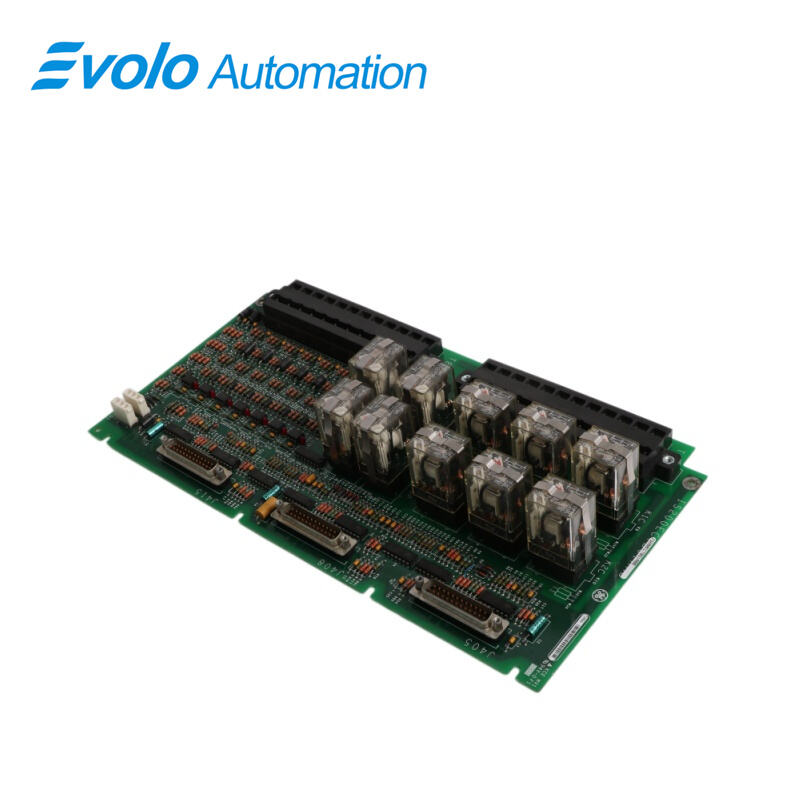

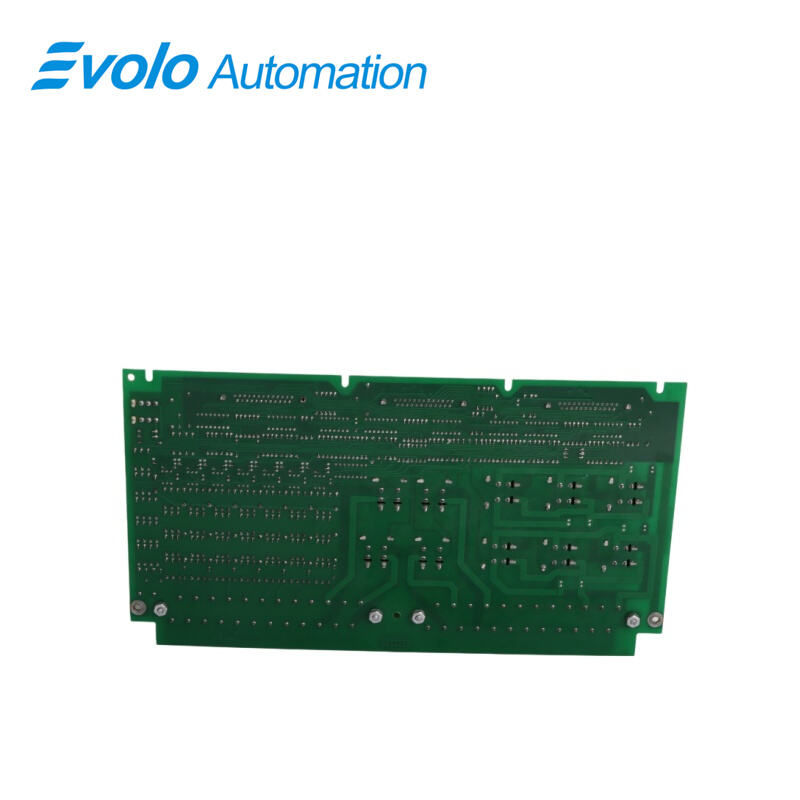

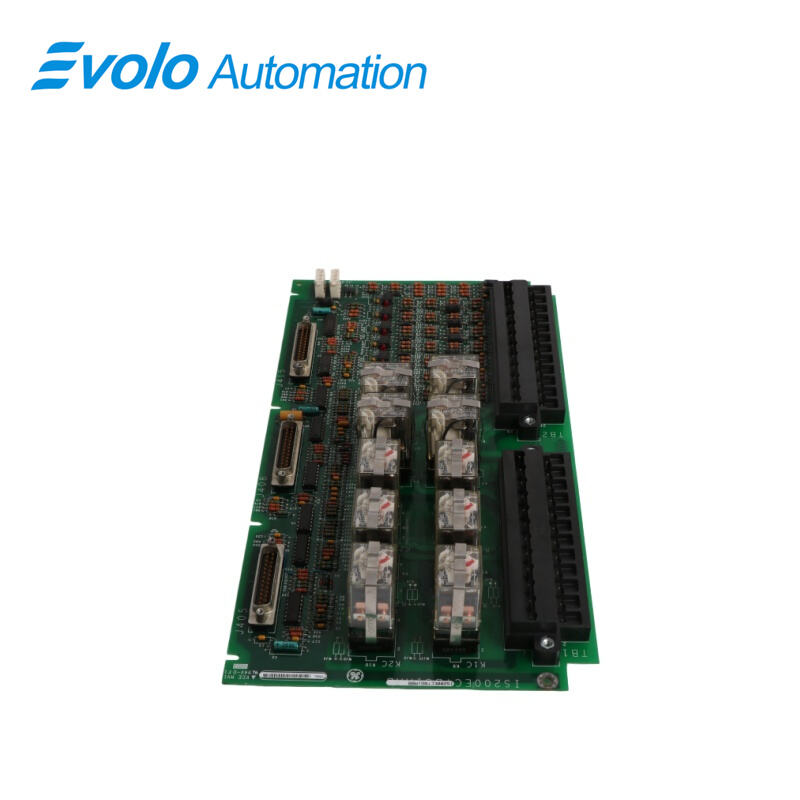

Kontaktní svorkovnice budicího zařízení IS200ECTBG1GE

Přehled

Místo původu:	USA
Název značky:	Ge
Typ modelu:	IS200ECTBG1GE
Podrobnosti o obalu:	Originální nový, továrně zalepený
Dodací doba:	5-7 dní
Podmínky platby:	T/T
Dodací schopnost:	Skladem

Specifikace

Popis

IS200ECTBG1GE je terminálový modul pro kontaktové buzení vyrobený a navržený společností General Electric jako součást řady EX21000, používané v systémech řízení buzení plynových turbín GE. Terminálový modul IS200ECTB podporuje výstupy a vstupy kontaktů pro buzení v řídicím systému buzení EX2100. Existují dvě verze: modul ECTBG1 se používá výhradně v redundantním řízení, zatímco modul ECTBG2 se používá výhradně v jednoduchém (simplex) řízení. Každý modul obsahuje dva výstupy pro vypnutí (trip), které řídí uzamčení zákazníka spravované řídicím modulem EMIO. Kromě toho je modul EMIO zodpovědný za čtyři univerzální kontaktové výstupy typu Form-C. Modul ECTB monitoruje šest pomocných kontaktových vstupů, které jsou napájeny („mokré“) stejnosměrným napětím 70 V. Dále modul ECTB zajišťuje monitorování a napájení stejnosměrným napětím 70 V pro kontaktové vstupy 52G a 86G. Napájení pro redundantní řízení je zajištěno oběma řídicími moduly M1 a M2.

Použití

Plynové a parní turbínové elektrárny: Jako klíčová součást systému buzení EX2100, zodpovědná za spuštění generátoru, ověření logiky vypnutí a sledování stavu.

Těžké průmyslové samočinné elektrárny: Používány v komplexních prostředích zásobování elektrickou energií, kde je vyžadována extrémně vysoká spolehlivost a redundance.

Další informace

1. VÝSTUPY RELÉ PRO VYPNUTÍ:

Dvě relé pro vypnutí, která jsou často používána jako řadiče uzamčení zákazníka, řídí modul ECTBG2, který je řízen vstupně-výstupním modulem EMIO v řídicím zařízení M1. Řídicí zařízení M1 dodává reléovým řadičům stejnosměrné napětí 24 V. Viz jednoduchý svorkovnicový modul ECTBG2 na předchozím obrázku. Jedno relé řídí každé uzamčení zákazníka a využívá dvě paralelní normálně uzavřené kontakty. Relé jsou na desce označena jako K1M1 a K2M1. Tři vstupy řídí tři relé, která regulují hlasovací obvod typu „2 ze 3 kontaktů“ pro provoz s redundancí s použitím modulu ECTBG1.

2. VŠEOBECNÁ RELÉOVÁ VÝSTUPNÍ ROZHRANÍ:

Čtyři reléové výstupy pro obecné účely jsou řízeny modulem ECTBG2. Řídicí jednotka M1 dodává do ovladačů relé stejnosměrné napětí 24 V. Každý reléový výstup je typu Form-C a má společný, normálně uzavřený a normálně otevřený kontakt. Tyto kontakty jsou připojeny k napájecímu zdroji zákazníka, který je obvykle 125 V stejnosměrně. Relé na desce jsou označena jako K1GP, K2GP, K3GP a K4GP. Tři vstupy jsou hlasovány do ovladače relé, který napájí jedinou cívku, aby byla zajištěna redundantní funkce spolu s modulem ECTBG1.

3. KONTAKTNÍ VSTUPY:

V obou scénářích – jednoduchém i redundantním – se vstupy kontaktů používají podobným způsobem; avšak u redundantního řízení jsou vstupy rozvětveny do řídicích jednotek M1, M2 a C. U jednoduchého řízení je připojena pouze řídicí jednotka M1. ECTB provozuje a sleduje šest pomocných vstupů kontaktů dodaných zákazníkem pomocí stejnosměrného napětí 70 V z konektorů. Odporová izolace a napájení kontaktů jsou k dispozici na konektorech J13M1 a J13M2. Možný rozsah napájecího napětí pro kontakty (tzv. wetting voltage) činí 63 až 84 V stejnosměrného proudu. Stav kontaktu je sledován. Výsledný signál ovládá červenou LED diodu, který se rovněž šíří do řídicích jednotek M1, M2 a C.

Aplikační data

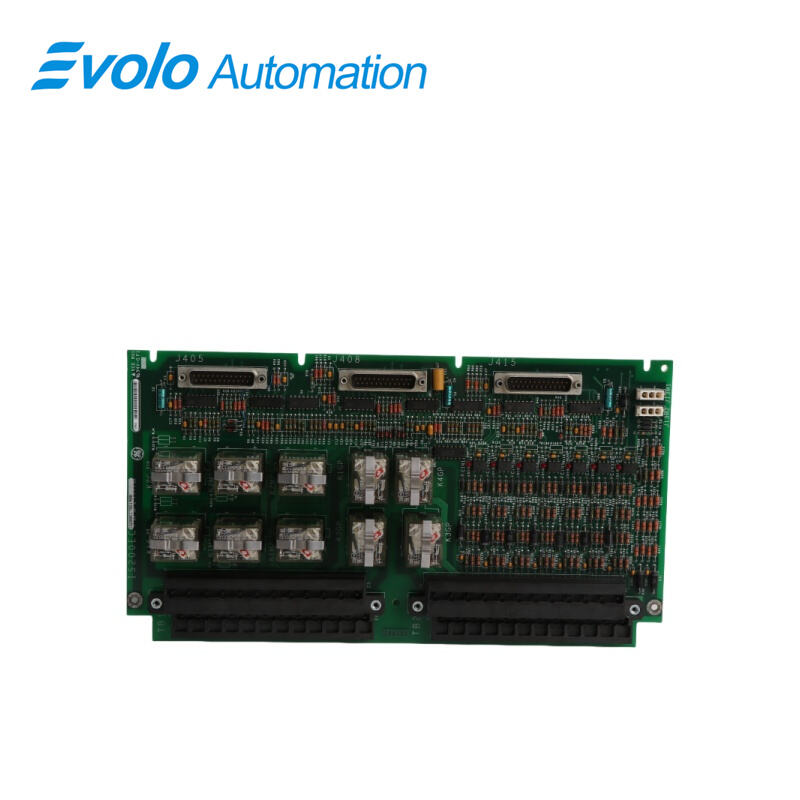

Relé pro cestu v řídicích jednotkách M1, M2 a C jsou K1 a K2. Univerzální relé jsou označena jako K1GP až K4GP. Terminálové bloky TB1 a TB2 jsou upevněny dvěma šrouby, které lze vyjmout. Kabely ke základní desce EBKP pro připojení k deskám EMIO M1, M2 a C jsou připojeny pomocí tří 25pinových sub-D konektorů J405, J408 a J415 v tomto pořadí. Zástrčky J13M1 a J13M2 z napájecích zdrojů M1 a M2 dodávají stejnosměrné napětí 70 V pro mokré zapínání kontaktů.
