Přehled

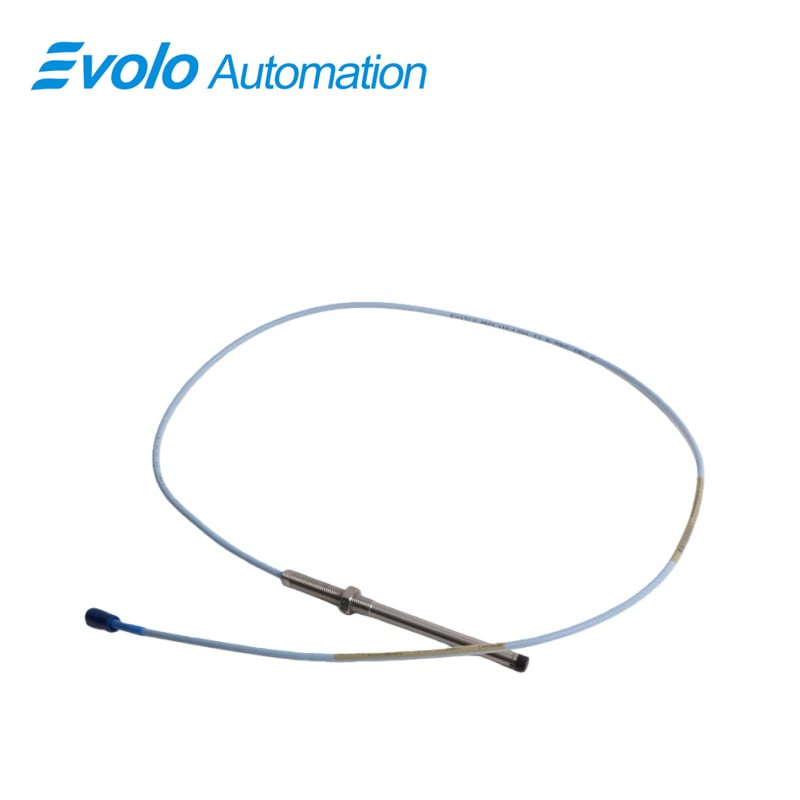

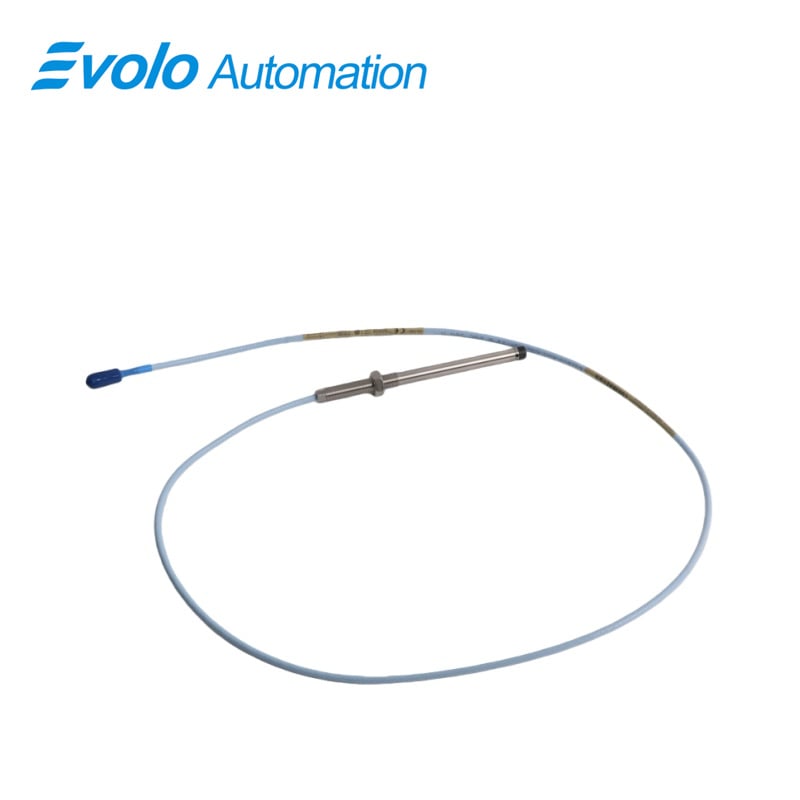

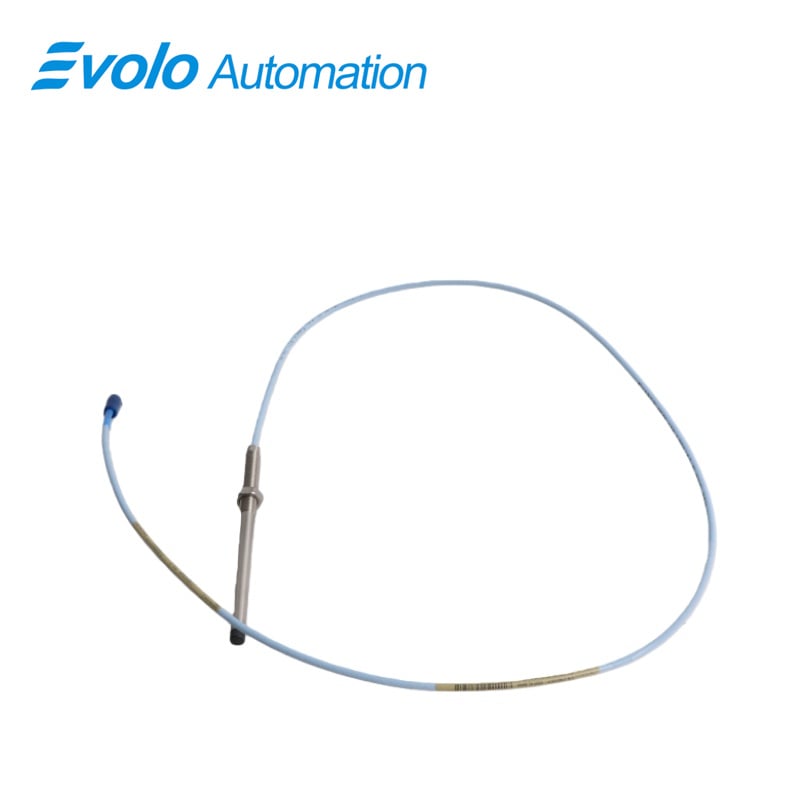

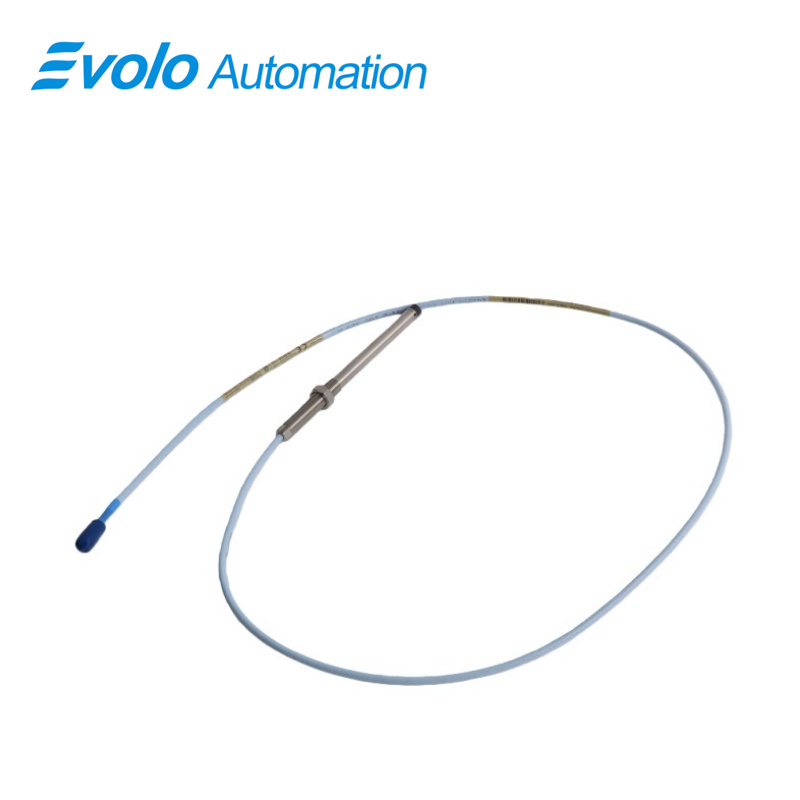

330101-29-52-10-02-00 3300 XL 8 mm snímače vzdálenosti
Na první pohled
| Místo původu: | USA |
| Název značky: | Bently Nevada |
| Typ modelu: | 330101-29-52-10-02-00 |
| Minimální objednávková velikost: | 1 |
| Podrobnosti o obalu: | Originální nový, továrně zalepený |
| Dodací doba: | 5-7 dní |
| Podmínky platby: | T/T |
| Dodací schopnost: | Skladem |
Přehled produktu
POPIS
Indukční snímač 330101-29-52-10-02-00 3300 XL 8 mm je vysoce přesný vířivý proudový snímač navržený speciálně pro aplikace v průmyslové automatizaci a sledování stavu strojů. Tento pokročilý indukční snímač poskytuje výstupní napětí přímo úměrné vzdálenosti mezi hrotem snímače a sledovaným vodivým povrchem, což umožňuje přesné měření jak statických poloh, tak dynamických signálů vibrací. Díky svému robustnímu provedení je snímač 3300 XL 8 mm široce využíván u strojů s kluznými ložisky a nabízí spolehlivé sledování polohy a vibrací u kritických rotačních zařízení.
V automatizovaných systémech se 3300 XL 8 mm sonda vyniká jako reference Keyphasor a detekce otáček, poskytující přesné časové signály nezbytné pro monitorování turbín, kompresorů a čerpadel. Sonda je součástí řady 3300 XL, která zajišťuje plnou vzájemnou zaměnitelnost sond, prodlužovacích kabelů a senzorů Proximitor, což usnadňuje instalaci a snižuje výpadky pro údržbu. Každá součást zachovává zpětnou kompatibilitu se staršími systémy 3300 řady 5 mm a 8 mm, umožňující flexibilní integraci v již existujících i moderních automatizačních zařízeních.
Blízkostní sondy 3300 XL 8 mm jsou navrženy pro trvanlivost a vysoký výkon. Patentovaná technika lisování TipLoc posiluje spojení mezi hrotem a tělem sondy, zatímco konstrukce CableLoc zajišťuje tažnou sílu 330 N (75 lbf), která zajistí kabel a hrot sondy za náročných provozních podmínek. Pro prostředí, kde hrozí únik oleje, je k dispozici volitelné provedení kabelu FluidLoc, které brání úniku oleje a dalších kapalin podél kabelu a zvyšuje provozní bezpečnost v automatizovaných strojích.
Dodržení standardů API 670 zaručuje mechanickou konfiguraci, lineární rozsah, přesnost a teplotní stabilitu, čímž činí sondu 330101-29-52-10-02-00 3300 XL 8 mm vhodnou pro náročné úkoly v průmyslové automatizaci. Díky standardní délce systému 5 metrů sonda podporuje široké spektrum aplikací, od analýzy vibrací a prediktivní údržby až po optimalizaci výkonu automatizovaných strojů. Sonda 3300 XL 8 mm blízkosti představuje špičkovou technologii měření vířivými proudy, která kombinuje přesnost, odolnost a kompatibilitu, čímž poskytuje spolehlivá řešení pro monitorování v automatizovaných průmyslových prostředích.
Hlavní funkce
Použití
Sonda 330101-29-52-10-02-00 3300 XL 8 mm na měření přiblížení je navržena pro přesné měření a monitorování v automatizovaných průmyslových prostředích. Její hlavní aplikace se zaměřuje na sledování vibrací a polohy kritických strojních zařízení, zejména zařízení s kluznými ložisky, jako jsou turbíny, kompresory a čerpadla. Výstupní napětí sondy je přímo úměrné vzdálenosti mezi hrotem sondy a cílovým vodivým povrchem, což umožňuje přesné zjišťování jak statické polohy, tak dynamických signálů vibrací.
Při monitorování rotačních strojů se sonda 3300 XL 8 mm běžně používá jako snímač referenčního signálu Keyphasor, který umožňuje měření otáček, detekci fáze a časovou analýzu pro systémy prediktivní údržby. Vysoká citlivost sondy a její lineární rozsah 2 mm zajišťují spolehlivý provoz při detekci jemných posunů a vibrací, což je nezbytné pro řízení automatizace a diagnostiku strojních zařízení.
Díky svému robustnímu designu a odolnosti vůči vysokým teplotám (-52 °C až +177 °C / -62 °F až +350 °F) je sonda 3300 XL 8 mm vhodná pro náročné průmyslové prostředí, jako jsou chemické závody, elektrárny a zařízení pro zpracování ropy. Nerezové pouzdro sondy a hrot z polyfenylen sulfidu (PPS) zajišťují trvanlivost a odolnost proti korozi, což umožňuje dlouhodobý provoz bez degradace výkonu.
Sonda také podporuje flexibilní integraci do systémů. Díky závitu pouzdra 3/8-24 UNF a miniaturnímu koaxiálnímu konektoru ClickLoc lze snadno instalovat v omezených prostorech nebo doplnit do stávajících systémů 3300 XL nebo 5 mm sérií 3300. Volitelné funkce, jako je kabelová ochrana FluidLoc, zabraňují úniku olejů či kapalin skrze kabel sondy a tím zvyšují bezpečnost a spolehlivost v automatizovaných procesech.
Celkově nabízí 330101-29-52-10-02-00 3300 XL 8 mm Proximity Probe univerzální, vysokopřesné řešení pro průmyslovou automatizaci, prediktivní údržbu a monitorování kritických strojů, zajišťující přesné měření, provozuschopnost systémů mezi sebou a dlouhodobou spolehlivost v náročných aplikacích.
Oficiální technické údaje
Rychlý přehled
| Možnost délky nezařízené části: | 29 Délka závitu: 2,9 palce |
| Možnost celkové délky pouzdra: | 52 Celková délka pouzdra: 5,2 palce |
| Možnost celkové délky: | 10 1,0 metr (3,3 stop) |
| Možnost konektoru a typu kabelu: | 02 Možnost konektoru a typu kabelu: Miniaturizovaný koaxiální konektor ClickLoc, standardní kabel |
| Možnost schválení orgánem: | 00 není vyžadováno |
| Rozměr: | 1,6x1,3x110 cm |
| Hmotnost: | 0.08kg |
Technické údaje
| Závit pouzdra sondy: | 3/8-24 UNF závit |
| Maximální délka zaříznutí závitu: | 0,563 in |
| Provozní a skladovací teplota: | -52°C až +177°C (-62°F až +350°F) |
| Materiál hrotu sondy: | Polyfenylensulfid (PPS) |
| Materiál pouzdra sondy: | Nerezová ocel AISI 303 nebo 304 (SST) |
| Připojení v terénu: | 0,2 až 1,5 mm² (16 až 24 AWG) |
| Lineární rozsah: | 2 mm (80 mils) |
| Doporučené nastavení mezery pro radiální vibrace: | -9 Vdc [přibližně 1,27 mm (50 mils)] |
| Výstupní odpor: | 50 Ω |
| Citlivost napájení: | Méně než 2 mV změny výstupního napětí na volt změny vstupního napětí |
Často kladené otázky
Jaké je číslo modelu?
Uvedené číslo modelu je 330101-29-52-10-02-00.
Jaký je název značky?
Uvedený název značky je Bently Nevada.
Kde byl tento výrobek vyroben?
Uvedené místo původu je USA.
Jaké jsou podrobnosti o balení?
Uvedené podrobnosti o balení jsou Originální nové, továrně uzavřené.
Jaká je dodací lhůta?
Doba dodání je 5–7 dnů.
Je tento model dostupný?
Uvedený stav dostupnosti je Skladem.
Jaké jsou podmínky platby?
Uvedené platební podmínky jsou převodem.
Poznámky ke kompatibilitě a objednávání
Konkurenční výhody
Vysoce přesné měření
3300 XL 8 mm Proximity Probe poskytuje přesné měření jak statických poloh, tak dynamických vibrací s lineárním rozsahem 2 mm (80 mils). Jeho výstupní napětí je přímo úměrné vzdálenosti mezi špičkou sondy a sledovaným vodivým povrchem, čímž zajišťuje přesné údaje nezbytné pro automatizované průmyslové monitorování a prediktivní údržbu.
Robustní a trvanlivý design
S konstrukcí z nerezové oceli AISI 303 nebo 304 a hrotem sondy z polyfenylensulfidu (PPS) nabízí sonda 3300 XL 8 mm vynikající odolnost proti korozi a mechanickému opotřebení. Spolehlivě funguje za extrémních podmínek s teplotami v rozsahu od -52°C do +177°C (-62°F do +350°F), což ji činí vhodnou pro náročné průmyslové prostředí.
Pokročilé inženýrství kabelu a špičky
Patentovaná metoda lisování TipLoc posiluje spojení mezi hrotem a tělem sondy, zatímco konstrukce CableLoc zajistí miniaturní koaxiální konektor ClickLoc a standardní kabel s tažnou pevností 330 N (75 lbf). Volitelná ochrana kabelu FluidLoc zabraňuje úniku olejů nebo jiných kapalin, čímž zajišťuje bezpečnost a spolehlivost v automatizovaných strojích.
Shoda s API 670 a kompatibilita systému
Systém 3300 XL 8 mm plně vyhovuje standardům API 670 pro mechanickou konfiguraci, přesnost, stabilitu při teplotních změnách a lineární rozsah. Všechny komponenty jsou plně zaměnitelné s jinými sondami 3300 XL, prodlužovacími kabely a senzory Proximitor, čímž se eliminuje potřeba kalibrace na pracovní stanici a snižuje složitost instalace. Zpětná kompatibilita s komponenty 5 mm a 8 mm nezahrnujícími XL z řady 3300 umožňuje flexibilní integraci do stávajících systémů.
Optimalizováno pro automatizaci a monitorování strojů
Navrženo pro stroje s kluznými ložisky, turbíny, kompresory a čerpadla, sonda 3300 XL 8 mm podporuje referenci Keyphasor a měření rychlosti. Její přesný a opakovatelný výkon zvyšuje monitorování vibrací, prediktivní údržbu a celkovou spolehlivost v automatizovaných průmyslových aplikacích.
